Sistem ogrevanja kolektorjev - odlična izbira za zasebno

Tudi v fazi načrtovanja ogrevalnega sistema je potrebno izbirati med nekaj popolnoma drugačnimi načini dobave hladilne tekočine za ogrevanje radiatorjev. Če proračun ni šibka točka, bi bil zbirni sistem idealna možnost, in glede na parametre, kot so enostavnost uporabe in trajnost, je boljša od analogov.

Primerjava zbiralnikov in drugih vrst ožičenja

Izberete lahko enega od treh načinov razdeljevanja cevi:

• grelno ogrevanje - idealno za ogrevanje majhne zasebne hiše. V tem primeru so vsi radiatorji povezani v seriji, kar pomeni, da zadnja baterija v verigi deluje manj učinkovito kot prva. Vendar so stroški takšne sheme minimalni;

• pri ogrevanju s cevjo 2, je shema ožičenja prikazana kot 2 vzporedna vezja, ena prinaša vročo hladilno sredstvo na ogrevalne naprave, drugo pa hlajeno hladilno sredstvo na kotli. Ta način ogrevanja se lahko šteje za najpogostejšega;

• kolektorske napeljave se razlikujejo od navedenih analogov, saj je vsak radiator individualno dobavljen s hladilno tekočino. To pomeni, da je zbiralnik nameščen v prostoru (na svoji napravi - kasneje v izdelku), od nje pa do vsakega akumulatorja dobava in odvodna cev. To vpliva na stroške in kompleksnost namestitve, vendar je vse delo še vedno mogoče opraviti z lastnimi rokami.

Seveda to ni najboljši učinek na stroške montažnega dela in materialov. Skupna dolžina cevi v tem primeru je največja, kolektor pa tudi stane denar (še posebej, če izbrani model ni zadnji proizvajalec s termostati).

Prednosti in slabosti kolektorskega ogrevanja

V naravi ni idealne rešitve, uporaba kolektorskega ogrevalnega kroga ni izjema.

Prednosti kolektorskega ogrevalnega sistema vključujejo:

• prilagodljivost ogrevalnega sistema - neposredno na pokrovu lahko namestite termostate, s katerimi se regulira temperatura v enem radiatorju;

Bodite pozorni! Če je potrebno, lahko preprosto izklopite baterijo. Preostali del ogrevalne naprave bo deloval normalno.

• ker je vsak radiator opremljen s hladilno tekočino posebej, je možno uporabiti cev majhnega odseka;
• Po želji lahko zlahka uporabljate kombinirani sistem ogrevanja. To pomeni, da ga razdelite na dva kroga z različnimi delovnimi temperaturami ali uporabite drugo vrsto hladila v vsakem od vezij. Za takšno rešitev potrebujete hidravlično iglo.

Oblikovanje zbirke in šibke točke:

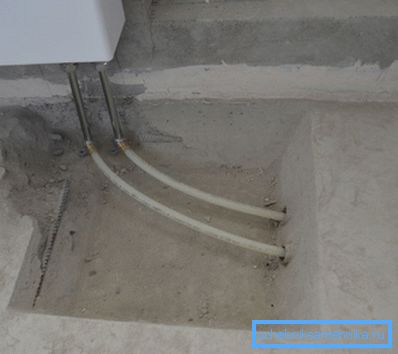

• povišana cena je že omenjena, poleg tega pa je po potrebi lahko popravila težavna - ker so ogrevalne cevi skrita neposredno pod tlemi (pogosto jih preprosto napolni s spojko);

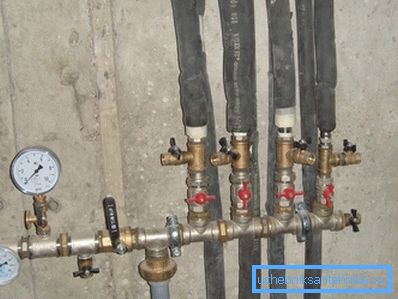

• cevi s tako postavitvijo ni mogoče položiti vzdolž sten. Natančneje, s tehničnega vidika je to mogoče storiti, potem pa se bo skoraj polovica stene zaprla s cevmi - dvomljiv dodatek notranjosti;

• kolektorska distribucija ogrevanja s cevi majhnega premera bo zahtevala močnejšo cirkulacijsko črpalko, saj se bo hidravlični upor povečal;
• Takšen ogrevalni sistem je nemogoče popolnoma avtonomen - v vsakem primeru bo potrebna električna energija - za obratovanje črpalke. Naravni pritisk ni dovolj za kroženje hladilne tekočine.

Naprava in princip delovanja kolektorskega ogrevalnega sistema

V skladu s to shemo je mogoče organizirati ne samo ogrevanje z radiatorji, ampak tudi, na primer, organizirati "toplo pod" v prostoru - to pomeni, da brez baterij sploh. Toda na splošno sistem ogrevanja ostaja nespremenjen in deluje po istem principu.

Vrste zbiralcev

Zbiralci se lahko uporabljajo za:

• organizacija tradicionalnega ogrevanja (z uporabo radiatorjev). Kombinacije radiatorjev so možne v skupinah po 2-3 kosov, da shranite cevi in ​​enostavno namestite;
• ogrevanje po načelu "toplo" tla;

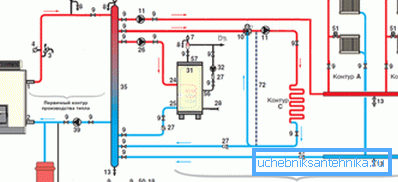

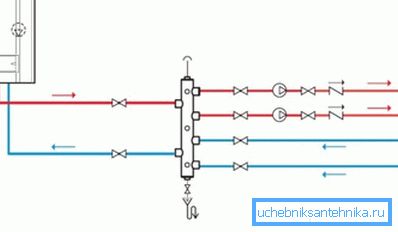

• ločiti eno vezje na 2 ali več. V tem primeru je kotla vir energije za oba kroga, vendar se lahko temperatura hladila v njih bistveno razlikuje (lahko uporabijo tudi različne vrste hladilnega sredstva).

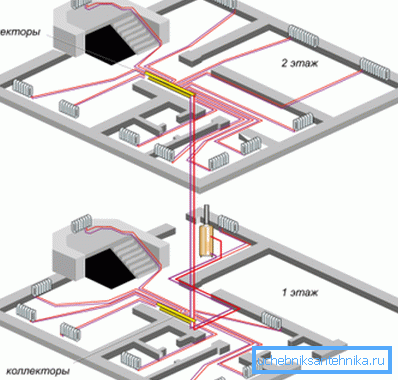

Za kolektorsko shemo ogrevanja z uporabo "toplo pod" je značilna povečana upornost, zato je za ogrevalni sistem morda potrebna dodatna obtočna črpalka. Razdeljevalec omarice je najbolje nameščen v središču hiše, s tem pa bo dolžina cevi za ogrevanje različnih sob približno enaka.

Drug bistveni element v takšni shemi bo mešalna enota, v kateri se bo temperatura hladila zmanjšala. Na izhodu kotla voda segreje do +90 ° C, v sistemih talnega ogrevanja pa mora biti temperatura toplotnega nosilca okoli +40 ° C.

Elementi kolektorskega ogrevalnega sistema

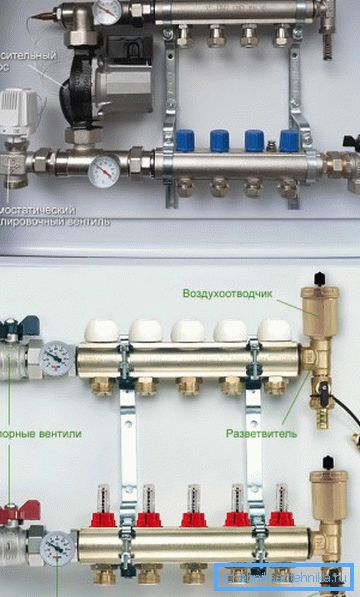

Vsi elementi so praviloma skriti v ločenem majhnem omarici in se nahaja na neprepustnem mestu v bližini stene. Cevi tečejo pod tlemi, tako da notranjost prostora ni motena.

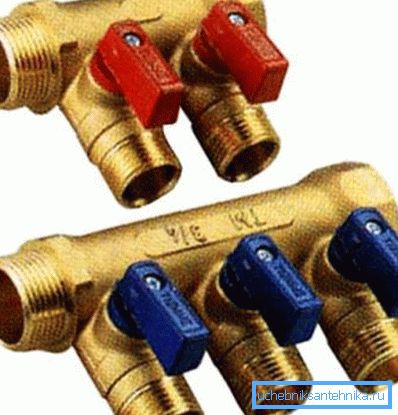

Glavni element je glavnik (potreben v količini 2 kosi). Zunanjost grelnik (ali glavnik) izgleda kot preprost cevni odsek, na katerega je privarjenih več pip (pri nakupnih modelih je običajno število pip od 2 do 12).

Bodite pozorni! Če je potrebno, so kupljeni glavniki povezani med seboj. Tako lahko ustvarite glavnik za poljubno število izhodov / vložkov.

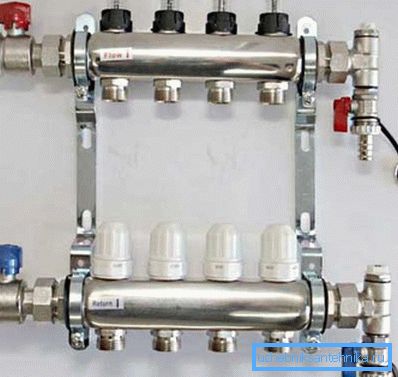

Sistemi ogrevanja kolektorjev so praviloma opremljeni z merilniki pretoka in termostati - v primerjavi s skupnimi stroški stroški teh naprav niso tako dobri. Nakup pokrovač je opremljen z napravami za termoregulacijo in merjenje pretoka vode v tovarni, zato samo izberite ustrezen model.

Merilniki pretoka so nameščeni na dovodni glavici, saj mora biti glavnik opremljen z zračnimi ventili za odzračevanje zraka - uporaben je za odstranjevanje zraka iz ogrevalnega sistema. Na glavniku, ki sprejema ohlajeno hladilno sredstvo, so nameščeni termostati

Značilnosti dela in lokacije posameznih elementov

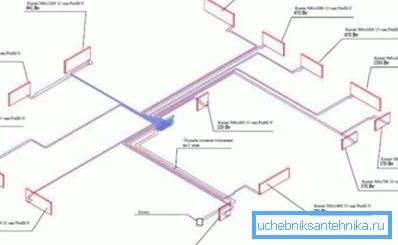

Ogrevalni grelnik, ki ga ogreva grelnik, vstopi v glavni grelnik dovoda cevi in ​​vstopi v radiatorje skozi posamezne cevi. Da bi zagotovili enako segrevanje vseh grelnikov, je priporočljivo uporabljati cevi približno enake dolžine in premera. Po tem ohlajeno hladilno sredstvo teče skozi izpustno cev do drugega razdelilnika in se vrne nazaj v kotlovnico.

Vgrajeni termostat nadzira temperaturo vode in po potrebi poveča / zmanjša tok hladilne tekočine skozi radiator, zato je temperatura v prostoru regulirana.

Ogrevanje kolektorjev bo delovalo stabilno le pod določenimi pogoji:

• Potrebno je namestiti ekspanzijsko posodo, kar bo nadomestilo povečanje prostornine hladilne tekočine med ogrevanjem.

Bodite pozorni! Najmanjša prostornina ekspanzijske posode mora biti enaka 10% prostornine hladilnega sredstva v ogrevalnem sistemu.

• obtočna črpalka se nahaja na vračanju;
• Optimalno mesto za ekspanzijsko posodo je cevni del pred obtočno črpalko.

Vgradnja kolektorskega ogrevalnega sistema

Konvencionalno je celoten postopek namestitve razdeljen na tri faze: polaganje in pritrjevanje cevi na tleh prostora, nameščanje zbiralne škatle in povezovanje cevi na glavnike.

Navodila za opravljanje dela so:

• najprej pripravimo podlago - beton očistimo in izravnamo;
• potem se razprostira plast hidroizolacije, trak pa je zlepljen vzdolž oboda prostora, ki bo omogočil raztegovanje betonskega estriha;

Bodite pozorni! Če je tla v prostoru lesena, lahko cevi enostavno postavite pod deske, kar bo v veliki meri olajšalo delo.

• nato sledi hidroizolacijski sloj;

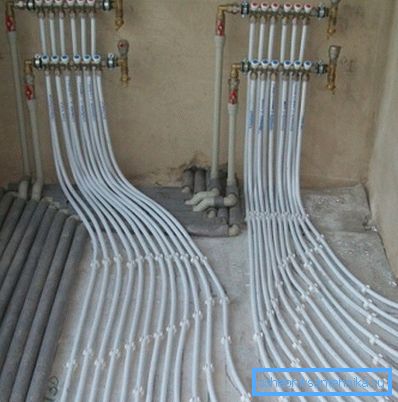

• nad njim položimo običajno kovinsko gazo in cevi pritrdimo na to z žico ali posebnimi sponkami. Pri pritrjevanju cevi na žično mrežo je treba pustiti majhno vrzel;

• nato sledi polnilo tal. S to metodo polaganja cevi med prevozom hladila do radiatorja deloma delajo na talno ogrevanje v prostoru.

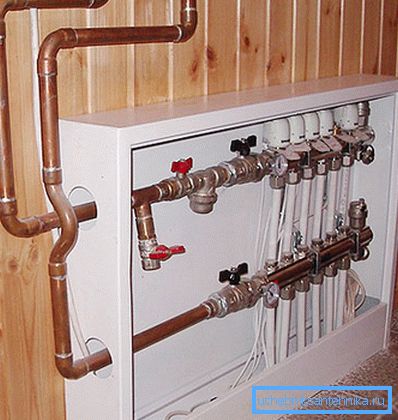

Kar zadeva zbirno omarico, nato pa za zasebno hišo, lahko izberete bodisi stenske ali stoječe modele, kot tudi možnosti vgrajene v steno. Načeloma to na noben način ne vpliva na učinkovitost ogrevanja, zato je treba izbrati bolj na podlagi udobja dostopa do zbiralnih glavnikov.

V skladu z modelom omaric, vgrajenih v steno, je zaželeno zagotoviti nišo v fazi načrtovanja hiše. Ne glede na vrsto mora biti omarica pritrjena na stene s sidri ali vijaki za samoprezanje (v leseni hiši), zato so v zasnovi omarice predvidene posebne oči.

Razdeljevalni snop

Izbiranje ustreznega glavnika za ogrevanje kolektorjev je enostavno. Naprava je preprosta, zato morate najprej posvetiti pozornost materialu primera.

Kupljene naprave so lahko:

• z jeklenim ohišjem in vejami;
• z ohišjem iz litega železa;
• s plastičnim ohišjem.

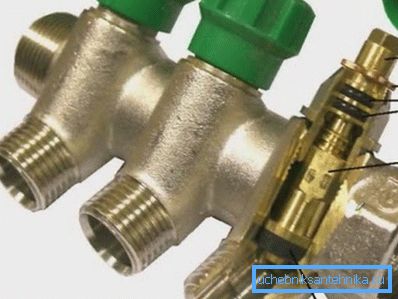

Prednost je treba dati oblikovanim matricam, tudi v primeru znatnega padca tlaka, ohišje ne bo dovolilo pretoka. Kar se tiče priključitve dovodnih in povratnih cevi, tudi pri najpreprostejših modelih, so vtičnice navojne, kar bistveno olajša namestitev.

Ogrevanje kolektorjev se lahko organizira brez kupljenih glavnikov, možne so dve možnosti:

• z uporabo varjenja - z vidika gospodarstva je zelo sporna možnost. Prvič, vsi ne vedo, kako delati z varilnim strojem, in drugič, kakovost šiva ni mogoče zagotoviti. V primeru nepopolnega uhajanja jamči. Poleg tega je treba kupiti manjkajočo ojačitev, zaradi česar bodo prihranki majhni;

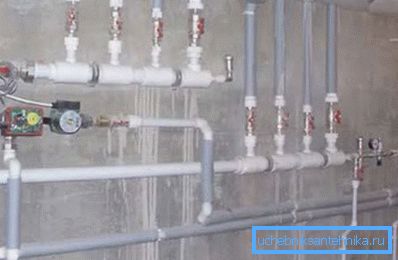

• No, najbolj proračunska možnost je iz PP plinovoda. V tem primeru je glavnik podoben seriji čepkov, ki so na koncu povezani s konico. Iz orodij potrebujete samo napravo za spajkanje PP cevovoda. Tak kolektor bo imel vse pomanjkljivosti polipropilenskega plinovoda, zlasti zmanjšanje moči pri visokotemperaturni hladilni tekočini.

Povzemanje

Kolektorjev ogrevalni sistem lahko imenujemo idealno glede na učinkovitost. Neodvisno dovajanje hladilnega sredstva na vsak radiator vam omogoča, da dosežete idealno mikroklimo v vsaki sobi v hiši. Velika, v primerjavi s tradicionalnimi sistemi ogrevanja, stroški nekoliko zadržujejo rast popularnosti te vrste ogrevanja stanovanj, vendar če proračun omogoča, je ogrevanje s pomočjo zbirateljske sheme idealno.

Video se osredotoča na zasnovo glavnika.
