Sistem ogrevanja z dvojnim krogom: zasnova, funkcije,

Obstajajo dva najpomembnejša pogoja za udobje stanovanj: prisotnost ogrevanja in vroče vode. Da bi zagotovili te pogoje, lahko uporabite ločen sistem in lahko namestite kotel z dvema vezjema. Opredelili bomo razliko med ogrevalnim sistemom z enim krogom in dvostranskim krogom, kakšne so lastnosti in prednosti dvojnega ogrevanja.

Ogrevanje z dvojnim krogom

Načelo delovanja in naprava kotla

Najprej želimo opredeliti sistem z dvema zankoma in upoštevati načelo njegovega delovanja.

Bodite pozorni! Dve vezje je sistem, v katerem se funkcije ogrevanja in tople vode združujejo z organiziranjem dveh neodvisnih tokokrogov z različnimi temperaturami vode.

Treba je razumeti, da temperatura hladilnega sredstva v ogrevalnem sistemu doseže 95 stopinj, medtem ko je temperatura oskrbe s toplo vodo po odstavku 2.4 SanPiN 2.1.4.2496-09 60 stopinj. To pomeni, da bo generator toplote deloval v različnih načinih.

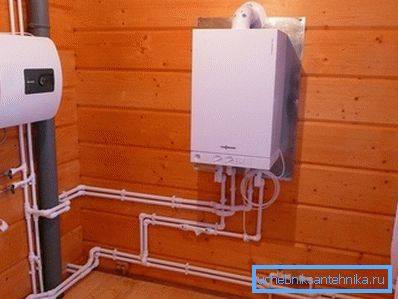

Kotel z dvema vezjema ima praviloma en zaprti toplotni izmenjevalnik ogrevanja in en pretočni toplotni izmenjevalnik dovoda tople vode.

Torej, upoštevajte načelo naprave:

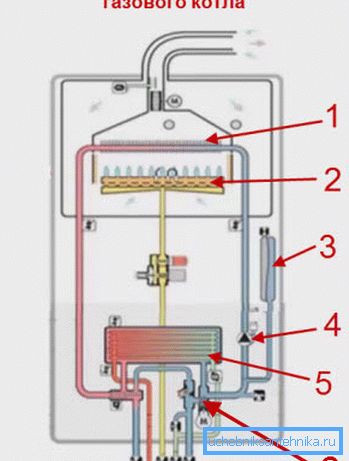

• Hladilna tekočina vstopi v toplotni izmenjevalnik (1), kjer ga segreva plinski gorilnik (2) in se pod delovanjem obtočne črpalke (4) posreduje v ogrevalni sistem, s čimer izvaja krožno gibanje v zaprtem ogrevalnem krogu;
• Ko je vklopljena vroča voda, se aktivira tristezni ventil (6) in hladilno sredstvo začne kroži skozi toplotni izmenjevalnik (5) znotraj kotla, medtem ko ne vstopa v ogrevalni sistem;
• Voda iz pipe se vnese v toplotni izmenjevalnik (5), kjer se segreva iz hladila in se pošlje v sistem tople vode;
• Notranje majhno vezje je tudi zaprto in opremljeno z ekspanzijsko posodo (3), ki kompenzira širitev hladilne tekočine med segrevanjem.

Bodite pozorni! Vidimo, da enota deluje na principu "ali-ali", to pomeni, da pri delovanju sanitarne vode hladilno sredstvo ne ogreva baterij ogrevalnega sistema. Dolgotrajna uporaba vroče vode lahko povzroči opazno hlajenje baterij in zmanjšanje temperature v hiši.

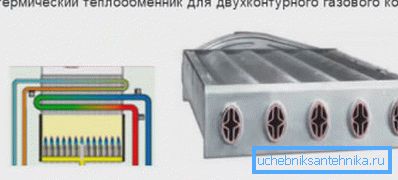

Možen je tudi dvokomponentni toplotni izmenjevalnik, v katerem sta združena dva kroga. Hladilna tekočina cirkulira skozi zunanji plašč in vročo vodo iz notranjih cevi. V tem primeru voda ne pride v stik s plamenom gorilnika in se ne zapira z zaprto pipo.

Bodite pozorni! Uporaba izmenjevalnika toplotne energije omogoča hkratno uporabo ogrevanja in oskrbe z vodo.

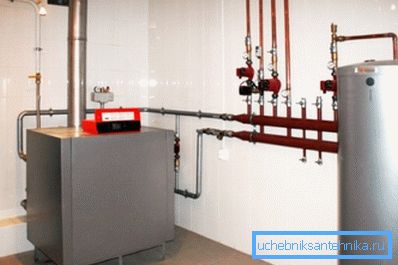

Na koncu so ogrevalni kotli z vgrajenim indirektnim ogrevalnim kotlom, vendar so nepopolni in zahtevajo organizacijo temeljev.

 Razlike od enostopenjskega sistema

Kakšna je razlika med dvostopenjskim in enosmernim ogrevalnim sistemom, ker lahko enocevno napajanje zagotavlja tudi ogrevanje vode? Poglejmo, kako je urejeno delo enosmernega kotla z vročo vodo:

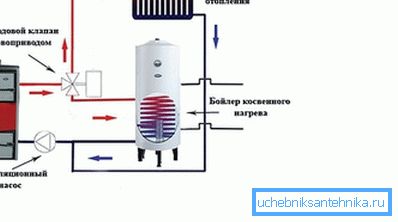

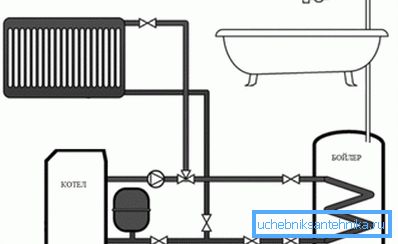

Kot lahko vidite, je shema drugačna: grelnik ogreva hladilno sredstvo, ki kroži v ogrevalnem sistemu. Vendar pa se ločeno vezje preusmeri iz splošne mreže cevovoda, ki napaja indirektni ogrevalni kotel.

Ko se voda v kotlu ohladi, termostat pošlje signal servo pogonu, ki preklopi tristranski ventil in hladilno sredstvo začne teči ne samo v ogrevalni sistem, temveč tudi v toplotni izmenjevalnik kotla, kjer se voda za segrevanje tople vode segreva. To spominja na delo bithermicnega toplotnega izmenjevalca, le v tem primeru ni združeno, ampak je razdeljeno na dva ločena dela.

Bodite pozorni! Takšna shema je bolj zanesljiva, vendar bo cena kotla s kotelom bistveno višja od stroškov ene enote dvojnega kroga. To je glavna razlika, poleg tega bo namestitev kotla zahtevala dodaten prostor.

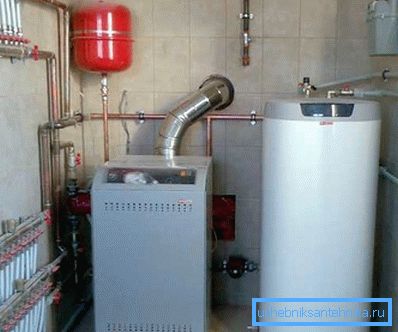

Namestitev opreme v kotlovnici

Za pravilno ogrevanje je potrebno organizirati toplotno točko ali kotlovnico.

Kljub avtomatskim sistemom za nadzor in zaščito, ki so nameščeni v sodobnih kotlih, je za urejanje ogrevalne naprave potrebna izvedba več pravil:

• Za namestitev opreme je potrebno dodeliti ločeno sobo s površino najmanj 4 kvadratne metre.. V tej sobi naj bo vsaj eno majhno okno in običajen prehod. Najpogosteje je kotlovnica nameščena v kleti ali pomožnem prostoru prvega nadstropja, lahko pa ga tudi prevažate v ločeno stavbo;

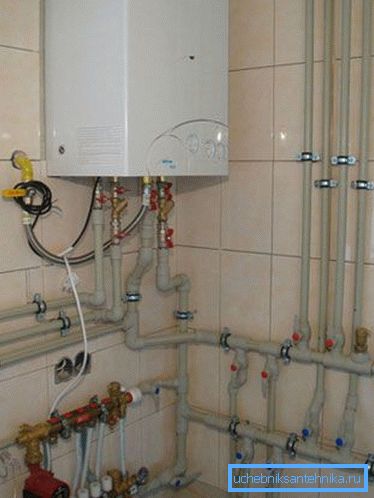

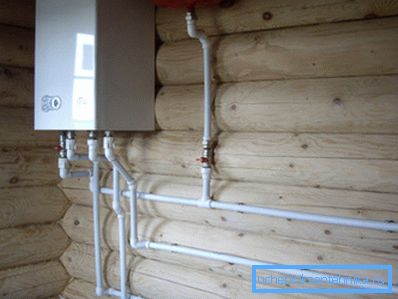

• Dekoracijo kotlovnice je treba izdelati iz negorljivih materialov: ploščice, omet itd .;
• Za normalno delovanje opreme in varnost kotla v kotlovnici mora biti normalni pretok zraka. Za to je zid nezaseden;
• Izpušni plini se oddajajo skozi ločen dimnik, zato je zaradi varnostnih ukrepov nesprejemljiv, da ga odnesemo v sistem izpušnega prezračevanja;
• Pod kotlom je prekrita jeklena pločevina najmanj 1 m2;
• Izhod dimnika se dvigne nad grebenom strehe na meter.

Bodite pozorni! Pravila za ureditev postaje za oskrbo s toploto je treba strogo upoštevati za lastno varnost. Pri uporabi plinske opreme se je potrebno seznaniti z varnostnimi predpisi in pravili delovanja.

Prednosti in slabosti

Zdaj upoštevajte prednosti in slabosti uporabe sistema z dvojnim vezjem.

Začnimo s pozitivnimi točkami:

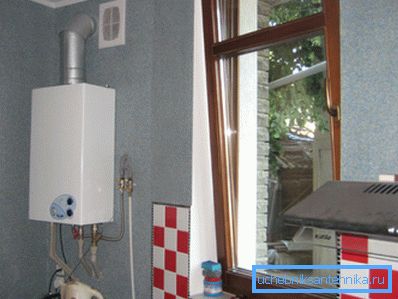

• Pričakovano varčevanje prostora v hiši je doseženo: zaradi odsotnosti dodatnega kotla je lahko velikost kotlovnice manjša. To velja zlasti za majhne hiše, kjer je prostor malo. V primeru gradnje posebnega podaljška za toplotno točko se dodajo prihranki sredstev in materiala;
• Stroški enote dvojnega kroga so znatno nižji od stroškov kotla s kotlom ali dvema kotlovoma;
• Priključitev drugega kurilnega kotla ali indirektnega ogrevalnega kotla bistveno otežuje montažo, zahteva dodatna oprema in cevovodne, avtomatizacijske in nadzorne naprave;
• V primeru plina vam ni treba povezovati dveh naprav s pridobitvijo dovoljenj in naročanjem, kar je treba storiti s pomočjo strokovnjakov.

Bodite pozorni! Glavno merilo za izbiro takšnih naprav je prihranek prostora in denarja. V ljudeh so se takšne enote imenovale "kotli za revne", toda, kot veste, revščina ni pogost.

 Zdaj pa razpravljamo o negativnih vidikih te sheme:

• Naprave z ogrevanjem s pretočnim vodom niso zelo priročne: težko je regulirati temperaturo vode, še posebej, ko se tlak spremeni. Ta učinek je znan lastnikom staromodnih plinskih peči;

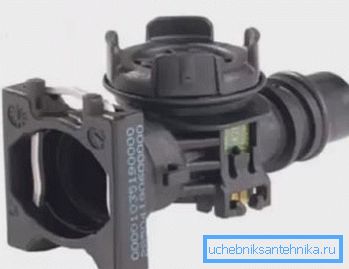

• Koaksialni toplotni izmenjevalec lahko deluje tudi za ogrevanje ali ogrevanje. To vodi do dejstva, da se lahko hiša s podaljšano uporabo oskrbe s toplo vodo opazno ohladi;
• Če se kombinirani toplotni izmenjevalnik razbije, ogrevanje ne bo moglo delovati, dokler se ne zamenja;
• Ogrevanje tekoče vode zahteva dvostransko povečanje moči, kar vodi v povečanje velikosti in teže izdelka;
• Električni kotli v ogrevalnem načinu tekoče vode bodo delali tudi z dvojno močjo, kar bo zahtevalo povezavo s trifaznim omrežjem 380 V, kar povsod nikakor ni.

Bodite pozorni! Očitno je, da je shema precej protislovna in na tem, da se odločite tukaj. Seveda, če nakupovanje bolj priročno in drago opremo za vas ni mogoče uporabiti, potem je izbira predvidljiva.

Načini za povečanje toplotne vztrajnosti sistema

Če so zime na vašem območju hladne in ste zaskrbljeni, da se pri uporabi ohlajene sanitarne vode napotimo na nekaj nasvetov, kako se izogniti. Seveda, najprej morate skrbeti za dobro toplotno izolacijo sten in oken, strehe in tal, vendar to ni točka.

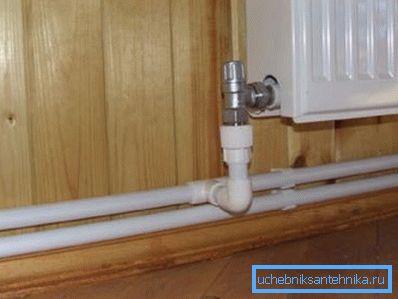

Edini način za prekinitev hlajenja hladilnega sredstva je povečanje toplotne moči. To je mogoče doseči s povečanjem prostornine hladilne tekočine z uporabo cevi večjega premera.

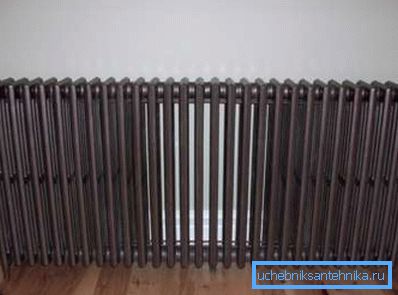

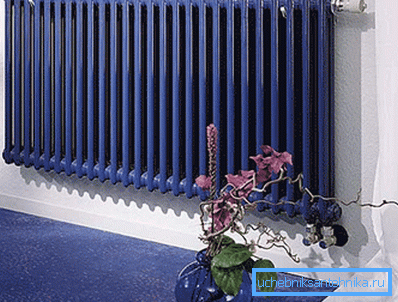

Poleg tega lahko uporabite masivne litijeve litine s talno namestitvijo. Takšni grelci se zelo ohladijo, saj lahko njihova masa doseže 100 kg.

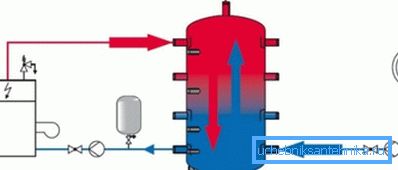

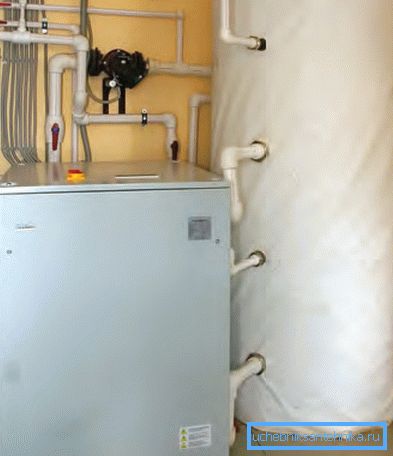

Končno, kot smo že omenili, je v sistem mogoče vključiti toplotni akumulator - več kot stotin litrov (do 2000) je priključen med kotlom in ogrevalnim sistemom. Vendar to negira vse prednosti sheme: postalo bo dražje in bo prevzelo preveč prostora.

Bodite pozorni! Z racionalno uporabo tople vode problem hlajenja baterij ni zelo pomemben, saj je za hišo zelo hladno, zato je treba nekaj ur prhati.

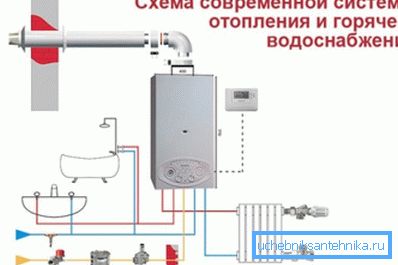

Povezovanje plinske opreme

Bodite pozorni! Zagotavljanje povezave s plinskimi linijami z lastnimi rokami je strogo prepovedano. Je preobremenjen s težkimi denarnimi kaznimi in precej nevaren. Zato, da bi prilagodili delo plinskega kotla, boste morali opraviti določen postopek.

Najprej se morate obrniti na ZTI in spremeniti načrt hiše z uvedbo ustreznih opomb in imenovanja kotlovnice. Prav tako se v potrdilu o registraciji predmeta izvedejo spremembe.

Potem se morate obrniti na plin storitev in predložiti vlogo za priključitev kotla. Zagotoviti morate tehnično napravo za potne liste.

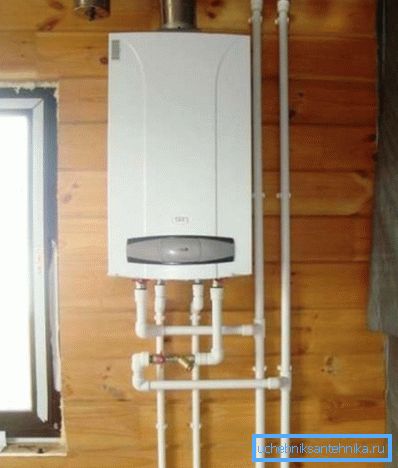

Po tem namestite opremo in namestite celoten sistem, razen za priključitev plinovodov. Plinomer mora biti tudi nameščen in zaprt.

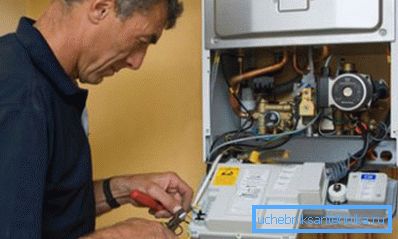

Zdaj vabimo strokovnjaka za plinsko oskrbo, ki povezuje kotel z glavno črto. Vzporedno s tem vložimo prijavo inšpektorju za naročanje opreme.

Nazadnje, inšpektor preveri pravilnost povezave, izdela dovoljenja, in če ni pritožb, omogoča plin v sistem.

Zaključek

Dvokrožna shema ogrevalnega sistema je dobra rešitev za gospodarske lastnike in lastnike majhnih hiš. Sodobni modeli delujejo zelo zadovoljivo in zanesljivo.
