Sistemi ogrevanja vode: kako oblikovati kakovostno klimatsko

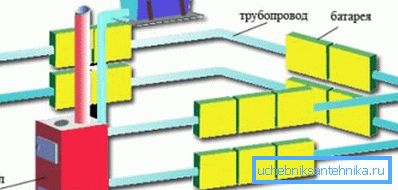

Sodobni inženirji ogrevanja poznajo veliko načinov za ogrevanje domov. Udobno temperaturo v hiši lahko ustvarijo toplotni ventilatorji, električni konvektorji, tradicionalne lesene peči in tako naprej. Toda najbolj gospodarni in učinkoviti so sistemi za ogrevanje vode s kotlom in radiatorji.

Nadaljuj branje, boste izvedeli veliko koristnih informacij o vrstah teh inženirskih omrežij in posebnosti njihove namestitve z roko.

Sorte vodnih ogrevalnih omrežij

Učinkovitost klimatskega sistema v stanovanju ali hiši ni odvisna samo od moči grelne enote ali koeficienta toplotnega prenosa radiatorja. Prav tako je pomembno, kakšno vrsto cevi je izbrana za dobavo hladilne tekočine, kako se pretaka tekočina in mnogi drugi parametri.

V tabeli je podana bolj popolna in podrobna klasifikacija sistemov za ogrevanje vode, odvisno od različnih meril.

Bodite pozorni! Izbira pravega sistema ogrevanja je odvisna od velikega števila različnih dejavnikov. Ti vključujejo površino hiše, število nadstropij, premer uporabljenih cevi in ​​tako naprej.

Izračune in izbor primerne sheme za sisteme za ogrevanje vode najbolje prepustijo strokovnemu inženirju. Izvedel bo hidravlični izračun, brez katerega bi lahko pozabili normalno delovanje klimatskega omrežja.

Podrobneje bomo podrobneje opisali opis ogrevalnih sistemov z naravno in prisilno cirkulacijo.

Vrste ogrevanja po metodi cirkulacije vode

Gravitacijski sistem

Posebnosti

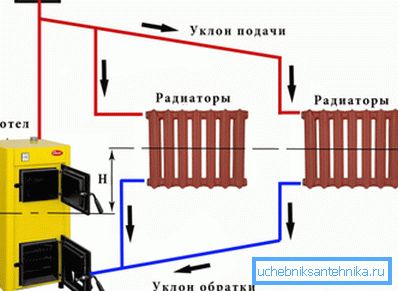

Sistem naravnega kroženja tekočine v podnebnem omrežju deluje izključno zaradi naravnih zakonov.

Shema je naslednja:

• pri segrevanju voda postane lažja in se dvigne na vrh ogrevalnega sistema;
• ohladi, tekočina postane bolj gosta in težka, zaradi česar se spusti, hkrati pa ogrevajo sobe.

Opisano segrevanje je bilo učinkovito le, če je bila inženirska mreža vgrajena tako, da je v njej zagotovila intenzivna kroženje tekočine. V nasprotnem primeru hladilno sredstvo ne bo opravilo transportne funkcije, ki ji je zaupana, in toplotna energija, ki jo ustvari vgrajeni kotel, se zapravi.

Pri gradnji in delovanju sistema za ogrevanje z gravitacijo je potrebno upoštevati naslednje zahteve:

1. Pravilno izberite premer cevi, ki povezujejo kotla z akumulatorji, izračunajte hidravlični upor, nastavite skupno dolžino v navpični in vodoravni ravnini. Potrebne začetne podatke je mogoče dobiti iz spremne dokumentacije za klimatsko opremo.
2. Ne dovolite pregrevanja hladilne tekočine. Voda lahko vre, zato se bo tlak v ceveh in radiatorjih znatno povečal, kar bo povzročilo prelom. Da bi to preprečili, ekspanzijska posoda, ki je nameščena na vrhu sistema, pomaga.

Bodite pozorni! Ne glede na to, kako pravilno mislite, ogrevajte hišo, večjo od 200 kvadratnih metrov. metrov ali cevovodov, daljših od 30 metrov, in zagotovijo, da naravno kroženje hladila ne bo delovalo. Potrebno bo namestiti električne črpalke in to je že ogrevalni sistem s prisilnim pretokom vode.

Postopek namestitve

Navodila za zasnovo gravitacijskega sistema za ogrevanje so preprosta in vsebujejo naslednje točke:

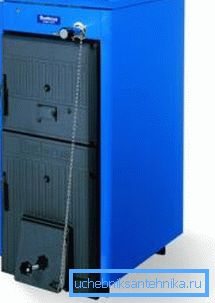

1. Najprej morate namestiti kotel. Iz očitnih razlogov mora biti nameščen na najnižji točki cevovodov, kjer teče vsa ohlajena tekočina iz radiatorjev.

1. Ventilator je nameščen navzgor od kotla. Višja je ta cev, bolj učinkovito bo ogrevanje delovalo. Najpogosteje je njen konec pripeljal do podstrešja hiše.
2. Na vrhu je odprta ekspanzijska posoda.. Če je nameščen na podstrešju, ne pozabite skrbno izolirati posode, da bi se izognili znatnim izgubam toplote in zmrzovanju tekočine. Membransko posodo lahko namestite v kotlovnico, na povratni cevi.
3. Nato se opravi postavitev cevi.. Tukaj je treba zagotoviti, da se ne nahaja ogrevalni radiator na točki pod kotlom. Večja je razlika v višini, bolj učinkovito delo vgrajenega inženirskega omrežja.

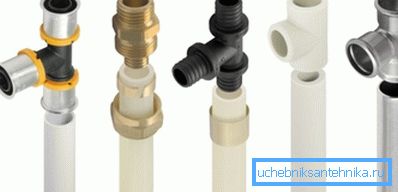

4. Cevni material se lahko prosto izbere.. Ne pozabite, da če je v sistemu nameščen kotel na trdo gorivo, lahko hladilno sredstvo ogrejete na zelo visoke temperature, pri katerih ni mogoče uporabiti polimernih cevi. V tem primeru je priporočljivo ostati na jeklu.

1. V drugih primerih je plastika bolj primerna, ker ni dovzetna za korozijo in ima nižji koeficient hidravlične odpornosti.. Prepričajte se, da sta notranji del cevovodov in cevi kotla enaka. Uporaba cevi manjšega premera je prepovedana.

Nasvet! Nihče ne prepoveduje namestitve dovodnih in odvodnih cevi večjega premera kot šobe. Za sistem gravitacijskega ogrevanja je celo uporaben.

Sistem prisilnega obtoka

Posebnosti

Verjetno ste že razumeli, da je učinkovitost ogrevanja v veliki meri odvisna od pretoka hladila skozi vse elemente sistema. Zato so zdaj bolj priljubljena klimatska omrežja s črpalkami, ki črpajo vodo.

To so majhne naprave, ki porabijo najmanj električne energije in delujejo skoraj tiho. Sodobne obtočne črpalke lahko spremenijo hitrost vrtenja elektromotorja, zaradi česar je mogoče natančno nadzorovati prostornino tople vode in s tem temperaturo v prostorih.

Črpalka povečuje učinkovitost opisanega podnebnega sistema, tako da bo porabljeno gorivo za vzdrževanje normalne temperature v sobah manj.

Poleg tega je hladilno sredstvo, ki ga črpa črpalka, lažje premagati hidravlični upor. Zato lahko pri vgradnji ogrevalnega sistema uporabljate cevi manjšega premera (vendar ne manj kot kotlovnica).

Postopek namestitve

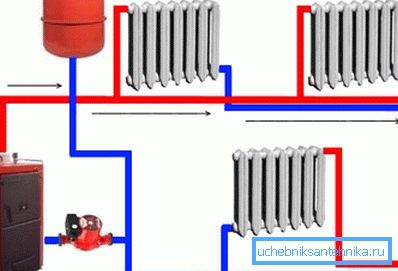

Razporeditev ogrevalnega sistema s prisilnim kroženjem se razlikuje od namestitve gravitacijskega omrežja v smeri poenostavitve.

Zlasti:

1. Črpalka je nameščena na povratni cevi, tako da je tekoča tekočina najnižja možna temperatura.
2. Grelni kotel se lahko postavlja na isti nivo kot radiatorji.
3. Le sistem membranskega ekspanzijskega rezervoarja je lahko del sistema (pogosto je že vgrajen v kotlu). Tako se tekočina v ceveh kroži pod tlakom 1-1,5 atmosfere.
4. Upoštevajte predpisano odlagalno cev SNiP v primeru, ni potrebno.

Kombinirani ogrevalni sistem

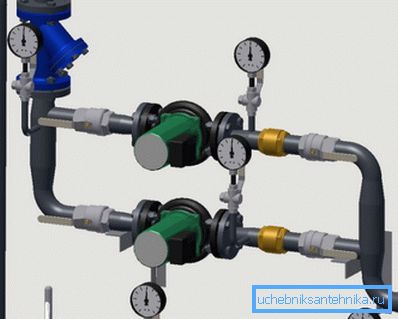

Pri gradnji zasebnih hiš pogosto uporabljajo tako imenovano kombinirano ogrevanje. V tem primeru so cevovodi, radiatorji in kotli nameščeni v skladu s pravili gravitacijskega omrežja, obtočna črpalka z obvodom (bypass) pa se postavi na povratno cev.

To zagotavlja obratovanje ogrevanja tudi v primeru začasne prekinitve ali okvare obtočne črpalke.

Nasvet! Vsako opremo je treba priključiti na cevi skozi ventile. Tudi ventil ali obvodni ventil mora biti opremljen z obvodom. V tem primeru lahko opremo za popravilo ali zamenjavo odstranite brez odstranjevanja hladilne tekočine iz cevi.

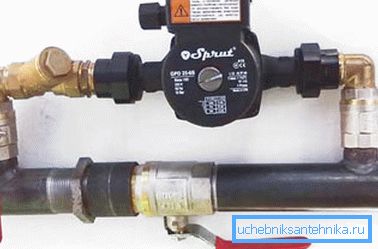

Na enak način se modernizirajo zastareli sistemi ogrevanja. Samo črto morate narediti s črpalko in učinkovitost klimatskega omrežja se bo znatno povečala.

Vrste ogrevanja po postopku razdeljevanja cevi

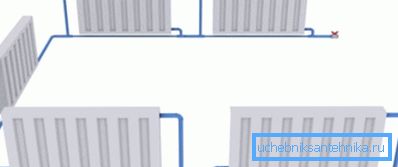

Enotna cev

Takšen ogrevalni sistem omogoča namestitev ene same cevi, skozi katero se hladilnik dovaja v radiatorje, in se vrne nazaj v kotlovnico. V tej prtljažni liniji so radiatorji za ogrevanje priključeni serijsko ali vzporedno, kjer poteka izmenjava toplote.

Prednost takšne sheme je poceni. Potrebovali boste minimalno število cevi in ​​raznih dodatkov.

Toda ne morete poklicati učinkovitega in priročnega sistema, saj ima več pomembnih pomanjkljivosti:

• nemogoče je ročno ali s pomočjo toplotnih ventilov nastaviti količino hladila, ki se pada v vsako baterijo, zato nastavitev želene temperature v vsaki posamezni sobi ne bo delovala;
• količina toplotne energije, prenesene v radiatorje, se bo zmanjšala, ko se baterije odmaknejo od kotla, zato bodo najbolj oddaljene (spodnje) sobe slabše ogrevane.

Izogniti se nekaterim omejitvam opisanega sistema z namestitvijo obvoda - obvodne cevi - neposredno priključite vstopne in izstopne šobe radiatorja. V tem primeru lahko odpiranje in zapiranje zapornih in regulacijskih ventilov ne le nastavite udobno temperaturo baterije, temveč tudi, če je treba, razstavite in popravite, ne da bi zaustavili delovanje celotnega ogrevalnega omrežja.

Dvojna cev navpična z nižjo napeljavo

Glavna razlika med postavitvijo ene cevi in ​​dvocevno postavitvijo je prisotnost dveh cevovodov: prvi je opremljen z vročim prenosnikom toplote do radiatorjev, druga voda se odcepi in se vrne nazaj k kotlu.

Zahvaljujoč tej shemi je mogoče regulirati volumen tekočine, ki vstopa v vsako baterijo, in doseči najbolj udobno temperaturo v prostorih.

Ena od možnosti je dvocevni sistem z vertikalnimi dvižnimi vodili in nižjo razporeditvijo dovodnih cevi.

Njene značilnosti so naslednje:

1. Na najnižji stopnji sistema iz ogrevalnega kotla so postavljeni cevovodi, priključeni na grelno napravo.
2. S temi avtocestami spustijo gorivo, ki dvigne hladilno sredstvo na najvišjo točko sistema in ga prenese na grelne radiatorje na vsakem nadstropju.
3. Nato skozi drugo cev ohlajena tekočina vrne za ponavljajoči ogrevalni cikel.

Pomanjkljivost takšne rešitve je nevarnost prezračevanja sistema.

Treba je zagotoviti naprave za odstranjevanje zraka iz cevi in ​​radiatorja:

• zračna cev dvigne na vrh sistema;
• odprta ekspanzijska posoda ali membranska naprava s posebnim zračnim ventilom;

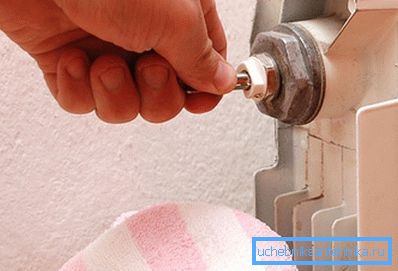

• Mayevski žerjavi, nameščeni na vrhu vsake baterije.

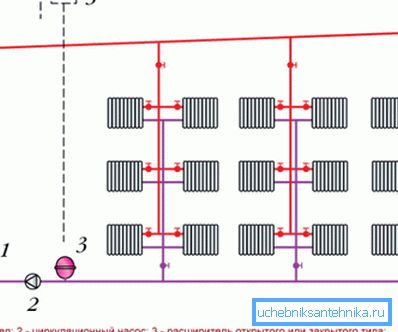

Dvostruka cev vertikalna z zgornjim ožičenjem

V tem primeru se porazdelitev tekočine zgodi na najvišji točki sistema - na podstrešju ali pod stropom zgornjega nadstropja. Hladilno sredstvo je tam dostavljeno z navpično cevjo, nato pa skozi vodoravne cevi v akumulatorje.

Tukaj je potreben tudi ekspanzijski rezervoar, vendar je bolje uporabiti nepredušno, tako da se lahko tlak vode poveča, kot da bi povečali učinkovitost ogrevanja.

Twin tube vodoravno

Ta vrsta distribucije tekočin skozi cevi je najpogostejša pri gradnji zasebnih hiš in vikend. Posebnost je, da je za zagotovitev pretoka vode nujno, da namestite obtočno črpalko, saj ne bo mogoče doseči želene hitrosti premikanja vode na naraven način.

Cevi se polagajo v skladu z eno od številnih shem:

1. Mrtva. Prednost te metode je precej ekonomična uporaba cevi. Minus - precejšnja dolžina sistema, kar otežuje natančno prilagajanje.
2. Passing. V takem sistemu je dolžina ogrevalnih krogov krajša in jih je lažje prilagoditi. Vendar se stroški nakupa cevi in ​​inštalacij bistveno povečajo.

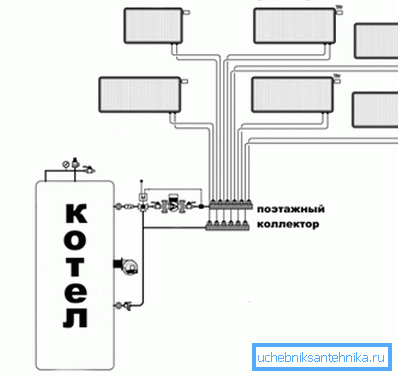

3. Zbiralec. V tem primeru je vsak radiator priključen preko cevi na dve matriki - dovod in izpust. Najučinkovitejša mreža, vendar je cena njegove namestitve višja od vseh ostalih. Poleg tega morate zagotoviti skrito cev, saj ni estetsko, da bi to steno postavili vzdolž sten.

Zaključek

Kot vidite, obstaja velika izbira različnih možnosti za ureditev podnebnega sistema. Izbira želene sheme ni odvisna samo od vaše želje in denarja, ampak tudi od inženirskih zmogljivosti. Zato je tehnični izračun klimatskih omrežij tako pomemben.

To vprašanje je namenjeno videoposnetku v tem gradivu.
