Skupina ogrevanja: preučite sestavo avtonomnega sistema

Kaj mora biti poleg kotla, cevi in ​​ogrevalnih naprav opremljeno z zaprtim ogrevalnim sistemom s prisilnim kroženjem? Kakšne so funkcije varnostne skupine v sistemu ogrevanja? Seznaniti se moramo s seznamom naprav, algoritmom po njihovi izbiri in vrstnim redom namestitve.

Sestava

Tako je podano: kupili smo kotel na trdo gorivo, sestavljen iz ognjišča, izmenjevalnika toplote in preprostega avtomatizacijskega sistema, ki omogoča zmanjšanje toplotne moči med pregrevanjem. Očitno bomo potrebovali radiatorje in cevi za distribucijo vode, ki jo bo ogreval kotel.

Kaj je še potrebno za normalno delovanje vezja?

1. Razširitveni rezervoar. Kompenzira povečanje prostornine hladilne tekočine med ogrevanjem. Voda je skoraj nespremenljiva; Cisterna je preprosto dana gumijast balon v kovinski ohišji. Z naraščajočim pritiskom v ogrevalnem sistemu se ta krogla zmanjša v prostornini, kar omogoča rezervoarju, da prilagodi odvečno hladilno sredstvo.
2. Varnostni ventil. Zmanjšuje odvečno hladilno sredstvo, če je zmogljivost ekspanzijske posode nezadostna.

Mimogrede: aktiviranje ventila označuje bodisi vrenje hladilne tekočine, ki je nesprejemljivo ali nezadostna prostornina ekspanzijske posode. Namesto zamenjave z večjo napravo se v tokokrogu lahko namesti dodaten rezervoar; povzamejo se količine več posod.

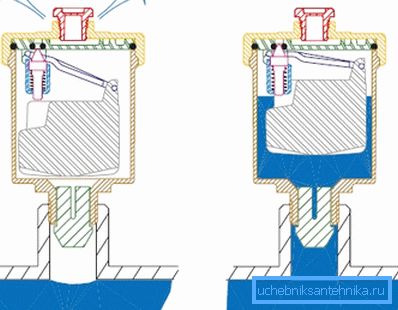

1. Avtomatski prezračevalni sistem. Odstrani zračne čepe iz sistema, ki lahko ovirajo kroženje hladilnega sredstva.

1. Manometer (kot možnost - termomanometer). Naprava služi za vizualno spremljanje parametrov sistema.

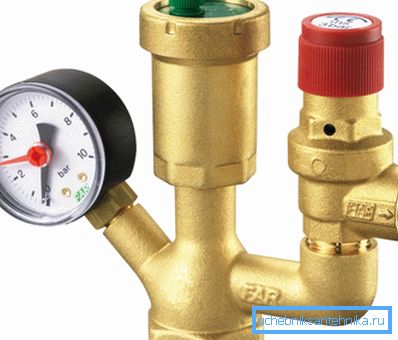

Zadnje tri naprave se pogosto prodajajo kot skupek v skupnem primeru in se imenujejo varnostna skupina. Skupaj z ekspanzijsko posodo so namenjeni preprečevanju uničenja kotla in ogrevalnega krogotoka med nihanji tlaka v njem.

Poleg tega je za normalno delovanje zaprtega sistema potrebno:

• Vozdushniki (specializirani elementi ventilov, tako imenovani Mayevski žerjavi ali navadne pipe za vodo). Vgrajeni so v enega od zgornjih čepov vsakega grelca, ki je nad polnjenjem.
• Cirkulacijska črpalka, ki zagotavlja gibanje hladila v tokokrogu.
• Grob filter, ki preprečuje poškodbe cirkulacijske črpalke, lestvice, peska ali drugih tujih telesov, je iz nekega razloga prišel v vezje.
• Po izbiri - ventili, dušilke in termične glave, ki omogočajo nadzor delovanja grelnih naprav in, če je potrebno, jih popolnoma izklopite.

Lokacija

Na kateri točki konture je bolje namestiti vsakega od navedenih elementov, ko ga sami montirate?

Kakšen je razlog za takšna navodila za namestitev za vsak element?

Varnostna skupina

Tlak v tokokrogu doseže svoje maksimalne vrednosti tik ob izstopu iz kotla: pri segrevanju se hladilno sredstvo razširi. Hidravlične izgube in postopno zniževanje temperature hladila nekoliko zmanjšajo tlak z razdalje od izmenjevalnika toplote.

Naprave, ki beležijo prekomerni tlak in izpustne hlape, ki nastanejo med pregrevanjem, je logično, da se čim bolj približajo točki maksimalnega tlaka in verjetne izhlapevanja.

Črpalka

Običajno je nameščena v točki z minimalno temperaturo. Dolgoročno ogrevanje ne koristi mehaniki obtočne črpalke za ogrevanje. Kot verjetno mislite, bo minimalna temperatura hladilne tekočine po prehodu vseh grelnih naprav - pred kotlom.

Filter

Njegova glavna funkcija je zaščititi črpalko, ki dejansko ne pušča posebne izbire. Filter je nameščen na tak način, da lahko ujamejo kakršnekoli ostanke tik pred potekom rotorja.

Koristno: črpalka in filter sta običajno opremljena z zapornimi ventili. To vam omogoča, da čistite skalo in odstranite črpalko za popravilo ali vzdrževanje z minimalno izgubo hladilne tekočine.

Razširitveni rezervoar

Rezervoar je nameščen, kjer je pretok hladila čim bliže laminarnemu. Manjša je turbulenca, manjša so nihanja tlaka v tokokrogu, manjša verjetnost sproščanja lažnega ventila in izguba hladilne tekočine.

Vorteksi so ustvarjeni na vsakem pregibu, prehodu premera, elementu zapornih ventilov in, prvič, na rotorju črpalke.

Prilagajanje

Za dva elementa vezave kotla - varnostni ventil in ekspanzijsko posodo - morate izbrati tlak in polnilni tlak.

Katere številke bi morale biti usmerjene?

• Varnostni ventil je običajno nastavljen na 2,5 - 3 kgf / cm2.

• Polnilni tlak posode mora ustrezati hidrostatičnemu tlaku v popolnoma napolnjenem vezju.

Namig: nadtlak 1 kgf / cm2 lahko dvigne vodni stolpec za 10 metrov. Skladno s tem je z maksimalno višino zaprtega kroga nad ekspanzijsko posodo 5 metrov polnilni tlak 0,5 kgf / cm2, 7 metrov - 0,7 kgf / cm2 in tako naprej.

Pomoč pri izbiri

Razširitveni rezervoar

Pri nakupu ekspanzijske posode je priporočljivo izvesti natančen izračun ob upoštevanju koeficienta razteznosti izbranega hladila, delta temperature v krogotoku in razmerju učinkovitosti rezervoarja, kar se poveča z razdaljo med polnilnim tlakom in največjim delovnim tlakom.

Vendar presežna zmogljivost rezervoarja ne bo povzročila nobene škode, cena cistern, ki se razlikujejo glede na prostornino smole, se precej razlikuje. Zato je ponavadi rezervoar preprosto vzamete enako 10% celotne količine hladila v sistemu.

Črpalka

Najmanjši tlak 2 metra, ki je značilen za nizkoročne modele črpalk, zadostuje, da pravilno izračunani sistem deluje na kateri koli razumni dolžini vezja. Izvedba je izbrana tako, da se celotna količina hladilne tekočine vrti okoli 3-krat na uro. Recimo, s polno prostornino 500 litrov, vzamemo črpalko s prostornino 1,5 m3 / uro.

Zaključek

Upamo, da bodo naša priporočila bralcu pomagala pri izbiri ogrevalne opreme za svoj dom.

Priloženi videoposnetek mu bo dal dodatne informacije. Uspehi!
