Sončno ogrevanje: 5 korakov za prihranek denarja na računu

Danes različne zasebne energetske tehnologije, ki uporabljajo alternativne in obnovljive vire energije, postajajo vedno bolj pogoste v zasebni gradnji. To vključuje sončno ogrevanje zasebne hiše.

Po izgradnji takega sistema boste lahko več kot polovico zmanjšali stroške zagotavljanja vašega doma toplote v hladnem obdobju in morda popolnoma opustili uporabo plina ali trdega goriva.

Vgradnja solarnega ogrevanja

Posebnosti

Solarni sistemi za ogrevanje na hišo imajo nekatere lastnosti, o katerih bi se morali zavedati, preden nadaljujete s svojo proizvodnjo.

Ostanimo na posameznih konstrukcijskih elementih te inovativne inženirske mreže in odtenkih njihovega oblikovanja:

1. Sončno ogrevanje podeželske hiše, kot pove že ime, poteka z ultravijoličnimi žarki, ki jih dnevna svetloba. Osvetljujejo posebej izdelane ali kupljene plošče, ki so sistem cevi, nameščenih v poseben okvir, katerega zgornji del je prozoren in izpostavljen sončni svetlobi.

V teh kolektorjih se toplotna energija sončnih žarkov prenese v hladilno sredstvo, to je voda, antifriz ali zrak.

Bodite pozorni! S pomočjo solarnih izmenjevalcev toplote se lahko opremijo in ogrevajo rastlinjaki. Vendar pa je treba opozoriti, da v večini regij v Rusiji tak sistem, ki dela neodvisno, ne more zagotoviti želene mikroklime. Morda bo potrebno dodatno vključiti v sistem plinski kotel ali grelec za druge vrste goriva.

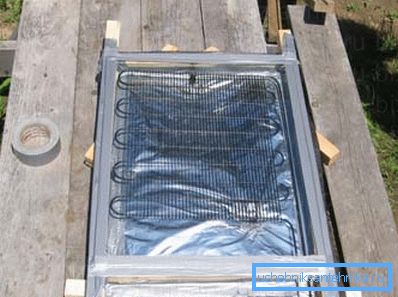

1. Solarne plošče za ogrevanje lahko izdelamo doma. Gradivo za njih bodo kovinske cevi, ki so na poseben način varjene v zaprt sistem.

Potrebna prazna polja v naslednjih velikostih:

• za dobavo mraza in odstranitev vroče vode - velikost cevi? palcev in debelina stene 1 mm;
• za rešetke - cevi manjšega premera in s tanjšimi stenami, kar omogoča hitrejši prenos toplote.

S solarnimi grelniki vode je mogoče segrevati od 15-20 dolžin cevi od 1,6 do 2 metra.

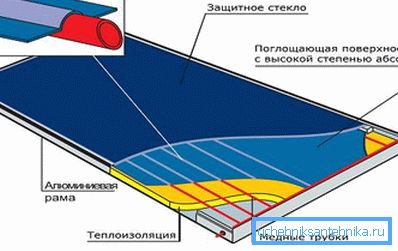

1. Da bi bilo sonce kar najbolj učinkovito, je treba razdelilne cevi namestiti v posebej izdelani leseni škatli. Njene stene so narejene iz rezalne plošče debeline 25 mm in dovolj dolgo, da v njej zapirajo cevi (ponavadi okoli 120-180 mm).

Dno je mogoče izdelati iz vezanega lesa, polikarbonata ali lesonitne plošče. Dodatno je mogoče ojačiti z lesenimi letvami ali v palicah s profilom 30x30 mm.

Toda na tem dizajnerskem polju solarni zbiralnik ni konec. Strukturo je potrebno ogreti, kar bo sončno segrevanje še učinkovitejše.

To se naredi takole:

• dno škatle je pokrito s peno;
• vgrajena izolacija je zaščitena s pločevino ali pocinkano;
• na njej je pritrjen predizdelani radiator, ki je pritrjen s pomočjo sponk ali krone.

Bodite pozorni! Zaželeno je, da vse notranje dele škatle pokrije s črno barvo, ki absorbira sončno energijo. Poleg tega je treba paziti, da je steklo ali prosojna plastika, ki pokriva vrh, pritrjena čim tesno.

1. Kolektorske cevi so med seboj povezane z navojnimi okovji. Pazite na tesnost spojev. Kompaktnost se lahko opravi s konopljo ali posebnim polimernim trakom. Preden zavrtite nit, priporočamo, da izpustite silikonsko tesnilno maso.
2. Sončno ogrevanje hiše zagotavlja rezervoar, v katerem se bo kopičila voda, segrevana v toplotnem izmenjevalniku.. To je lahko kovinski ali plastični rezervoar, katere stene so izolirane s peno ali drugim materialom, ki ima nizek koeficient toplotne prevodnosti.

Lahko naredite leseno škatlo, v katero se postavlja zalogovnik vode, in zapolnite preostali del prostora s toplotnim izolatorjem (ekspandirana glina, pena itd.).

Zunanja površina rezervoarja ali škatle je prednostno pobarvana v srebru, kar zmanjša izgubo toplote in poveča učinkovitost načrtovanega sistema.

1. Ogrevanje od sonca bo delovalo le, če je v cevovodu prisoten pritisk.. Zato je potrebno namestiti avanturistično - nepredušno posodo s prostornino približno 30 litrov. Ima kontrolni ventil, ki odpira in zapira dovod.

Postopek sestavljanja sistema

Sestavljanje končnih elementov v en sam sistem je enostavno in je sestavljeno iz 5 korakov.

1. korak

Vgrajena je posoda, ki zbira vodo, ki jo ogreva sonce, in rezervoar je odgovoren za vzdrževanje potrebnega pritiska (avancamera). Treba ga je določiti približno 1-1,5 metra nad pogonom.

2. korak

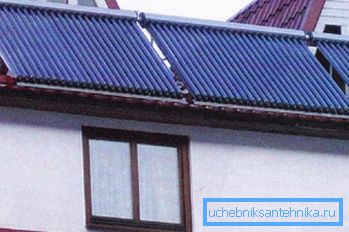

Postavljeni solarni toplotni izmenjevalci. Najboljše mesto za njih je na južnem stenišču hiše ali strehe. V zadnjem primeru je zaželeno, da se plošče namestijo pod kotom 30-45 stopinj do obzorja. V tem primeru bodo sistemi solarnega ogrevanja delovali učinkoviteje.

3. korak

Vgrajeni elementi so povezani s cevmi.

Priporočljivo je, da uporabite dele v dveh različnih velikostih:

• ? psi - za oskrbo z vodo iz vodovodnega sistema na avancamero in odstranjevanje vode iz solarnih toplotnih izmenjevalcev (pod pritiskom);
• 1-palčni - za preostale segmente omrežja.

Vsi cevovodi morajo biti izolirani. Za to lahko uporabite že pripravljene lupine iz penastega polietilena ali bazaltnih vlaken.

4. korak

Ogrevanje - sončna ali katera koli - zahteva toplotni nosilec. Zato je treba po koncu cevnega sklopa napolniti z vodo. Da bi to naredili, mora načrtovati oskrbo z gorivom in izpustnimi ventili, ki se nahajajo na dnu sistema.

Oskrbo z vodo je treba ustaviti, potem ko se pojavi na podstrešju na podstrešju.

5. korak

Zadnja faza je zagon. Če želite to narediti, preprosto odprite dovodni ventil. Nato se bo nivo vode v avancameri zmanjšal, dokler ventil v njem ne blokira odprtine. Mimogrede, ta naprava se lahko uporablja za nadzor ravni vode.

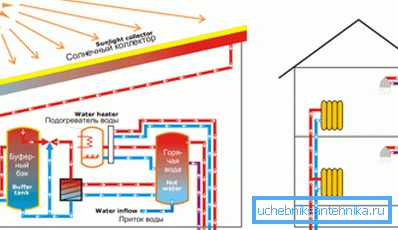

Shema solarnega ogrevanja

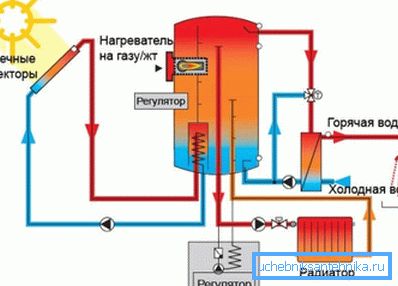

Delovanje sistema je naslednje. Voda, segreta v solarnem toplotnem izmenjevalniku, vstopi v rezervoar, od koder se lahko prenese na grelne radiatorje ali vročo vodo. V zadnjem primeru se voda dodaja v sistem preko avankere.

Z nezadostno učinkovitostjo ogrevalnega sistema je na vezje priključen plinski kotel ali drugi grelnik, ki dodatno dodatno segreva vodo v rezervoarju.

Bodite pozorni! Poleg zgoraj opisane sheme je sončno ogrevanje - nekoliko ga je lažje zgraditi z lastnimi rokami, vendar pa je učinkovitost veliko nižja. Zato je priporočljivo, da se na zgoraj opisane sorte zadržimo s tekočino za prenos toplote.

Zaključek

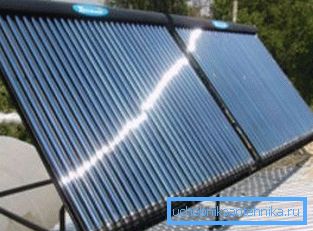

Domače sončno ogrevanje vašega doma ne bo le prihranilo denarja. Na ta način skrbite za okolje.

Več informacij o tehnologijah za varčevanje z energijo, ki jih lahko uporabite pri gradnji hiše na podeželju iz tega videoposnetka, lahko izveste.
