Stropno infrardeče ogrevanje: kako ogrevati velike prostore

Praktično vsak mojster, ki se s svojo roko uporablja za gospodinjstvo, pozna tradicionalne klimatske sisteme, v katerih so glavni grelni elementi radiatorji. Ampak obstajajo še drugi načini ogrevanja prostora. Zlasti stropne infrardeče plošče za ogrevanje.

So preprosto nepogrešljivi za ureditev ogrevanja cone in so pogosto nameščeni v prostornih sobah z visokim stropom. Na njihove vrste in postopek namestitve preberite na.

Osnovni pojmi

Načelo delovanja infrardečih sevalcev

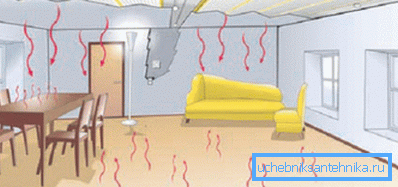

Če grelni radiatorji in konvekcijski grelci zvišujejo temperaturo zračnih mase, infrardeči žarki segrejejo sami predmeti, ki so v prostoru in spadajo v območje sevanja naprave. Zahvaljujoč temu, po 1-2 minutah po vklopu, se v sobi omogočijo udobni pogoji.

Prednosti uporabe infrardečega sevanja so naslednje:

• Oprema ima zelo visoko učinkovitost (za stropne plošče za elektroplamente, ta številka je 98%);
• majhna velikost - po vgradnji in dokončanju gradbenih del, infrardeče plošče sploh ne bodo vidne.

Sorte infrardečih grelnikov

Sodobna industrija proizvaja veliko klimatskih naprav, ki uporabljajo infrardeče sevanje. Razlikujejo se glede vrste porabljene energije in glavne uporabe.

V trgovinah strojne opreme najdete naslednje vrste naprav:

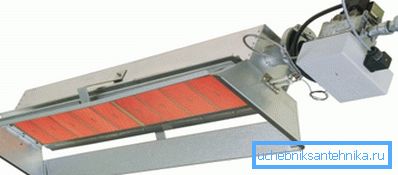

1. Plinski grelniki. V tem primeru toplotne valove oddajajo plošče posebnega materiala, ki pa se nato ogreva z zgorelo plinsko mešanico.

Bodite pozorni! Plinski infrardeči sevalci imajo zelo veliko moč, ker ga je težko uporabiti v zaprtih prostorih. Takšne konstrukcije se pogosteje uporabljajo za ogrevanje industrijskih in poslovnih stavb z velikim prostorom.

1. Električni oddajniki. Najpogostejša vrsta naprav. V tem primeru infrardeči valovi oddajajo posebne spirale ali grelnike toplote. Za izboljšanje učinkovitosti delovanja so lahko grelniki dodatno opremljeni z reflektorji in toplotnimi difuzorji.

1. Film IR plošče. Na posebni substratni ogljikovimi nitmi so zlepljeni, ki so viri toplotne energije. Najpogosteje so ti tipi grelnih elementov pritrjeni na strop in prikriti z dekorativnim premazom. Odlično za ogrevanje prostorov z visokim stropom (več kot 2,5 m).

Kar zadeva obseg uporabe, so:

1. Infrardeči oddajniki za industrijsko uporabo. Uporabljajo veliko količino električne energije ali plina, vendar imajo veliko moč. So precej velike in niso prefinjene oblike, zato so v stanovanjih zelo redko nameščeni.

Infrardeči grelniki za komercialno uporabo se lahko uporabljajo za ogrevanje odprtih teras, parkov, igrišč in podobno.

1. Gospodinjski grelniki. Ta kategorija vključuje infrardeče filme in posebne onesnaževalce, ki jih poganja električna energija. Imajo privlačen videz in se popolnoma prilegajo v notranjost sobe.

Izbira pravega modela

Radiatorji, ki segrevajo prostor z uporabo infrardečih žarkov, se lahko uporabljajo kot glavni vir toplote ali kot rezervni sistem, ki ga je mogoče vklopiti v primeru okvare ali nezadostne učinkovitosti glavnega omrežja.

Pri neprekinjeni uporabi opisanih naprav je potrebno pravilno izračunati svojo moč:

• za sobe z višino stropa do 3,5 metra - 1 kW na 1 m³ kvadratov;
• z večjo razdaljo med tlemi in stropom - 1,3 kW na 1m³ kvadrat

Poleg tega je treba upoštevati naslednje dejavnike:

• debelina in material zunanjih sten stavbe;
• prisotnost ali odsotnost segrevalnega sloja in materiala, ki ga uporabljamo;
• vrsta nameščenih okenskih enot, število odprtin oken, dvojno zastekljena okna in tako naprej;
• toplotne izolacijske lastnosti stropa in prekrivanja medsebojnih povezav.

Pritrjevanje električnih infrardečih grelnikov

Najlažji način za ogrevanje z infrardečim sevanjem je namestitev posebnih grelnikov, ki jih proizvajajo domači in tuji proizvajalci.

Za ta proces ni potreben podroben opis, vendar se morate zato, da rezultat ne bi vas razočaral, upoštevali te zahteve:

• kupite zanesljive pritrdilne pripomočke, ki bodo trdno držali napravo (priporočljivo je uporabljati oklepaje, ki so priloženi napravi);
• poskrbite, da robovi naprave ne pridejo v stik z gorljivimi materiali;
• Treba je skrbno izolirati spoj električnih žic s polimernim trakom ali posebnimi pokrovčki.

Postopek za montažo filmskih infrardečih sevalcev

Za namestitev infrardečih onesnaževalcev je treba upoštevati določena pravila, katerih neupoštevanje lahko povzroči zlom opreme in škoduje zdravju ljudi.

Zlasti navodila za namestitev zagotavljajo skladnost z naslednjimi pravili:

• strop, na katerega so nameščeni grelniki, mora imeti določeno višino (najmanj 2500 cm);
• je prepovedano postaviti radiatorje tako, da je tok infrardečih žarkov neposredno usmerjen na osebo (npr. nad posteljo v spalnici);
• grelniki ne smejo namestiti v bližini odprtin oken;
• Če naj bi soba postavila IR plošče, strop ne bi smeli prekriti z dekorativnimi materiali iz polimerov.

Nasvet! Ko je infrardeča ogrevanje na stropu nameščeno v majhni sobi, lahko delo opravite sami, drugače boste morali izvesti kompleksne gradbene naloge, ki jih morajo opraviti inženirski izračuni. Bolje je zaupati delo strokovnjakov.

Sam proces je sestavljen iz več stopenj, od katerih je vsak podrobno opisan spodaj.

Vgradnja izolacije

Toplotnoizolacijski material, ki se uporablja pri vgradnji infrardečih grelnikov, mora poleg koeficienta nizke toplotne prevodnosti imeti odsevni zaslon kovinske folije.

Optimalna debelina plasti je 5 mm, če je strop izdelan iz toplotno prevodnih materialov, lahko vzamete 10 mm izolator. Poleg tega boste potrebovali konstrukcijski spenjalnik (če je strop lesen ali na njej nameščeni nosilni nosilci) ali posebna pritrdilna oprema z mozniki in širokimi pokrovi (v primeru, ko je strop izdelan iz betona).

Shema dela je naslednja:

• listi toplotnih izolatorjev so položeni na površino in pritrjeni v korakih največ 50 cm;
• med sosednjimi listi, ki jih morate opraviti s prekrivanjem širine od 2 do 3 cm;
• za izboljšanje odsevnih lastnosti šivov so lepili s posebnim lepilnim trakom.

Popravljanje IR plošč

Strukturno je infrardeči filmski grelnik plošča ogljika, na kateri so zlepljena prevodna ogljikova vlakna. Poleg tega ima vsak element posebna mesta za pritrditev na vertikalno ali vodoravno površino.

Vrstni red vgradnje grelnih elementov je enak kot pri vgradnji toplotno odpornega materiala. Uporabljajo se ista orodja in materiali.

Bodite pozorni! Filmske infrardeče grelnike je mogoče pritrditi samo na prozornih poljih, ki se nahajajo na njihovih robovih (za to so posebej izdelani). V nasprotnem primeru lahko pokvarite napravo, katere cena ni tako majhna.

Če dvomite o svojih sposobnostih ali nimate dovolj izkušenj pri izvajanju vodovodne instalacije, priporočamo, da se obrnete na strokovnjake, ki kakovostno ne opravljajo samo naloge, ampak tudi zagotavljajo kakovost.

Električna povezava

Da bi infrardeči onesnaževalci lahko opravljali svoje funkcije, morajo biti priključeni na električno energijo.

To se naredi takole:

1. Malo daleč od ogrevalnih filmov na površini stropa je strobe izdelan za polaganje električnih kablov, ki vanj segajo grelnike. Maska je izdelana iz enega prevodnega kabla ustreznega prereza (odvisno od števila oddajnikov). Naprave same so vzporedno priključene.

1. Na koncu namestitve so vsi sklepi skrbno izolirani, kabelski kanal pa je zaprt tako, da ne pokvari videza prostora.
2. Po tem je nameščen avtomatski termostat za ogrevanje. Njegov temperaturni senzor mora biti na višini približno 1,5 metra od tal. Če je soba majhna, se krmilna naprava preprosto vstavi v prekinitev napajalnega kabla.
3. V večjih prostorih je načrt ožičenja drugačen. Žice iz vseh plošč so zbrane na posebni nadzorni plošči, kjer so nameščeni magnetni kontaktorji, ki jih nadzira termostat.

Na koncu dela se sistem testira v vseh obstoječih načinih. Če je ta uspešna, lahko na strop namestite dekorativne materiale.

Zaključek

Infrardeča ogrevanje je zelo učinkovit in enostaven za namestitev klimatskega sistema. Vendar pa lahko njegova uporaba kot glavni povzroči povečano porabo energije, kar je dražje od plina, ki ga porabi avtonomni kotel (glej tudi članek Infrardeča folija za ogrevanje - naprava in značilnosti).

Po pregledu videoposnetka, ki vam ga nudi vaša pozornost, se lahko naučite o ekonomičnijih načinih ogrevanja vašega doma.
