Termostat za radiator: namen uporabe, tipi, namestitvene

Kdaj in kakšen je termostat za radiatorje? Kateri modeli te naprave ponujajo sodoben trg? Kako pravilno namestiti termostat? V našem gradivu bomo poskušali najti odgovore na ta in nekatera druga vprašanja.

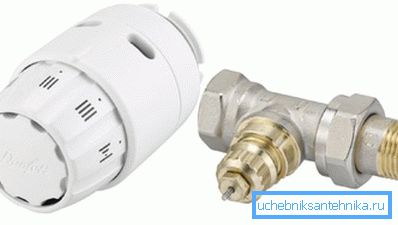

Termostatski komplet za ogrevanje z radiatorjem.

Kaj je to?

Termostat je naprava za vzdrževanje konstantne temperature vsakega medija.

Kar zadeva ogrevanje, obstajata dve vrsti naprav:

  • Priprava za prilagoditev prepustnosti linijskih naprav se uporablja v sistemih ogrevanja vode;
  • Termostati, namenjeni za vklapljanje in izklapljanje električnih grelnih elementov glede na temperaturo okolja, se predvidoma uporabljajo pri različnih vrstah električnih grelnikov - konvektorjev, oljnih radiatorjev, kabelskega in filma talnega ogrevanja.

Opomba: delovanje naprav istega razreda lahko temelji na različnih fizičnih načelih. Podrobneje se bomo z njimi seznanili v ustreznem delu članka.

Zakaj jo potrebuješ?

Cilji uporabe termostatov v ogrevalnih sistemih so le dve:

  1. Ohranite udobno temperaturo zraka v popolnoma avtomatskem načinu brez poseganja lastnika.
  2. Prihranki energije (električni in toplotni).

Ko se vremenske razmere poslabšajo (temperatura ulic se zniža, se poveča vet), se prenos toplote skozi ovojnice povečuje; Ker se zrak hladi v prostoru, termostat poveča toplotno moč grelcev. S prekomernim segrevanjem prostora ni potrebe po pretiranem prezračevanju: sam termostat zmanjša prenos toplote na zahtevano raven.

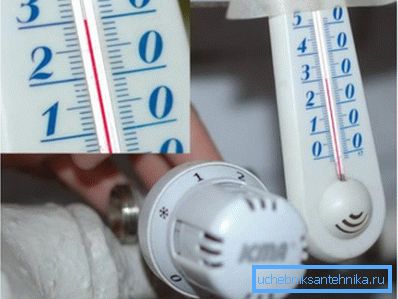

Termostat stabilizira temperaturo v prostoru.

Razvrstitev in naprava

Zdaj se bomo spoznali z različnimi vrstami termostatskih naprav.

Termostatski ventil

Uporablja se v povezavi z različnimi vrstami termalnih glav v sistemih za ogrevanje vode. Delovanje ventila se zmanjša na omejevanje pretoka hladila skozi grelec.

Strukturno je močno podoben dušilki, ki pa je zamenjava vijačnega ventila:

  • Palica aktivira ventil - ravno ali stožčasto;
  • Ventil se spusti v sedlo in popolnoma ali delno blokira pretok vode skozi odprtino v njej.

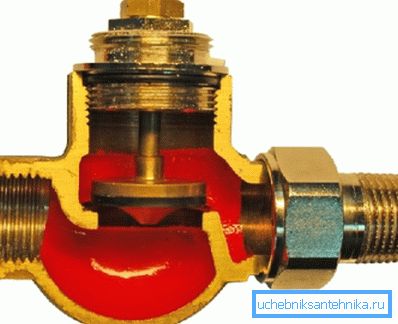

Naprava je termostatski ventil.

Kot vijačni ventil termostatski ventil vključuje gibanje medija skozi svoje telo le v eni smeri: hladilno sredstvo mora potopiti samo na sedlo in izključno od spodaj. Smer gibanja hladilne tekočine vedno označuje puščica na telesu.

Razlika tega regulacijskega ventila od plina je ta, da njena palica ni usmerjena s vijakom, temveč zunanja regulacijska naprava - termostatska glava.

Bela termalna glava

Absolutna večina toplotnih glav, ki jih ponuja sodoben trg, pripada tej vrsti. Njihovo dostojanstvo je dokaj ugodna cena, začetna od približno 400 rubljev. Termostatska glava meha je nehlapna; njegova funkcionalnost je omejena s stalnim prilagajanjem prozornosti ventila ob ohranjanju nastavljene temperature medija brez kakršnih koli cikličnih nihanj.

Načelo delovanja temelji na znatnem raztezanju temperature nekaterih tekočih in plinastih medijev: vsebina meha (valovita cev v ohišju naprave) se pri segrevanju razširi in pritiska na steblo ventila.

Pri hlajenju in zmanjševanju dolžine meha se vrne povratna vzmet. Temperaturo nastavljamo z navadnim navojem, ki premakne steblo glede na meh.

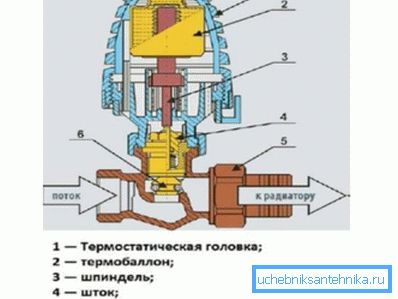

Mehanski meh termohead.

Opomba: glave tega tipa so lahko opremljene z zunanjim termičnim senzorjem na kapilarni cevi, skozi katero se delovni medij, ki se razteza v toplotnem senzorju, vstopi v mehasto votlino.

Elektronska termična glava

Elektronski radiatorski termostati so veliko bolj zapleteni:

  • Termoelement je odgovoren za snemanje zunanje temperature - toplotni senzor, sestavljen iz dveh različno povezanih vodnikov, povezanih v seriji. Ko se stiki med njimi segrejejo na različne temperature, v tokokrogu nastane stalni šibki tok; večja je razlika v temperaturi, večja je njegova vrednost.

Zanimivo je: kljub dejstvu, da so elektronske termalne glave postavljene kot nove visokotehnološke rešitve, je bil termoelektrični učinek (Seebeckov učinek), ki je podlaga principu njihovega delovanja, odkril že skoraj dve stoletji.

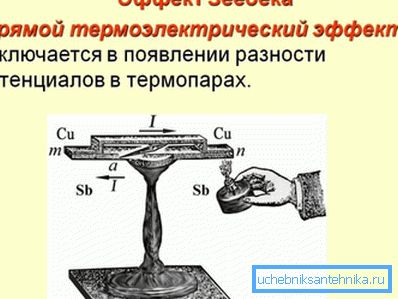

Načelo delovanja termoelementa je odprlo skoraj pred dvesto leti.
  • Termostatski ventil upravlja pogonski servomotor z majhno močjo. Zahvaljujoč menjalniku je tok, ki ga porabi, omejen na 100 mA, kar omogoča uporabo običajnih kompaktnih galvanskih celic (ravnih ali penetričnih baterij) kot akumulatorjev.
  • Obdelava podatkov iz termoelementov izvaja mikrokrmilnik. Omogoča programiranje dnevnega in (včasih) tedenskega cikla temperature: npr. Ponoči, ko je potreba po toploti minimalna, se lahko temperatura v sobi zmanjša za 2 do 3 stopinje.

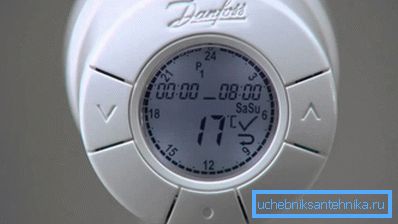

Programljiva elektronska termična glava.

Kako se cene za meh in elektronske termalne glave primerjajo? Tukaj je odlomek iz cenika Danfossovih izdelkov:

Model Opis Maloprodajni stroški, rubljev
RAW 5010 Aparat za zvonjenje s tekočim polnjenjem 698
RA 2945 Aparati s sondo s senzorjem na plin 735
Življenje eko RA Elektronsko programljiva naprava 2350

Električni termostati

Toplotno izolirana tla, električni konvektor ali oljni radiator s termostatom povprečno delujejo pri konstantni moči; poraba toplote je omejena s periodičnimi zaustavitvami naprave. V vlogi termostata služi bimetalna plošča - fleksibilen stik dveh različnih kovin z različnimi koeficienti toplotnega raztezanja.

Ko je dosežena določena temperatura, se bimetalna plošča deformira, odpira stik in prekine napajanje z grelnimi elementi. Ko se ohladi, se prvotni kontaktni obrazec obnovi, po katerem se napajanje nadaljuje. Z nastavitvijo razdalje med bimetalno ploščo in priključkom lahko temperaturo nastavite na termostatu.

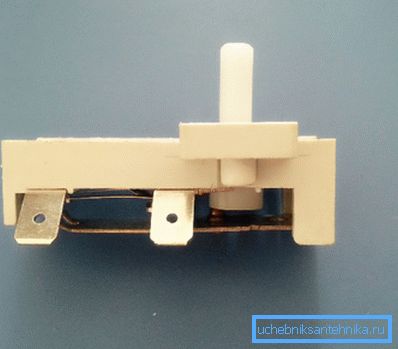

Nastavljiv bimetalni termostat.

Enostavnost oblikovanja zagotavlja izredno cenovno ugodnost naprave, vendar določa tudi omejitve maksimalnega toka preko termostata: za gospodinjske aparate je 16 amperov, ki pri napetosti 220 voltov ustrezajo električni moči približno 3,5 KW.

Opomba: termoelement je lahko vgrajen v napravo ali daljinsko. Tako se električno talno ogrevanje običajno uporablja na daljinskem senzorju, položenem v estrih ali pod zaključno prevleko.

Skupščina

Kakšna pravila je treba upoštevati pri namestitvi termostatov na ogrevanje z lastnimi rokami?

Kljub razliki v napravah naprave je navodila univerzalna:

  • Termostatski senzor glave ali temperature mora biti nameščen zunaj toka zraka navzgor od radiatorja ali povezav z njim. To se praviloma doseže s horizontalno namestitvijo glave; daljinski senzor lahko postavite kjerkoli v sobi.

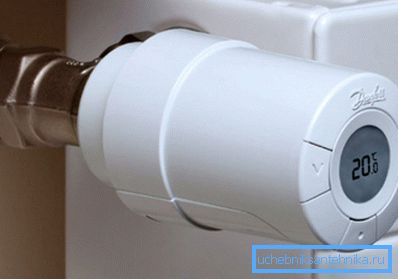

Vodoravna vgradnja termične glave bo preprečila ogrevanje z vročim zrakom.
  • Priporočljivo je, da napravo postavite izven svetleče površine.. Neposredna sončna svetloba ogreva ohišje in temperaturni senzor, ki vpliva na natančnost kalibracije.
  • Termostatski ventili, tako kot vse dušilne naprave, predvidevajo prisotnost obvoda med priključki na radiator. Ko so grelniki priključeni v seriji, se bo celotno vezje dotaknilo.

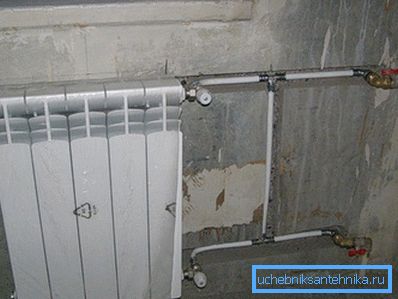

Na sliki je jasno viden mostiček pred dotrajano napravo.

Zaključek

Upamo, da bo naš miniaturni pregled sodobnih tržnih ponudb zanimiv in uporaben bralcu. Dodatni materiali, kot ponavadi, bodo v tem članku ponudili videoposnetek. Uspehi!
