Testiranje tlaka ogrevalnega sistema: namen, značilnosti,

Preizkušanje tlaka in splakovanje ogrevalnega sistema je obvezen postopek pred zagonom ogrevanja. Na koncu postopka je izpolnjen obrazec testnega certifikata, kar je obvezen dokument, ki kaže uspešno izvedbo ogrevalnega omrežja.

Povedali vam bomo, kaj je ogrevanje ogrevanja in kako je treba storiti.

Hidravlični preskus cevovodov

Opredelitev in postopek

Testiranje tlaka in izpiranje ogrevalnih sistemov je potreben postopek, ki je sestavljen iz hidravličnega testiranja objekta za prisotnost puščanja in slabe kakovosti priključkov. Preizkus je, da je cevovod napolnjen z vodo, zrak je odstranjen s pomočjo ventila za odzračevanje zraka, oprema za preskušanje tlaka pa je priključena na ogrevalni sistem (glej tudi člen Meet - Air Heating Systems).

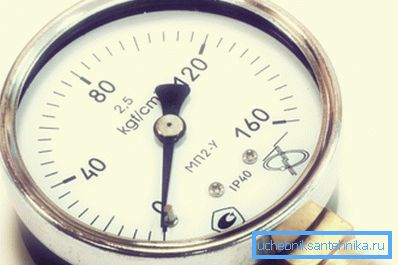

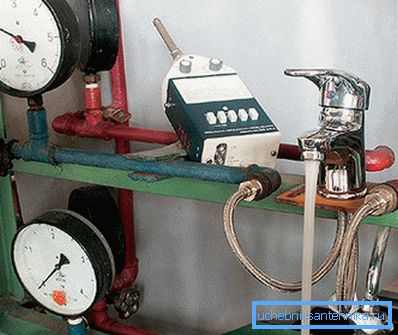

Kompresor vbrizga tlak, ki je 20-50% višji od naznačenega obratovalnega, in cevovod ostane v tem stanju 30 minut. V tem času se tlak nadzira z merilnikom tlaka in če ne pade, to pomeni, da je mreža tesna. Nove sodobne ogrevalne kroge se testirajo z dvojnim presežkom delovnega tlaka.

Če pa se v 30 minutah zabeleži padec tlaka, se stiskalnice za gretje izklopijo, voda se izsuši in vsi deli segrevanja se preverjajo zaradi puščanja. Ko je uhajanje ugotovljeno in odpravljeno, se postopek ponovi.

Na koncu je na podlagi opravljenega dela izdelana ocena za zatesnitev ogrevalnega sistema, ki prikazuje stroške posamezne faze dela in stroške ukrepa kot celote (po OKDP - "4530195 Testni hidravlični in pnevmatski cevovodi") ter preskus tlaka.

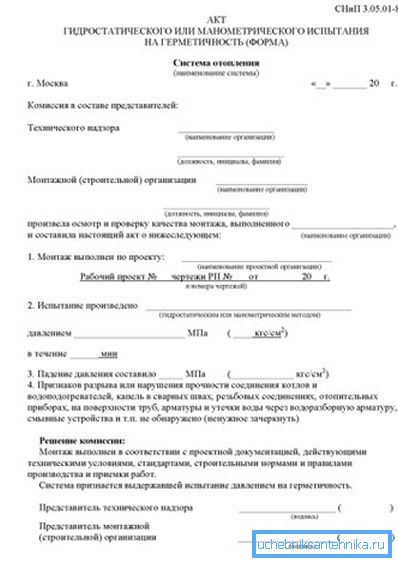

Bodite pozorni! Po uspešnem preizkusu inšpektor pripravi dejanje preizkušanja tlaka, ki ga podpiše predstavnik organizacije za namestitev in predstavnik tehničnega nadzora. Po zaključku se objekt sperme in začne delovati.

Oprema in osebje za testiranje tlaka

Klasičen primer opreme za vodenje hidravličnih preskusov je ogrevalna stiskalnica. Ta naprava je priključena na vezje za nadzorovano povečanje tlaka v ceveh.

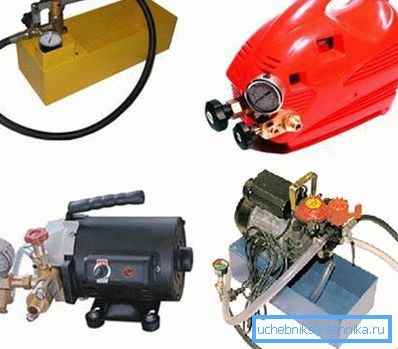

Črpalka za testiranje tlaka ogrevalnih sistemov je lahko ročna ali električna. Ker za večino lokalnih ogrevalnih omrežij zasebnih hiš in visokotlačnih hišic ni potrebno, je testiranje ročnega tlaka precej dovolj.

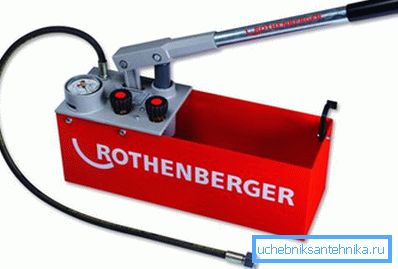

Ročne črpalke za tlačne preskuse ogrevalnih sistemov lahko razvijejo napor od 25 do 60 bara ali več, kar je dovolj, da preverite tesnost ne samo v deželi, temveč tudi v petnajstiški zgradbi mesta.

Prednosti uporabe ročnih naprav:

• Zaradi majhne velikosti in teže naprave je mobilna tudi v običajnem stanovanju. Ročna črpalka bo primerna tako za poklicno dejavnost kot tudi za osebno uporabo;
• Sorazmerno nizka cena opreme omogoča dostopnost širše javnosti.. Za razliko od specializirane električne opreme imajo ročni stiskalniki povsem ugodne cenovne oznake;
• Obseg obratovalnih parametrov v celoti ustreza potrebam malih in srednje velikih ogrevalnih naprav.. Črpalka vam omogoča, da dosežete dvojno operativno zmogljivost običajne mreže zasebne hiše;
• Za preprosto zasnovo je značilna visoka zanesljivost in dolgoročno delovanje brez okvar in okvar.. Črpalka je zelo preprosta in ni nič posebnega v tem, da ga zlomite.

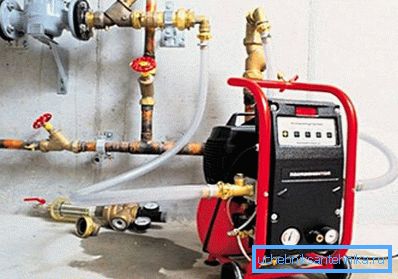

Za testiranje velikih in obsežnih vezij na velikih lokacijah, večnadstropnih stavbah, proizvodnih obratih itd. uporabite električne črpalke, ki črpajo vodo pod visokim tlakom, ki je nedosegljiv za ročne mehanizme. Opremljeni so s samosesalno črpalko in so sposobni razvijati silo do 500 kgf / cm2 (bar).

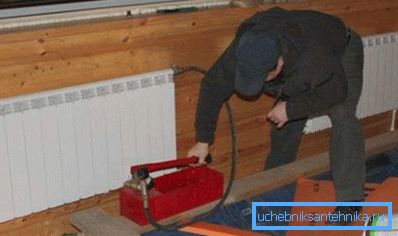

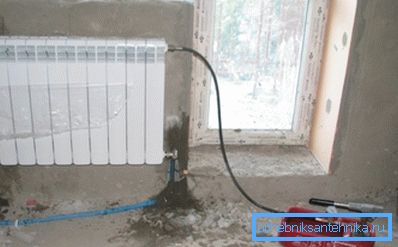

Električne enote se lahko vgradijo v črto ali so priključene na katerokoli luknjo. Najpogosteje je cev priključena na odtočni ventil ali skozi katero se cev napolni z vodo. Prav tako se uporablja povezavo z radiatorjem skozi priključek za žerjav Mayevsky.

Električni stroji so običajno opremljeni s krmilno enoto z avtomatsko zaščito pred pregrevanjem. Če se temperatura motorja dvigne nad nastavljeno mejo, potem zaščita sprosti tlak in omogoča, da se enota počiva.

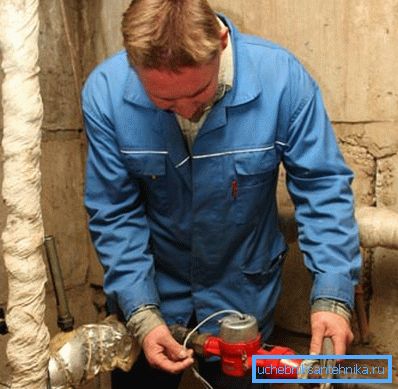

Za majhna omrežja, značilna za hiše v državi in ​​druge manjše zgradbe, je raven napora nižja - do 2 atm. Take mreže je mogoče preveriti z običajnim pritiskom vode. Ogrevalni cevovod je povezan s centralnim vodovodnim omrežjem, v njem nastane tlak približno 2 kgf / cm2, nato pa objekt pregledamo zaradi uhajanja in drugih napak.

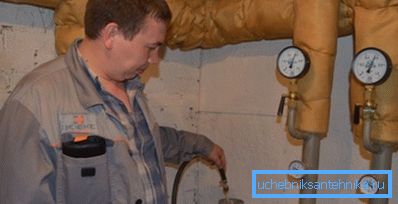

Bodite pozorni! Če ste gretje v državi postavili z lastnimi rokami, se lahko brez težav obvladate s testom. Toda v primeru urbanih visokih stavb je v navodilih potrebna obvezna udeležba javnih služb in storitev, ki opravljajo vzdrževanje objekta.

Predstavnik tehničnega nadzora ali predstavnik naročnika del prizna del.

V katerih primerih opravite testiranje tlaka

Ostanek je ugotoviti, kdaj je treba cev preveriti za moč.

V skladu z določbami SNiP se preverjanje izvaja v takih primerih:

• Po namestitvi novega predmeta. Da bi ogrevanje začelo delovati, je nujno preskušeno z visokim tlakom;
• Po popravilu katerega koli dela omrežja ali katere koli ogrevalne naprave, okovja, opreme. Vsako depresurizacijo zahteva ponovno testiranje;
• Po zamenjavi katerega koli dela cevovoda, po odpravi kakršne koli kršitve integritete cevi ali slabe kakovosti povezave;
• Pred začetkom ogrevalne sezone.

Bodite pozorni! Pred pritiskom na ogrevalni sistem je treba zunanje osebe in prebivalce evakuirati iz prostorov. Iz varnostnih razlogov se delo izvaja na praznem objektu.

Zaključek

Pregledali smo preizkus ogrevanja in povedali, kaj je. Če vas zanimajo podrobnejše informacije, si oglejte videoposnetek in preberite druge gradiva na naši spletni strani.
