Triglavni ventil za ogrevanje: namen, naprava, značilnosti

Za vgradnjo ogrevalnih sistemov se uporabljajo različni zapiralni in regulacijski ventili in za uspešno montažo vodovodne opreme z lastnimi rokami je to potrebno razumeti. Želimo razmisliti o eni izmed najbolj funkcionalnih tipov takih ventilov - tristranskega ventila.

Multiport žerjavi

Naprava

Trosmerni ventil je T-oblika razvejane cevi z mehanizmom za zaklepanje in prilagajanje. Naprava ima dva vhoda in en izhod, in če jo obrnete nasprotno - en vhod in dva izhoda.

Vhodni vhodi so označeni s črkami A in B ter izhodom - AB.

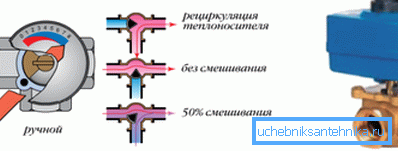

Zaklepni mehanizem ima tri položaje (tri obrte):

1. V prvem položaju voda vstopi v vhod A in izstopi iz izhoda AB, medtem ko je vhod B popolnoma blokiran;
2. V drugem položaju se voda premika od vhoda B do izhoda AB, vhod A pa je popolnoma blokiran;
3. V tretjem položaju voda teče v oba vstopna mesta A in B, na izhodu AB pa dobimo mešanico dveh tokov.

Bodite pozorni! Navedene določbe so poštene za prilagajanje modelov. Izdelki, namenjeni samo za preklopne tokove, nimajo tretjega položaja.

Zaklepni mehanizem je mogoče urediti na različne načine:

• Sharovy. Oblikovano tako, da preklopite niti, tako da prekrivate enega od kanalov. Za prilagoditev je slabo;
• Rotacijski. Uporablja se za nastavitev, saj omogoča nemoteno odpiranje in zapiranje kanala;

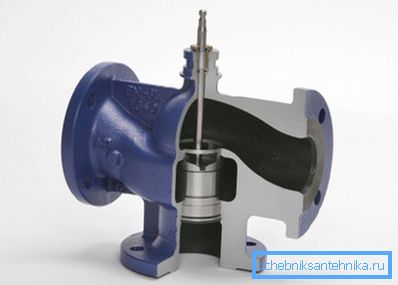

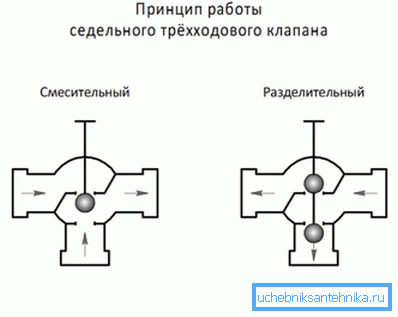

• Sedlo. Ima lahko tudi zaskočni in prilagoditveni dizajn.

Mehanizem upravljate ročno s pomočjo ročaja (ročnega kolesa) ali s pomočjo električnega pogona. Opremljeni z servosom, so izdelki vgrajeni v sisteme z avtomatskim krmiljenjem.

Bodite pozorni! Kljub taki pomembni funkcionalnosti in določeni nepogrešljivosti je zasnova naprave precej preprosta, zato je njena cena nizka.

Namen in funkcije

Trosmerni ventil lahko izvaja tri funkcije:

1. Mešanje pretoka hladilne tekočine. Uporablja se, kadar je potrebno mešati povratni tok v dovod, da znižate temperaturo dovoda v nizkotemperaturne tokokroge ali prilagodite moč radiatorjev brez spreminjanja delovanja kotla;
2. Razdelitev enega toka v dva kanala. Uporablja se za izpust ogrevane hladilne tekočine na sistem za vročo vodo ali rezervoar, kotlov itd .;
3. Preklopite smer hladilnega sredstva. Uporablja se, če več naprav deluje v istem sistemu, kot tudi, da preklopite vezje v način recirkulacije.

Upoštevajte enega najpogostejših primerov: grelni kotel je povezan z ožičenjem radiatorjev in ogrevanim talnim kolektorjem. Kot je znano, ima toplotni nosilec za radiatorje temperaturo okoli 70-95 stopinj, medtem ko se toplotni nosilec za sistem toplih tal ne sme segreti nad 40 do 50 stopinj.

Če znižamo temperaturo hladila, potem radiatorji ne delujejo normalno, hiša pa bo postala hladna. Če vročo vodo služimo v vreli vodi, je neprijetno hoditi po tleh. Kaj naj storimo?

Tukaj je tri-smerni ventil priročen. Povratni cevovod je povezan z dovodom zbiralnika toplega talne obvode s tricotnim ventilom, ki je nastavljen na način mešanja.

Posledično se hladni tok iz povratnega toka pomeša v tople vode in temperatura nastalega curka je povprečna na 40 do 50 stopinj, ki jih potrebujemo. Po želji z nastavitvijo položaja lopute lahko dvignete ali znižate temperaturo v konturi tla.

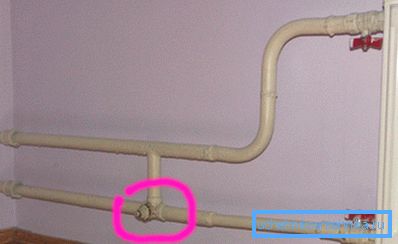

Drug primer je povezava radiatorja s pomočjo bypassa na enak način. Ko je pipa v mešalnem položaju, temperatura radiatorja postane nižja od temperature hladila, ki teče iz kotla, medtem ko ostali deli dobijo manj ohlajene vode.

Če zamenjamo ročaj in izklopimo obvod, potem bo radiator poln zmogljivosti. Če želite izklopiti napravo, preprosto postavimo ventil v način zaustavitve vračanja in odprite bypass ter zaustavite zaporni ventil na dovodu radiatorja. Po tem hladilno sredstvo kroži okoli te baterije.

  Bodite pozorni! Možno je uporabiti štirismerni ventil, ki ne zahteva obvoza.

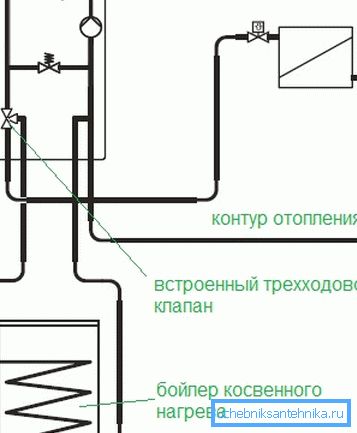

Nazadnje, navodila dovoljujejo uporabo večtočkovnega ventila v večkokotnih sistemih z vzporednimi kotli za ogrevanje, kotlom in indirektnim ogrevalnim kotelom, z vodo za ogrevanje in oskrbo s toplo vodo. Naprave omogočajo ločevanje tokov in uravnavanje njihove temperature, kar zagotavlja skupno delovanje več enot in vezij.

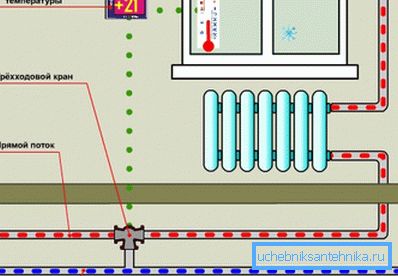

Bodite pozorni! Če je ventil s servo pogonom priključen na termostat, potem ko temperatura sobne temperature pade, bo krmilnik dati ukaz motorju in zaprl obvod. Ko dosežete želeno vrednost, se naprava vrne v način mešanja.

Zaključek

Trosmerni ventili omogočajo mešanje, ločevanje in preklapljanje smeri pretoka v tokokrogih ogrevalnih sistemov. Videoposnetek vam bo pomagal vizualno preveriti njihovo učinkovitost in funkcionalnost.
