Vakuumski radiatorji: pripomoček in načelo delovanja, tanke

V prizadevanju za povečanje učinkovitosti ogrevalnih naprav so proizvajalci poleg tradicionalnega železa in jekla začeli uporabljati baker in aluminij pri proizvodnji radiatorjev. Kasneje je prišla ideja, da se ustvari vakuumska baterija - zaradi pametne zasnove takšnega grelnika se mora takoj segreti in njegova moč lahko presega najboljše bimetalne nasprotnike. Hkrati je lahko mobilna (dovolj je, da se električni vakuumski radiatorji priključijo) in pretokom (priključen je na ogrevalni sistem).

Naprava in načelo delovanja

Ključna razlika med pretočnim vakuumskim radiatorjem in običajnim radiatorjem je, da se hladilna tekočina samo premika skozi dno (cev prehaja skozi dno grelnika). V klasičnem litoželezni radiatorju je vroča voda navadno dobavljena od zgoraj in skozi vse odseke segrevamo kovino.

V vakuumskih napravah za segrevanje površine se uporablja nekoliko drugačno načelo:

• ogrevalna cev z vročo vodo se segreva do vrelišča tekočine, ki se v tovarni vrača v radiator;
• potem ta tekočina izhlapi in se dvigne na vrh delov;
• ohladi in kondenzira na notranji površini sten. Tekočina pod gravitacijskim gibanjem se premika na dno in cikel se ponovi.

Uporaba navadne vode bi privedla do povečane porabe energije zaradi njegovega izhlapevanja, zato te baterije uporabljajo posebno tekočino, ki vreče s tekočino. Praviloma se uporablja litijev-bromidna tekočina, da se zmanjša energija, potrebna za njegovo izhlapevanje, zrak iz črpalke iz akumulatorja. Zaradi tega je vrelišče zmanjšano na 35?

Bodite pozorni! Litij-bromidno tekočino ne moremo imenovati kot koristno za zdravje, zato je treba, če radiator izteče, nemudoma ustaviti njegovo delovanje.

Opisano načelo delovanja vakuumskih grelnih radiatorjev se uporablja v vseh in vseh teh napravah za ogrevanje. Samo sestava tekočine, delovna temperatura (odvisno od sestave tekočine) in videz naprave se lahko spremenijo.

Prednosti in slabosti

Teoretično opisana zasnova je brez resnih pomanjkljivosti.

Prednosti proizvajalcev običajno vključujejo:

• visoka stopnja ogrevanja (ponavadi v sekundah);
• zagotovljena odsotnost zastojev v zračnem prometu - preprosto nimajo prostora za oblikovanje, ker hladilno sredstvo prehaja skozi 1 cev;

• količina hladila v sistemu ogrevanja ne sme biti prevelika. Dovolj je 10-15 litrov, ker kotel ne dela ves čas, porabi manj energije za ogrevanje vode;
• proizvajalci prav tako trdijo, da imajo vakuumski radiatorji povečano odvajanje toplote v primerjavi z običajnimi radiatorji (o tem bo podrobneje obravnavano);

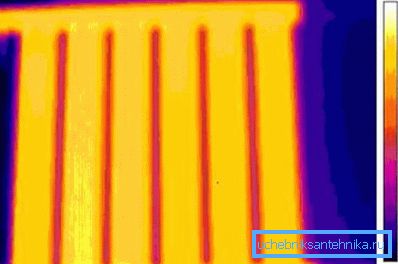

• enakomerno ogrevanje;

• nizka hidravlična odpornost.

Med pomanjkljivostmi lahko opozorimo:

• visoki stroški, cena je večkrat višja od stroškov običajnih radiatorjev;

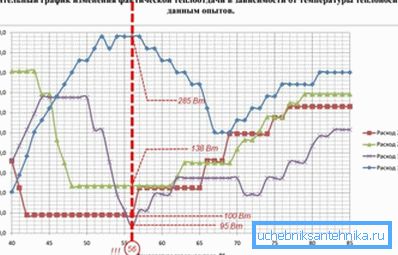

• učinkovitost naprav te vrste je močno odvisna od temperaturnega režima. Na primer, ko temperatura hladilnega sredstva naraste nad priporočeno vrednostjo, se tekočina z nizkim vreliščem popolnoma spremeni v plinasto stanje, zaradi česar se prenos toplote iz radiatorja pade desetkrat. Topla voda preprosto prehaja skozi cev in toplota se ne prenaša preko njega na stene baterije.

Bodite pozorni! Pri centraliziranem ogrevalnem sistemu je treba izbrati vakuumske baterije ob upoštevanju točno tisto, kar je temperatura oskrbe.

Več o vakuumskih grelnikih

Kljub dejstvu, da proizvajalci trdijo na vrsti prednosti v primerjavi z običajnimi baterijami, vakuumski analogi še niso tako razširjeni. Med glavnimi razlogi za to je mogoče ugotoviti ne samo visoke stroške, ampak tudi pomanjkanje pomembnih statističnih podatkov o njihovi uporabi.

Ali obljube proizvajalcev ustrezajo resničnosti

Proizvajalec katerega koli izdelka skuša poudariti prednosti svojega izdelka in skromno molčati o svojih slabostih. Pri vakuumskih radiatorjih je zgodba enaka, celotno vprašanje je, kako daleč je realnost iz teorij in oglasnih letakov.

Takšne lastnosti vakuumskih baterij lahko izločimo, o katerih prodajalci ne govorijo:

• Baterija je le posrednik, katerega vloga je preprosto prenos energije iz kotla v hišo. Skladno s tem se prenos toplote ne more povečati samo zato, ker se zrak črpal iz njega in napolni z vrenjem tekočine, baterija ni generator moči in ne proizvaja ničesar sama;

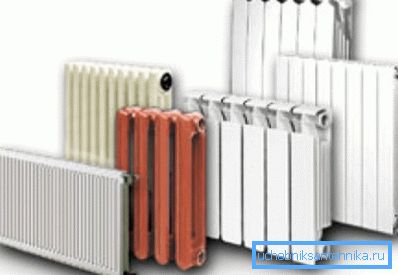

• vakuumski radiatorji segrejejo veliko hitreje kot debele litje železove baterije. To preprosto nima smisla, še vedno potrebuje več kot eno uro, da se ogreje standardna soba. Torej zmagovanje v nekaj minutah je povsem nepomembno;

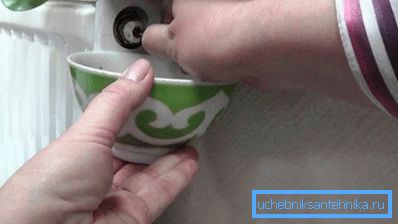

• resnična in popolna odsotnost zastojev v zračnem prometu. Toda v običajnih baterijah to že dolgo ni več problem. Preprosto namestite ventil Mayevsky na zgornji del grelca, presežni zrak pa se lahko izprazni neodvisno;

Bodite pozorni! Če želite to narediti, morate med namestitvijo zagotoviti tudi pravilno naklon radiatorja. On se nekoliko nagne, tako da se ves zrak zbira v zgornjem delu, na dotik.

• korozija in zamašitev vakuumskega grelnika prav tako ni mogoče - razlog je v tem, da hladilno sredstvo ne kroži skozi akumulatorske dele;
• V avtonomnih ogrevalnih sistemih z naravno cirkulacijo lahko pride do težav. Dejstvo je, da v njih hladilno sredstvo premika zaradi razlike v višini med grelnikom in baterijo. V primerjavi s konvencionalnim ogrevalnim sistemom je višinska razlika manjša glede na višino baterije, oziroma se bo tudi tlak v cevi zmanjšal;

• kot za hidravlično odpornost, je res majhen, toda za gostitelja ta parameter ni povsem pomemben. Ta kazalnik ima pomemben učinek samo za podjetja, ki se ukvarjajo s servisiranjem ogrevalnih sistemov;
• vakuumski radiatorji v avtonomnem ogrevalnem sistemu zahtevajo majhno količino vode v sistemu, vendar bo potrebno pogosteje vklopiti kotel, da bi ohranili stalno temperaturo. Torej tega parametra tudi ne moremo imenovati nesporna prednost vakuumskih naprav nad običajnimi. Poleg tega sodobni radiatorji stanejo sorazmerno majhno količino vode;

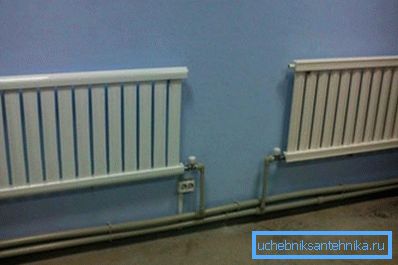

• v opisu običajno rečemo, da radiator deluje tudi pri nizki temperaturi hladila, to je res, vendar je tudi emisija toplote nizka. Zato je za doseganje udobne temperature v hiši z nizkotemperaturnim ogrevalnim sistemom potrebno povečati območje prenosa toplote (to je preprosto za nakup večjega števila dragih grelnikov);

• Prav tako je treba opozoriti, da je tekočina v bateriji daleč od neškodljive. In če uhajanje konvencionalne baterije ogroža le majhno škodo na premoženju, bo uhajanje tekočine litijevega bromida in njegovo izhlapevanje vplivalo na zdravje prebivalcev.

Močne izbire

Glede na vse opisane značilnosti dela vakuumskih radiatorjev jih je težko priporočiti za nakup. In tu je točka v visoki ceni, učinkovitost ni precej višja kot pri enakih bimetalnih grelnikih, in lahko dobite veliko težav.

Kljub temu, če ni težav s finančnimi sredstvi, potem je mogoče kupiti takšno baterijo, morate samo pravilno izbrati.

Izbirna navodila so naslednja:

• Najprej se morate seznaniti s temperaturo naprave. če je zasnovan za temperaturo hladilne tekočine 110-120 ° C in načrtuje ga namestitev v običajnem mestnem stanovanju, potem lahko pozabite na navedeno uspešnost;

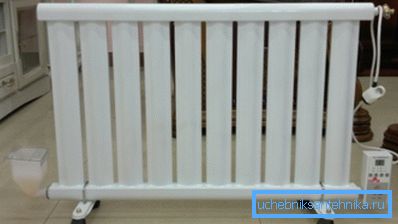

• potem bodite pozorni na videz, zlasti kakovost slikanja. Barve ne smete brisati z nohtom, enakomerno nanesite na kovinsko površino in ne smejo imeti pigmentov in tokov. Slaba kakovost kaže, da je ta radiator slabe kakovosti;

• tekočina znotraj ne sme biti preveč. Dovolj je samo, da nagnite baterijo in poslušate - lahka šuma pomeni, da je vse v redu, gurgling kaže, da je veliko tekočine;
• zvari morajo biti čisti, gladki, brez zvišanja.

Domači vakuumski grelec

Pravzaprav je možno, da vakuumski radiator z lastnimi rokami. Vse, kar je potrebno za to, je stara običajna baterija in hlapljiva tekočina. Neprimerna je uporaba vode, ker se bo učinkovitost grelca zmanjšala.

Sestav se izvaja v naslednjem zaporedju:

• cev s toplotnim nosilcem bo potekala skozi spodnji kanal, tako da se čepi odstranijo na dnu cevi, da se cev vstavi, da so spoji zaprti;

• v zgornjem delu radiatorja boste potrebovali luknjo, da jo napolnite s tekočino z nizkim vreliščem. Alkohol je lahko izoliran od razpoložljivih analogov mešanice litijevega bromida, izhlapi se dokaj enostavno in je neškodljiv za človeka;

Bodite pozorni! Do konca ni treba napolniti baterije, dovolj je, da tekočina pokriva cev s hladilno tekočino.

• po tem, najtežji del je zračna črpalka. Brez kompresorja to ne bo delovalo;
• boste morali sami sami kalibrirati, da bi ugotovili optimalne pogoje delovanja. Temperaturo hladilne tekočine je mogoče povečati za 5-10 ° C in meriti površinsko temperaturo baterije za vsako novo vrednost.

Namesto pretočne cevi je mogoče vstaviti grelni element s termostatom. V tem primeru dobimo univerzalno napravo, ki jo lahko uporabimo kot dodatek k konvencionalnemu ogrevanju.

Povzemanje

Vakuumski grelni radiatorji so zanimiva ideja, ki zahteva resne raziskave. Do sedaj lahko učinkovitost takšnih grelnikov oceni le s pregledi redkih lastnikov, vendar s proizvajalci oglaševanja. V prihodnje, ob nižjih stroških, jih je mogoče obravnavati kot analogne običajnim radiatorjem.

Video v tem članku prikazuje načelo delovanja takšnih grelnih naprav.
