Varnostni ventil ogrevalnega sistema - zanesljiva zaščita

Vprašanje varnosti pri oblikovanju ogrevalnega sistema je namenjeno večji pozornosti, zlasti v primeru neodvisnega ogrevanja. Glavna nevarnost med ogrevalno sezono prihaja iz močnega povečanja tlaka, cevi pa preprosto ne morejo zdržati. Namestitev preproste varnostne naprave olajša izenačevanje tlaka v sistemu.

Značilnosti ogrevalnega sistema

Vsi elementi ogrevanja so bili prvotno načrtovani za delovanje pod določenimi pogoji. V procesu so pogosto primeri, ko tlak v ceveh dramatično naraste. In dobro je, če cevi zdržijo tak test, vendar nihče ne more jamčiti, da naslednjič ne bo prišlo do puščanja, zato je varnostni ventil ogrevalnega sistema preprosto nenadomestljiv.

Glede razlogov za močno povečanje tlaka v ceveh je mogoče razlikovati:

• prekomerno ogrevanje vode - ko se temperatura dvigne, se voda razširi, kar povzroča dodatne napetosti na ceveh in ventilih;

Bodite pozorni! Delno ekspanzijske posode pomagajo pri reševanju takšne težave. Presežna voda se preprosto nabira v rezervoarju.

• napaka pri izbiri premera cevi;
• če se ogrevanje napaja iz vodovodnega omrežja in tlak v njem presega to vrednost v ogrevalnem krogu;
• tudi navadni termični ventil za ogrevanje (tisti, ki je nameščen pred radiatorjem) lahko povzroči povečanje tlaka v dovodni cevi. To se najpogosteje zgodi v toplem vremenu, ko je pretok vode v radiator zmanjšan na minimum;
• Motnje v obtočni črpalki so lahko tudi eden od razlogov.

Kako zagotoviti varnost

Pri nameščanju katerega koli ogrevalnega sistema je bilo uporabljeno tako "varnostna skupina". Ta izraz se nanaša na vrsto naprav, ki vam omogočajo spremljanje delovanja sistema in takojšnje odpravljanje težav.

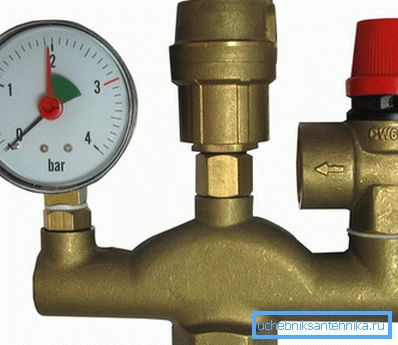

Varnostna skupina običajno vključuje:

• manometer;
• odzračevanje zraka - omogoča odstranjevanje zraka iz cevovoda;
• Pravzaprav je varnostni ventil za ogrevanje naprava, ki vam omogoča, da v nekaj sekundah izpustite presežni tlak.

Razvrstitev

V ogrevalnih sistemih stanovanj in zasebnih hiš se uporabljajo izključno vzmetne naprave z nenehno nastavljivimi. Z razmerjem učinkovitosti, zanesljivosti in stroškov - to je idealna možnost.

Na splošno pa obstaja še več tipov tovrstnih naprav:

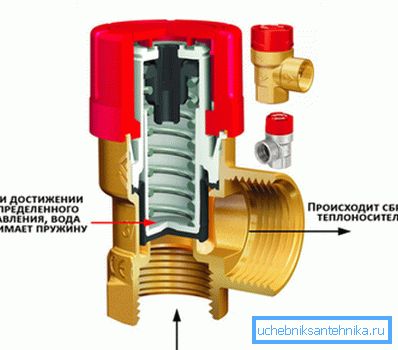

• spomladi - v takšnih napravah je kolutna palica vzmetno obremenjena in pri normalnem tlaku je ventil zaprt. Takoj ko se tlak začne povečevati, se vzmet stisne in skoznja luknja poveča - presežek medija za prenos toplote se dovaja v ločeno posodo ali v vrnitev;

Bodite pozorni! Tlak, potreben za odpiranje ventila, mora biti vsaj 10-15% višji od delovne številke v ceveh.

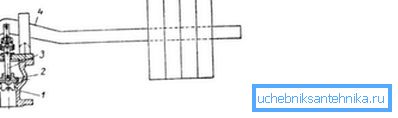

• ročne naprave odlikuje ga visoka cena in možnost prilagodljivega prilagajanja napora, potrebnega za njegovo odpiranje. Breme je na vzvodu in je pritrjeno na to, da se lahko premika. S prilagoditvijo položaja obremenitve ročice lahko povečate / zmanjšate napor, potreben za odpiranje.

Razvrstitev in stopnja ter način izterjave je mogoče navesti:

• če dvigalo ne presega 0,05 višine sedeža, se taka naprava šteje za nizko dvigalo;
• naprava za polni dvig zagotavlja gibanje zaklopa na razdalji, ki je enaka višini sedla (ali celo večji od njega).

V zvezi z načinom nastavitve je lahko kontrolni ventil za ogrevanje:

• z gladko nastavitvijo - na primer lahko prinesete vzmetni tip. Premikanje vrat je odvisno od tlaka v cevi;
• z dvostopenjsko nastavitvijo - nastavljena je določena mejna vrednost tlaka, nad katero se prehodna odprtina samodejno odpira, kar se zgodi skoraj takoj. Uporablja se v industriji, kjer lahko izgubo celo nekaj sekund povzroči resne posledice.

Vrnitev in bypass naprave

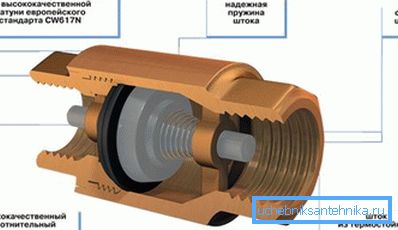

Kontrolni ventil v ogrevalnem sistemu omogoča premik hladilne tekočine samo v eni smeri. "Osvetlitev" takšne naprave je, da vzmetno obremenjeno steblo dovoljuje samo tok vode v eni smeri. Zahvaljujoč navojnim priključkom za namestitev ni težko.

Včasih je namesto varovalke na odprtem tipu za ogrevanje uporabljen obtočni ventil. Njena glavna funkcija je enaka - izenačitev tlaka v sistemu, vendar če odprta možnost preprosto odstrani presežek hladilne tekočine, bo analogni by-pass preusmeril vodo v ogrevalnem krogu.

Če so pred radiatorji nameščeni termostati, potem lahko v toplem obdobju pride do situacije, ko vsi precej močno blokirajo pretok vode v akumulatorje. Zaradi tega se tlak v napajalni cevi dvigne.

Če je na izstopu iz kotla nameščen obvodni ventil, bo preprosto preneslo del hladilne tekočine iz dovodne cevi v izpustno cev. Torej, če uporabljate grelni ventil, je potrebna dodatna zaščita ogrevalnega sistema.

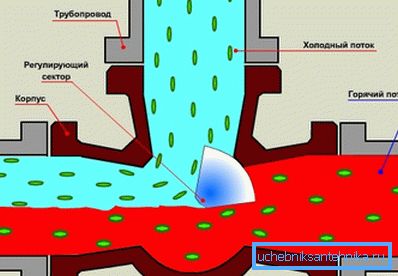

Trikratni ventili

Glavna razlika te vrste naprave je vhodni izhod 1 in 2 izhoda.

Zahvaljujoč tej tri-smerni napravi se lahko uporabijo za doseganje:

• mešanje vročega hladila z ohlajenim;

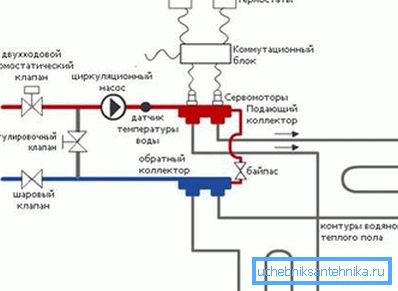

Bodite pozorni! To je potrebno, če uporabljate nizko temperaturno ogrevanje (topla tla). Trosmerni ventil vam omogoča organiziranje mešanja hladilne tekočine od povratka v dovodno cev in preprečuje tveganje za dovod tople vode.

• Trosmerni ventil za ogrevanje vam omogoča izoliranje enega ogrevalnega krogotoka iz drugega (to je morda potrebno, če se uporabljajo različni mediji za prenos toplote).

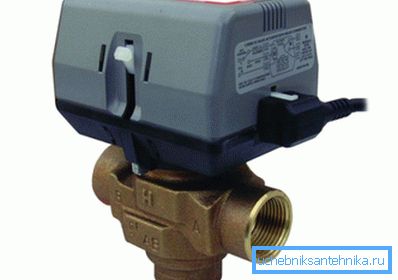

V notranjosti ohišja je loputa ali krogla, katere vrtenje uravnava tok hladilne tekočine. Servo pogon, povezan s sobnim termostatom, lahko uporabljate za krmiljenje dušilca.

Nekaj ​​besed o namestitvi

Namestitev vseh elementov varnostne skupine poteka ročno. Pri namestitvi varnostne naprave ne sme biti nobenih težav, ker se uporabljajo navojne povezave. In glavno vprašanje je, kje naj se vse te elemente postavijo.

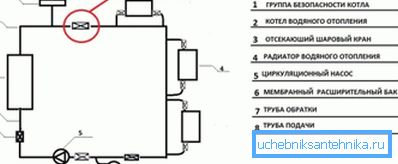

Naprave varnostne skupine morajo biti nameščene na območju dovodne cevi na kotlu. Druga subtilnost je, kje namestiti zapiralne ventile, ki omogočajo takojšnjo rezanje grelnika v primeru okvare.

Navodila za pravilno namestitev varnostne skupine zahtevajo namestitev zapornega ventila za skupino teh naprav. V tem primeru vam bo varnostni ventil omogočil ponastavitev odvečne hladilne tekočine in po tem, ko bo kotel odklopljen, ogrevalni kotel shranite pred poškodbami.

Možnosti namestitve za zaporni ventil pred varnostno skupino in neposredno na delu cevi, ki vodi do njega, se štejejo za napačne. V tem primeru se bo ob izklopljenem kotlu izklopila varnostna skupina in utegne utrpeti ogrevalni kotel.

Povzemanje

Namestitev varnostnega ventila vam omogoča povečanje zanesljivosti ogrevalnega sistema. Zahvaljujoč tej preprosti in poceni napravo, tlaka ne bo več ogrožala integritete cevi, ogrevanje pa bo trajalo več let.

Videoposnetek prikazuje načelo delovanja pomladne varnostne naprave.
