Ventil za radiator. načelo delovanja termostata. mehanski in

Po tipih se regulacijski ventil za radiatorje lahko razvrsti v dve vrsti - to je mehanizem z nastavljivo intenziteto pretoka hladilne tekočine in ločen, ki je lahko odprt ali zaprt.

Če je v prvi enoti vse jasno, je drugi, termostatski, razdeljen na elektronsko z različnimi vrstami logike in mehansko, z različnimi polnili, na katerih je odvisna kakovost delovanja. Zato se bomo bolj osredotočili na termostatske naprave in njihovo napravo ter gledali video v tem članku.

Nadzor podnebja

Načelo delovanja termostata

• Toplotni nosilec, ki kroži v ogrevalnem sistemu, ima določeno temperaturo, ki se prenaša v radiator, ogrevalni zrak v prostoru, navaden ventil pa regulira hitrost pretoka, zaradi česar je baterija hladnejša ali bolj vroča. V primeru termostata je regulirana tudi temperatura v radiatorju, vendar se to izvede samodejno, odvisno od temperature zraka v prostoru.

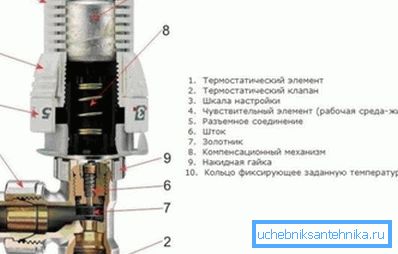

• Termostatski regulacijski ventil na radiatorju ima polnilo (trdno, tekoče ali plinasto), ki reagira na temperaturo zraka, to je, kadar je segreto, razširi in potisne palico, blokira prehod hladilnega sredstva, in ko se ohladi - zoži in palica se premakne nazaj, voda kroži v radiatorju. Elektronski termostatski regulator deluje na podoben način, vendar je veliko natančnejši.

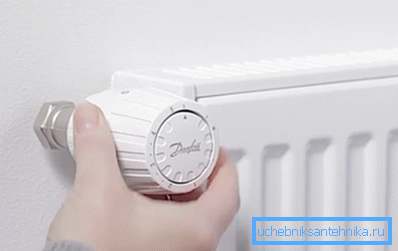

• Na primer nastavite gumb za nastavitev na 3 - ponavadi ustreza 20 ° C, kroženje hladilnega sredstva pa se bo nadaljevalo, dokler se temperatura zraka v sobi ne dvigne na 21 ° C, in ko se to zgodi, se bo polnilnik razširil, meh bo pritisnil na palico in prehod bo blokiran. Ko temperatura zraka v prostoru padne na 19 ° C, se polnilo zmanjša, in voda bo potisnila steblo nazaj, s čimer odpre prehod za kroženje v radiatorju.

Mehanski termostati

Opomba Vsi termostatski regulatorji mehanskega tipa so razdeljeni v tri skupine glede na polnjenje meha z različnimi polnili. Torej so lahko trdne snovi, kot so parafin, stearin ali ozokerite, tekoči, kot alkohol ali olje, ali pa utekočinjeni plin.

V primerih, ko je meh napolnjen s parafinom, stearinom ali ozokeritom, je reakcijski postopek precej zaviran - polnilo doseže zahtevano stanje le 40 minut po tem, ko je bila v prostoru določena želena temperatura.

In ker je reakcija naprave programirana na eno stopnjo, preprosto nima časa za delo na pravi temperaturi in napaka, praviloma že doseže 1,5?. To pomeni, da če nastavite 20?, Potem ne bo delovalo pri 19-21 ° C, temveč pri 17,5-22,5 ° C.

Naslednji negativ takega pripomočka je vpliv tujih dejavnikov, na primer parafinski vosek se lahko segreje z zadnje stene hladilnika, ki se nahaja v bližini ali ohladi iz vlečkov. Vendar so mehanske naprave s trdnim polnilom najbolj zanesljive med svojimi kolegi (tekoča in plinska), poleg tega pa je cena za njih nekoliko nižja.

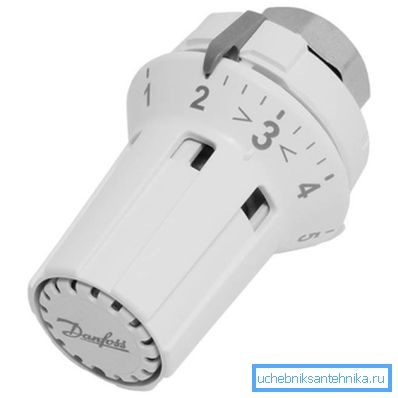

V primerih, ko je regulator napolnjen z alkoholom ali oljem, meh reagira veliko hitreje - to se zgodi po 25 minutah - skoraj dvakrat hitreje kot pri trdnem polnilu. Ti videzi so po videzu bolj kompaktni, saj so mehovi tukaj manjši, zato je glava z nastavitvenim gumbom stisnjena v velikosti.

Takšna naprava lahko deluje pravilno pri temperaturi hladilne tekočine 50-80 ° C, vendar je napaka tukaj možna, odvisno od proizvajalca pa bo 0,9-1,5 ° C.

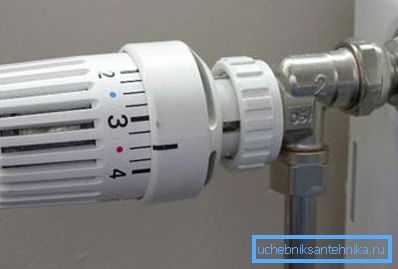

Med mehaniki je najbolj popoln termostat s plinskim mehom - njegova zamuda pri reakciji na zvišanje ali znižanje temperature v primerjavi s trdnimi delci in tekočinami je minimalna.

Potrebno ga je le 8 minut, da se odzove na spremembo temperature zraka v prostoru - v primerjavi s 25 in 40 minutami, to je zelo malo! Razlog za to je precej preprost - meh je čim bolj oddaljen od sten regulatorja, kar povečuje svojo občutljivost, saj imajo tuji dejavniki le majhen učinek.

Opomba Regulatorji temperature katere koli vrste, neposredni in kotni, navodila ne priporočajo namestiti v bližini ogrevalnih naprav, v osnutkih in za zavesami. Ti dejavniki prispevajo k neuspehu mehanizma.

Tabela termostatskih nadzornih naprav DANFOSS

Elektronski termostati

Elektronski termo ventil za ogrevalni radiator je lahko dve vrsti - z odprto in zaprto logiko, to pomeni, da je prva možnost predmet programiranja, druga pa ni.

Razlikujejo se v aplikaciji, zato so naprave z zaprto logiko nameščene neposredno na radiatorje, programirljivi regulatorji pa so nameščeni v neodvisnem ogrevanju kot krmilnik. S pomočjo daljinskega senzorja zbira podatke o temperaturi v vsaki sobi in tako omogoča uravnavanje celotne temperature.

Pomembna slabost elektronskih termostatskih ventilov je njihova visoka cena in odvisnost od vira energije. Če je baterija mrtva ali je baterija izčrpana, naprava neha delovati.

Opomba Kadar so nameščeni na radiatorjih, morajo biti vsi tipi (baterij) vedno opremljeni z zapornimi ventili. To je lahko konvencionalni krogelni ventil ali konusni ventil.

Dodatne kontrole

Če imate pri ogrevanju nameščeno ločeno vezje, to je poleg radiatorjev vključeno tudi talno ogrevanje, potem boste zagotovo morali namestiti balansirni ventil hladilnika, ker baterije in tla potrebujejo različne temperature. Glede na zasnovo vezja (njene razvejitve) lahko uporabite trosmerni ali štirismerni termostatski ventil, ki redistribuira hladilno sredstvo preko želene (določene) temperature.

Načelo delovanja tukaj je precej preprosto - od kotla hladilno sredstvo vstopi v tristranski (štirismerni) ventil z enako temperaturo, ki je potrebna za ogrevanje radiatorjev, vendar previsoka za segreto tla.

Zato ventil blokira smer v tla in izpusti vodo v povratno cev - ko se cev na tleh ohladi - ventil se odpre in kroženje se nadaljuje na določeno temperaturno točko.

Zaključek

Na koncu bi rad omenil nastavitve termostatov, ki jih je nujno treba opraviti po njihovi namestitvi z lastnimi rokami - brez njih ne boste mogli prilagajati notranjega zraka. Če želite to narediti, morate zapreti vsa okna in vrata, obrniti gumb v levo in počakati, da se temperatura v sobi dvigne nad zahtevano 5-6 ° C.

Po tem zavrtite gumb do konca in počakajte, da se temperatura pade na želeno, in počasi začnite odpirati regulator, dokler ne zaslišite zvoka vode - pustite ga v tem položaju.
