Vertikalni radiatorji - njihove vrste, izračun in povezava

Takoj je treba reči, da se vertikalni radiatorji ne uporabljajo samo kot grelne naprave, ampak tudi kot predmet dekorativne dekoracije v prostoru - nekaj podobnega prvotnemu dodatku notranjosti. Govor v tem primeru govori o ogrevanju vode, zato nas zanima cevasto in panelno napravo iz bimetala ali aluminija, pa tudi njihove operativne lastnosti.

Poleg tega opozarjamo na nekatere nianse pri namestitvi takšnih grelnikov, poleg tega pa bomo v tem članku prikazali tudi videoposnetek.

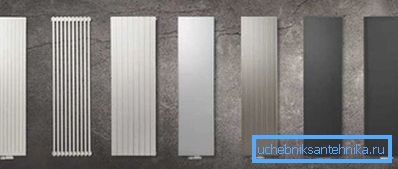

Vertikalni radiatorji

Če želite uporabljati navpične nestandardne radiatorje z dolgim ​​ogrevanjem v zaprtih prostorih (do višine 1800 mm), morate razumeti, da jih ni mogoče namestiti pod okna.

Posledično izgubite dodatno toplotno izolacijo, saj se tok toplega zraka, ki se dviga pred oknom, odreza hladni tok iz stekla. Toda isti položaj se ustvari s sistemom talnega ogrevanja, zato ni kritičen.

Vrste

  Opomba Dejstvo je, da so vsi radiatorji za sistem ogrevanja vode navpični, saj njihovo delovanje poteka v takem položaju. Lahko so izdelani iz različnih kovin, kar je dejansko odvisno od teže in cene. Poleg tega lahko neposredno vpliva na učinkovitost prenosa toplote.

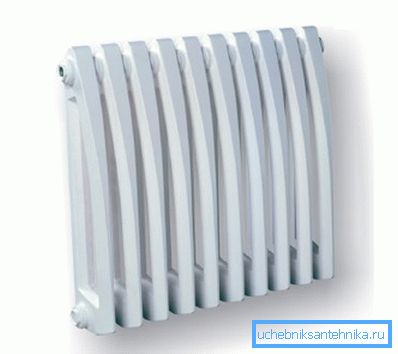

• Vertikalni radiatorji iz prašičjega železa spadajo v kategorijo cevastih (kolumnarskih) sekcij, to pomeni, da en odsek praviloma sestoji iz dveh navpičnih cevi ali stebrov, ki so med seboj povezani, in število teh odsekov se lahko izbere po svoji presoji.

Litoželec je še posebej dober v centraliziranih ogrevalnih sistemih, saj zaradi svoje debeline dolgotrajno segreje, vendar ohranja vročino za dolgo časa, kar je zelo primerno za občasno dobavo hladilne tekočine. Naprave za prašičje železo imajo dve veliki pomanjkljivosti - to je velik obseg (za avtonomne sisteme je predrag, za centralizirane pa je skoraj neopazno) in velika masa.

• Trenutno se jeklarski grelniki zelo pogosto uporabljajo, vendar so izdelani samo iz panela, ki delujejo po principu konvekcije - ne proizvajajo cevnih modelov iz jekla, čeprav jih je mogoče izdelati neodvisno, v nerjavni izvedbi. Zaradi velikega števila velikosti, majhne teže in sorazmerno poceni in privlačnega oblikovanja se pogosto nabirajo, čeprav se v večini primerov nanašajo le na avtonomne sisteme ogrevanja.

Glavna pomanjkljivost takih grelnikov je njihova dovzetnost za korozijo, zato navodila ne priporočajo, da jih uporabite v sistemih s centralnim ogrevanjem, saj lahko zaradi visokega tlaka preprosto pride do uhajanja.

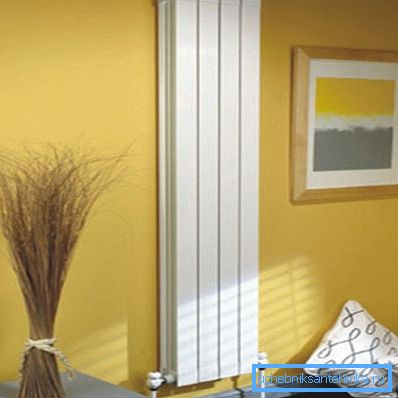

• Glavna prednost aluminijastih modelov je najvišja toplotna izguba in najmanjša teža med vsemi vrstami grelnikov te vrste, vendar med prednostmi seveda obstajajo številne pomanjkljivosti. Najprej je smiselno namestiti cevaste aluminijaste vertikalne radiatorje v centraliziranih ogrevalnih sistemih celo v nizkih stavbah, kjer delovni tlak ni zelo visok, ker je treba hladilnemu sredstvu dodati posebno protikorozijsko sredstvo, kar je možno le v avtonomnih sistemih. Poleg tega so stroški takega akumulatorja precej visoki, vendar ti pomanjkljivosti več kot kompenzirajo odlično obliko izdelka.

• Po videzu so aluminijasti in bimetalni modeli zelo podobni, poleg tega pa ima ena in druga cevasto vrsto kroženja hladilne tekočine, čeprav so tehnične značilnosti teh baterij zelo različne.

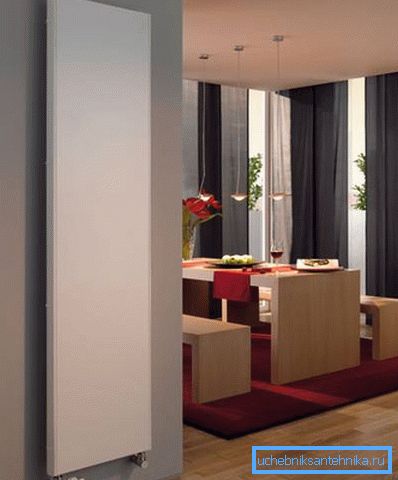

Tako je bimetalna struktura cevna posoda, kjer je jeklo znotraj, aluminij pa zunaj, zato so zaradi jekla podvrženi najvišjemu tlaku, ki je možen v ogrevalnih sistemih, in zaradi aluminija se njihov prenos toplote bistveno poveča.

Na vodovodnem trgu so takšni modeli verjetno najbolj zahtevni, saj se lahko namestijo v sisteme avtonomnega in centraliziranega ogrevanja (taki grelniki so tudi razstavljeni v oddelkih).

Ogledala in ravne radiatorje

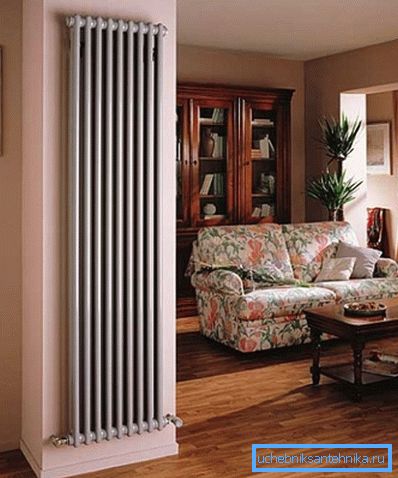

Takšni modeli, kot na vrhu fotografije, so praviloma vertikalni grelniki radiatorjev z nižjo povezavo, ki služijo kot odličen dodatek notranjosti prostora, hkrati pa ga ogrevajo.

Morda so za dekorativne prednosti to najlepši modeli, čeprav so v velikosti predvsem v primerjavi z drugimi grelniki, zato bodo zajel toliko prostora, kot ga potrebujete.

Takšni radiatorji imajo cevni sistem cirkulacije vode in odličen prenos toplote - na primer, pod tabelo izdelkov ECA.

ECA plošča gladka

Zrcalo odbora ECA

Izračun in povezava

Pred priključitvijo grelnikov na vezje morate izračunati njihovo število ali samo enoto enote v skladu s količino ali kvadraturo stanovanja, kjer se bo namestitev izvajala.

Recimo, da namestite bimetalni vertikalni radiatorji ogrevanja, potem morate v priloženih dokumentih pogledati moč enega odseka, toda na primer vzemimo 185W, to so parametri Mirado.

Za sobe s stropi, ki ne presegajo 2,7 m, in debelino stene najmanj 0,6 m, se uporabi formula S * 100 / P, kjer je S površina prostora, P je moč enega odseka in 100 je število vatov, potrebnih za ogrevanje m². Če vzamemo sobo 30m², pomeni K_{število oddelkov}= S * 100 / P = 30 * 100/185 = 16.2, vendar je seveda bolje, če uporabljate 17 razdelkov.

Toda takšne izračune je mogoče doseči tudi z obsegom prostora, še posebej, če imate visoke stropove ali pa uporabite panelne radiatorje, ki jih ni mogoče razstaviti na odseke.

Uporablja formulo P = V * 41,

• kjer je P skupna moč grelnika,
• V je prostornina prostora
• in 41 je število vatov, potrebnih za ogrevanje m³

Vzamemo sobo z istim prostorom, vendar s 3m stropi, zato dobimo V = 30 * 3 = 90m³. Zato je P = V * 41 = 90 * 41 = 3690-3,69 kW - to je skupna moč enega ali več grelnikov, potrebnih za takšno sobo.

Če je ogrevalni krog že vgrajen, je z visokim radiatorjem zelo enostavno povezati svoje roke, še posebej, ker imajo običajno povezavo od spodaj ali od spodnjih strani.

Zelo pomembno je, da ga pravilno popravite in da ni bilo nobenega poševnega položaja, vhodi pa so bili točno v skladu z lokacijo okovja vezja, tako da je pravilna označitev pritrdilnih točk oklepa zelo pomembna. Vsak grelec mora imeti ventile in fitinge (pipe) na vstopu in izstopu, tako da se lahko samostojno razstavijo.

Zaključek

V vseh sobah ni vedno potrebna enaka temperatura zraka, zato je za regulacijo navpičnih radiatorjev ločeno drug od drugega, uporabljajo se avtomatski termostati različnih modelov. Bistvo delovanja takšne naprave je, da nastavite želeno temperaturo, ko jo dosežete, se ventil zapre in ko se pade, se prehod odpre.
