Vgradnja črpalke za ogrevanje zasebne hiše

Za učinkovito delovanje zasebnega hišnega ogrevalnega sistema je včasih potrebno namestiti dodatno opremo. Kotel, cevi in ​​radiatorji včasih niso dovolj za zagotovitev ustrezne ravni toplote z minimalno porabo goriva. Ena od teh dodatnih enot je obtočna črpalka. Namestitev te opreme bo pripomogla k znatnemu povečanju učinkovitosti ogrevanja in zmanjšanju stroškov. In kako namestiti črpalko za ogrevanje zasebne hiše bomo razpravljali v tem članku.

Kakšne vrste opreme

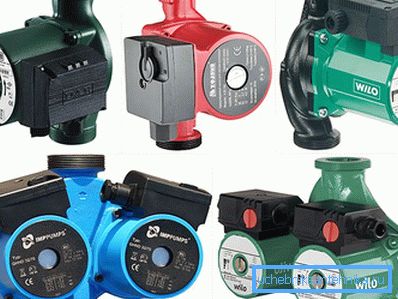

Vrste črpalk za ogrevanje

Pri načrtovanju sistema za ogrevanje doma ni potrebno vanj vključiti krožne črpalke. Vse lahko deluje brez te dodatne enote. Toda črpalka nudi pomembne prednosti:

  • Prvič, njegova namestitev zagotavlja normalno kroženje hladilne tekočine. Če ogreva voda teče skozi težo, se bo na radiatorje dotaknila vročih radiatorjev in celo do najbolj oddaljenih naprav za ogrevanje z bistveno nižjo temperaturo. Namestitev črpalke omogoča enakomerno segrevanje vseh elementov sistema.
  • Drugič, vključitev črpalke v sistem bo olajšala njegovo namestitev. Ta enota vam omogoča, da ne opazujete naklona cevi. Sama črpalka kroži hladilno sredstvo, zato ni potrebno izmeriti vseh parametrov.

Toda uporaba dodatne opreme ima negativne strani. Črpalka napaja električna energija. Ta funkcija povzroča dodatne stroške za ogrevalni sistem, hkrati pa je hlapljiva. Če se moč izklopi, je v hiši lahko hladno.

Kljub majhnim pomanjkljivostim se obtočne črpalke pogosto uporabljajo v ogrevalnih sistemih zasebnih hiš. In kaj so oni? Enota uporablja v svojem jedru električni motor, nameščen v ohišju iz nerjavečega jekla. Poleg tega je naprava opremljena z rotorjem, ki kroži hladilno sredstvo v sistemu.

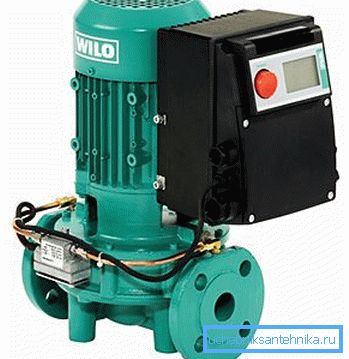

Suha rotorska črpalka
V skladu z načelom delovanja so obtočne črpalke razdeljene na:

  • suha;
  • mokro

V prvem primeru je enota opremljena s tesnilno pregrado, ki preprečuje vstop vode v notranjost. Takšne črpalke imajo visoko učinkovitost - do 80%, vendar ne brez njihovih pomanjkljivosti. Prvič, suhe naprave so zahtevnejše za servisiranje. Drugič, takšne črpalke so zelo hrupne, zato so nameščene v ločenem prostoru.

Naprave, ki delujejo po mokrem principu, ne potrebujejo skrbnega vzdrževanja in ne oddajajo hrupa. V tem primeru se rotor in rotor motor vstavita v hladilno sredstvo, kar dodatno igra vlogo mazanja in hlajenja. Toda te naprave imajo tudi svojo pomanjkljivost - to je nizko, v primerjavi s prejšnjo različico, učinkovitost dela (le približno 50%).

Montaža

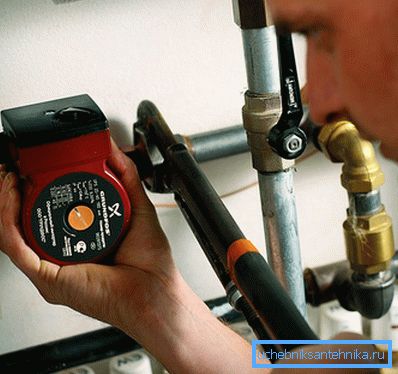

Namestitev črpalke

Zdaj pa govorimo o tem, kako črpalko postaviti v ogrevalni sistem. Na samem začetku morate izbrati pravi kraj za namestitev. Enota mora zagotoviti hiter premik hladilnega sredstva iz kotla na vse radiatorje. Praviloma, ne glede na to, ali se uporablja dvocevni ali enocevni ogrevalni sistem, je cirkulacijska črpalka nameščena blizu kotla na povratni cevi.

Za domače sisteme se pogosto uporabljajo naprave, ki delujejo po mokrem principu. V tem primeru bo izgledal sam postopek namestitve naprave z lastnimi rokami (upoštevajte primer namestitve na že operacijski sistem):

  • Najprej se kotla ustavi in ​​hladilno sredstvo se izsuši. Če je sistem delal že več let, potem je vseeno treba hidrotretirati vse cevi in ​​radiatorje.
  • Na območju, ki je izbran za namestitev obtočne črpalke, izdelamo obvod ali obvod. Ta dodatna podrobnost je potrebna, da celoten sistem ogrevanja deluje, ko je enota izklopljena ali zdrobljena in celo odstranjena. Pri urejanju obvoda uporabljamo cevi manjšega premera kot ostale.
  • Izdelujemo črpalko. Pri izvajanju tega dela je potrebno pozorno spremljati usmerjenost enote. Dejstvo je, da morajo biti črpalke, ki delujejo na mokrem principu, povsem potopljene v hladilno sredstvo rotorja in rotorja. Če se to ne zgodi, se njihova učinkovitost znatno zmanjša. Poleg tega se enota povečuje obraba, ker je hladilo mazivo za vse dele naprave.
  • Nato namestite dodatne elemente. Na vstopni in izstopni cevi črpalke je treba namestiti krogelne ventile. Zagotovili bodo možnost odstranitve enote za popravilo ali vzdrževanje. Poleg tega na vhodu namestite filter, ki preprečuje vdor suspendiranih delcev v enoto in podaljša življenjsko dobo.

Po tem so vsi priključki zapečateni s silikonsko tesnilno maso, sistem pa se lahko zažene. Upoštevati je treba, da je za učinkovito delovanje potrebno izlivati ​​zrak, kar pa je treba storiti vsakič, preden vključite obtočno črpalko.

Video

Ta videoposnetek prikazuje namestitev cirkulacijske črpalke GRUNDFOS v ogrevalnem sistemu:

Fotografija

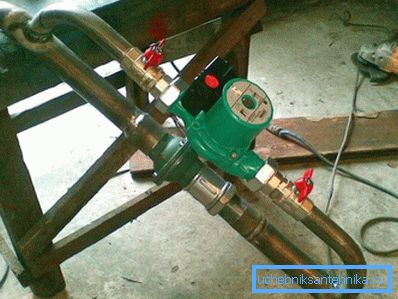

Priprava črpalk za vgradnjo v sistem

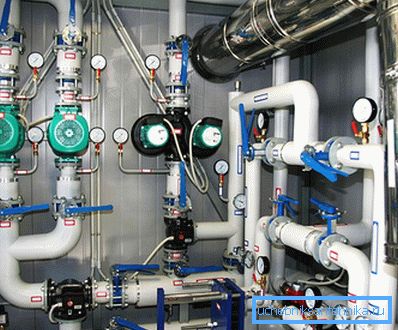

Črpalke v ogrevalnem sistemu

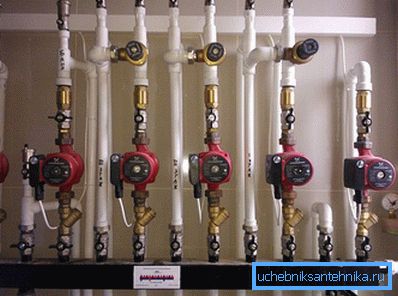

Črpalka za vsako podružnico

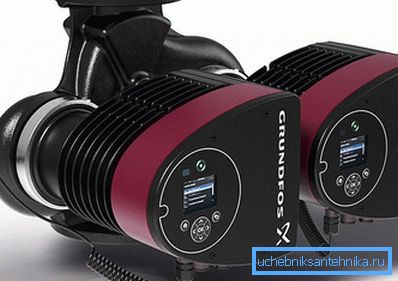

Sistem dveh polnih obtočnih črpalk

Gospodinjska energetska črpalka
