Vgradnja grelnih radiatorjev: kako popraviti baterijo brez

Namestitev baterij v razporeditev ogrevalnega sistema v stanovanju ali zasebni hiši je precej drago podjetje, saj je cena storitev najetih gradbenih posadk precej visoka. Zato mnogi izvedejo vgradnjo radiatorjev z lastnimi rokami.

Nič ni zapleteno. Celotno zaporedje akcij je podrobno opisano v nadaljevanju.

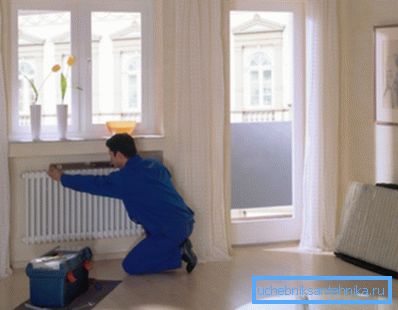

Samonastavni radiatorji bodo prihranili denar

Izbira priklopa s cevovodi

Preden namestite grelni radiator v stanovanje ali zasebno hišo, se morate odločiti, kako bo vročo vodo dobavljena in bo toplotni nosilec, ki je že dal toploto, izpraznjen. Namestitvena shema radiatorjev za ogrevanje je odvisna od načina urejanja ogrevalnega omrežja (enocevne ali dvocevne), samega oblikovanja baterij in števila odsekov v njih.

Razmislite o glavnih možnostih:

  1. Enosmerna povezava s stranskimi šobami. Ta način dobave hladilne tekočine je najbolj priljubljen. V tem primeru je vstopna cev priključena na vrhu akumulatorja, izpustno cev - na dno. Prednost rešitve je, da se na ta način doseže največja učinkovitost naprave.

Dovodna cev lahko priključite na dno ogrevalne plošče, vendar se toplotna moč zmanjša za več kot 5%.

Na sliki je diagram enosmerne povezave grelnega radiatorja

Nasvet! Pri priklopu akumulatorjev z več odsekov se lahko zadnji zaradi ogrevanja z vodo slabo ogreje. V tem primeru je priporočljivo dodatno opremiti podaljšek kanala toplotnega izmenjevalnika.

  1. Spodnja povezava. Uporablja se, če so bili glavni plinovodi skriti pod talno oblogo ali podnožjem. Njena prednost je največja estetika - cevi ne bodo pokvarili videza prostora. Njihovi kratki odseki pridejo ven iz tal in se takoj pridružijo vhodnim šobam baterij.

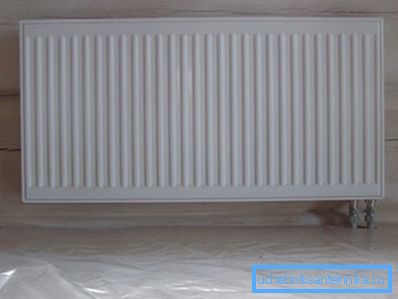

Spodnja povezava baterije: cevi so popolnoma nevidne
  1. Dijagonalno vgradnjo grelnega radiatorja naredite sami. Ta metoda se uporablja le, če je nameščena velika baterija (število oddelkov presega 12). Vhodna cev se priključi na zgornjo šobo na eni strani akumulatorja in zapira skozi spodnjo odprtino na nasprotni strani roba.
Diagram diagonalne povezave akumulatorja

Poleg tega lahko hladilno sredstvo prenese na dva načina:

  • dosledno - v tem primeru ogrevana voda teče iz grelca in nazaj, ki poteka skozi vsak radiator, nameščen v stanovanju ali hiši;
  • vzporedno - pri vgradnji ogrevalnega omrežja je položen glavni cevovod, kjer se grelne baterije segrejejo skozi opremo.

Prva metoda je bolj ekonomična, saj porabi manj materialov. Če pa se pojavi potreba po popravilu radiatorjev, bo potrebno izklopiti celotno omrežje in odtočiti hladilno tekočino, kar je nemogoče v hladnem obdobju.

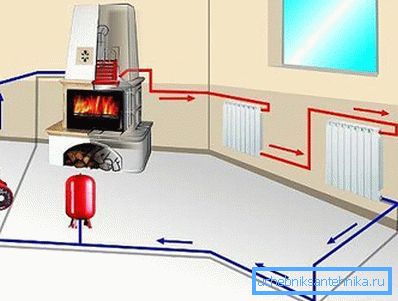

Konsekutna povezava radiatorjev

Druga pomanjkljivost te sheme je neenakomerna porazdelitev toplote. Baterije, ki so nameščene bližje kotelu (ali na zgornjem nadstropju hiše), se bodo ogrevale več. Nameščanje drugačnega števila odsekov bo pomagalo pri soočanju s tem položajem (dlje od grelnika, več).

Druga metoda zahteva uporabo velikih cevi, ventilov in fitingov. Toda vzporedni sistem ogrevanja lahko razdelimo na več avtonomnih drobcev.

Popravilo radiatorja ne zahteva izklopa ogrevanja. S pomočjo žerjavov je dovolj, da blokira dostop toplotnega nosilca do tega oddelka omrežja.

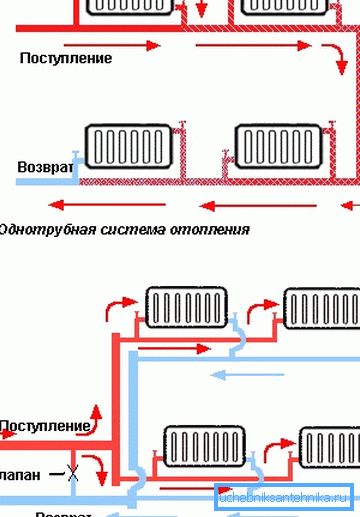

Vzporedno priključevanje radiatorjev v enocevne in dvocevne sisteme ogrevanja

Tukaj tudi ni bilo brez napak. Če je tlak tekočine v ceveh nizek, bo v radiator prešel manjša količina ogrevane vode, kar bo prav tako zmanjšalo učinkovitost ogrevanja. Da bi se temu izognili, morajo biti obvode (prelivne cevi) med vstopno in izstopno cevjo manjšega premera in opremljene z zapornimi ventili.

Priključni radiatorji

Splošne zahteve

Obstajajo določena pravila za vgradnjo radiatorjev, ki jih je treba brez omejitev upoštevati, ne glede na materiale, ki jih namestite.

Zlasti govorimo o razdalji med različnimi strukturnimi elementi stavbe in samim grelnim panelom:

  1. Med zgornjim robom grelnega radiatorja in okensko polico mora biti vsaj 10 cm prostega prostora.
  2. Med talno oblogo in spodnjo površino ogrevalne plošče mora obstajati razmak širine več kot 12 cm.
  3. Razmik med ogrevalno ploščo in steno, na kateri je pritrjen, mora biti 2 do 5 cm. Upoštevajte, da če je navpična površina za radiatorjem prekrita s plastjo materiala, ki odsevajo toploto, dolžina montažnih nosilcev, vključenih v komplet, morda ne bo zadostna, in zato bo moral kupiti drugo dodatno opremo.

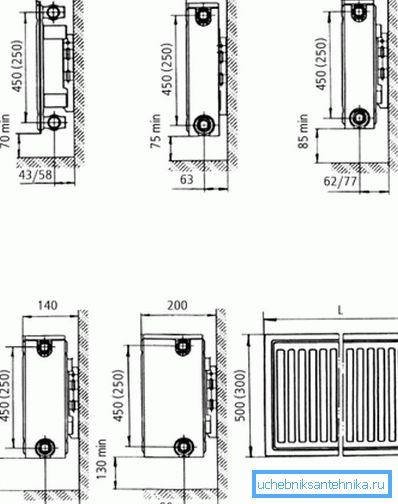

Priporočena razdalja do sten in tal pri povezovanju baterij

Bodite pozorni! Zgoraj opisane zahteve omogočajo organizacijo naravne konvekcije zraka, to je mešanja hladnih in toplih zračnih mase v prostoru. Zaradi tega se prostor segreva bolj hitro in enakomerno. Njihovo neupoštevanje vodi do videza lokalnih območij hladnega in toplega zraka, megle očal in drugih težav.

Vrstni red dela

Namestitev litoželeznih radiatorjev, pa tudi njihovi koluti iz aluminija ali jekla, so naslednji:

  • razstavljena stara ogrevalna oprema;
  • oznaka je izdelana, v skladu s katero bodo pritrjeni oklepaji, ki držijo novo baterijo;
  • nameščena je strojna oprema za popravilo (za to boste potrebovali moznike ali sidrne vijake);

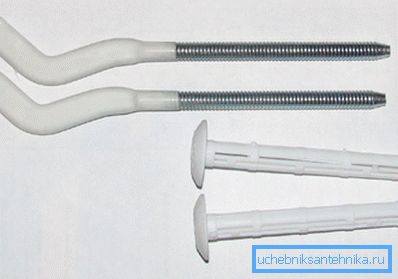

Nosilci za montažo baterij
  • montira se grelna plošča (nameščeno je potrebno število delov, Mayevsky pipe, zaporni ventili, termostati itd.);
  • dokončana baterija je obešena na kavljeh (če je bila postavitev in vrtanje izvedena pravilno, se mora ogrevalna plošča lažje "spustiti" na predvidenem mestu);
  • Priključite se s cevovodom (v ta namen se uporabljajo posebne navojne spojke - premiki).

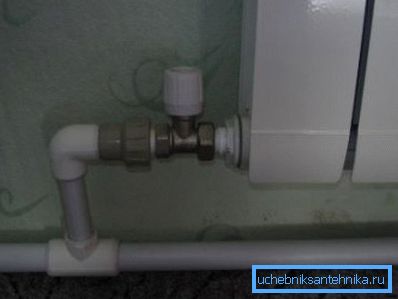

Mesto priključka akumulatorja s cevjo je treba skrbno zapečatiti in opremiti z ventili

Bodite pozorni! Tesnjenja sklepov je treba nameniti več pozornosti. Tu se najpogosteje pojavljajo uhajanja, ki med drugim lahko vodijo do prezračevanja sistema.

Zaključek

Namestitev grelne baterije je precej preprost postopek, vendar je treba vse njegove korake izvajati previdno in učinkovito. Šele takrat bo vgrajeno klimatsko omrežje zagotovilo udobje in udobje v hiši.

Več o načrtovanju sistemov ogrevanja prostorov lahko izveste v spodnjem videu.
