Vgradnja grelnih radiatorjev: norme in pravila namestitve

Namestitev grelnega radiatorja je ključna naloga, katere kakovost izvajanja določa delovanje celotnega sistema. Da bi se izognili poplavam v stanovanju in puščanjem povezav, morate vedeti postopek in pravila za vgradnjo grelnih naprav. Povedali vam bomo, kako namestiti grelni radiator.

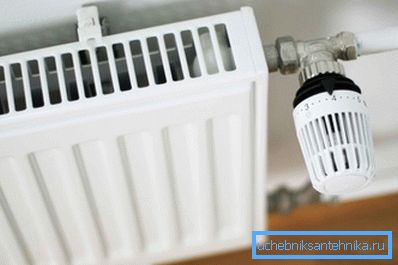

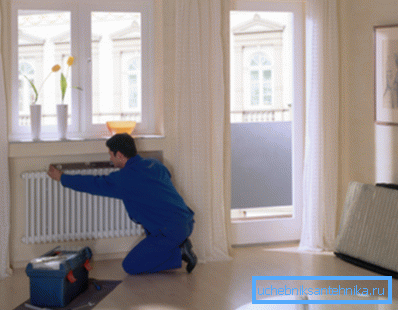

Če želite razumeti, kako namestiti radiatorje, morate poznati načela za to delo.

Vgradnja grelnih radiatorjev

Piping postavitve

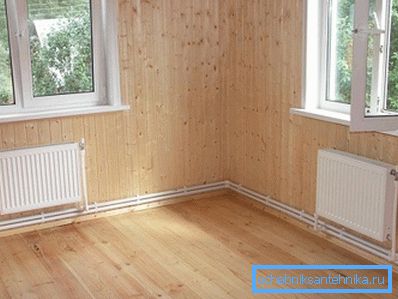

Pred pravilno namestitvijo radiatorjev določite vrsto ožičenja.

Pravila za vgradnjo radiatorjev se lahko razlikujejo glede na vrsto ogrevalnega sistema in način povezovanja naprav.

Po vrsti sistema je lahko:

  1. Enotna cev. Tukaj so proizvodi serijsko povezani z eno cevjo, ki opravlja tako dovod in povratni tok toplotnega nosilca. V tem primeru je povratni tok prejšnjega konvektorja tok naslednjega in vsak naslednji vozlišče prejme rahlo ohlajeno hladilno sredstvo;
  2. Dvocevni. V tej shemi so proizvodi povezani vzporedno med dvema cevema: oskrba in povratek. V tem primeru se hladilna tekočina približno enake temperature prenese na vsa vozlišča;
  3. Zbiralec. Tukaj je kombinacija dveh prejšnjih metod: med dvema cevovodoma, napajanjem in povratkom sta vzporedno povezani enocevni krogi z enim konvektorjem. Ker je ponavadi veliko takšnih tokokrogov, so povezani s kolektorji, kar je bil razlog za ime vrste ožičenja.

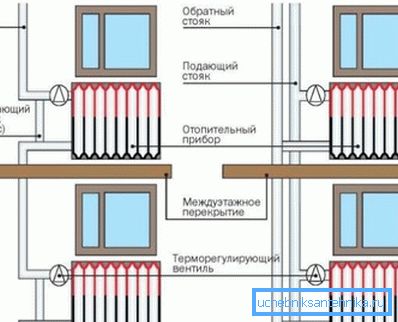

Enosmerni in dvojni sistemi ožičenja.

Bodite pozorni! Preprosto je razlikovati en sistem od drugega: v enocevni sistem se v vsakem toplotnem izmenjevalniku prilega samo ena cev, v cev z dvema cevema sta dve cevi, v zbiralnem sistemu, dve cevi iz vsake naprave pa v kolektorsko vozlišče.

Namestitvena shema radiatorjev ima glavne razlike pri izvedbi sistema z dvema ali enim cevnim sistemom. Dejstvo je, da je za vgradnjo grelnih radiatorjev v enocevni sistem po SNiP potreben obvod, ki preprečuje prekinitev vezja, če se eden od konvektorjev razbije.

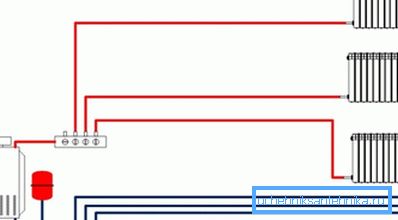

Shema zbiralnika ožičenja.

V primeru kolektorskih in dvocevnih tokokrogov so baterije vzporedno priključene in vezje se ne zlomi. Odstranitev in namestitev radiatorja grelnika je mogoča brez zaustavitve sistema. Če želite to narediti, preprosto izklopite pipe, nameščene na vstopni in izstopni šobi hladilnega sredstva.

Bodite pozorni! Dvocevni in zbiralni sistemi ožičenja veljajo za bolj učinkovite in progresivne, vendar je njihova cena višja zaradi večjega števila cevi ogrevalnega sistema in ventilov.

Metode povezave s baterijo

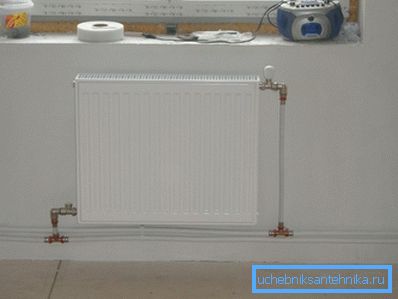

Slika prikazuje primer diagonalne povezave konvektorja.

Poleg tega, kako namestiti grelni radiator, vpliva na način, kako je priključen na cevovod.

Obstajajo trije načini:

  1. Stranski priključek. V hišah sovjetske gradnje je najpogostejši, še posebej z navpičnim ožičenjem, ko vstopi v sobo en ali dva dvižnika, dve veji cevi, na katero je priključena ena stran akumulatorja, vstopi iz sobe;
  2. Spodnja povezava. Ta metoda je bolj značilna za vodoravno ožičenje, če je črta tla ali pod njim, naprava pa je priključena na spodnjo kolektorsko os do šob;
  3. Diagonalna povezava. Lahko se uporablja v obeh različicah postavitve. Tu dostavna šoba vstopi v zgornjo odprtino na eni strani izdelka, povratni del pa izstopi iz spodnje odprtine na nasprotni strani.

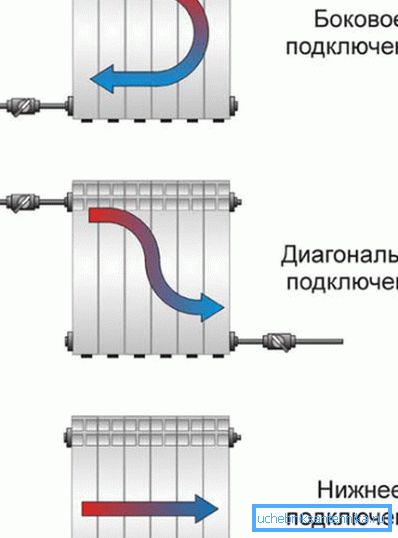

Ogrevalni radiatorji z vgradnjo na različne načine.

Bodite pozorni! Še vedno obstajajo spori, glede katerih je shema ožičenja pravilna. Lahko rečemo, da je spodnja povezava najmanj učinkovita, medtem ko diagonalna metoda najbolj enakomerno segreva toplotni izmenjevalec.

Montažna pravila

Pomembno je upoštevati standarde za montažo radiatorjev.

Pred namestitvijo radiatorjev se morate naučiti osnovnih pravil in predpisov za njihovo namestitev.

Obstajajo pravila, ki so precej priporočljiva:

  • Baterija je nameščena pod oknom. Osrednja os odprtine okna mora sovpadati z osrednjo osjo izdelka. S tem preprečimo vleke in kondenzacijo stekla;
  • Zaželeno je, da se dovodne cevi namestijo z rahlim pristranskostm proti premiku vode. To bo preprečilo vnos in kopičenje zraka v ogrevalni enoti in s tem povezano izgubo prenosa toplote.

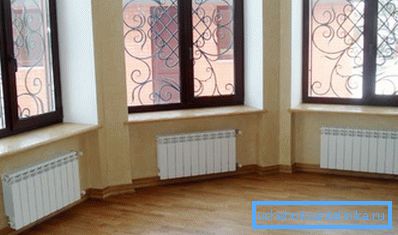

Naprave naj bi po možnosti namestili pod okna.

Obstajajo tudi strožja pravila:

  • Okenski pokrov ne bi smel popolnoma pokrivati ​​akumulatorja, v nasprotnem primeru konvekcijski tokovi ne bodo ogrevali okenskega stekla, kar lahko povzroči zamegljenost in kondenzacijo oken na okenski polici;
  • Razdalja od vrha konvektorja do okenske police mora biti vsaj 5 cm;
  • Razdalja od dna izdelka do tal ne sme biti manjša od 5 - 10 cm;
  • Med zadnjo steno naprave in steno mora biti razmak najmanj 4 cm;
  • Okenski pokrov lahko pokriva napravo ne več kot polovico.

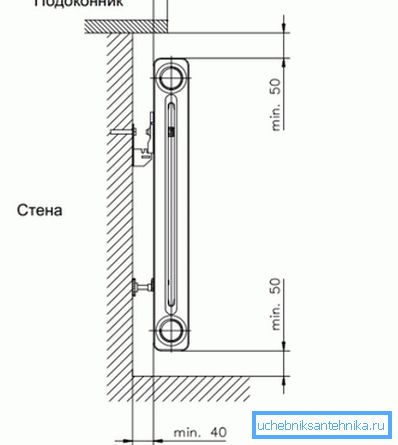

Montažna pravila

Bodite pozorni! Skladnost s temi razdaljami bo omogočila normalno konvekcijo in kroženje zračnega toka, kar je predpogoj za dober prenos toplote.

Postopek namestitve akumulatorja

Upoštevajte vrstni red dela.

Če želite sami namestiti ogrevalni konvektor, morate vedeti vrstni red dela:

  1. Izklopite dovodne pipe, nato pa razstavite staro napravo;

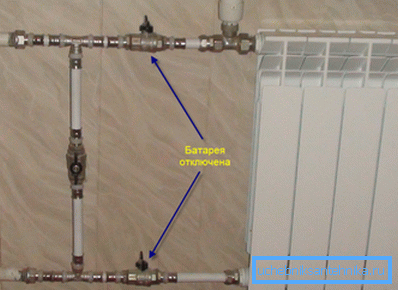

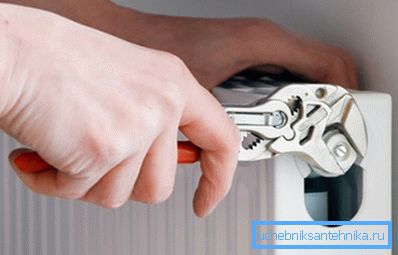

Izklopite pipo in razstavite staro baterijo.
  1. Označite pritrdilne točke nosilcev za nov izdelek;

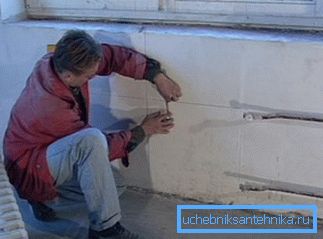

Oblikovanje.
  1. Nosilce pritrdite na steno z mozniki ali sidri;

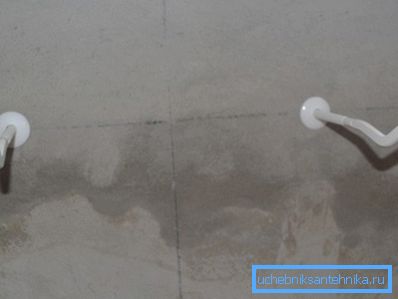

Glede na oznako namestimo oklepaje.
  1. Izdelek obesimo na oklepajih, preverimo geometrijo s pomočjo ravni: stojijo strogo vodoravno, brez popačenj;

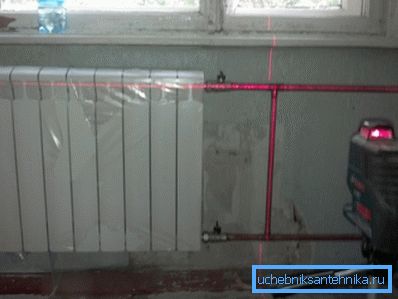

Izpostavite vodoravno po ravni.
  1. Sestavljamo armaturni set: namestimo ventil in ventil pod termično glavo, kot tudi Mayevsky ventil za zrak sgon;
Namestite ventile in pipe.
  1. Priključite cevi iz glavne cevi v toplotni izmenjevalnik.

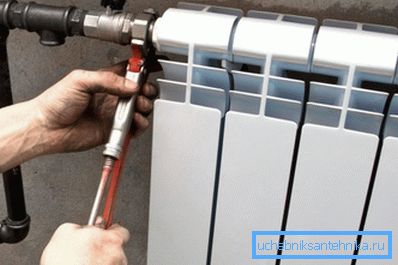

Grelno cev priključite na toplotni izmenjevalnik.

Bodite pozorni! Vgradnja litega železa radiatorji zahteva bolj resno pripravo in izbiro pritrdilnih elementov, saj njihova teža večkrat presega sodobne aluminijeve ali bimetalne analoge.

Zaključek

Zamenjavo in namestitev grelnih naprav je treba upoštevati resno, saj bo kakovost teh del določila udobje v hiši. Če želite pravilno namestiti, upoštevajte navodila za namestitev in sprejete standarde. Videoposnetek na koncu članka vam bo pomagal preprečiti napake pri svojem delu.
