Vgradnja ogrevalnih cevi po vseh pravilih

Organizacija ogrevanja v hiši samo na prvi pogled se zdi težavna naloga, ki jo lahko reši samo strokovnjak. Pravzaprav, tudi če neizkušena oseba opravlja vgradnjo ogrevalnih cevi, bo sledila vsem pravilom, proizvodnja pa bo trajna in stabilna.

Regulativne zahteve

Pri načrtovanju ogrevanja je treba upoštevati priporočila dveh standardov:

• SNiP 41-01-2003 - ta dokument vsebuje priporočila o namestitvi ogrevalnih naprav v smislu požarne varnosti. Vsebuje tudi zahteve sanitarne in okoljske varnosti;
• SNiP 2.04.05-91 - glavni poudarek je na zagotavljanju požarne varnosti.

Lastniki zasebnih hiš z avtonomnim ogrevanjem, tudi v fazi načrtovanja, morajo biti pozorni na moč kotla. Zaželeno je, da je sistem opremljen z avtomatskim krmiljenjem, ki bo zmanjšal / zvišal temperaturo hladilne tekočine glede na temperaturo v prostoru.

Bodite pozorni! Če samodejna regulacija ni zagotovljena, potem je nezaželeno, da skupna moč presega 50 kW. To lahko poškoduje cevovod.

Seveda je namestitev ogrevalnega sistema polipropilenskih cevi v vsakem primeru drugačna, vendar lahko izberete več splošnih priporočil:

• prikrivanje cevovoda v stenah ni priporočljivo, če je njihova življenjska doba krajša od 40 let;
• tako da hladilno sredstvo v akumulatorju ne stagnira, ni priporočljivo nagibati več kot 1?;

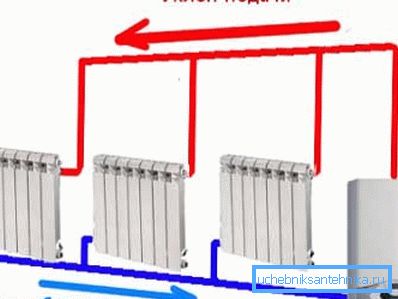

• Priporočljivo je, da se cevovod postavlja z naklonom, pri čemer mora dovodni del imeti naklon proti kotlu, izpust - obratno. To je potrebno za odstranitev presežnega zraka iz ogrevalnega kroga;

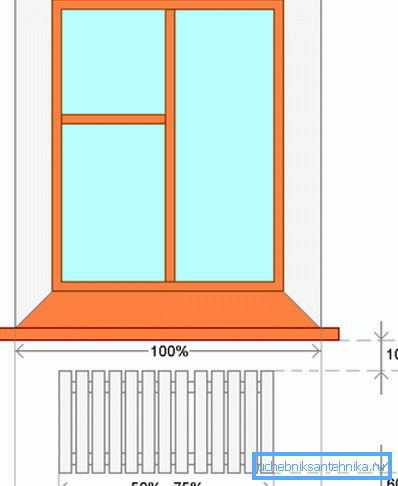

• dolžina radiatorja v stanovanjskem območju mora biti približno 50-75% dolžine odprtine, v katerem je nameščen;

• če je grelnik vgrajen v strop, potem se omejijo na površinsko temperaturo. Torej, če se uporablja topla tla in ljudje nenehno v prostoru, temperatura tal ne sme presegati 25 ° C, če je bivanje prebivalcev le periodično, potem je zgornja meja že 30? S. (Glej tudi izdelek Toplotno izolirana tla iz polipropilenskih cevi: značilnosti.)

Vgradnja ogrevanja po fazah

Da bi dosegli želeno življenjsko dobo, je potrebno ne le pravilno opraviti celotnega dela, temveč vpliva tudi na zanesljivost kakšnih cevov za namestitev ogrevalnega sistema. Tip hladilne tekočine prav tako močno vpliva na življenjsko dobo, v stanovanjskih stavbah se najpogosteje uporablja voda, če pa so delovne razmere dovolj težke, se lahko dodajajo dodatki, ki vplivajo na plastiko.

Izbira ogrevalne sheme

Na tej stopnji se morate natančno odločiti, kako bo hladilna tekočina krožila skozi hišo. Morate razumeti, da bo odločitev vplivala ne samo na mikroklimo v hiši, temveč lahko tudi znatno prilagodi stroške.

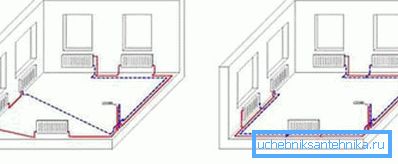

Kar se tiče shem ogrevalnih cevi, obstajajo tri zelo priljubljene sheme:

• monotube - za preprostost je lahko predstavljen kot obroč, v katerega so vgrajeni radiatorji. Hladilno sredstvo, ki vstopi v ta tokokrog, zaporedoma prehaja skozi vsako od baterij, zato je glavna pomanjkljivost - vsak naslednji hladilnik oddaja manj toplotne energije. Vendar so stroški namestitve ogrevalnih cevi iz polipropilena v takšni shemi minimalni;

Bodite pozorni! Pri ogrevanju v veliki prostori bodo ekstremni radiatorji komaj topli. Zato ga je mogoče priporočiti samo za majhne hiše.

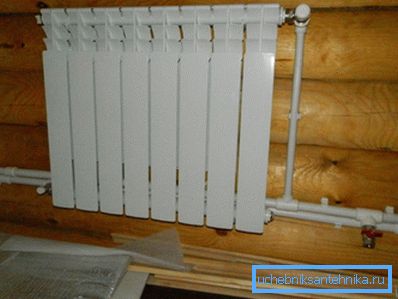

• dve cevi-2 vezja so organizirana, ena prinaša vročo vodo v akumulator, druga - odstranjuje ohlajeno hladilno sredstvo in jo pošlje k ​​kotlu;

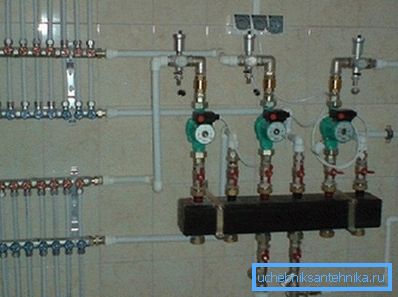

• zbiralna shema - voda iz dvižnega voda teče v zbiralnik, od katerega sta 2 cevi usmerjeni v vsak radiator (ena prinaša hladilno sredstvo, druga pa jo odstrani). Glavno pomanjkljivost se lahko šteje za veliko večjo dolžino cevovoda, in povišanje cen.

Poleg tega se lahko namestitvena shema ogrevanja polipropilenskih cevi razdeli na sisteme z zgornjim in spodnjim razlitjem.

Glavna razlika med njima je organizacija dobave hladilne tekočine:

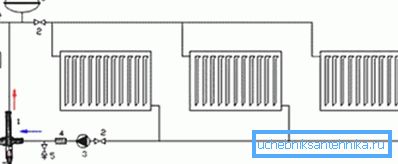

• sistemi s hladilnikom za polnjenje steklenic navzgor po dvižnem vodu, nato pa s sekundarnimi dvižnimi vodili, se razredčijo do radiatorjev;

• v sistemih s spodnjim polnjenjem ni glavnega stojala. Napajalni cevovod je nameščen na dnu, od nje pa se dvigni del toplotnega nosilca do radiatorjev, torej ni velikega (glavnega) dvižnika.

Izbira cevovoda

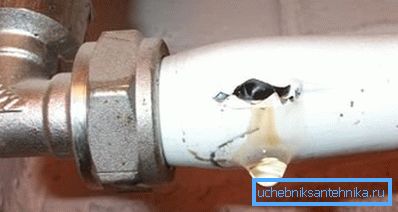

Ena izmed najpogostejših pomanjkljivosti v cevovodih se lahko šteje za oteklino na sklepih in kot posledica puščanja. Vse to se je mogoče izogibati, da pravilno vzamete cev.

Ko se vprašanje reši, katere cevi je treba uporabiti za vgradnjo ogrevanja, morate upoštevati označevanje. Torej, oznaka PN10 pomeni, da bo cev prenese tlak do 10 atmosfer (debelina stene do 8 mm), vendar jo lahko uporabljate samo za oskrbo s hladno vodo.

Druge oznake, na primer, PN16, PN20 lahko prenesejo temperature vode do 80-85 ° C. Kljub temu jih ne moremo obravnavati kot optimalno izbiro ogrevalnega sistema. V primeru uhajanja je težko opraviti popravilo ogrevalne cevi brez varjenja.

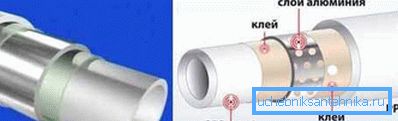

Glavni razlog za to je pretirano širjenje materiala med ogrevanjem. Po začetku kroženja hladilne tekočine se cevovod preprosto deformira. Zato se za ogrevalne sisteme uporablja cevovod, ojačan bodisi z aluminijasto folijo ali iz steklenih vlaken.

Glavna razlika takega cevovoda je gradnja stene, ki je sestavljena iz petih slojev. Preostale lastnosti so podobne - dopustni tlak doseže 25 atmosfer in temperatura hladila - do 90 ° C.

Značilnosti vgradnje ogrevalnega sistema

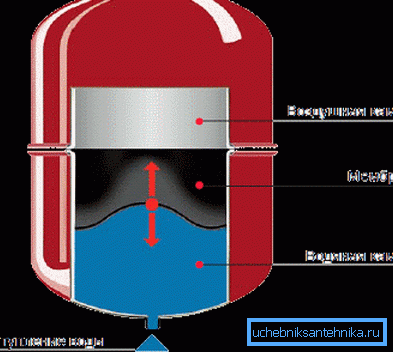

Pravzaprav je vgradnja ogrevanja polipropilenskih cevi z lastnimi rokami, da so v skladu s shemo nameščeni radiatorji in položeni cevovod. Hkrati ne smete pozabiti na ekspanzijski rezervoar in črpalko.

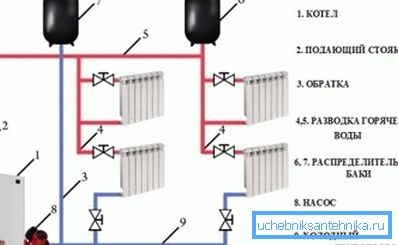

Na splošno je priročnik za namestitev naslednji:

• dovodna cev je odstranjena iz kotla in prinesena v ekspanzijsko posodo;

• potem iz rezervoarja cevovod gre v radiatorje;
• črpalka je lahko nameščena tako na vstopu kot na izstopu iz kotla;
• po namestitvi krmilne naprave je cev za odvajanje (vzporedno z dovodom);

• Za zapiranje konture se iztočna cev razreže v kotlu.

O stroških ogrevalnega sistema

Lahko greste na dva načina:

• neupoštevanje stroškov, naročanje v specializirani družbi izvedbo vseh ključnih del na ključ;
• storite sami, plačujete samo za material.

Prednost prvega pristopa je kakovost in hitrost dela. Poleg tega ugledne družbe prav tako ponujajo brezplačne garancijske storitve za sistem. Vendar pa lahko veliko prestrašijo visoki stroški dela. Tabela prikazuje približne stroške določenih vrst dela:

Cene težko imenujemo demokratične. Če delate sami, bodo približno stroški potrošnega materiala odgovor na vprašanje, koliko stane za namestitev ogrevanja iz polipropilenskih cevi.

Povzemanje

Po vgradnji sistema ogrevanja po stopnjah postane očitno, da to ni tako težka naloga. V kratkem času se lahko z njimi spoprime 1-2 odrasli osebi. Nagrada ne bo samo zadovoljstvo opravljenega dela, temveč tudi znatne finančne prihranke.

V tem članku je prikazan primer dvocevnega ogrevalnega sistema.
