Vgradnja ogrevalnih sistemov: faze dela in navodila po

Samostojna namestitev ogrevalnih sistemov ni lahka naloga, zaradi česar boste potrebovali določeno znanje in spretnosti. Razmislili bomo o glavnih fazah dela, ki jih prevzame namestitvena tehnologija ogrevalnega sistema, da boste lahko sami obvladali to nalogo.

Pripravljalna faza

Oblikovanje in nakup materialov

Kot vsa tehnična dela je potrebna tudi konstrukcija ogrevalnega sistema. Da bi pravilno izračunali in izbrali vse elemente sheme, boste potrebovali določeno kvalifikacijo in znanje o tehniki, zato je bolje, da to delo zaupate strokovnjaku.

Tako ali drugače, zato morate imeti projekt, ki bo vseboval:

• Izračuni energetske opreme in naprav za ogrevanje;

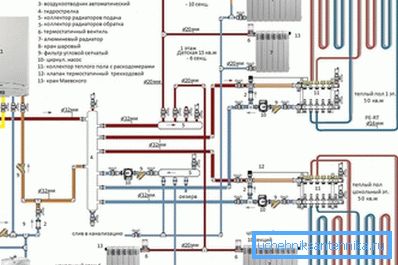

• Sheme in risbe, vključno aksonometrične in shematične diagrame ogrevanja, ureditev komunikacij in avtocest, velikosti, premerov itd .;
• Specifikacije za vse sestavne dele in dele, sklopke, armature, cevi, radiatorje, pipe in ventile;
• Utemeljitev izbire tipa radiatorjev, kotla, črpalke in druge opreme;
• Pojasnilo o vseh vrstah dela;
• Ocenite s številom in vrsto potrebnih delov in materialov.

Bodite pozorni! Zato moramo biti jasno natančno, kje bodo nameščeni radiatorji, kjer bodo skozi stene luknje za cevi, kjer bodo nameščeni kotli in ekspanzijski rezervoar, obtočna črpalka in drugi elementi sistema.

Na podlagi specifikacije se ocenjuje nakup materiala in opreme. Potem morate izbrati najbolj odgovornega prodajalca in dostaviti vse, kar potrebujete za predmet. Pri nakupu morate pazljivo preučiti označevanje in potrdila o skladnosti vseh izdelkov, da ne boste kupili lažnih ali zakonskih zvez.

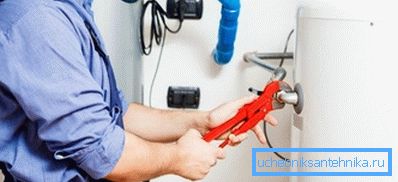

Prav tako morate vnaprej pripraviti potrebna orodja: komplet za spajkanje in rezanje polipropilenskih cevi, cevni ključi in ključi, perforator, nivo, vleko in pasta za navojne povezave, črpalko za stiskanje sistema, svinčnik in drugo dodatno opremo.

  Bodite pozorni! Če je potrebna zamenjava, se v pripravljalni fazi razstavi ogrevalni sistem, ki je bil nameščen prej.

Označevanje in montaža nosilcev

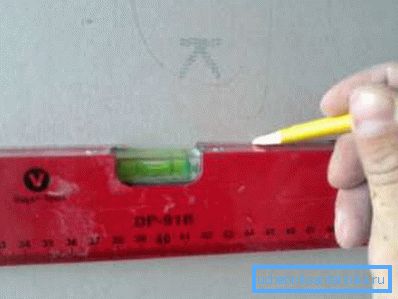

Na podlagi sheme, ki jo imamo, je treba narediti oznako. Najprej je treba najti kraje, kjer cevi prehajajo skozi steno in jih označite s svinčnikom. Poleg teh oznak smo narisali tudi navpične in vodoravne črte, vzdolž katerih bodo avtoceste potekale v skladu z risbo:

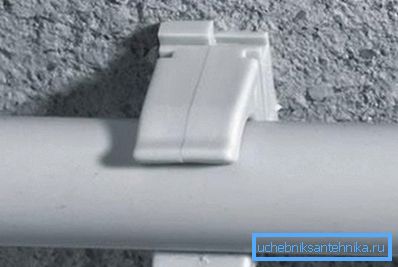

Potem vzamemo pritrdilne sponke in pritrdimo ob označenih linijah s korakom okoli 50 cm. Pritrditev je mogoče s pomočjo moznikov, če so stene opečne ali betonske, pa tudi s samoreznim vijakom, če so stene lesene.

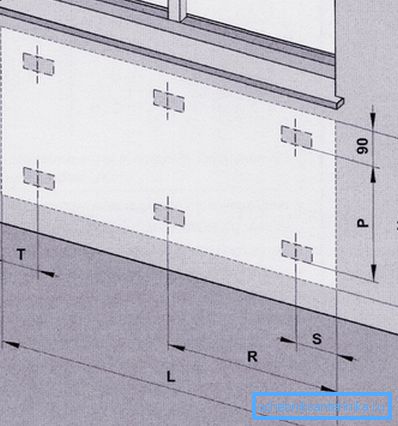

Po tem označite mesto pritrditve radiatorjev. Namestiti jih je treba pod okna na razdalji 10 cm od okenske police in 10 do 15 cm od tal. Zaželjeno je, da je naprava sredi okna.

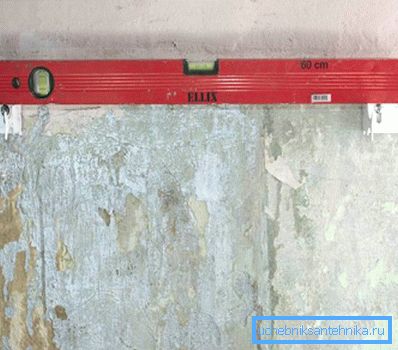

Končno z označevanjem določimo mesto pritrditve nosilcev za namestitev konvektorjev in njihovo namestitev s pomočjo moznikov. Za stene okvira in stene mavčne plošče morate uporabiti posebno montažno strojno opremo.

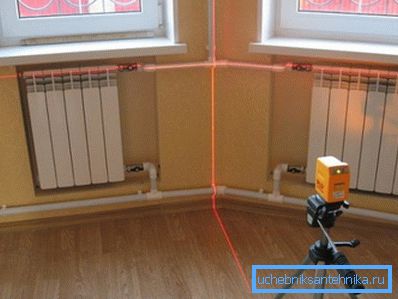

  Bodite pozorni! Vgradnja ogrevalnega sistema zahteva natančno namestitev vseh naprav in natančno prileganje risbe. Prav tako je pomembno upoštevati horizontalno in vertikalno raven.

Prehodne luknje

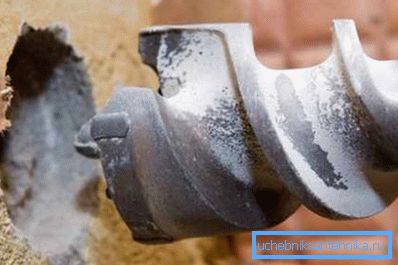

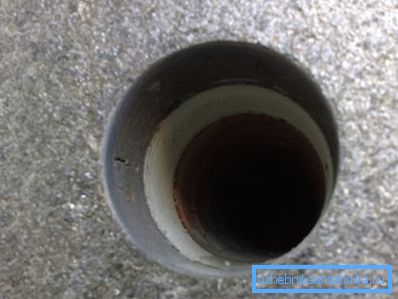

Za prehod lukenj v betonske stene z uporabo močnih vaja s posebnimi vrtalniki za beton. Najbolj prednostne diamantne krone in vaje s pobeditovymi nasveti. Luknje morajo biti čim bolj enakomerne in pravokotne na ravnino stene.

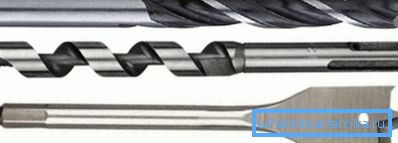

Če so zidovi leseni, lahko z vrtalnimi luknjami redno vrtate. Takšne vaje so najučinkovitejše:

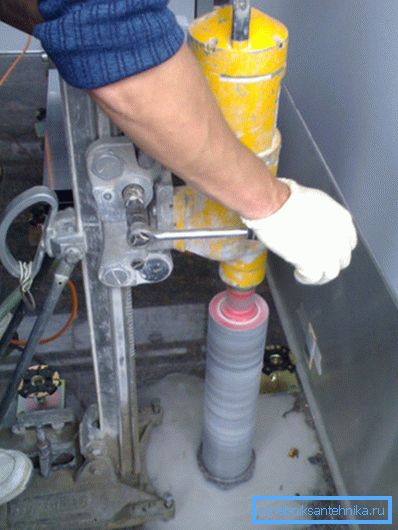

Najtežje je prekrivati. Če želite to narediti, lahko uporabite močan perforator v tolkalnem načinu ali krono z diamantnim robom in krona je veliko boljša:

Bodite pozorni! Cena dobrih orodij je zelo visoka, zato je bolje, da jo najamete. To je mogoče storiti v katerem koli velikem supermarketu.

Vgradnja radiatorjev

Za označevanje baterij smo že opravili označevanje in namestitev konzole. Zdaj nadaljujemo z njihovo montažo in namestitvijo.

Prva stvar, ki jo potrebujete, da odvijete futorki (vtiče) in pripravite radiatorske ventile. Bolje je uporabljati polipropilenske pipe, ki jih pogosto prihajajo z radiatorjem.

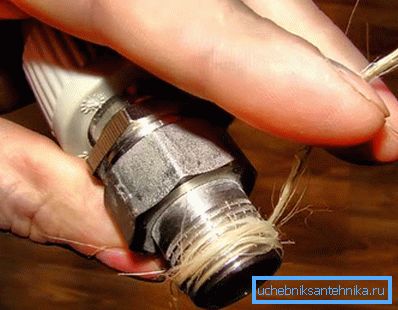

Navojno povezavo je treba mazati z Unipak pasto in zaviti s vleko. Nekateri vodovodarji uporabljajo trak FUM, vendar pa je vlečenje z pasto bolj zanesljivo. Na nit navijemo obilno plast in v svojem toku spustimo vlakna lanenega vleka.

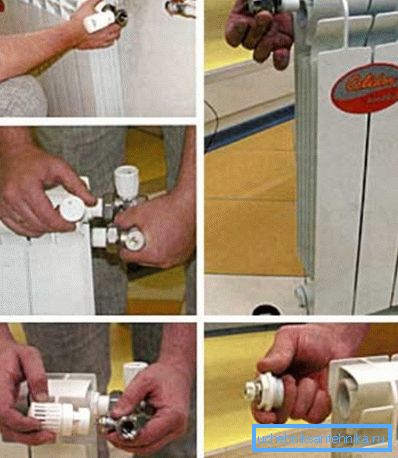

Nato namažemo na plamensko matico petelinskega radiatorja in ga najprej z rokami spustimo, nato pa z ustavitvijo z nastavljivim ključem. Postavili smo še eno pipo, nato Mayevskyjev ventil in zaprite zadnjo luknjo s čepom.

Bodite pozorni! Treba je uskladiti položaj žerjavov s priključkom diagrama naprave: lahko je nižji, stranski ali diagonalni.

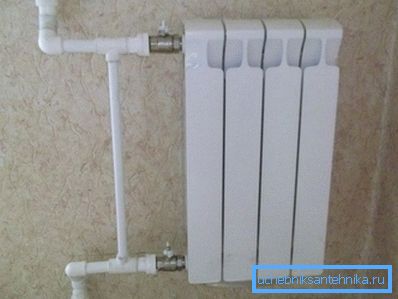

Če imamo Leningrad enocevni sistem, izvajamo vezni obvod. Da bi to naredili, spoji cevi in ​​jih povežite s tanjšo cevjo:

Najprej namestimo adapterje na polipropilen (če je potrebno), nato na eni strani vstavimo prehodni čepki od D20 do D16, zatem bradavico, nato pa čevlje na nasprotni strani. Pas je pripravljen.

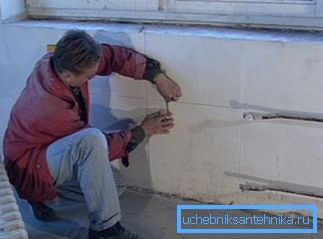

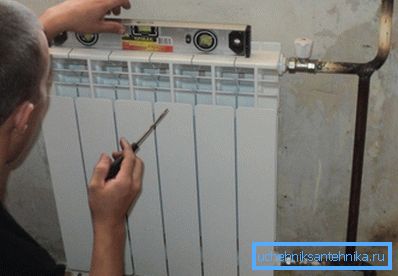

Končno namestite napravo v oklepaje in jo pritrdite. Preverimo ravnost nivoja montažne zgradbe.

Cevni spajkanje

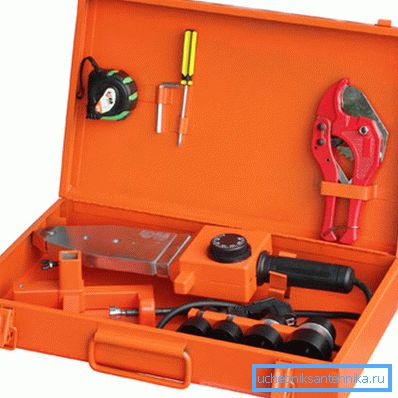

Navodila za pravilno namestitev ogrevalnega sistema iz polipropilena so precej preprosta. Toda potrebovali bomo komplet orodij za varjenje plastičnih cevi, ki jih je mogoče najti tudi v mestu Miass.

Začnimo torej:

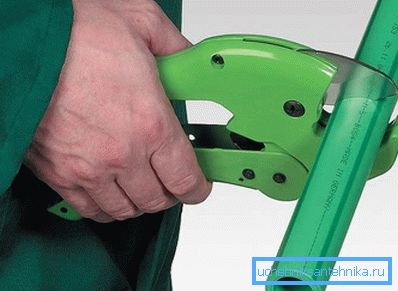

1. Rezanje cevi po risbi z rezalnikom cevi izvajamo;

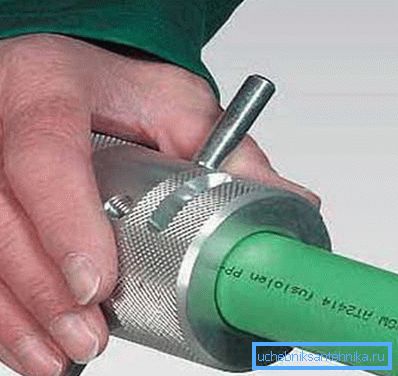

1. Na koncih cevi je treba posnemati z nagibom 15 stopinj do globine 2 - 3 mm. To je bolje narediti z izbirnikom obraza;

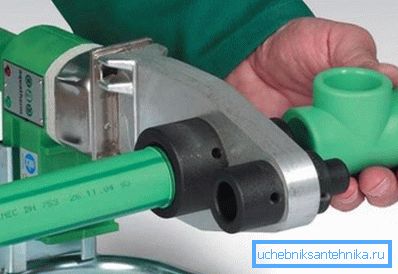

1. Namestite spajkalnik na stojalo in nastavite temperaturo na 260 stopinj. Nato pritrdimo na vreteno in vstavimo konec cevi v rokav. Pritisnemo na obeh straneh, dokler deli ne ležijo na straneh;

1. Ogrevanje traja približno pet sekund, navodila za spajkanje morajo biti ogrevalna shema glede na premer. Po segrevanju odstranimo dele in jih povežemo, dokler cev popolnoma ne preide v rokav;

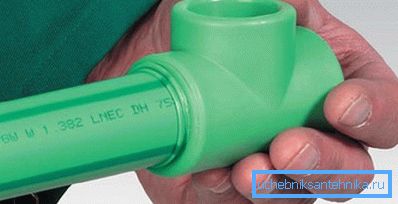

1. Deli mirujejo, ne vrtite. Dovolj je, da jih vzdrži približno 30 sekund, da dokonča nastavitev;

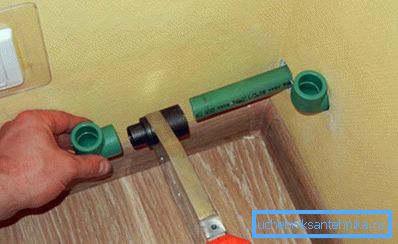

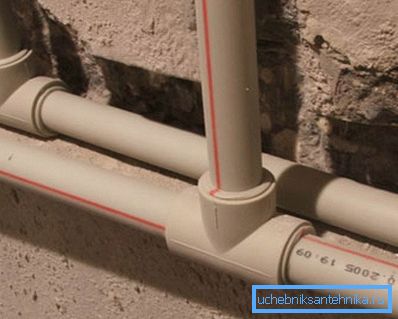

1. Na mizi zbiramo ločena območja, nato jih povežemo s težo v mestih vhoda v steno in v radiatorje.

Bodite pozorni! Bolje je, da se najprej vadite na ostanke, da bi pridobili nekaj spretnosti in zaupanja v dejanja, saj so sklepi neločljivi.

Na koncu cevi so priključeni na kotel, na povratni cevi je nameščena obtočna črpalka. Nato je sistem pod pritiskom s posebno črpalko. Več informacij o tem najdete v člankih na naši spletni strani.

Zaključek

Če se vam pogodba za vgradnjo ogrevalnega sistema zdi predragom, lahko sami preprosto obvladujete to nalogo. To vam bo pomagalo pri vodenju in videu.
