Vgradnja radiatorjev: konstrukcijske značilnosti, montaža

V tem članku bomo govorili o tem, kako samostojno izvajati namestitev radiatorjev z uporabo razpoložljivih orodij in potrošnega materiala. To pomeni, da se ne bomo osredotočili na vezalne sheme, saj za to obstajajo ustrezni članki na našem portalu in podrobno razmislite o namestitvi baterij različnih modifikacij.

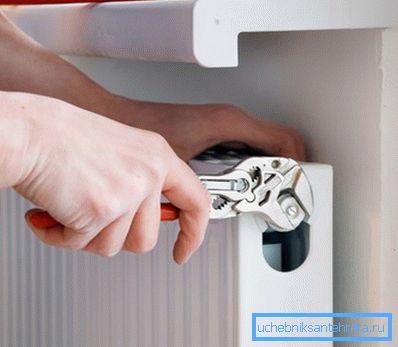

Namestite radiator za vse

Uvodno informiranje

Tema članka je veliko zanimanje, saj je cena storitev profesionalnih vodovodarjev visoka, medtem ko z izvajanjem razstavnih del boste zagotovo upravljali sami in tako prihranili svoj denar.

Preden razmislimo o trenutnih načinih vgradnje radiatorjev, bomo govorili o oblikovnih značilnostih teh naprav, ki jih je treba upoštevati pri namestitvi.

Zgradbe

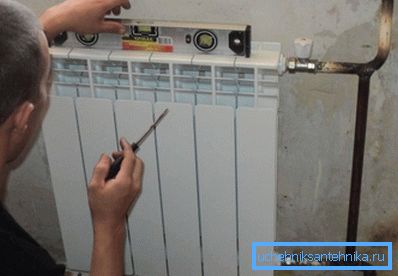

Položaj baterije glede na nivo vode

Vse grelne baterije, ne glede na proizvodne materiale, ki se uporabljajo pri njihovi izdelavi, pa tudi ne glede na velikost in konfiguracijo imajo vstop in izstop. V večini naprav v prodaji so te luknje podvojene tako, da omogočajo zgornjo in spodnjo povezavo.

Med montažo del tehnoloških lukenj ostane neuporabljen. Da bi zagotovili tesnjenje naprave, se uporabljajo posebni vtiči, ki so priviti v tehnološke luknje.

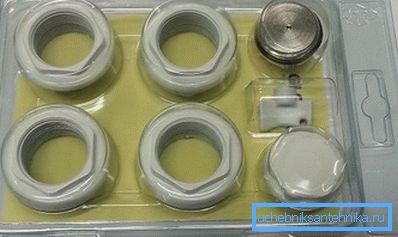

Original komplet za montažo za radiator 3 4

Standardna oprema grelca ni opremljena z zahtevanimi čepi in priključki (povezovalni elementi za parjenje s cevovodom). Zato bo potrebno dodatno naročilo za nakup posebnega pribora za montažo radiatorjev.

Ti kompleti so praviloma primerni za bočno ali navzkrižno povezavo. Vendar pa obstajajo baterije, namenjene spodnji dovodni cevi dovodnih in izpušnih cevi. V tem primeru boste poleg glavnega vgrajenega kompleta morali kupiti tudi poseben sklop za povezavo s tesno nameščenimi priključki.

Druga pomembna značilnost naprave grelnih naprav s krožečim hladilom je možnost namestitve na steno ali tleh. V tem in v drugem primeru boste morali kupiti posebne montažne strojne opreme - oklepaje, katere modifikacije bomo upoštevali pri opisu namestitvenega dela.

Namestitev litega železa

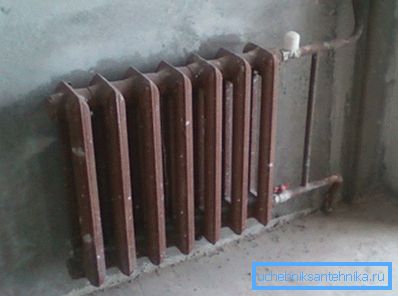

Na fotografiji je litoželezni akumulator po namestitvi

Konstrukcije iz litega železa so optimalna rešitev za vgradnjo v centralizirane sisteme in avtonomne sisteme gravitacije, ki so izdelani z uporabo kotlov z zunanjo ekspanzijsko posodo. Shema vgradnje grelnih radiatorjev iz litega železa je odvisna od vrste cevne obloge, skozi katero bo oskrbljena hladilna tekočina, in voda, ki je zapustila temperaturo.

Razmislite, kaj je navodilo za namestitev najbolj pogostega "tri prsta" litega železa.

Tri prsta se popularno imenujejo, saj se trije prsti prilegajo v režo med sekcijami.

  • V začetni fazi označite kraj, kjer bo izvedena instalacija.. Običajno je to mesto pod oknom. Izbira tega mesta ni naključna, saj omogoča doseganje optimalne konvekcije (kroženje toplega in hladnega zraka) v okviru ogrevanega prostora. Izmerimo okenski okvir in določimo njegov center. Nato izmerite dolžino naprave, ki jo želite namestiti, določite njegovo središče in označite dolžino na steni, poravnajte centre.
  • Narišite vodoravno črto, ki bo ustrezala zgornji liniji akumulatorja. Ta črta mora biti postavljena strogo vodoravno, kar je mogoče določiti z uporabo nivoja vode.

Pomembno: Če so baterije nameščene z naklonom, obstaja velika verjetnost, da bodo v ločenih odsekih nastali zračni vtiči.

  • Vlečite navpične črte, ki bodo ustrezale središču reže med najbolj oddaljenimi deli..

Praviloma so 4 oklepaji dovolj za namestitev naprave - dve na dnu in dva na vrhu. Toda, če je stena star ali je baterija sestavljena iz 12 ali več delov, namesto standardnih 4 pritrdilnih točk, lahko uporabite 6 oklepajih. Vmesno pritrdijo svoje roke v reži med obema osrednjima odsekoma.

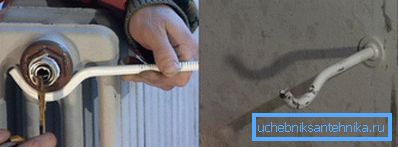

Primer namestitve nosilca
  • Z nosilnimi zatiči označujemo sredino luknje 2-3 mm nad središči zgornje in spodnje vstopne odprtine.
  • Luknje izvrtajte z vrtanjem ustreznega premera (12 mm) do globine plastičnega tesnila.
  • Plastična tesnila vstavijo luknje in jih kladijo, dokler niso poravnana s površino stene.
  • Vijačne konzole.
  • Mlinec obrišite cev na želeno dolžino.
  • Obesite radiator. Če je pravilno nameščen, bo naprava padla na vse oklepaje in se ne bo vrtela, ko jo pritisnete.
  • Na naslednji stopnji se izvede vgradnja litoželeznih radiatorjev v cevi. V tehnoloških luknjah z uporabo vlečnega ali drsnega traku zavrtimo mehanizme za blokiranje, na katere pritrdimo prvotno rezanje na želeno dolžino cevi. Za to so konci cevi obdelani z matricami, rezanje navoja, katerih višina in mere ustrezajo navoji zapiralnih ventilov.

Nasvet: Če je povezava izvedena z vlečenjem, zgornji del spoja prevlečemo z oljno barvo. Ko se barva posuši, bo spojina bolj hidrofobna.

Po namestitvi hladilnega sredstva vlijemo v sistem in preverimo stopnjo tesnosti povezav. Če opazite puščanje ali če je grelnik nameščen nepravilno, bo morda treba odstraniti litoželezne radiatorje.

Vrste nosilcev

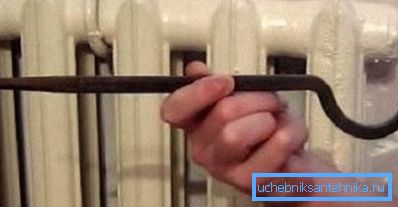

Tradicionalna konzola za spodnjo luknjo
  • Za litoželezne akumulatorje se uporabljajo nastavljivi pritrdilni elementi iz jekla, držala iz litega železa, pritrdilni elementi na jeklenem traku in zapirala za vijake s podaljškom dolžine do 30 cm.
  • Pri aluminijastih in bimetalnih baterijah lahko uporabljate ojačane jeklene sponke ali jeklene nosilne palice z mozniki do dolžine 17 cm.

Značilnosti namestitve bimetalnih in aluminijastih baterij

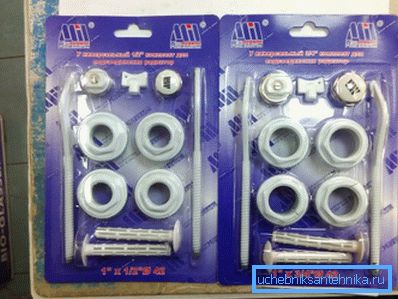

Montažni komplet za radiator 3 4 od alternativnih proizvajalcev

Skupaj s litoželezniškimi baterijami so na trgu prisotne bimetalne in trdne aluminijaste modifikacije. Upoštevajte, kako namestiti grelni radiator v stanovanju, če je izdelan iz aluminija ali aluminija v kombinaciji z jeklom.

Pomembno: Če morate povečati bimetalno ali aluminijasto baterijo ali, nasprotno, zmanjšati s spreminjanjem števila delov, boste potrebovali poseben radiatorski ključ. Ta ključ se izmenično vstavi v spodnji in zgornji vstop in vam omogoča, da razstavite en izdelek na več ločenih delov ali nasprotno sestavite več delov skupaj.

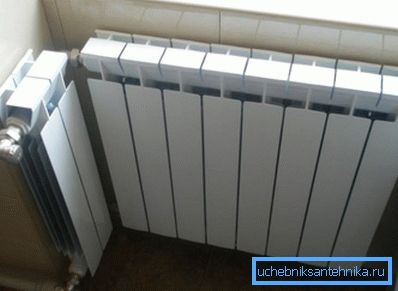

Primer nekonvencionalne namestitve aluminijastega radiatorja

Po zahtevanem številu delov se namestimo pribor. Za te namene uporabljamo univerzalni komplet za radiatorje, ki ga sestavljajo matice in čepi. Vlečne matice so privite v tiste luknje, kjer bodo priključene cevi, in vtiči se privijejo v preostale dve luknji.

Pomembno: Pri nameščanju fitingov uporabljamo drsni trak, ki ga usmerimo v smeri urinega kazalca. Če se navijanje izvaja v nasprotni smeri urinih kazalcev, ob odvijanju vijaka za dovod zraka tesnilna naprava dvomi in ne bo zagotovila ustrezne tesnosti.

Diagram razmerja moči in lokacije baterij

Označevanje položaja naprave je enako kot pri montaži litega železa. Ampak obstaja ena stvar, ki jo je treba upoštevati. Razmik med aluminijastimi deli je ožji po vrsti kot med odseki iz litega železa, zato je treba natančno določiti lokacijo nosilcev.

Če je montaža izvedena s kovinsko-plastičnimi cevmi, je radiator najprej obesil, nato pa se cevi razrežejo in priključijo. Če namesto kovinskega laminata uporabljamo trpežnejši in trajnejši polipropilen, najprej opravljamo rezanje in spajkanje cevi, in šele potem smo dali baterijo in priključili.

Tabela združljivosti kovin v sistemu ogrevanja

Pomembno: Nekateri grelniki in cevi so lahko nezdružljivi, saj tvorijo galvanski par, kar prispeva k razvoju korozijskih procesov. Na primer kombinacija jeklenih cevi in ​​aluminija ni priporočljiva. Hkrati so cevi iz polipropilena univerzalna rešitev za vse vrste baterij.

Zaključek

Iz zgornjega lahko sklepamo naslednje: Za izvedbo vgradnje ali demontaže grelnega radiatorja ni potrebno biti strokovnjak. Dovolj je skrbno narediti vse zgoraj navedene korake in zagotovo boste dosegli želeni rezultat.

Za namestitev radiatorja je bilo lažje, priporočamo, da si ogledate video v tem članku.
