Vodna črpalka za ogrevanje: prisilno cirkulacijo hladila

Sodobni sistemi ogrevanja pogosto uporabljajo posebne naprave, ki omogočajo prisilno cirkulacijo vode. To so vodne črpalke za ogrevanje in so še posebej pomembne, če je namenjeno zagotavljanju stavb z velikim površjem z vročino.

Prednosti prisilnega kroženja

Premik hladilne tekočine v ogrevalnih sistemih se lahko izvede na naraven način ali z uporabo dodatnih naprav. V prvem primeru tekočina kroži zaradi temperaturne razlike, v drugi pa zaradi črpalk, priključenih na električno omrežje.

Prisilna metoda ima številne nesporne prednosti:

• Ni potrebe po doslednem upoštevanju predpisov o lokaciji cevovodov.
• Temperaturo v posameznih prostorih je mogoče nastaviti med delovanjem sistema.
• V prisotnosti cirkulacijske naprave se lahko uporabijo elementi z manjšim premerom.
• Gospodarstvo pri porabi goriva je zagotovljeno z avtomatsko regulacijo.

Opomba! Glavna pomanjkljivost je, da je naprava za prenos hladilne tekočine odvisna od napajanja. V primeru izrednih razmer na električnih vodih sistem neha delovati.

Osnovne vrste naprav

Obtočne črpalke za ogrevalne sisteme se lahko znatno razlikujejo, zato se njihova cena lahko nekoliko razlikuje. Nekatere modele je mogoče razlikovati z visoko močjo, drugi - kazalci odpornosti na obrabo ali katere koli druge lastnosti. Vse naprave pa lahko razdelimo na dve vrsti.

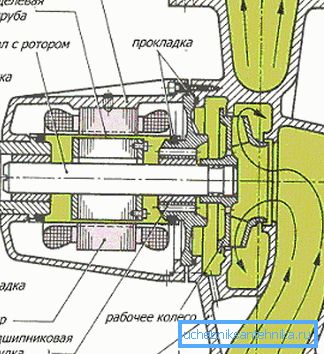

Modeli mokrih rotorjev

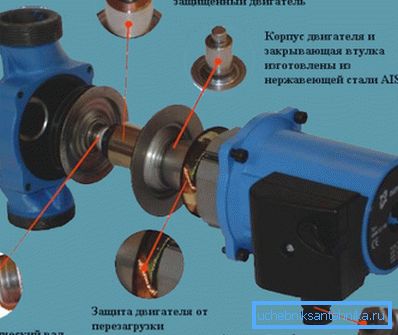

V takšnih napravah se vrtljivi del nahaja neposredno v črpalnem mediju. Iz rotorja statorja je ločeno posebno steklo, ki je izdelano iz nerjavečega jekla. Kar se tiče gredi rotorja, je mogoče izdelati ne samo iz kovine, temveč tudi iz keramike.

Učinkovitost te naprave za črpanje tekočine je približno 50 odstotkov, kar je običajno dovolj. Novi modeli z rotorjem, potopljeni neposredno v hladilno sredstvo, so izdelani s podporo modularnega principa, ko so bloki nameščeni v skladu s potrebnim pretokom in velikostjo.

Tekač tovrstnih obtočnih črpalk združuje prednosti radialnih in aksialnih mehanizmov. Ležaji skupaj z rotorjem in gredjo tvorijo eno samo enoto. Takšne konstrukcije lahko ob zagonu omogočajo neodvisno odstranjevanje zraka.

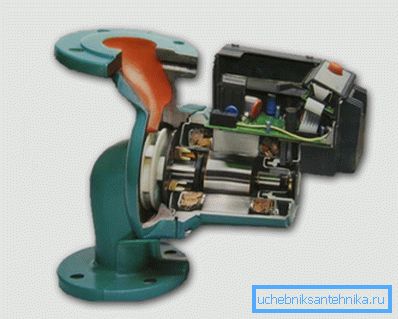

Izdelki s suhim rotorjem

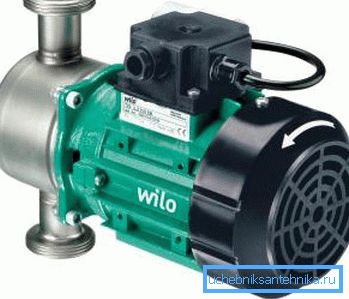

Za te naprave je značilna večja učinkovitost, zato so primernejša za vgradnjo v sisteme, kjer je potrebno črpanje velikih količin. Instrumentni motorji ne pridejo v stik s procesno tekočino. Značilna lastnost je prisotnost posebnega tesnila med motorjem in prostorom črpalke.

Pri delu med drsnimi površinami nastaja tanek vodni film, ker je v ogrevalnem sistemu tekočina pod visokim pritiskom v primerjavi z okoliško atmosfero. Takšna membrana omogoča tesnjenje, ko se glavni deli vrtijo.

Priprava obroča je običajno narejena iz aglomeriranega ogljika, nerjavečega jekla ali keramike.

Če govorimo o oblikovnih značilnostih, lahko razlikujemo dve podvrsti izdelkov, katerih stroški se bodo bistveno razlikovali.

• Konzole so izdelane v obliki ločene strukture, ki nima nobene povezave s telesom. Ročaj in gred motorja sta povezana s pomočjo posebne sklopke.
• Monoblokovi analogi so blok, ki vključuje motor in samo telo. V tej različici je rotor nameščen na gredi.

Bodite pozorni! Uporaba izdelkov s suhim rotorjem za ogrevanje majhnih zgradb ni smiselna. Lahko jih namestite pri ustvarjanju ogrevalnega sistema v velikih hišah in drugih velikih stavbah.

Namestitev

Napravo lahko realno namestite z lastnimi rokami, saj ta postopek ne pomeni zapletenih dejanj, čeprav boste še vedno potrebovali določene spretnosti. V kompletu z glavno napravo so vedno na voljo tesnilni obroči in potrebni deli.

Glavne določbe

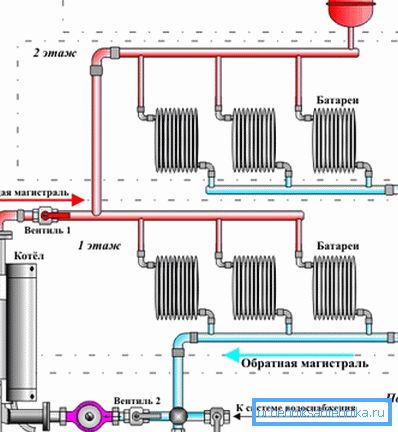

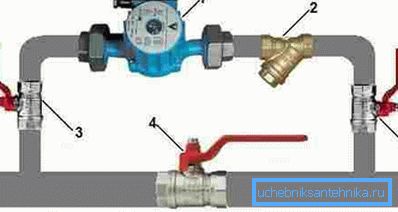

• Mesto za vgradnjo mora biti izbrano tako, da je mogoče dodatno namestiti grobi filter. Napravo bo zaščitil pred vstopom velikih delcev rje in drugih vključitev.
• Po delu mora biti rotor vodoraven. Če je to zanemarjeno, cirkulacijska črpalka med delovanjem povzroči hrup ali popolnoma neha delovati.
• Med namestitvijo se šob ne sme zamenjati. Praviloma so na telo postavljene posebne puščice, ki odražajo smer gibanja delovnega okolja.
• Navojne povezave morajo biti zapečatene s posebnim trakom ali običajnim vlečenjem. Pareni elementi so nujno ločeni s tesnili.

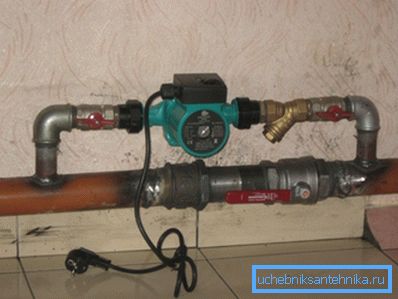

• Vgradnja črpalke in zapornih ventilov se izvede neposredno na obvodu, kar je potrebno, da lahko hladilno sredstvo v izrednih razmerah preide skozi osrednji cevovod.
• Pred zagonom sistema odvijte vijak na pokrovu. V tem primeru se zrak odstrani iz sistema.

Zaporedje ukrepov

Pri nameščanju črpalke se morate držati posebnega načrta, da se izognete težavam. Podrobna navodila za izvedbo operacij so podana spodaj.

Odraža najpomembnejše trenutke.

1. Prvi korak je priprava ogrevalnega sistema za namestitev naprave.. Da bi to naredili, popolnoma odstranite hladilno sredstvo. Zaželeno je tudi čiščenje ogrevalnih cevovodov.
2. Nato je črpalka nameščena neposredno na obvodni ventil.. Pri pritrditvi gredi motorja je treba zavrteti z minimalnim naporom. Na robovih nameščenih žerjavov.
3. Temu sledi vstavljanje kapi v osrednji cevovod.. Med delom se uporabljajo posebna oprema ali varilni stroj. Na glavni cevi je nameščen žerjav.
4. Montažnemu delu sledi priključitev na električno omrežje.. Vsi modeli delujejo iz linij z napetostjo 220 voltov.
5. Po opravljenem glavnem delu se testira sistem.. Za to je napolnjena s hladilno tekočino. Če ni puščanja in je obtok normalno, je bilo delo opravljeno kvalitativno.

Pozor! Da ne bi izpustili tekočino iz celotnega sistema, lahko uporabite ventile. Nameščen je neposredno pred mestom, v katerem bo naprava nameščena.

Možni vzroki za neuspeh

• Nepravilna namestitev priključka in glavnega kabla povzroči resne okvare.
• Motor se ne nahaja vodoravno, zato je v notranjosti kopičenje zraka, ki onemogoča napravo.
• Slaba filtrirna naprava prehaja trdne delce v povezavi z delovanjem izdelka.

Kot zaključek

Obtočne črpalke za ogrevanje vode v sodobnih sistemih ogrevanja veljajo za praktično obvezne elemente, saj se zaradi njih izvedejo vgradnja cevovodov ob upoštevanju estetskih vidikov. Za podrobnejše seznanitev z napravo priporočamo, da gledate predlagani videoposnetek.
