Volumen aluminijastega radiatorja: specifikacije in izračun

Za avtonomno ogrevanje gradbenega trga trenutno ponuja veliko število različnih grelnih naprav, vključno z aluminijem, njihova moč pa je odvisna od količine vode v aluminijastem radiatorju, to je na zmogljivosti.

Seveda to ni edini dejavnik, ki vpliva na prenos toplote - tukaj je vključena tudi konfiguracija grelca, toda v tem trenutku govorimo o sekcijskih baterijah, katerih velikost (število sekcij) lahko po želji spreminjamo. Podrobneje o teh grelnikih bomo govorili spodaj v besedilu, poleg tega pa vam želimo ponujati tematsko predstavitev videoposnetka v tem članku.

Aluminijasti grelci

Tehnične specifikacije

Bodite pozorni! Če želite kupiti kakovostne izdelke, potem ko kupite, bodite pozorni na njegovo težo. Tako navodilo kaže, da masa enega odseka ne sme biti manjša od enega kilograma, in sestava desetosredne baterije z bradavicami ne sme biti manjša od 11 kg!

Prostornina enega odsekov aluminijastega hladilnika je v veliki meri odvisna od načina njegove izdelave in obstajata le dve takšni metodi - brizganje in ekstrudiranje.

• Strokovnjaki menijo, da je proizvodnja s postopkom vbrizganja tehnološko naprednejša - omogoča, da dobimo vse varjene sekcijske zgradbe. Seveda obstaja šiv, vendar se izvaja z uporovnim varjenjem. Seveda je cena takih izdelkov nekoliko višja.

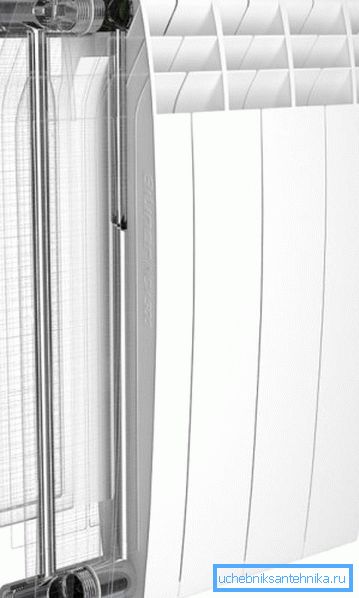

• Toda postopek stiskanja ali ekstrudiranja je postopek, pri katerem se več elementov iz zlitine izloči z zelo visoko vsebnostjo Al (98%).. Povezani so mehansko in se uporablja visoko kakovostno lepilo. Proizvodi, pridobljeni z ekstrudiranjem, imajo visoko odpornost proti koroziji in je njegova glavna pomanjkljivost (šibka točka) lahko imenovana mehanska povezava.

• Ne le količino vode v aluminijastem radiatorju ogrevanja, ampak tudi njegova oblika - rebraste in presečišče pomaga določiti lastnosti delovanja.. Reševanje omogoča največji možni stik z zrakom v prostoru, kar prispeva k hitremu ogrevanju, oddelki pa vam omogočajo, da zmanjšate in povečate napravo po potrebi, odvisno od prostornine ogrevanega prostora.

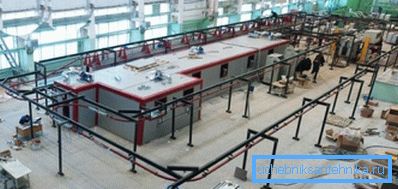

• Poleg tega je zaščita pred korozijo barve v dveh slojih.. Slikarsko delo se navadno izvaja na specializiranih proizvodnih linijah, ki jih ponuja le nekaj oseb (glej fotografijo zgoraj). Takšni procesi potekajo v dveh fazah: prvič, prvi sloj se uporablja z anaforezo, ki zagotavlja zaščito proti koroziji in stabilnost barve za naslednji premaz. Druga plast je že pršena na emajl prahu, kar vidimo na končnem izdelku.

Tabela: dimenzije, masa, prenos toplote in prostornina aluminijastega odseka

Izračuni moči

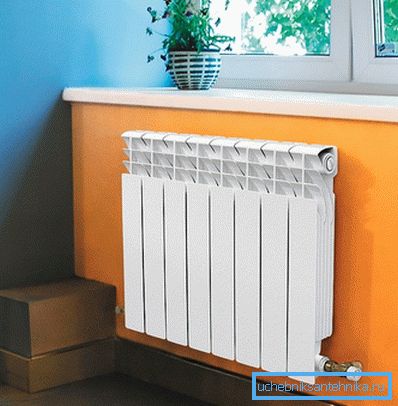

Opomba Da bi vsi izračuni ustrezali resničnosti, je pomembno mesto, kjer boste namestili radiator. Torej, praviloma to delajo pod oknom - topli zrak iz grelca, ki se dviga, ustvarja nekakšen zaslon, ki varuje prostor pred hladnimi potoki, ki se premikajo s stekla.

Torej, za izračun količine vode v aluminijastem radiatorju, kot razumete, ne predstavlja nikakršne težave - za to je dovolj, da poznate volumen enega odseka in njihovo število, nato pa dodate te vrednosti skupaj (glej tabelo).

Na enak način lahko določite tudi kapaciteto akumulatorja, če poznate nominalno vrednost enega odseka in njihovo številko, a poglejmo, kako izračunati ta indikator za sobo določene velikosti.

Če višina stropov ne presega 2,7 m, se izračuni lahko izvedejo s kvadraturo in na primer vzamemo prostor s površino (S) 4,55,5 m, potem S = 4,5 * 5,5 = 24,75 m2 in uporabimo Radiator GLOBAL KLASS z močjo od 232 vatov.

Za izračun števila odsekov potrebujemo formulo S * 100 / P, kjer je 100 zahtevano število vatov na kvadratni meter, P pa moč enega odseka. Torej, K število delov = S * 100 / P = 24,75 * 100/232 = 10,66 ali 11 sekcij (volumen vode v enem delu aluminijastega hladilnika je tukaj 0,54 litra, kar pomeni 0, 54 * 11 = 54,54 litrov) .

Zdaj pa vzemimo parametre iste naprave za ogrevanje in istega območja, vendar je višina stropov 3 m, potem bomo morali izvesti izračun na m3, kjer je potreben 41 W prenos toplote.

Prostornina prostora (V), ki jo dobimo, je 4,5 * 5,5 * 3 = 74,25 m3, zato jo delimo z zmogljivostjo enega dela. Imeli bomo K število razdelkov = V * 41 / P = 74,25 * 41/232 = 13,1 ali 14 sekcij, tako da je zaloga.

Zaključek

Kot lahko vidite, s svojimi rokami ne morete samo namestiti, ampak izračunate potrebno število razdelkov za izbiro potrebne moči radiatorja in določite, koliko vode boste morali segrevati.

Takšni izračuni so izjemno potrebni pri popravilu ali gradnji, saj jim zaradi njih ne dosežemo le največjega udobja v prostoru, temveč tudi določamo prihodnje stroške, to je delno tudi družinski proračun.
