Vrste priključkov radiatorjev: serijsko, vzporedno,

Verjetno morate takoj opozoriti na dejstvo, da neposredna povezava grelnega radiatorja pomeni tri glavne možnosti - stransko, spodnjo in diagonalno, vendar so možne nekatere odtenke. Poleg tega obstajajo možnosti za konture, ki so lahko enoklepne ali dvocevne, odvisno tudi od števila nadstropij v stavbi in jih je mogoče upoštevati tudi z vidika načrta. Ampak več o tem se bomo pogovarjali v spodnjem gradivu, poleg tega pa vam bomo tudi pokazali na temo videoposnetka v tem članku.

Načini povezovanja različno

Raznolikost kontur

Opomba Cev ogrevalnega sistema je lahko enosmerna ali dvovrstna. Od tega je odvisna učinkovitost prenosa toplote naprav, pa tudi metode za njihovo povezavo.

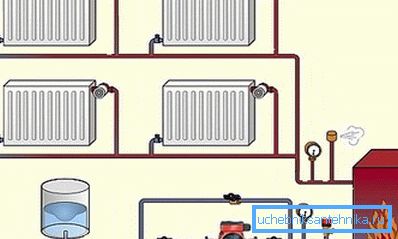

1. Enosmerni ogrevalni sistem pomeni zanko zanko iz ene cevi, v katero so radiatorji ogrevan - primer te namestitve je prikazan na zgornji sliki:
2. tukaj hladilno sredstvo, ki se giblje od kotla, na poti skozi cevi manjšega premera, se razteza skozi baterije in pod pritiskom obtočne črpalke se vrne nazaj na isto cev;
3. vendar po prehodu skozi grelec voda izgubi temperaturo, zato je več radiatorjev v takem sistemu, hladnejše bo voda na koncu;
4. v avtonomnih sistemih ni priporočljivo namestiti več kot 3-4 radiatorjev na eni zanki, da bi lahko vzdrževali približno enako temperaturo v vsakem od njih;

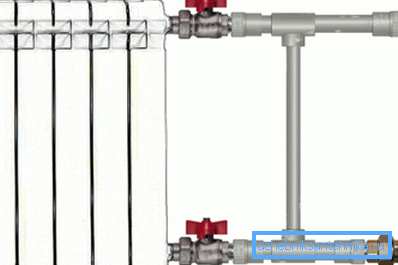

1. V enocevnem sistemu, zlasti v večnadstropnih zgradbah, je primernejše povezovanje naprav s strani, ampak kako priključiti grelni radiator s stransko povezavo, da bi čim bolj ohranili temperaturo v naslednjih baterijah? Če želite to narediti, skakalec, ki se imenuje "bypass", seka med dovodnimi in povratnimi cevmi in služi za dva namena:
2. najprej nekaj vode prehaja skozi cev brez vdora v akumulator, zato se ne ohladi;

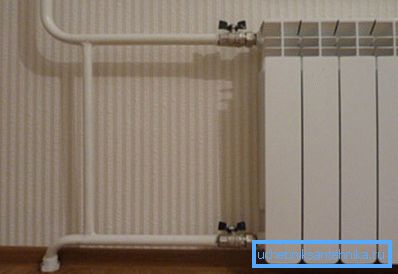

3. drugič, zahvaljujoč obvodu, lahko razstavite brez izpraznitve hladilne tekočine, tudi če tokokrog prehaja neposredno skozi radiator brez obvoda;

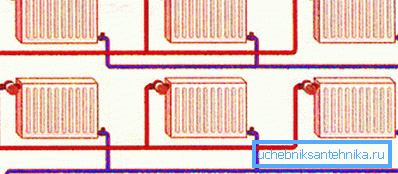

1. Dvocevno vezje lahko poimenujete bolj priročno - tukaj hladilnik vstopi v radiator iz dovodne cevi in ​​ohlajena voda se odvaja v povratno cev in se vrne v kotel za novo ogrevanje:
2. Toda stroški delovanja takega dogovora so nekoliko višji, ker morate segrevati več vode, zato morate porabiti več energije za plačilo;
3. Toda takšno vezje nikoli ne povzroča težav in lahko vanj vgradite veliko število radiatorjev, saj je mogoče ohraniti enotno temperaturo v vseh;

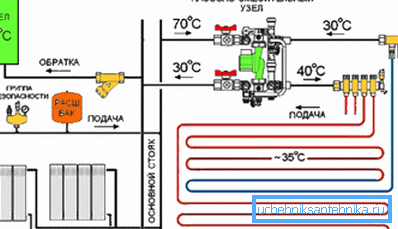

1. Poleg tega je za dvocevni sistem navodilo predvideno za povezavo radiatorskega vezja s toplim podom, vendar sta to dve različni napravi, ki zahtevata kroženje hladilnega sredstva pri različnih temperaturah.
2. Toda kljub temu navideznem nesoglasju se taka povezava odvija - na vhodu v talno gretje se vgradi trosmerni ventil, ki deluje na diskretnem sistemu, in ko se tokokrog segreje do želenega stanja, se ventil aktivira in vroča voda iz vira se ponastavi na "vrnitev";
3. Načelo takšne povezave je dobro prikazano v shematični podobi nad tem odstavkom.

Zaporedno in vzporedno

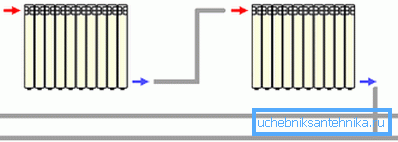

Poleg tega je lahko povezava serijska in vzporedna, tako da je serijska povezava radiatorjev prikazana v zgornji sliki.

Takšna situacija se pojavi tudi takrat, ko je obvod blokiran in voda iz enega radiatorja takoj vstopi v drugo, mimo dobave in povratnega toka. Ampak ni nujno, da je obtočenje diagonalno preko naprave - zato je lahko spodnja stranska povezava ("Leningrad") ali enostranska stranska povezava, točka je, da tekočina za prenos toplote takoj teče iz akumulatorja v akumulator.

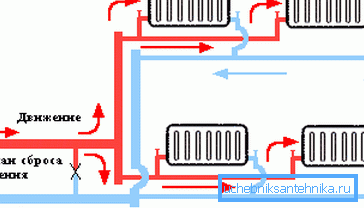

Ko je priključek grelnih radiatorjev vzporeden, so neodvisni drug od drugega, zato bo temperatura vode v njih enotna tako v prvi kot v zadnji napravi.

Toda to je mogoče le v dveh cevnih sistemih, kjer količina baterij na noben način ne vpliva na tok hladilne tekočine. Diagram takšne povezave, ki ga vidite na vrhu, lahko je stran, dno ali diagonalno.

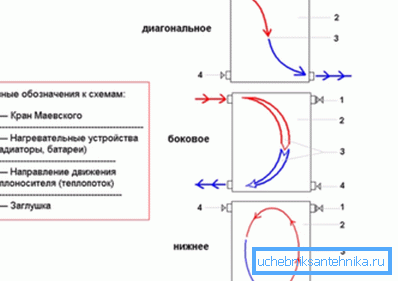

Diagonalni, stranski in spodnji

Diagonska povezava radiatorjev se šteje za optimalno, ker hladilnik kroži v njej z največjo enotnostjo, tako da ko opazite nazivno moč v spremljajočih dokumentih, proizvajalec nadaljuje s tovrstno povezavo, če je celotno področje naprave enako uporabljeno.

Menimo, da tukaj izguba največje moči ne obstaja in se izda na 100%. Obstaja še ena pomožna možnost, če lahko optimalno izkoristite celotno kapaciteto, vendar je to nekoliko nižje.

Grelna naprava deluje nekoliko slabše (le pri 95% nazivne moči), če je priključena s strani (na eni strani ali na obeh straneh) - tu bo ogrevalna površina na strani oskrbe bolj intenzivna.

Toda z nižjo povezavo, ki se imenuje tudi "Leningrad", je nominalni izkoristek le 90%, ker je kroženje oteženo zaradi visokega tlaka in seveda je ogrevanje tukaj najbolj neenakomerno.

Opomba Preden začnete izračunati moč grelnikov v vašem stanovanju ali zasebni hiši, morate končno določiti način povezovanja radiatorjev. Le v tem primeru boste lahko najbolj pravilno izračunali število oddelkov.

Razširitveni kanal kot optimizator distribucije toplote

Baterij ni mogoče vedno diagonalno priključiti v avtonomni ali centralizirani sistem ogrevanja, da bi zagotovili največjo (100%) toplotno moč in obstajajo številni razlogi za to - obstajajo tehnične zmogljivosti in značilnosti notranje opreme ali preprosto človeški faktor - ali ste izgubili pogled ali ne vedel.

Kadar ni veliko oddelkov, v vsakem primeru ne več kot 8-10 kosov ali celo manj, potem padec temperature v celotni površini radiatorja ni opazen, in če so opazne, potem pa ne precej. Ampak, če se število odsekov poveča, in takšna potreba se pogosto pojavlja, potem lahko padci temperature na različnih koncih iste naprave dosežejo 10 ° C in še več.

Seveda lahko znova povežete, to je, da priključite napravo diagonalno in v tem primeru se hladilno sredstvo enakomerno porazdeli po celotnem območju, vendar to zaradi teh tehničnih pogojev ali notranjih značilnosti ni vedno mogoče.

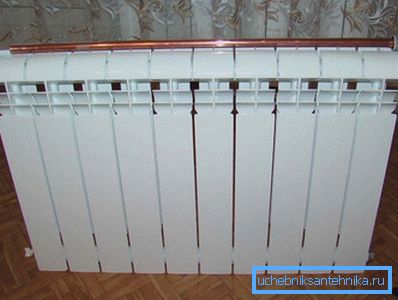

V takih situacijah je vrsta zdravilnega reagenta - to je podaljšek kanala, ki je iz nekega razloga zelo težko najti v naših prodajalnah, ki prodajajo sanitarno opremo, vendar je to mogoče storiti neodvisno.

Za to potrebujete bakreno cev z zunanjim premerom 18 mm in debelino stene najmanj 1 mm ter bakreno spojko za spajkanje (adapter na vgradnjo) z zunanjim premerom 19,5 mm.

Dolžina cevi se izračuna ob upoštevanju števila odsekov, zato mora njegov konec doseči stičišče zadnjega in predzadnjega dela - v nekaterih primerih je podaljšek priključen na sredino radiatorja, vendar lahko cev kadar koli prekinete. Ne bomo opisali postopka spajkanja v vseh podrobnostih, recimo samo, da tok ne sme priti v notranjost cevi, tj. Ne bi smel biti veliko, saj lahko zamrznjeno kapljico nastane in voda med cirkulacijo povzroči hrup.

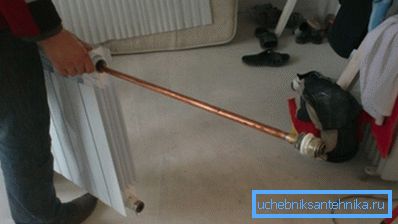

Razširilnik kanala je nameščen v zgornjem delu radiatorja, vendar je bolje, če ga uporabljate skupaj s toplotno glavo, s katero lahko nastavite želeno temperaturo. Toda porazdelitev hladilne tekočine na področju baterije bo zdaj enotna.

Zaključek

Radiatorje lahko povežete tudi z lastnimi rokami, če imate seveda potrebna orodja za to. Ampak, če ste začetnik v tem poslu, potem ne pozabite, da je to popolnoma odgovorno - puščanje sistema med ogrevalno sezono ni le neprijeten pojav, ampak, morda bi rekli, navaden. Zato, če se ne zanašate na svojo moč, je bolje, da povabite strokovnjaka.
