Vse kar morate vedeti o električnem grelnem kotlu s črpalko

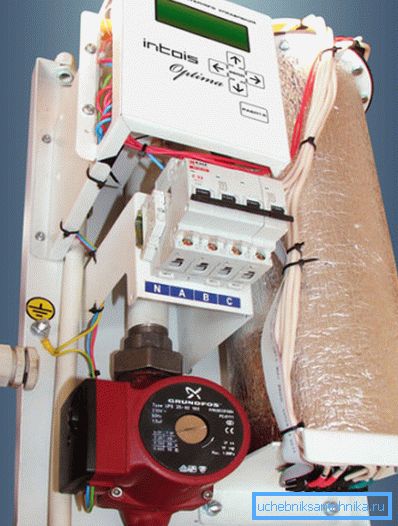

Po nabavni ceni je električno ogrevanje slabše samo za plin, hkrati pa so v naši državi elektrificirane tudi majhne vasi, vendar pa to ni tako dobro z uplinjanjem, kar pojasnjuje veliko priljubljenost električnih kotlov za ogrevanje. Mnogi proizvajalci poenostavijo nalogo za potrošnike in opremijo kotlovnico z dodatno opremo, vključno z obtočno črpalko.

Vrste električnih kotlov

Kotli se lahko klasificirajo po metodi ogrevalne vode, črpalka za ogrevalni kotel pa se lahko vgradi v kakršnokoli napravo.

Takšne vrste kotlov sem izbral kot:

• naprave, v katerih se voda segreva z grelnimi elementi. Tovrstni električni grelniki so precej obsežni in če je voda trdna, potem bo merilo hitro pokrivalo grelni element. Štejejo kot najpreprostejši v gradbeništvu;

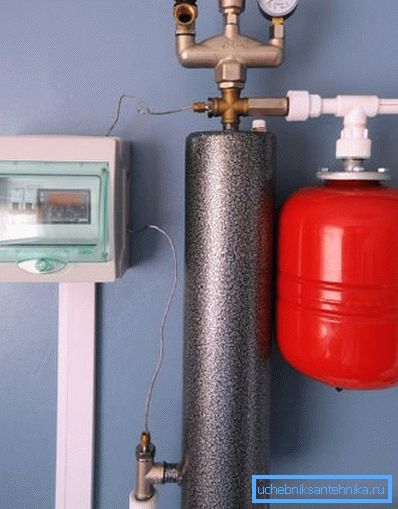

• indukcija - uporabijo pojav elektromagnetne indukcije. Grelni element je običajna indukcijska tuljava - na jeklenem jedru (ki je v cevi dielektrične) navite žice, skozi katero poteka električni tok. Ko je kotel vklopljen, tok, ki poteka skozi navitje, povzroči nastanek toka v jedru, kar vodi do ogrevanja jeklene palice;

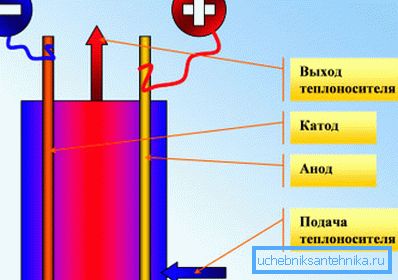

• kotli za elektrode - lahko delajo izključno z vodo, saj je sestava hladila pomembna. Voda je načeloma navaden vodnik z precej velikim uporom. V njej se spuščata dva vodnika, skozi katera se prehaja izmenični tok, voda, tako kot kateri koli drugi prevodnik, se ogreva. Naprave te vrste niso opremljene z obtočnimi črpalkami.

Kar zadeva obtočno črpalko in ekspanzijsko posodo za ogrevalni sistem, so možne naslednje možnosti za lokacijo teh elementov:

• tako črpalka kot rezervoar se nahajajo v telesu kotla - takšni modeli so običajno prednostni, če je kotel v hiši in ne v ločeni sobi;

• črpalko lahko premaknete zunaj ohišja, kar ne vpliva na učinkovitost njegovega delovanja.

Električna grelna naprava in vgrajena dodatna oprema

Kljub dejstvu, da se modeli električnih kotlov lahko navedejo več kot en ducat, oblikovanje na splošno ostane nespremenjeno.

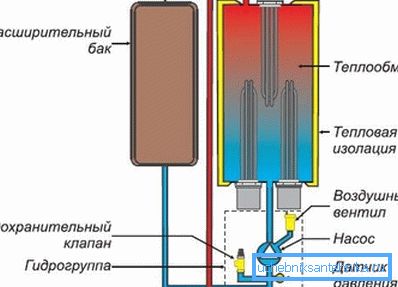

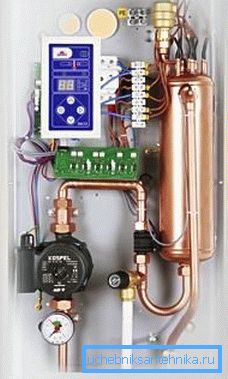

Električni grelniki s črpalko so sestavljeni iz takšnih enot (seznam je podan za tipičen model grelnega elementa):

• toplotni izmenjevalnik je volumetrični rezervoar z vodo, v kateri so grelni elementi potopljeni, rezervoar mora nujno imeti tovarniško izolacijo;

Bodite pozorni! Nastavitev delovanja grelnega kotla je posledica vključitve drugačnega števila grelnih elementov. Torej, če želite zmanjšati moč avtomatizacije, izključite nekatere od njih.

• Hidrogroup vključuje cirkulacijsko črpalko, manometer, ventil za odzračevanje zraka iz sistema in varnostni ventil;
• Razširitveni rezervoar - potreben za kompenzacijo spremembe volumna hladilnega sredstva med ogrevanjem.

Bodite pozorni! Obtočna črpalka mora biti nameščena na cevovodu, ki hlajeni hladilnik vrne nazaj k kotlu. Če ga želite dati na dajalno cev, bo visoka temperatura bistveno zmanjšala njegovo trajnost.

Več o izbiri kotla in njegovi namestitvi

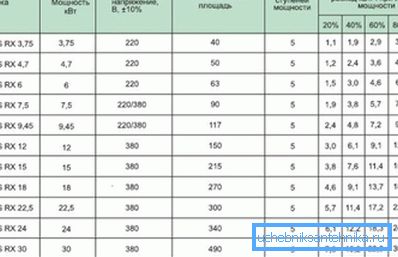

Moč sodobnih električnih kotlov se razlikuje v širokem razponu. V prodaji najdete tako kompaktne modele, katerih moč ne presega 6 kW, kot tudi prave "pošasti", katerih moč se približuje 100 kW. Jasno je, da se takšne naprave uporabljajo za ogrevanje velikih površin - ne uporabljajo se v zasebni gradnji.

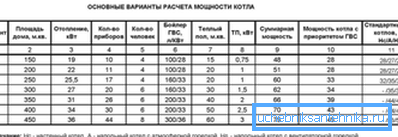

Izbor moči kotla

V splošnem se izbira moči katerega koli kotla izvede na podlagi toplotne izgube stanovanja (ali hiše), upoštevajo se tudi podnebne značilnosti območja, vrsta izolacije itd. Z drugimi besedami, izračun temelji na dejstvu, da so v prostorih toplotna izguba skozi okna in ograje modeli so bili uravnoteženi s tokom toplote iz radiatorjev.

Z zadostno stopnjo natančnosti lahko zahtevano moč kotla določimo s približno odvisnostjo. Glede na to, da so vsi sodobni kotli opremljeni s termostati, možna rahla prenapolnitev ni kritična. Ja, in cena se ne spremeni veliko, če ste zavarovati in vzemite kotel nekoliko močnejši od prejetih z izračunom.

Zahtevana moč se določi z uporabo te odvisnosti v formuli W_k = (S • W_ud) / 10,

take oznake so sprejete:

• W_do = moč kotla, kW;
• S - celotna ogrevana površina, m²;
• W_ud - specifična moč, za toplo regijo lahko vzamete enako 1,0, za centralno - 1,1 - 1,15, za severne - vsaj $ 1,2
• 10 - pretvorbeni faktor.

Če uporabljate predlagano formulo, potem za ogrevanje zasebne hiše z območjem, na primer, 160 m², ki se nahaja v osrednjem delu Ruske federacije, bo potreboval kotel z močjo W_k = (160 • 1,1) / 10 = 17,6 ± 18 kW.

Rezultat je bil precej blizu vrednostim, ki so jih priporočili proizvajalci sami. Torej, za površino 150 m² priporočeno 19 kilovatno kotel, izračun je imel skoraj enako vrednost.

Najenostavnejši primer je primeren za izračun moči kotla z enim krogom. Za izbiro naprave z dvema vezjema morate upoštevati porabo energije za ogrevanje vode za potrebe oskrbe s toplo vodo (vročo vodo).

Zahteve o ožičenju

Resna ovira pri nameščanju kotla z lastnimi rokami je, da morate imeti vsaj minimalno znanje o elektrotehniki. Zlasti morate razumeti, da ni mogoče priključiti vsakega kotela na običajno napajalno omrežje.

Bodite pozorni! Najboljšo možnost lahko štejemo za polaganje posamezne napajalne vode za kotel. Če tehnično to ni mogoče storiti, je bolje, da napravam z zmogljivostjo nad 6 do 7 kW povežete in ne priključite na običajno omrežje.

Na splošno je delovna napetost električnega grelnika 220V mogoče najti le v razmeroma nizkih pogonskih napravah. Če je ogrevalni sistem zasnovan za zasebno hišo, se bo najverjetneje uporabljal kotel z zmogljivostjo približno 16-20 kW ali več. To pomeni, da ga morate ločeno napajati.

Bodite pozorni! Kotli z zmogljivostjo nad 6 kW so opremljeni z večstopenjskim sistemom za nadzor moči. V prehodnih obdobjih (jesensko-zimski, zimski-pomladni) to včasih zmanjšuje stroške električne energije za ogrevanje.

Zanemarjanje izbire preseka ožičenja vodi k segrevanju kabla. Zaradi tega se lahko izolacija zlomi in morebitne posledice takšnega razvoja ni mogoče natančno opredeliti kot pozitivne.

Navodila za izbiro premera žice so precej preprosta. Uporabite lahko približno odvisnost, v skladu s katero bo tok 1 A zahteval odsek žice s površino 1 mm².

Na primer, morate določiti najmanjše velikosti žic za priključitev kotela 6 kW, priključitev na normalno omrežje 220 V. Glede na to odvisnost se izračun izvede s pomočjo formule S = W_k / (U • I)

v formuli se uporablja naslednji zapis:

• S = površina vodnika, mm²;
• U, I - napetost in tok, oziroma.

V obravnavanem primeru mora biti prečni presek vodnika S = 6000 / (8 • 220) = 3,41 Mm? ^ 2.

Ta pristop se obravnava kot dokaj približen. Poleg tega tak dejavnik, kot na primer, prevodni material ni upoštevan, kar vpliva tudi na največjo dopustno tokovno obremenitev. Če želite izbrati kabel za močnejši kotel, je priporočljivo izvesti natančnejši izračun.

V tem primeru bodo navodila za izračun nekoliko zapletena:

• Najprej morate določiti moč toka za vsako fazo. Izračun se izvaja po formuli I = W_k / (U_l • v3),

kjer je u_l - linearna napetost, 380 V v našem primeru;

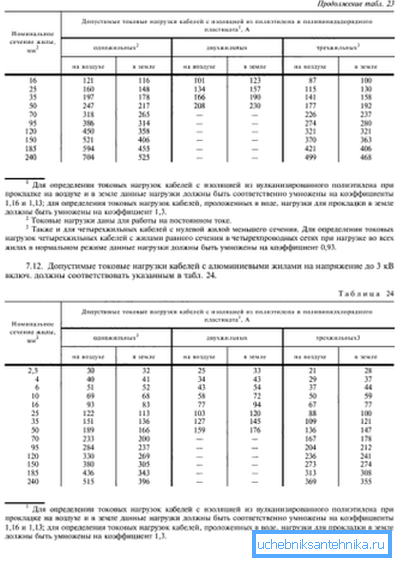

• v skladu z GOST 16442-80 se izbere odsek žile. V tem primeru je treba upoštevati, katero kovino uporabljate - aluminij ali baker, kakor tudi način polaganja kablov - nad ali pod zemljo.

Razmislite o primernem izračunu trofaznega kotla z zmogljivostjo 22 kW, povezava pa bo izvedena s pomočjo 3-žilnega kabla.

Izračun se izvede v skladu s predlagano metodo:

• določi trenutno jakost I = 22000 / (380 • v3) = 33,43 A.
• glede na GOST 16442-80 je izbran del jedra, dve možnosti sta možni. Če se uporablja baker, ima presek 4 mm² zelo primeren, saj bo dopustna tokovna obremenitev 37 A, tako da ostane tudi majhen rob. Za aluminijasta jedra je potrebno povečati presek jedra na 6 mm.² - dopustna tokovna obremenitev v tem primeru je tudi 37 A.

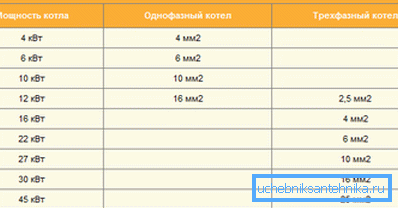

Zadnja stvar, ki jo moramo storiti, je, da vzamemo varovalko ustrezne moči. Uporabite lahko le ustrezne tabele, v katerih je za vsako vrednost moči kotla prikazan prečni prerez jedra in moč samodejne varovalke. V našem primeru namestite avtomatsko 35A.

Varnostne zahteve

Električni grelniki s črpalko zahtevajo posebno pozornost v fazi napajanja.

Upoštevajte naslednje:

• moč samodejne varovalke naj bi med delovanjem kotla nekoliko presegla najvišjo jakost;

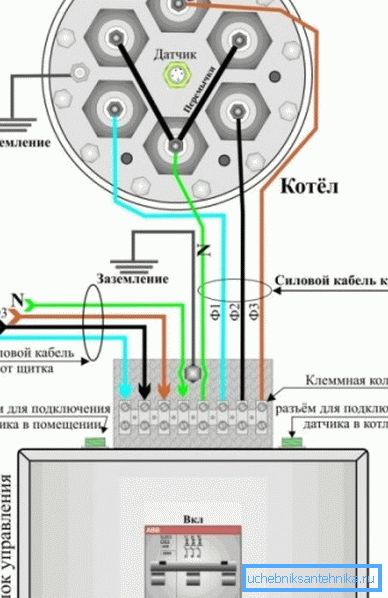

• potrebno je ozemljitveno ozemljitev. Ozemljitev 3. ali 5. stanovanjskega kabla;
• žica N (ničelno delovanje) je priključena na priključno polje ščita (ničelna vodila);
• ozemljitev (PE žica na diagramu) je priključena na ustrezno vodilo (označeno z "Zemlja").

Bodite pozorni! Pogosta napaka pri povezovanju je, da ljudje zamenjujejo žice N in PE. Torej na tej točki morate posvetiti posebno pozornost.

Električni kotliček

Za cevovod se šteje celoten proces priključitve od A do Z, to je ne samo oskrba z električnim grelcem kotla, ampak tudi vgradnja vseh elementov ogrevalnega sistema (ekspanzijski rezervoar, cirkulacijska črpalka, filtri, zaščitna skupina itd.).

Za dodatno prilagodljivost pri uravnavanju ogrevanja lahko uporabite vezje z mešalom. Zaradi tega se temperaturni način lahko nastavi ne samo s spreminjanjem moči kotla, temveč tudi zaradi mešalne mize s servo pogonom.

Pri nameščanju kotla je treba upoštevati naslednja priporočila:

• je zaželeno, da je odstranite, kolikor je to mogoče, iz sistema za oskrbo z vodo; električni kotel je nameščen le na suhem mestu, to pa je potrebno, da se izognete kratkemu stiku;

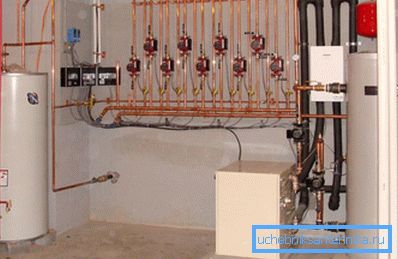

• kompaktni kotel se lahko namesti na steno, v tem primeru se uporabljajo mozniki ali sidrni vijaki. Talne modele so prav tako priljubljene, zato se lahko omejite na preprost dielektrični stojalo, seveda mora biti osnova ravna;

• nato pa nadaljujte neposredno na priključitev na ogrevalni sistem. Seveda je oskrba z vodo v času namestitve ustavljena. Sama povezava je preprosta, uporabijo se ločljive povezave, tako da po potrebi ne bo težko razstaviti kotla. Črpalke za ogrevalne kotle so nameščene bližje kotelu na povratni cevi;
• potem pride na vrsti električni del. Z izračunom, ki smo ga razumeli v prejšnjih poglavjih, je edina stvar, ki jo je treba opozoriti, da je treba žice namestiti v kabelske kanale. Seveda so vsi kabli dobro izolirani, dodatna zaščita pa ne bo odveč. Kot kabelski kanal lahko uporabite valovito gibko cev.

Bodite pozorni! Če napetost ni več neobičajna, je treba povezavo vzpostaviti s stabilizatorjem.

• po tem ostane samo sistem napolniti z vodo in preveriti tesnost.

Povzemanje

Električni kotli s črpalkami so odlična izbira za ogrevanje doma na območjih, kjer ni centraliziranega oskrbe s plinom, in ni želje po uporabi analogov trdega goriva. Tudi v fazi proizvodnje proizvajalec dopolnjuje kotel s takšnimi elementi kot ekspanzijski rezervoar in obtočna črpalka, zaradi česar je namestitev ogrevalnega sistema nekoliko poenostavljena.

Video prikazuje primer povezovanja 6 kW električnega kotla.
