Zaprti in odprti sistemi ogrevanja: lastnosti

Če vam ni treba priključiti tople vode, potem vam verjetno ne bo vseeno, kakšen sistem ogrevanja imate - odprt ali zaprt (razen akademskih interesov). Vendar je odprt pogled najbolj preprost in neodvisen.

Kroženje hladilne tekočine lahko poteka na naraven način, v skladu z zakoni termodinamike, zaradi povečanega tlaka na izstopu iz kotla, lahko pa ga tudi prisilimo. Poglejmo si podrobneje njihove razlike, pozitivne in negativne strani, poleg tega pa vam bomo pokazali tematski video posnetek.

Razlikovalne značilnosti

Odprite sistem

Opomba Odprti sistem ogrevanja pomeni ekspanzijsko posodo, ki ni hermetično zaprta. Posledično voda izhlapi in jo dodaja iz zunanjih virov (vodnjakov ali centraliziranih vodovodnih sistemov) v ogrevalni sistem.

Praviloma se v sistemih odprtega tipa obtočna črpalka ne uporablja, zato njegovo delovanje ne bo odvisno od energetskih virov tretjih oseb - električnih vodov ali dizelskega generatorja (uplinjač). Kljub temu pa navodilo na noben način ne preprečuje, da bi vlečenje črpalke v povratno cev na kotlu, kar bo povečalo učinkovitost kurilnega kotla na trdno gorivo, peči ali kamina z vodnim plaščem za približno polovico.

Vendar pa je zelo pomembna razlika takšnega sistema, da lahko deluje samostojno, brez električne energije ali zemeljskega plina, in se lahko namesti na območjih, ki so popolnoma odrezani iz vseh komunikacij.

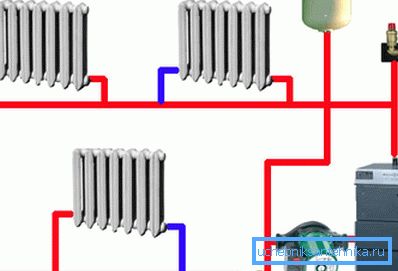

Glede na dejstvo, da bo voda v odprtem sistemu precej počasi krožila (klasična izvedba - brez pomožne črpalke), so ogrevalne cevi izbrane z velikim premerom najmanj 40 mm, saj je potrebno zagotoviti njihovo postopno segrevanje, da se prepreči škoda.

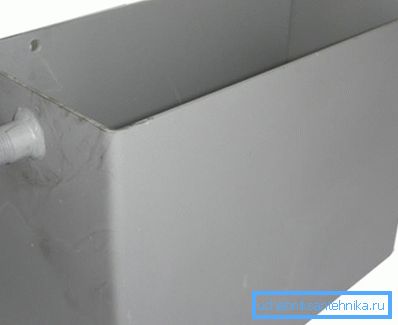

Poleg tega mora biti ekspanzijska posoda iz jekla ali plastike v vsakem primeru nameščena nad ogrevalnim krogotokom, da se zagotovi, da je sistem napolnjen z vodo iz te posode.

V takšnih konturah je naklon vodoravnih cevi obvezen - to se naredi, da omogoča normalno kroženje hladilne tekočine. Glede na izračune, je treba pristranskosti 0,01% krmnega točke nosilca toplote v kotlu, ampak to je precej zapleteno izračunati - namestitev je veliko lažje, da v skladu z naklonom 8,10 mm na meter, in si bo zagotovila ustrezno kroženje za ta sistem.

Prednosti in slabosti odprtega sistema

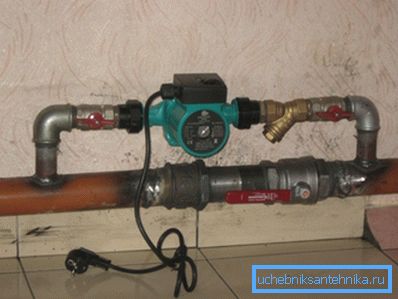

• Glavna prednost odprtega ogrevalnega sistema se lahko imenuje njegova absolutna neodvisnost od zunanjih virov napajanja, se pravi, da lahko deluje tako z njimi (priključitev obtočne črpalke), ali brez njih, ko se obtočna črpalka ni v pogonu. To pomeni, da ko želite začeti prisilno cirkulacijo, nato izključite ventil, ki se nahaja med obvodno cevjo (glej sliko zgoraj), pretok vode in se pomakne skozi pomožno črpalko. Ko ni elektrike, se ta ventil odpre, vendar je blokiran pri hodu, pred črpalko, hladilno sredstvo pa še naprej kroži naravno.
• Takšen sistem je enostaven za povezavo s kotelom, ker tu posebnega znanja ni potrebno, na primer pri namestitvi električne ali plinske enote. Tukaj se lahko kot ogrevalni kotel uporablja tudi opečni peč z rezervoarjem za ogrevanje.
• Tu gorivo lahko služi ne le premog in kurjavo, temveč tudi različne organske odpadke v suhi obliki, ki so lahko v gospodinjstvu.
• Glavna pomanjkljivost odprtega sistema je potreba po odtekanju vode, ko je treba kotel prenehati, pa tudi ogrevanje tokokroga, ki je precej počasno, čeprav celo ogrevanje.
• Antifriza ni mogoče uporabiti za hladilno tekočino, poleg tega je nenehno potrebno nadzorovati nivo tekočine v ekspanzijski posodi, nizko učinkovitost.
• Velika nevarnost se ustvari, ko pride do zastojev zračnega prometa - izredno težko je iz naravnega načina izločiti zrak iz vezja - za to morate ustvariti umetni tlak. To se naredi s črpanjem vode v sistem.

Zaprti sistem

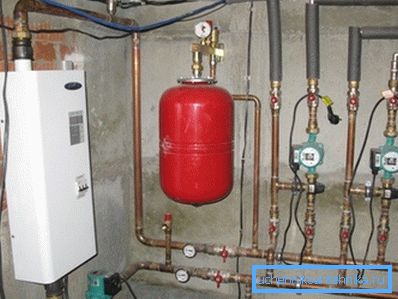

Opomba Glavna razlika zaprtega tipa ogrevalnega sistema je tesnost vseh njegovih komponent in izhlapevanje vode je tukaj popolnoma odsotno. Kroženje hladilne tekočine v zaprtih krogih je možno samo kot prisilno (obtočna črpalka). Celoten sistem je sestavljen iz grelca, cevi, radiatorjev (talno ogrevanje) in ekspanzijske posode.

V primerih, ko se tlak hladilne tekočine v tokokrogu dvigne nad normo, se v ekspanzijski posodi aktivira pretočni ventil in tam prehaja odvečna tekočina, s čimer se stabilizira celotni tlak.

Ko temperatura vode pade, se tlak pada, vendar obtočna črpalka obnovi pomanjkanje, samodejno črpanje potrebne količine vode doseže želeno vrednost. Na splošno ima gorilna oprema funkcijo odzračevanja.

Zelo pomembno in osnovno vozlišče za odzračevanje je ekspanzijski rezervoar, ki je sestavljen iz dveh polov (to je mogoče videti na zgornji sliki), ki se zavihajo z robovi drug od drugega. Znotraj tega rezervoarja je membrana ali diafragma, ki je narejena iz gume, odporne na vročino.

Rezervoar vsebuje določeno količino plina, najpogosteje dušika (če ga črpajo proizvajalci), lahko pa je tudi navaden zrak, ki se bo po potrebi kopičil.

Notranjost je rezervoar membrana razdeli na dva oddelka - eden izmed njih je dušik ali zrak, in drugi - presežek hladilno tekočino, ki se ekstrudira pod tlakom do varnostnega ventila, pri čemer sta obe mediji niso v stiku drug z drugim. Ko se tekočina ohladi, se njen tlak v rezervoarju kaplja, plin iz drugega predelka skozi gumijasto membrano pa ga potisne nazaj.

Prednosti in slabosti zaprtega ogrevalnega sistema

• Prednosti zaprtih ogrevalnih sistemov vključujejo dokaj priročno vgradnjo (rezervoar se lahko namesti kjerkoli nad in pod krogotokom), pa tudi odsotnost potrebe po nenehnem spremljanju nivoja vode.
• Za zaščito takega sistema pred odtaljevanjem je mogoče uporabiti sredstvo proti zmrzovanju. Sobno temperaturo lahko reguliramo s povečanjem ali zmanjševanjem prostornine tekočine v ogrevalnem krogu, medtem ko se tlak lahko nastavi neodvisno.
• Dodaten vir ogrevanja se lahko poveže s sistemom, to je rezervni kotel, pa tudi ti kotli lahko hkrati delujejo.
• Zaradi odsotnosti naravnega izhlapevanja ni potrebe po krmi z zunanjega vira (dobro ali centralizirano oskrbo z vodo).
• Vendar obstajajo številne pomanjkljivosti, na primer neprekinjeno delovanje kotla, neposredno odvisna od električne energije za delovanje obtočne črpalke, poleg tega pa imajo grelniki visoko ceno.
• Poleg tega je morda težava pri namestitvi ekspanzijske posode - polnjena s hladilno tekočino za 30-60%, medtem ko najmanjši odstotek pade na velike posode, katerih prostornina je lahko več tisoč litrov. Toda v avtonomnih tokokrogih ta problem ni pomemben.

Zaključek

Kateri koli od zgornjih sistemov, vedno, z določenimi veščinami, lahko postavite svoje roke. Toda v enem in drugem primeru je zelo pomembno pravilno določiti moč kotla, ki bo zadostna za določeno površino prostora.
