Žerjavi za ogrevanje radiatorjev: kako izbrati potrebne

Za pravilno delovanje ogrevalnega sistema je treba natančno uravnavati količino hladilne tekočine, ki vstopi v akumulator in iz njega odstrani nakopičeni zrak. Poleg tega je včasih - v primeru nesreče ali potrebe po načrtovani zamenjavi - nujno popolnoma onemogočiti dostop tekočine do grelne plošče. V vseh zgoraj naštetih primerih vam bo pomagal dotakniti ogrevalni grelnik, s katerim boste lahko sami izklopili različne dele klimatskega omrežja, ne da bi popolnoma ustavili delovanje slednjega in izpraznili baterije.

Vodne pipe

Namen opreme

Žerjavi, ki so nameščeni na radiatorjih, niso potrebni le za blokiranje dostopa vode do opreme.

Izvajajo številne druge enako pomembne naloge:

• uravnava temperaturo radiatorja tako, da omeji količino vroče vode, ki se pretaka skozi akumulator;
• odstranite zračne vtiče iz ogrevalnega sistema, kar močno zmanjša učinkovitost svojega dela;

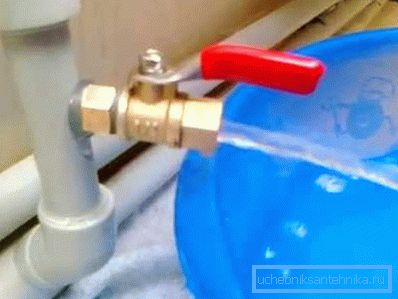

• Uporabljajo se za polnjenje in odvajanje hladilnega sredstva ne samo v radiatorjih, temveč tudi v cevovodih, ki jih povezujejo;

• se lahko uporablja za izklop ogrevalne mreže v primeru nesreče, načrtovanih ali nujnih popravil.

Na podlagi zgornjih nalog je treba razlikovati med naslednjimi vrstami žerjavov:

1. Odklopite glavni cevovod, del ogrevalnega omrežja ali ločeno napravo. S svojo pomočjo lahko izklopite vodo v primeru nesreče ali popravila.

1. Prilagoditi pretok vode. V tem primeru morajo biti poleg načinov "vklop" in "izklop" še drugi. Sposobnost nastavitve temperature v hiši je odvisna od tega, kako natančno lahko ventil nastavi količino dobavljene hladilne tekočine.
2. Za odvajanje plina ali vode. V prvem primeru ventili pomagajo znebiti zračnih zapiral, v drugem - odstraniti tekočino iz cevi in ​​radiatorjev, nato pa jih lahko pregledate in zamenjate.

Namestitvene strani

Kljub imenu se ventil za ogrevalni radiator lahko namesti samo na določeno opremo, pa tudi na drugih mestih (odvisno od funkcionalnega namena):

• na vhodu centralnega ogrevalnega omrežja do kleti hiše - odprejo in zapirajo na začetku in na koncu ogrevalne sezone;
• na obvod (cev med dovodom in izstopom akumulatorja, ki omogoča neposreden pretok hladila) - tukaj so potrebni regulacijski ventili za zmanjšanje ali povečanje prostornine tekočega tekočine in preusmeritev prisilnega omrežja v naravno cirkulacijo;
• na riserjih - pogosto so takšni žerjavi nameščeni na vhodih v stanovanje v visokih stavbah in omogočajo popravilo lokalnega klimatskega omrežja, ne da bi zaustavili celoten sistem;
• na šobah akumulatorja - njihov glavni namen je prilagoditi temperaturo zraka, ker so tukaj primerni avtomatski termostatski ventili;

• na mestih, kjer lahko nastane zračna blokada - tu so nameščeni pipe Mayevsky, ki služijo sproščanju zraka, ki se nabira, ko je sistem napolnjen s hladilno tekočino ali med njegovim delovanjem.

Bodite pozorni! Uporaba ventilov, nastavljiva samodejno, omogoča brez človeškega posredovanja, da opusti količino vode, ki vstopa v akumulator, in odstraniti zbirni zrak iz sistema. Pomanjkljivost takih rešitev je le ena - visoka cena.

Uporabljeni materiali

Značilnost zapornih in krmilnih ventilov, nameščenih v ogrevalnih sistemih, je nenehni stik s hladilom, katerega kemična in fizična sestava pogosto pušča veliko želenega.

Zato je material, ki se uporablja v njih, odporen proti koroziji in dobro vzdrževal mehansko delovanje abrazivnih delcev, ki jih najdemo v krožni tekočini.

Najpogosteje uporabljani žerjavi so narejeni iz naslednjih materialov:

• medenina - pritrjena na cevovode s posebno opremo;

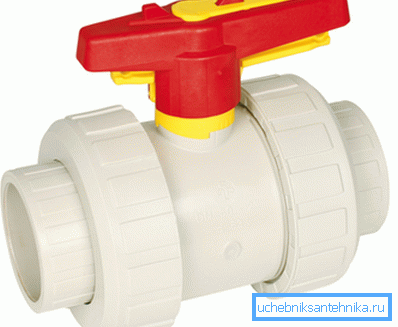

• polipropilen - je nameščen na polimernih ceveh s spajkanjem.

Nasvet! V nekaterih prodajalnah strojne opreme najdete siluminske žerjave. Izgledajo kot medenina, vendar pa stanejo precej manj. Njihova kakovost, trdnost in vzdržljivost sta nizka, zato teh ventilov ne smete uporabljati za načrtovanje inženirskih omrežij.

Vrste žerjavov

Vsi obstoječi žerjavi so razdeljeni v dve skupini:

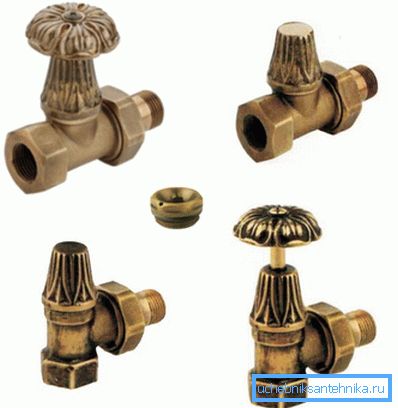

1. Zapreti. Tam so ravne in kotne. Vgrajeni so na radiatorje in uporabljajo za blokiranje dostopa in uravnavanje količine tople vode, ki vstopa v akumulatorje. Njihova uporaba vam omogoča zaščito ogrevalne plošče pred hidravličnim in pnevmatskim učinkom, ki nastane med polnjenjem sistema s hladilno tekočino. Poleg tega ponujajo možnost, da izklopijo določeno baterijo in jo popravijo, očistijo ali zamenjajo. Na baterijah se enostavno pritrdijo z navoji cevi in ​​tvori popolnoma tesno povezavo. Dobro prenese močan tekočinski pritisk in ima privlačen videz.

Pomanjkljivost je onemogočanje natančnega nadzora temperature v prostoru. Pogosto se uporabljajo v avtonomnih ogrevalnih sistemih, kjer se preklapljanje načina izvede z nadzorno ploščo kotla.

1. Termostatski nadzorovani. Znotraj žerjava je posebna prilagodljiva posoda, napolnjena s tekočino ali plinom. Pri segrevanju ali ohlajenju se to poveča ali zmanjša, kar ureja dostop vode do akumulatorja in s tem tudi temperaturo. Obstajata dve vrsti termostatskih žerjavov:

• z ročnim upravljanjem - v tem primeru zavrtite gumb in sami nastavite temperaturo, pri čemer se osredotočite na številke, ki se nanašajo na telo žerjava;
• avtomatsko - v tem primeru je temperatura v prostoru nadzorovana z mikročipom, odvisno od zunanjih pogojev (uporabljeni so podatki s posebnimi senzorji).

Prednosti zadnjega tipa žerjavov so očitne:

• sposobnost spreminjanja temperature baterije, odvisno od vremenskih razmer;
• varčevanje toplotnega nosilca zaradi bolj natančne prilagoditve delovanja klimatske opreme;
• zaščita pred zmrzovanjem hladilne tekočine z močnim zmanjšanjem zunanje temperature.

Klasifikacija mehanizmov zaklepanja

Ogrevalne pipe so razvrščene glede na še eno funkcijo - zasnova blokirne naprave.

So:

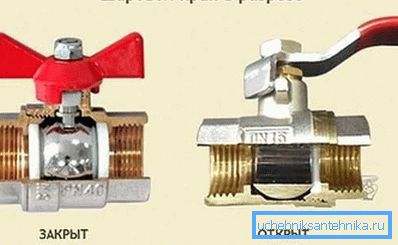

• krogla (prirobnica) - je lahko v stanju vklopa in izklopa, vmesne možnosti niso na voljo;

• konični - vam omogočajo zapreti luknjo za tok vode, jo odprite in postavite ventil v vmesne položaje;
• avtomatsko - uravnavanje volumna pretoka tekočine se regulira s pomočjo posebne elektronike.

Prirobnice so najpogosteje nameščene na cevovodih. To je zato, ker je njihov dizajn sposoben prenesti visok tekočinski tlak. Dolgo časa lahko zanesljivo služijo.

Kar se tiče radiatorjev, uporabljajo konične izdelke, opremljene s sklopkami. Prisotnost navoja vam omogoča, da krmilne ventile tesno pritrdite na vstopno in izstopno odprtino akumulatorja, konični mehanizem pa omogoča, da natančneje nastavite količino vhodne vode.

Mayevskyjev žerjav

Poleg vodnih pip so v radiatorje nameščene zračne baterije. Imenujejo se Mayevski žerjavi. Namenjena so odstranjevanju zraka, ki se med delovanjem sistema neizogibno oblikuje v ceveh in radiatorjih. Navodila za vgradnjo ogrevalnih sistemov omogočajo namestitev takšnih naprav v zgornji del vsakega grelnega panela.

Načelo delovanja

Glavni element žerjava Mayevsky služi kot zračni ventil za iglo. Ta mehanizem lahko aktivirate s posebnim ključem ali običajnim izvijačem.

Zračni ventil mora biti nameščen na strani, ki je nasprotna sesalni ventil radiatorja. Ker je nosilec toplote napolnjen, se zrak, ki je prisoten v bateriji, dviga in se kopiči v daleč zgornjem kotu naprave. Vgrajen je žerjav, skozi katerega se sprosti blokirana zračna blokada.

Postopek za delo z ventilom Mayevsky je preprost: odviti morate vijak, dokler se ne pojavi zvišan zvok, ki oddaja izhodni zrak. Takoj, ko se voda iz luknje sprosti, se ventil lahko zapira.

Žerjav ima lahko polimerno telo ali pa je narejen iz medenine. Obe možnosti sta zelo zanesljivi. Potrebno je le zagotoviti, da izpust zračnega ventila ni zamašen s trdnimi delci, ki jih včasih najdemo v hladilniku. Lahko ga očistite z običajno iglo.

Nasvet! Če imate v vašem domu ogrevalni sistem s prisilnim cirkulacijo, morate pred odstranitvijo zračne blazine izklopiti črpalno opremo z žerjavom Mayevsky. V nasprotnem primeru bo vroča voda prehitro prehitevala in v času zgornjega dela radiatorja ne bo prišlo do kopičenja zraka.

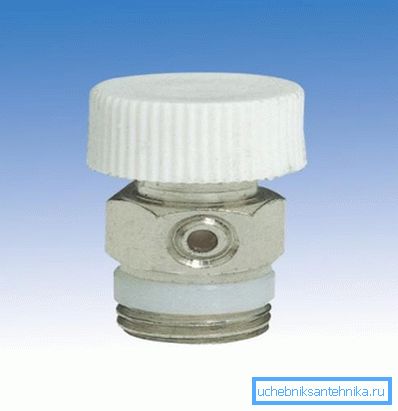

Avtomatski zračni ventili

Vsak proizvajalec sanitarne opreme si prizadeva izdelati opremo, ki ureja določene parametre inženirskih omrežij brez človeškega posredovanja. To velja tudi za zračne ventile, ki odstranjujejo vtikače iz baterij in grelnih cevi.

Avtomobilska dvigala Mayevsky praktično ni nič drugačna od svojega progenitorja. Načelo njegovega delovanja se tudi ni spremenilo. Vendar pa poseben mehanizem neodvisno odpre ventil, ko se tlak zraka v bateriji poveča nad nastavljeno vrednostjo.

Tako bo vgrajeni samodejni zračni ventil osvobajajoč potrebe po rednem preverjanju ogrevalnega sistema, da zazna zagozdenje zraka in jih ročno odpravi.

Značilnosti namestitve avtomatskih žerjav Mayevsky

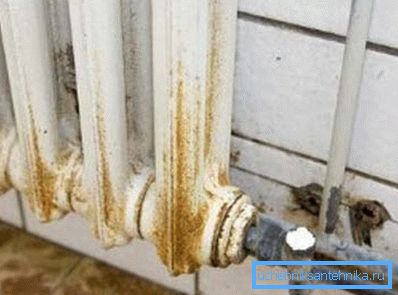

To napravo lahko montirate na skoraj vse obstoječe radiatorje. Vendar pa bodo morali biti lastniki širokih litih železnih baterij razočarani. Žerjav Mayevsky ne bo pomagal, da bi se spopadli z zrakom v podnebnem omrežju.

Na to vplivajo naslednje okoliščine:

1. Notranja površina litega železnega radiatorja med delovanjem postopoma postanejo rjavkasta, delci katerih se prižgejo, pridejo v hladilno sredstvo in lahko zamašijo obvodno odprtino avtomatskega zračnega ventila.
2. Centralni sistem za oskrbo z vodo, katerega del so litje železne baterije, ni opremljen s filtri, ki lovijo trdne delce, ki so v tekočini za prenos toplote. Poleg tega so v vodo pogosto dodane različne agresivne kemikalije, ki prav tako škodljivo vplivajo na delovanje zračnih ventilov.
3. Od radiatorjev, povezanih z mestnim ogrevalnim sistemom, pogosto v poletnem obdobju odvajajo vodo. Zato lahko po polnjenju sistema nastanejo preveliki vtikači, ki ne bodo delovali skozi 2-milimetrsko luknjo. Uporabiti moramo bolj učinkovite metode.

Bodite pozorni! Vse prednosti samodejnih Mayevskih žerjavov so razkrite le pri načrtovanju avtonomnih krmilnih sistemov, kjer je mogoče nadzorovati kakovost hladila, njeno temperaturo, tlak in druge enako pomembne delovne parametre.

Zaključek

Izklopni in regulacijski ventili za organizacijo kroženja vode in zraka v ogrevalnem sistemu imajo zelo pomembno vlogo. Toda poleg tega se pri zasnovi ogrevalnih omrežij uporablja veliko število drugih naprav. Iz spodnjega videoposnetka lahko izveste več vizualnih značilnosti naše teme.
