Značilnosti grelnih radiatorjev iz litega železa: tipi in
Teža in dimenzije litega železa radiatorjev ogrevanja bo odvisna predvsem od števila odsekov v eni napravi, vendar se ti isti deli lahko med seboj radikalno razlikujejo, saj so en, dva ali tri kanale.
Toda kljub razsutosti so baterije iz litega železa zelo zahtevne za vodne sisteme centralnega ogrevanja, saj v celoti ustrezajo potrebnim parametrom za prenos toplote in vzdržljivosti pri morebitnih skokih v tlaku nosilca toplote.
Gre za te naprave, znance, verjetno vsakemu državljanu Rusije, ki je dosegel zavestno starost, o čemer se bo razpravljalo, prikazali pa vam bomo tudi videoposnetek v tem članku.
Litoželezni radiatorji
Radiatorji iz litega železa so konvekcijsko-sondirni stebelni grelni sistem, ki je sestavljen iz več delov. Izumil ga je Franz San Galli leta 1857.
Vrste in modeli

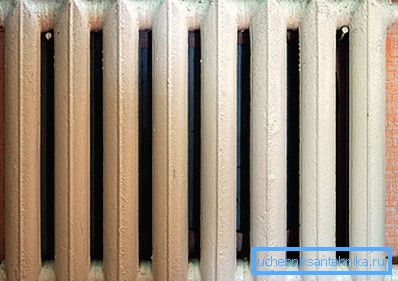

- Kot smo že povedali, koliko tehtanega litinskega radiatorja, kot tudi njenega volumna, je neposredno odvisno od števila odsekov in od števila kanalov v enem delu te naprave.. Na primer, takšne grelnike štejemo iz serije FM, ki so izdelani v skladu z zahtevami GOST 8690-94. Vsi so namenjeni za vgradnjo, pri čemer upoštevajo globino odprtine pod oknom, to je na majhni, srednji in veliki globini, ki se lahko napolni glede na število stolpcev v odsekih.
- Ogrevalne naprave serije FM so zasnovane za centralizirane sisteme za ogrevanje vode v stanovanjskih, javnih in industrijskih stavbah z najmanjšim delovnim tlakom 1,2 MPa (12.236 atm) in tlakom (1,8 m Pa) (njihova cena je najbolj dostopna).
- Seveda bo težo litoželeznih radiatorjev odvisna tudi od delov., iz katerega je sestavljen, in so iz sive litine v peščeni gline obliki z metodo injekcije, ki omogoča, da prenese stabilno delovanje približno 40 let ali več.

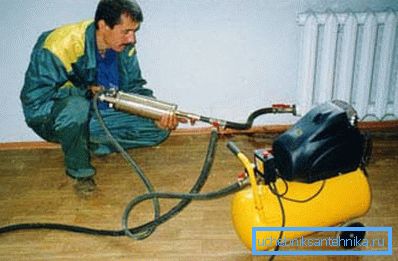

- Litit železo je dokaj neprepustna kovina za nizko kakovosten nosilec toplote., to je, da voda lahko vsebuje visoko vsebnost soli, alkalij in rje, vendar je porozna, kar prispeva k ohranjanju različnih elementov in sedimentacije blata, zato je potrebno redno pranje baterij.
Celoten sklop grelca iz litega železa je sestavljen iz dveh stranskih vtičev (levi navoj G 1?), Kot tudi dva futura ali, kot se imenujejo, skozi čepe (G 1 - desna nit) in luknjo z levo nitjo G? za vgradnjo toplotnih cevi. Pri povezovanju sekcij skupaj uporabljajo jeklene bradavice in toplotno odporne gumijaste tesnilke v skladu s TU 38.105376-92.
Opomba Eden od najbolj negativnih dejavnikov, ki lahko označujejo takšne naprave za ogrevanje, je težina litega železnega radiatorja in njegovo dolgotrajno ogrevanje, zato se v strogem smislu ne uporablja v avtonomnih ogrevalnih sistemih - velikih stroških energije za kotle za kakršno koli vrsto goriva. Hkrati pa zelo dolgo časa daje toploto, kar omogoča, da se črpalke za cirkulacijo vode ne pogosto vključijo, zato so takšne baterije skoraj idealne za centralizirane sisteme.
| Ime parametra razdelka | Digitalna signalizacija | |||||
| FM1-70-300 | FM1-70-500 | FM2-100-300 | FM2-100-500 | FM3-120-300 | FM3-120-500 | |
| Število kanalov | Enosmerni pravokotni | Dvokanalni pravokotni | Tri kanala pravokotne | |||
| Masa (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Volumen (l) | 0,66 | 0.9 | 0,7 | 0.95 | 0.95 | 1.38 |
| Površina ogrevanja (m2) | 0.103 | 0,165 | 0,148 | 0,207 | 0,155 | 0,246 |
| Ocena toplotnega pretoka (kW) | 0,075 | 0,110 | 0.1009 | 0,1426 | 0.1083 | 0,1568 |
| Višina montaže (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Višina (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Globina (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Širina (mm) | 80 | 80 | 80 | 80 | 90 | 90 |
Tabela: tehnične značilnosti litega železnega radiatorja za en, dva in tri kanale
| Oznaka FM-1 | Število delov (kosov) | Ocena toplotnega pretoka (kW) | Specifična poraba materiala (kg / kW) | Teža (kg) | Ogrevana površina (? T = 70 ° C), EKM | Dolžina radiatorja (mm) |
| FM1-70-500-1,2-2 | 2 | 0,22 | 48.64 | 10.7 | 0,396 | 178-184 |
| FM1-70-500-1,2-3 | 3 | 0,33 | 47.58 | 15.7 | 0,594 | 258-265 |
| FM1-70-500-1,2-4 | 4 | 0,44 | 47.05 | 20.7 | 0,792 | 338-346 |
| FM1-70-500-1,2-5 | 5 | 0,55 | 46.73 | 25.7 | 0,990 | 418-427 |
| FM1-70-500-1,2-6 | 6 | 0,66 | 46.52 | 30.7 | 1,188 | 498-508 |
| FM1-70-500-1,2-7 | 7 | 0,77 | 46.36 | 35.7 | 1.386 | 578-589 |
| FM1-70-500-1,2-8 | 8 | 0,88 | 46.25 | 40.7 | 1,584 | 658-670 |
| FM1-70-500-1,2-9 | 9 | 0,99 | 46.16 | 45.7 | 1,782 | 738-751 |
| FM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50.7 | 1.980 | 818-832 |
Značilnosti Tabela FM-1-70-500-1,2
| Oznaka FM-2 | Število delov (kosov) | Ocena toplotnega pretoka (kW) | Specifična poraba materiala (kg / kW) | Teža (kg) | Ogrevana površina (? T = 70 ° C), EKM | Dolžina radiatorja (mm) |
| 100-500-1,2-2 | 2 | 0,285 | 48.1 | 13.7 | 0,512 | 178-184 |
| 100-500-1.2-3 | 3 | 0,428 | 47.2 | 20.2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46,8 | 26.7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46.7 | 33.3 | 1.281 | 418-427 |
| 100-500-1,2-6 | 6 | 0,856 | 46.5 | 39.7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0,998 | 46.4 | 46.3 | 1,792 | 578-589 |
| 100-500-1.2-8 | 8 | 1,141 | 46.4 | 52.9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1.283 | 46.3 | 59.4 | 2,304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46.1 | 65,8 | 2,561 | 818-832 |
Značilnosti Tabela FM-2-100-500-1,2
| Oznaka FM-2 | Število delov (kosov) | Ocena toplotnega pretoka (kW) | Specifična poraba materiala (kg / kW) | Teža (kg) | Ogrevana površina (? T = 70 ° C), EKM | Dolžina radiatorja (mm) |
| 120-500-1,2-2 | 2 | 0,314 | 47.78 | 15.1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46.95 | 22.3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29.5 | 1,126 | 378-388 |
| 120-500-1,2-5 | 5 | 0,784 | 46.39 | 36.7 | 1.408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46.21 | 43.9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51.1 | 1.972 | 648-659 |
| 120-500-1,2-8 | 8 | 1.254 | 46.05 | 58.3 | 2.252 | 738-750 |
| 120-500-1,2-9 | 9 | 1.411 | 45.96 | 65.5 | 2.534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45.92 | 72.7 | 2.816 | 918-932 |
Značilnosti Tabela FM-3-120-500-1,2
Montaža, demontaža
Kot smo rekli, lahko povečate ali zmanjšate prenos toplote in prostornino litega železnega radiatorja tako, da dodate ali odvijete odseke, ki so lahko od dveh do neskončnosti, čeprav je malo verjetno, da jih boste dali več kot 15 kosov.

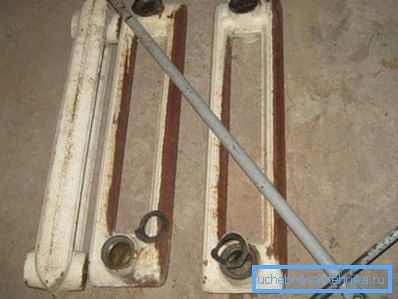

Najpogosteje se moramo ukvarjati z dvema stolpcema, ki jih vidite na zgornji fotografiji - povezani so s pomočjo cevi in toplotno odpornega gumijastega tesnila. Notri notranjosti ima zaobljeno obliko z dvema vzporednima ravninama, kar omogoča, da se pritrdi glava ključa, vendar je notranji premer lahko bodisi 1? ali 1?

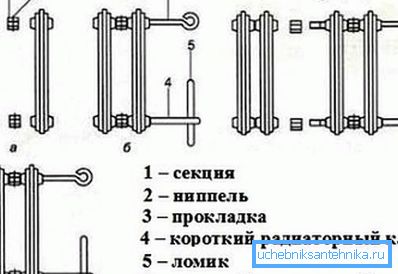

V skladu s tem se izbere ključ, kjer je glava lahko ravna ali ponavlja notranjo obliko bradavice - navodila za to težavo molče. Za odvijanje enega ali več delov morate pritisniti ključ tako, da glava doseže snopko, ki se nahaja na križišču, zato jo najprej namestite preko akumulatorja, da označite globino potopitve na palici.
Napor, ki se vrti s pomočjo vrat, navadno ni dovolj, zato se ročica poveča z odrezovanjem cevi - isti sklop je potreben tudi med montažo, tako da povezava ne pušča.
Zaključek
Z radiatorji iz litega železa lahko vedno sestavite in razstavite z lastnimi rokami, če za to imate ključ z ustrezno glavo, samo morate namestiti nova tesnila in včasih nove bradavičke. Pri priklopu akumulatorja v ogrevalni krogotok je zaželeno, da se v času ogrevalne sezone poskrbi za zaporne ventile za demontažo.
