Centralizatorji za cevi: izbira in uporaba

V tem članku bomo razpravljali, kako in zakaj se centralizatorji uporabljajo za cevno varjenje. Poleg tega upoštevamo oblikovalske značilnosti najbolj priljubljenih modelov od tistega, kar je trenutno na trgu. Torej, kaj je centralizer in zakaj je potrebno?

Učinkovit način, da je varilni šiv enakomeren in tesen

Ni skrivnost, da obstajajo posebne naprave, prilagojene za izvedbo povsem ravnega preseka cevi. Toda, čeprav je rez izdelan čim gladko, bo praktično nemogoče združiti obe cevi z odseki za visoko kakovostno varjenje.

Rezultat tega je, da je zvara neenakomerna in zato povezava ne bo tesna. Rešitev tega problema lahko služi kot notranji ali zunanji centralizator za cevi.

Značilnosti delovanja

Obe kovinski cevi in ​​njihove poliuretanske pene, pred varjenjem, morajo biti medsebojno naslonjeni čim bolj gladko, tako da na križišču ni razlike.

Takšna kombinacija rezin z lastnimi rokami je skoraj nemogoča. Še več, kombinacija rezov je zapleten s povečanjem premera cevi. Zato se pri montaži kanalizacijskih sistemov in drugih cevovodov brez uporabe okovja za kanalizacijo uporabljajo posebni centralizatorji.

Naprava zajema obe cevi, ki jih je treba kombinirati, in jim omogočata čim bolj natančno povezavo med seboj in jih pritrdita v ta položaj. Po varjenju se opravi z zajamčenim visokokakovostnim zvari. Napravo se nato demontira in cevovod se lahko uporabi za predvideni namen.

Glavne sorte

Ko smo se odločili, za kaj se uporablja oprema za centriranje, upoštevajte vrste naprav, ki so v prodaji.

Vsi centralizatorji, ki jih je danes mogoče kupiti v zadevnih prodajalnah, so razdeljeni v dve glavni kategoriji - notranji in zunanji.

• Naprave zunanjega tipa so skrajšane kot TsN in so namenjene za namestitev in uporabo na zunanji strani cevi. Naprave te vrste, ne glede na velikost, so enostavne za uporabo, enostavne namestitve in hitro in učinkovito centriranje. Naprave zunanjega tipa predstavljajo široka oprema (ekscentrična, povezava, hidravlična in druga konfiguracija).
• Notranji centralizatorji so skrajšani na CV in so hidravlične naprave.. Naprave te vrste iz notranjosti so razbijejo robove cevi in ​​jih premikajo med seboj. Prednost opreme je možnost uporabe na ceveh različnih premerov.

Značilnosti posameznih sprememb

Ko bomo upoštevali značilnosti splošne klasifikacije, bomo upoštevali značilnosti posameznih sprememb centrirnih naprav.

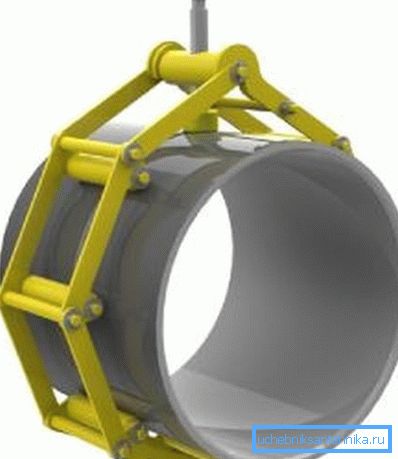

• TsZN - centraliziran zunanji centralizator je zasnovan tako, da združuje konce cevi s premerom od 50 do 2 metra.

Pomembno: Delovanje naprav je dovoljeno v širokem obsegu okoliških temperatur od -40 ° C do + 40 ° C. Naprava konstruktivno predstavlja poliedron z lamelnimi povezavami na šarnirskih sklepih.

Spojni elementi so združeni s pomočjo vijačnega mehanizma.

• TsZN-G - zunanje hidrofilter centralizatorja je modificirana različica prejšnje naprave. Bistvena razlika v tej spremembi iz prejšnjega je enostavnost delovanja in odsotnost potrebe po uporabi znatnega fizičnega napora. Posledično se proces združevanja varjenih elementov bistveno pospeši, ne da bi pri tem ogrozili kakovost končnega rezultata. Naprava je sestavljena iz lamelnih povezav na tečajnem spoju, ne pa tudi vijačnega mehanizma, vendar se hidravlika uporablja za nastavitev povezav v gibanju. Dopustni premer cevi niha v razponu od 720-2020 mm
• TsAN-G - centralizirano luknjano zunanjo hidroizolacijo je zasnovan tako, da deluje s prečnim prerezom 325-820 mm.

Naprava je snemljiva konstrukcija, sestavljena iz delov, ki jih povezujejo tečaji. Uporaba naprave s tako zasnovo zagotavlja dodatno udobje, če je nameščen na spoju.

Naprava uporablja stisnjene odseke, ki so stisnjeni, prilagajajo kosi sklepa. Število oklepnih odsekov se določi s premerom cevi.

Vsak od uporabljenih delov je opremljen s posebnimi postanki, ki varno pritrjujejo elemente, ki jih je treba kombinirati, hkrati pa zagotavlja optimalno kakovost in tesnjenje spoja. Neposredno na odsekih so fiksni hidravlični pogoni, ki so zasnovani za maksimalno razvito silo do 5 ton.

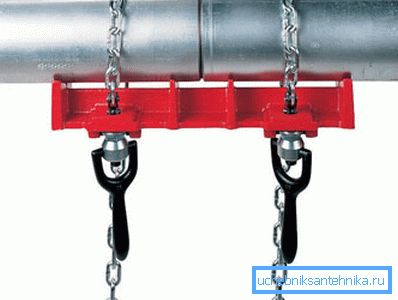

• CNT - zunanji verižni centralizator je naprava z ročnim pogonom, ki je zasnovana za delo s prečnim prerezom od 426 do 1420 mm.

V nasprotju s povezovalnimi analogi lahko verižne naprave zagotavljajo večjo silo med centriranjem. Naprave te vrste se lahko uporabljajo pri gradnji in popravilih cevovodov.

Pomembno: Verižna konstrukcija je zgrajena z uporabo hitro odstranljivih mehanizmov, ki pozitivno vplivajo na učinkovitost delovanja.

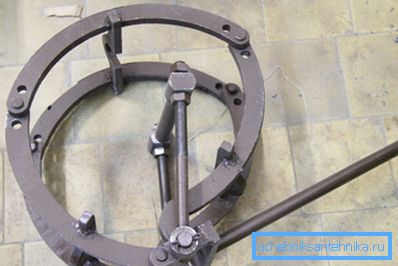

• TsNE - zunanji ekscentrični centralizator se uporablja za fuge s premerom od 89 do 426 mm.

Naprava je sestavljena iz več prijemalnih lokov, ki jih poganja ekscentrična sponka. Naprava se lahko uporablja za delo s cevmi različnih premerov s spreminjanjem osi ekscentra ali z uporabo posebnih distančnikov.

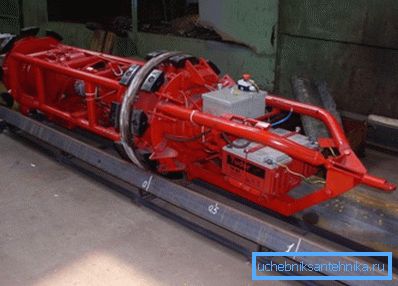

• TsV - centralizator notranjega hidravličnega tipa je zasnovan tako, da združuje konca vrtljivih in ne rotirajočih cevi.

Naprava, če je potrebno, združuje ne le sklepe, temveč jim daje tudi najbolj redno okroglo obliko. Uporaba takšnih naprav omogoča gradnjo cevovodov z uporabo neprekinjenega avtomatskega varjenja.

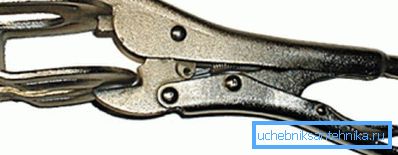

• CA - centralizacijska objemka se uporablja za delo s cevmi majhnega premera.

Ta lastnost in razumna cena pripomoreta, da je naprava najbolj priljubljena med neprofesionalnimi in novinarskimi zbiralci cevovodov. (Glej tudi članek Butt-Weld Pipe: Funkcije.)

Zaključek

Torej smo preučili, kaj so centralizatorji, katere so njihove najbolj priljubljene sorte in kakšna je njihova navodila za uporabo. Na podlagi teh informacij lahko izberete napravo, ki bo ustrezala značilnostim opravljenega dela.

Več uporabnih informacij najdete tako, da si ogledate videoposnetek v tem članku.
