Cevne pipe in druga orodja za ročno navojevanje

Kakšno orodje je pipe? Kako se plošča razlikuje od vijačne matrice in kolo se razlikuje od rezila? Kako razrezati notranjo ali zunanjo nit s svojimi rokami? V katerih primerih so prednostni navojni priključki za oskrbo z vodo in kdaj so - varjeni? V članku bomo poskušali odgovoriti na ta vprašanja.

Opredelitve

Najprej definiramo terminologijo:

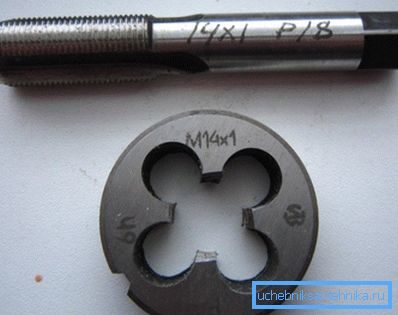

• Črpalka je naprava za rezanje in pometanje (čiščenje od točkovanja, rje itd.) Notranjih niti. V našem primeru - cev.

Koristno: cevni navoj se razlikuje od metrične, ker je njegova velikost značilna ne po dejanskem premeru grebenov ali votlin, temveč s pogojnim prehodom (DU) pritrjene cevi ali vgradnje.

• Die - zunanje orodje za navoj, izdelano v obliki karbidne matice z odprtinami za odstranjevanje čipa.
• Klupp se razlikuje od plošče, ker je sestavljen iz več ločenih sektorjev. Zakaj potrebuješ? Dejstvo je, da so trde zlitine in hitrorezna jekla, ki se uporabljajo pri izdelavi riflednih orodij, več kot dragi. Medtem pa sta trdnost in trdota potrebni le za grebene, ki neposredno prekrivajo nit; ostala plošča združuje samo nekaj grebenov skupaj. V primeru matrice se ta funkcija prenese na imetnika.

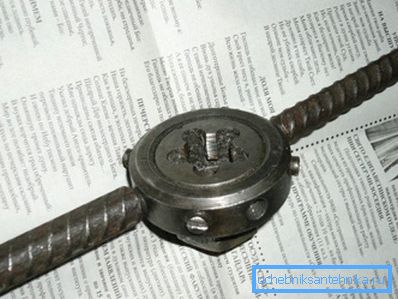

• Vorotok - okvir za pipe ali matrice, opremljen z dvema ročajema, ki se uporabljajo kot vzvodi. Omogoča vam, da rezanje nit brez dodatnih dodatkov.

• Držalo (trn) je preprosto postavljeno okroglo ali šesterokotno ročico brez ročajev.. Zakaj je to potrebno? V praksi vodovodne napeljave niso neobičajne, ko je treba navoj cuti ne v vice ali objemku, temveč neposredno na podlogo ali stojalo proti steni. Ročaji bodo preprečili vrtenje orodja in vrtenje okroglega z običajnim plinskim ključem.
• Ratchet - ročica z enim ročajem, dvojnim telesom in vzvratno sklopko. Prav tako vam omogoča, da odrežete nit proti steni. V nasprotju s kolutom, na katerem plinski ključi zapustijo dražljaj, rahljalnik med delom ne prejme mehanske poškodbe, zato ga je veliko bolj priročno uporabljati.

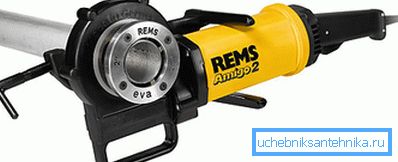

Zanimivo je: v prodaji najdete električne vijačne čepe za cevi, ki vam omogočajo brez fizičnega napora. Cev je pritrjena s svojim orodjem; orodje za rezanje poganja električni motor z nizko močjo skozi menjalnik. Orodje je zelo priročno za uporabo, vendar njegova cena - od 20 do 80 tisoč rubljev - naredi nakup primeren le za profesionalce.

Podroben opis

Tapnite

Zunaj je orodje podobno navadnemu vijaku, ki se ne konča s pokrovčkom, ampak s kratkim kvadratnim steblom. Z začetkom navoja se zmanjša velikost grebenov, kar zagotavlja gladek vhod z minimalnim naporom. Točka je opremljena z vzdolžnimi žlebovi, ki preusmerjajo čipe.

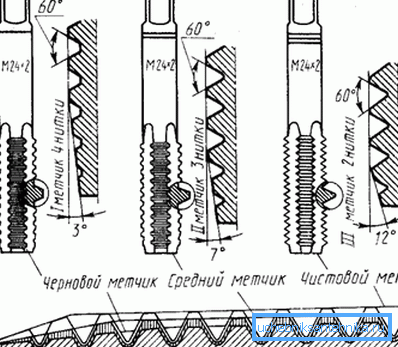

Pri rezanju niti praviloma uporabljamo niz dveh ali celo treh orodij. Na primer, pri rezanju pol-palčnega navoja, prihodnja sklopka (vrtanje cilindričnega obdelovanca) najprej preide grobo pipo 1: 2 in nato zaključi. Ko rezanje v enem prehodu povečuje obrabo orodja, in kakovost nit je veliko slabše.

Kocke

Poleg tega, da je to orodje namenjeno zunanjemu navoju, se plošča razlikuje od pipe z drugo funkcijo: navoj se razreže v enem prehodu.

Kako izgleda mrtvica? Če 1/1: 2 cev za pipo izgleda kot en in pol palčni vijak, potem ustrezna matrica predvidoma spominja na pol odstotkov karbidne matice. Od navadne matice se razlikuje od navoja z enakim, gladkim (koničnim) pristopom in nekaj preko kanalov za žetone.

Koristno: sesalni (konični) del plošče ima dolžino 2-3 obrata; Skupna debelina ustreza 8 do 10 obratov.

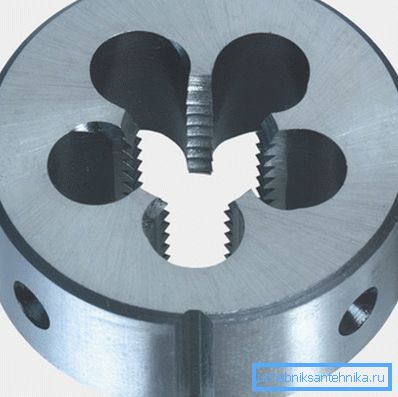

Na zunanji cilindrični površini matrice je več stožčastih naslanj, na katerih so vijaki pritrjeni v držalu.

Klupp

Osnovno razliko smo že opisali iz matrice: sekalci se pritrdijo samo s trnom in se lahko spremenijo, če so poškodovani neodvisno drug od drugega.

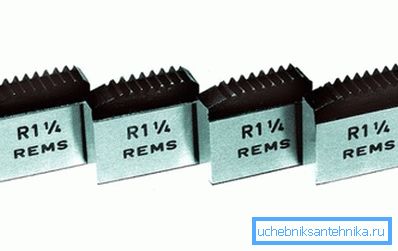

Pomembno je, da potencialni kupec spozna le eno subtilnost: če je zunanji premer matrice strogo urejen z GOST 9740-71, po katerem so izdelani, lahko imajo noži vijačne mize različno obliko in jih je mogoče pritrditi na različne načine.

Pri nakupu zamenjave je bolje, da se pozornost nameni proizvodom istega proizvajalca, ki je izdelal trn. V nasprotnem primeru je situacija mogoča, ko se sekalci preprosto ne uveljavijo.

Cevne niti

Na splošno za bravarice informacije o cevnih nitih nimajo veliko praktične vrednosti.

Za izobraževalne namene pa predstavljamo nekaj zanimivih dejstev.

• Obstajajo cilindrične in koničaste navoje cevi. Vsa oprema za vodovodne instalacije je namenjena uporabi cilindričnih niti in sukanca je potrebna predvsem v visokotlačnih ceveh.
• Pri premerih večjih od 6 palcev so cevi varjene ali spojene s prirobnicami.
• Kljub velikemu razponu nominalnih premerov, ki uravnavajo rezanje cevnih valjastih navojev GOST 6357-81, je na voljo samo štiri navoja.

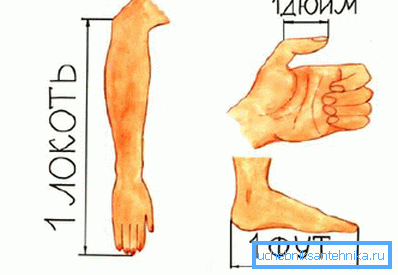

Sklic: angleški palec je 2,54 cm. V skladu s tem je cevna pipica 2 1: 2 namenjena za navoje, ki so združljivi s cevmi s pogojnim prehodom 2,5x2,54 = 6,35 cm (63 mm).

• Vezavo nominalnih premerov cevnih niti v metrični merilni sistem ureja tudi zgoraj omenjeni standard. Tu je seznam nekaterih velikosti:

Navoj ali zvar

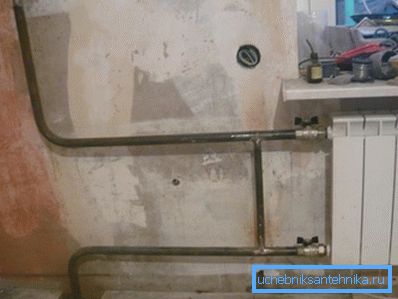

Risers in linijski ogrevalni sistemi in oskrba z vodo imata nominalni premer, očitno precej manjši od 6 palcev. V skladu s tem se za namestitev spojin lahko uporablja kot varjenje in navoj.

Očitno je, da se na varilni strani porabi manj časa: izkušeni varilec ne porabi več kot 10 minut na obroču; navoj, montaža in tesnjenje spoja bo zahtevalo vsaj trikrat večjo pričakovano večjo porabo napora.

Kadar se navojne povezave opravičujejo sami:

• Če imate težave pri transportu orodja. Jasno je lažje prinesti ploščo z držalom in par plinastih ključev do dacha z javnim prevozom kot električni varilni aparat, še bolj pa - par cilindrov in komplet cevi z baklo.
• Če je potrebno, povezavo zložite. Tipičen primer je sgon po ventilu na jekleni vodovodni cevi. Prej ali slej bo treba zamenjati ventil, cevi pa je treba očistiti iz mineralnih polimerov; Zmožnost za to delo brez varjenja je prednost.
• Končno, niti nimajo drugih možnosti, če so pocinkane cevi uporabljene za namestitev komunikacij. Dejstvo je, da varilni šiv zlomi tanko plast cinka, zaradi česar je cinkanje neuporabno: korozija uničuje območje šiva z enako hitrostjo kot pri uporabi VGP cevi iz črnega jekla. Toda z nitmi se stanje radikalno spreminja: plast cinka ostane nedotaknjena, zaradi česar se vir plinovoda večkrat poveča. Avtor je moral po pol stoletja odpreti pocinkane ogrevalne kable, ki so bile sestavljene na niti; če je večplastna slika preprečila oceno stanja cevi, je notranja preiskava pokazala, da se ne razlikujejo od novih.

Kako zmanjšati nit

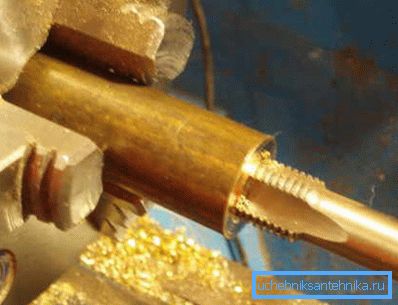

Notranji

Recimo, da imamo zarezano jekleno palico za 32 mm (1 1/4 inch) DU jekleno sklopko. Moramo ga spremeniti v končano sklopko.

Kako narediti to službo?

1. Namestite obdelovanca v posebno objemko z diamantnim lumenom med čeljustmi.

Bodite pozorni: v tem primeru ni zaželeno, da bi uporabili napako. Stisnjena na obeh straneh obdelovanca je deformirana, bo postala ovalnost.

1. Hrupno cevno pipo 1 1: 4 cm postavimo v gumb.
2. Podmažite notranjo površino obdelovanca. Mazanje zmanjša upor pri rezanju in zmanjša verjetnost točkovanja. Kakšno mazivo za uporabo je enako: olje za šivalne stroje, avtol, mast in celo dizelsko gorivo so enako primerne za naše namene.
3. Stegno postavimo ravno vzdolž osi bodočega sklopka, ga z največjim naporom pritiskamo in ga zavrtimo, ne da bi motili pozicioniranje in ne sproščali tlaka. Rezanje brez pritiskanja pipe na del je možno le po 2-3 popolnih vrtljajih; če boste sila prej oslabili, se bo prvi niz iztrgal.
4. Potegnite sklopko s hrapavo pipo, odstranite gumb in ga odstranite z druge strani. Postopek ponovite s srednjimi in finimi pipami.

Kaj storiti, če imate samo običajen oprijem:

1. Stegnejo vijak iz pipe.
2. Gredica je pritrjena s ključem za plin (cev) in sedi ob vstopu.
3. Nadaljnje operacije so enake tistim, opisanim zgoraj.

Koristno: če se pipe uporabljajo samo za navojem rabljenih priključkov, je dovolj, da v svoji zbirki imate samo končno orodje.

Na prostem

Tukaj navodila za rezanje navoja vključujejo pripravo pristopa za ploščo. Da rezanje ne zahteva pretirano velikega vpenjalnega sila, je treba posnetek rezati od zunaj cevi pod kotom približno 30 stopinj na njegovo os.

Razmislite, kako lahko pripravite klic, tako rekoč, na polju:

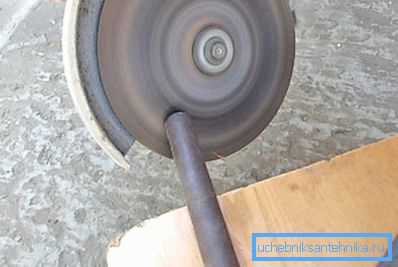

• Brisanje okoli roba mlinov s kroglico na kovine.

• Naredite isto delo z datoteko roke.
• Nazadnje, če ni orodja, lahko rob cevi z malo spretnosti preprosto stisnemo s plinskim ključem. Glavna subtilnost te operacije ni pretiravati in ne omenjati ovulacije cevi.

Kaj storiti naslednje:

1. Zunanja površina roba cevi se ponovno zmeša.
2. Plošča je pritrjena na končno površino, ki je pravokotna na vzdolžno os cevi. Vpenjalna sila se vzdržuje, dokler se ne izvedejo 2-3 popolna obračanja.
3. Naslednje je preprosto mehansko delo: kocka je potekala vzdolž cevi, dokler ni dobljena nit dolžine. Ostro povečana odpornost pomeni pretepanje čipov; v tem primeru se plošča vrne en obrat, čipi se odstranijo in površina podmazuje.

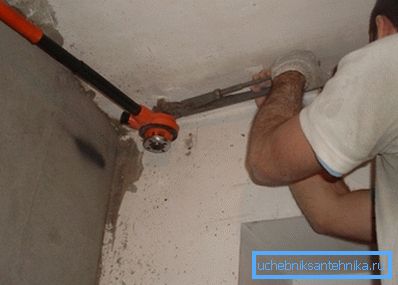

Pri navoju zunanjega navoja neposredno na dvižnem vodu ali podlogi je ena subtilnost. Cev, na kateri je rez izrezana, nujno drži plinski ključ, tako da sila na njem kompenzira navor, ki se pojavi pri rezanju.

Dejstvo je, da je lažje lažje odtrgati od dvižnika ali dvižnika s sosednje baterije, kot se zdi: vzvod vam omogoča, da razvijete zelo pomemben trud. Poleg tega stanje samih cevi v starih stanovanjskih blokih pogosto pušča veliko želje.

Zaključek

Upoštevali bomo naše znanje z orodji za ročno izdelavo navojev in procesne tehnologije. Videoposnetek v tem članku bo kot ponavadi ponujal bralnikom dodatne informacije. Uspehi!
