Cevni bender ali stroj za valjanje profilne cevi z lastnimi
Pridobitev zasebne hiše ali deželne ploskve je redko povezana z željo po pasivnem preživljanju vikenda. Potrebno bo precej časa in na parceli se bo pojavila rastlinjaka, prekrita s polikarbonatom, nad hišo, ki se lahko zaščiti pred dežnimi kapljicami in žgočim soncem, bo postavljen fensi vizir.
Okvir za takšne pomembne in potrebne strukture postane okvir, ustvarjen iz upognjenih oblikovnih cevi. No, da bi dobili krivino določenega polmera in oblike, je potreben cevni bender. V tem članku bomo govorili o tem, kako narediti podoben stroj za valjanje cevi, brez katerega domači mojster ne more storiti.
Kaj je cevni bender in zakaj je to potrebno?
Stroj za valjanje profilnega cevnega ali cevnega benderja je tehnična naprava, ki spada v orodja in mehanizme, ki se uporabljajo pri izdelavi valjanih kovin. Z njim lahko preprosto upognete profil običajnih materialov cevi glede na določen polmer. Njena glavna prednost je sposobnost upogibanja poljubnega števila izdelkov z enakim polmerom.
Bodite pozorni! Vgrajene cevi se lahko uporabljajo za vgradnjo cevovodov, ki prevažajo vročo ali hladno vodo, pa tudi pri izdelavi okvirjev različnih vrst in oblik, ki se pogosto uporabljajo v gradbeništvu.
Mnogi se sprašujejo, zakaj je trugobib potreben. Zdi se, da okrepi en konec cevi in potegne za drugo. Toda v resnici ni vse tako preprosto.
Ta metoda bo privedla do naslednjih posledic:
- Nezmožnost nadzora polmera;
- Z upogibanjem izdelka na ta način boste ustvarili območje koncentracije napetosti in s tem zmanjšali moč strukture;
- Zmanjšana življenjska doba.
Cevni bender je preprosto potreben za domačega obrtnika, zato je za mnoge akutno vprašanje o tem, kakšna je cena takšnega stroja ali pa je pametneje, da ga naredite z lastnimi rokami.
Kako izbrati?
Pri pridobivanju katerega koli instrumenta za lastno uporabo bi moral vsak vodja upoštevati načelo njegove razumne potrebe.
Svet Orodje, s katerim so cevi valjane, mora pravilno opravljati svoje funkcije, ne da bi od svojega lastnika zahteval dodatne stroške.
Merila za izbiro takega mehanizma:
- Vrsta pogona Izbira je izvedena glede na dimenzije cevi, pričakovano količino dela in intenzivnost uporabe orodja;
- Največji geometrijski parametri predelanih profilnih izdelkov;
- Načelo delovanja stroja, odvisno od specifike izvedenih postopkov.
Drug pomemben dejavnik je velikost samega stroja. Na podlagi lokacije na namizju ali v posebnem kotu lahko izberete nepremično večnamensko orodje.
Naprava za upogibanje cevi
Glavni namen tega orodja je valjanje oblikovane cevi, to je, da želeno obliko dobimo v prazno.

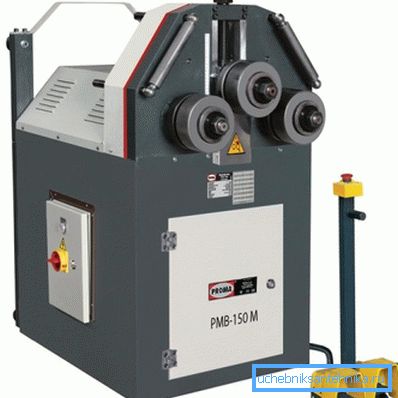

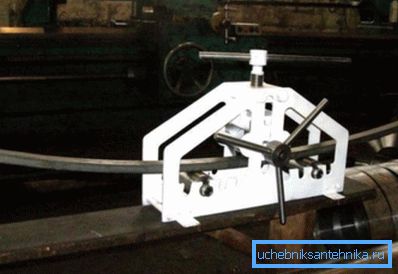

Najpogostejši med domačimi obrtniki je natanko tri-valjska različica stroja z ročnim pogonom. Takšna enota je trikotna oblika treh valjev, enakih širini prečnega prereza obdelovanca.
Valji, ki ležijo na dnu konstrukcije, so med seboj povezani s pomočjo verižnega pogona. Zgornji valj je del vijačnega mehanizma z vijačno spono ali stiskalnico.
Ta zgornji valj je zmožen navzkrižnega v navpični smeri.
- Cev namestimo na spodnje valje in pritisnemo proti zgornji, ki je priključen na vijačni mehanizem;
- Obračanje ročaja, mojster proizvaja broch;
- Nadalje, brez odstranjevanja obdelovanca iz mlina, povečamo tlak, tako da pritrdimo vijak za več zavojev;
- Obdelovanec je ponovno sestavljen.
Opisani cikel je treba ponoviti, dokler cev ne doseže želene oblike.
Vrste bendov
Kljub dejstvu, da se naprava zdi precej preprosta, obstaja veliko število takšnih struktur. Glede na nekatere osnovne značilnosti so razdeljene v naslednje kategorije.
Glede na vrsto pogona je stroj za profilno cev lahko:
- Elektromehanski. Pogon za takšno napravo je običajen ali koračni motor. Poleg tega se običajno poveže skozi spodnji menjalnik, ki vam omogoča, da se pravočasno napolnijo prizadevanja, da se doseže visokokakovostno upogibanje;
Bodite pozorni! Elektromotor lahko poganja valj valjčka ali ročnega sistema strojne naprave.
- Hidravlično. Močnejša različica modela z ročnim pogonom. Uporaba kot vpenjalni mehanizem hidravličnega cilindra bo zmanjšala napor, potreben za upogibanje;
- Ročno. Najpogostejši tip mehanizma, ki je običajno prisoten v delavnici vsakega mojstra in dober lastnik.
Bodite pozorni! Izposoja obdelovanca in nastanek sil za pritisk se proizvaja samo s silo, ki jo uporablja upravljavec.
V skladu z metodo upogibanja se lahko valjarne razvrstijo na naslednji način:

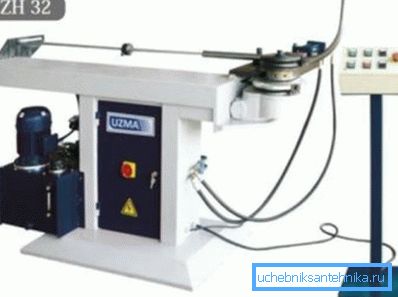

- Dornovoi - Praviloma je industrijska proizvodnja. Najpogosteje je mogoče izpolniti elektromehansko ali hidravlično. Prednosti te zasnove vključujejo kvalitativno deformacijo z majhnim polmerom upogibanja;
- Segmentalni - za delo s tankoslojnimi cevmi mehkih kovinskih vrst. Običajno jih uporabljajo vodovodarji in proizvajalci ogrevalnih sistemov. Sestavljen je iz dveh vzvodov z držalom za upogljive izdelke. Na mestu vrtljivih ročic nastavite polmer z želenim polmerom. Upogibanje v tem primeru se izvede po namestitvi cevi z metodo mešanja ročajev;
- Pomlad - je gosta vzmet določenega premera, v katerega se preide cev. Za visoko kakovostno upogibanje morate imeti precejšnje izkušnje. Običajno uporabljajo klimatske naprave;

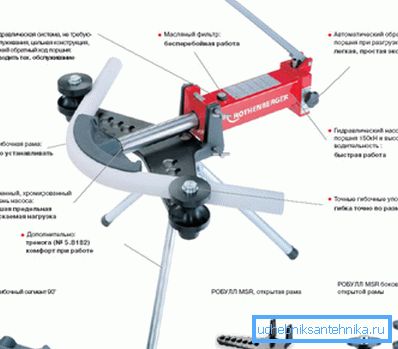

- Arbitar - uporablja se za deformacijo cevi iz bakra, aluminija in jekla. To je T-oblika, na vrhu katere so cevni nosilci pritrjeni, v središču pa je premični vzvod z zamenljivimi trni. Ko pritisnete ročico, se ročica razširi in mehanizem za zamašitev omogoča postopno povečanje upogibne sile.
Naredi sam

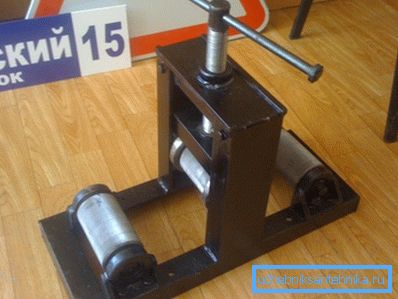

Na primer, bomo upoštevali navodila za izdelavo tri-valjčne enote ročnega tipa:
- V vlogi telesa lahko uporabite jeklene pločevine debeline 3 mm, na katerih označujemo s preprostim svinčnikom;
- Valjarji so lahko izdelani iz žičnih vrvi, opremljenih z ležaji;
- Sedež valja se vrti z običajnim električnim vrtalnikom;
- Nasproti valja je na samem vrhu, ki je del vpenjalnega mehanizma, zavarjena dovolj velika matica;
- U-profil je varjen, opremljen z montažnimi luknjami za valjčni vijak. Varjena podložka bo odgovorna za dviganje tlačnega valja.
Na koncu
Cevi za hladne valjarne vam bodo omogočile učinkovito upogibanje izdelkov različnih vrst in velikosti. Z gradnjo sebe ali nakupom takšne enote in namestitvijo v svojo delavnico, ste lahko prepričani, da gradnja okvirjev celo najbolj bizarnih oblik ne bo več problem za vas.
S pomočjo takega orodja boste naredili toplogredni okvir, originalno skladišče in katero koli drugo gradnjo, ki jo potrebujete.
In videoposnetek v tem članku vam bo razkril še več nianse za oblikovanje lastnega orodja.
