Cevni bender za cevi doma

V procesu dela s cevmi je pogosto potrebno postaviti cevovod na težko dostopna mesta, kjer samo neposredni izdelki niso dovolj. V takih primerih obstaja potreba po krivuljarnih in ukrivljenih elementih, ki niso na voljo v prodajalnah strojne opreme, in kaj pa vas vprašate?

Najlažji in cenovno dostopnejši način za rešitev problema je uporaba posebnega orodja - cevnega benderja, o katerem bomo razpravljali v našem članku.

Orodje za upogibanje cevi

Naprave za upogibanje cevi so lahko:

• Hidravlično - Zmogljiv cevni zavojnik za jeklene cevi lahko obvladuje izdelke velikega premera, ki se pogosto uporabljajo v industrijskih objektih.
• Mehansko. To orodje ima povprečno moč.

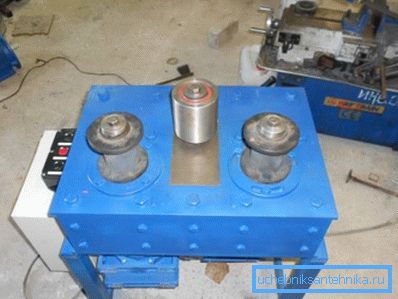

• Temno. Uporabljajo se za izdelke s premerom do 50 mm in profilirano s prečnim prerezom do 40 mm.

Opomba! Uporaba ročnega cevnega odrivnika za tankoslojne cevi ne pretiravajte, saj izdelki nimajo visoke tlačne trdnosti in ukrivljenosti. In vsi vemo, da je tudi majhna razpaka prepoved uporabe.

Poleg tega se ta orodja prav tako razlikujejo v materialu, iz katerega so izdelani proizvodi, ki bodo ukrivljeni:

• Hidravlični ali mehanski cevi za cevi iz nerjavečega jekla.
• Ročni cevni bender za kovinske cevi.

Bodite pozorni! Naprava za predstavitev različnih oblik cevovodnih elementov ne bo primerna za profilne valjane izdelke.

Na prvi pogled je preprost postopek upogibnih izdelkov pravzaprav precej zapleten, zato ga morate izvesti izredno skrbno, da preprečite naslednje napake:

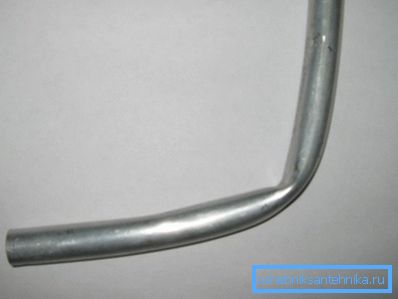

• Drobljenje materiala, ki ima za posledico zožitev notranjega premera cevi in ​​s tem zmanjšano prepustnost. In oblikovanje blokade na takih mestih bo pripeljalo do popravil in naložb za ponovno vzpostavitev učinkovitosti kanalizacije.
• Raztezanje in redčenje stene cevi, ki vpliva na njegovo trdnost, zmanjšuje največji dovoljeni tlak.

Bodite pozorni! Pravilno izbrana orodja za vsak primer vam omogočajo, da kakovostno opravite upogibanje izdelkov v skladu z določenimi parametri. S takim orodjem lahko optimizirate polaganje komunikacij v stavbi, učinkovito izkoristite prostor prostorov in ne poškodujete zmogljivosti cevovoda.

Vsak cevni bender lahko kupite v gradbenih oddelkih supermarketov, ki so za to uredili urejeno vsoto, ali pa ga lahko sami izdelate.

Orodje za upogibanje okrogle cevi

Zasnova cevnega benderja je precej preprosta - to sta dve strojni jermenici:

• Ena izmed njih je trajno določena.
• Drugi se vrti v orbiti okoli prvega na razdalji enako premeru cevi, ki je upognjena.

Načelo delovanja aparata prav tako ne povzroča težav - izdelek je nameščen med jermenicami in s premikanjem vrtljivega jermenice pregib v danem polmeru.

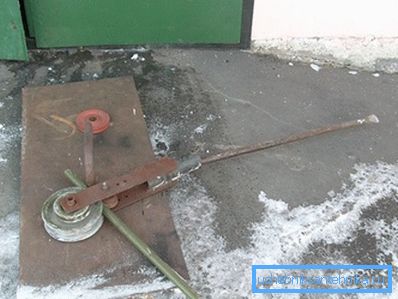

Domače orodje

Za izdelavo domačega cevnega benderja za okroglo cevko, skrbite za njegovo vsestranskost, to je možnost upogibanja izdelkov različnih premerov.

Zato ne bo treba pripraviti para jermenic, temveč tri para, vsaj (na samem načinu cevi, ki teče na kmetiji):

• En par za polovični premer.
• Drugo - na 3/4 cevi.
• Tretji izračun na premeru palca.

Ne morete kupiti potrebnih jermenic, zato, če niste profesionalni stružnica, jih naročite v najbližji delavnici.

Nianse frezanja glavnih delov cevnega kotnika so naslednje:

• Pri izdelavi škripca je glavna stvar opazovanje polmera in globine utora.
• Konci vsakega para kolesa morajo imeti zarezo, podobno polovici cevi.
• Pomembno je tudi razmerje med premeri delov. Stacionarni jermen mora biti manjši, saj je od njega odvisen najmanjši polmer možnega upogibanja. Premer drugega (valjčnega) preseka velikosti, ki je določena najmanj dvakrat.

Za vaše podatke! Cena obračalnih del je nizka, zato ne bo močno vplivala na končno ceno orodja.

Nato navodila neodvisnih ukrepov na napravi stroja za upogibanje cevi:

• Osnova za vgradnjo jermenic lahko služi kot kvadrat, razrezan iz debeline stene (najmanj 10 mm) pločevine. V delavnico mora takoj pritrditi štiri luknje za pritrditev na delovno površino. Ali pa zvarite kvadratni sloj na izkopano in betonirano kolono s cevjo s premerom 100-150 mm.
• V sredini plošče zvarimo zatič s premerom, enakim notranjemu premeru manjše škripce. Druga vertikala bo služila kot zamašek za upognjeni izdelek.
• Naslednja faza je ustvarjanje mehanizma za obračanje. Iz debelega jeklenega traku širine 50 mm je potrebno zvariti črko P. Višina našega P-ki mora biti enaka vsoti premera velikega gibljivega kroga in polovice stacionarnega premera. Za njihove pritrdilne elemente v P-ke vrtamo luknje, razdalja med nogami P-ki naj bi rahlo presegla debelino škripca.
• Zgornji del tega dela varimo ročaj, dolg približno 250 mm. Cev, vstavljena v to, bo služila kot vzvod v procesu upogibanja.

• Zberemo vse podrobnosti. Majhen škripec je vstavljen v notranjost P-ki in je skupaj s tem pritrjen na okvir, fiksirali smo ga z zatiči in naš cevni bender je pripravljen.

Nasvet! Da bi se izognili poškodbam v mestu upogibanja, si zagotovite in napolnite cev s peskom in olajšate upogibanje debelih stenskih izdelkov z velikim premerom - jih ogrejte.

Različni načini upogibanja cevi

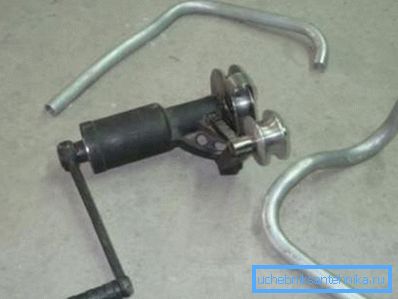

1. Cevni bender za aluminijaste cevi, prav tako tudi ročni cevni bender za bakrene cevi je lahko več vrst:
2. Vzvod.
3. V obliki samostrelega.
4. Hidravlično.
5. Električni.

1. Zanimiva izbira je brivnik vzmetne cevi za bakrene cevi. To je vzmet iz visokokakovostnega jekla z lijakom v obliki podaljška na eni strani za enostavno oblačenje / dviganje. Cev je nameščena v notranjosti vzmeti, nato se izvede upogibanje. Hranljiv material spomladi istočasno ne omogoča, da se cev zlomi in zdrobi.
2. Podobno vzmetno cevno krilo se uporablja tudi za kovinske cevi iz plastike, se razlikujejo po uporabljenih silah.

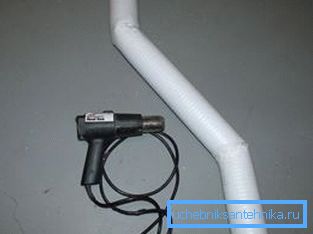

3. Plastični izdelki se upognejo z ogrevanjem na krivino - za to lahko uporabite sušilec za gradnjo.

Zaključek

Potreba po uporabi zgornjega orodja je nesporna v primerih, ko je ostanek cevovoda nemogoč zaradi obstoječih ovir. Uporablja se tudi za grelne elemente, na primer za gospodinjske sušilnike za brisače.

V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
