Cevni bender za profilno cev: konstrukcijske lastnosti in

V tem članku bomo govorili o tem, kako izdelati cevni bender za profilno cev z razpoložljivimi materiali. Poleg tega upoštevamo strukturne značilnosti, ki združujejo vse risbe cevi za profilno cev.

Toda za začetek bomo določili značilnosti delovanja naprave.

Funkcije aplikacije

Ni skrivnost, da je profilna kovinska cev potreben gradbeni material za vgradnjo takih predmetov, kot so rastlinjaki, poletne hiše, nadstreški itd.

Seveda je preprosto za nakup pripravljenega uporabljenega ali novega kovine iz ukrivljenega profila, vendar bo cena takega nakupa visoka. Poskusite spremeniti konfiguracijo votle kovine z lastnimi rokami. Ampak, to bo pripeljalo do deformacije izdelka, natančneje do drobljenja njenih sten.

Rešitev tega problema bodo domače cevi za profilne cevi. Zakaj doma? Razlog za izbiro domačega pripomočka je očiten - dejstvo je, da bo naprava, ki je pravilno ročno izdelana, močnejša in trajnejša, kot je ponudba nizkocenovnih naprav.

Načelo naprave je preprosto: votla kovina s pravokotno ali okroglim prečnim prerezom se položi med gredi, katerih položaj je odvisen od želenega kota upogibanja. Nadalje so gredi gnani, zaradi česar je cev valjana in upognjena na zahtevan način.

Značilnost vseh naprav za upogibanje cevi je, da se mehanska obremenitev obdelovanca postopoma in enakomerno porazdeli na različnih mestih, zaradi česar se ne zgodi noben zvitek zidov.

Dizajn stroja za upogibanje cevi

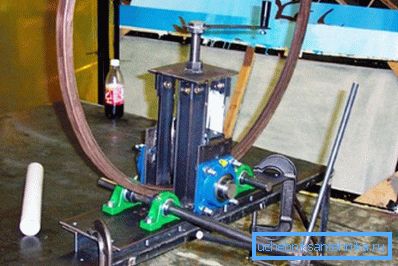

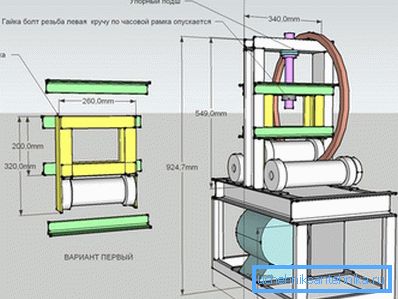

Risbe ročnega cevnega odseka za profilno cev se lahko razlikujejo glede na vrsto naprave in njegove konstrukcijske značilnosti.

Obvezni elementi pri gradnji sprememb z ročnim ali hidravličnim pogonom so:

• okvir (okvir), na katerem so vgrajeni vsi deli;
• spodnji in zgornji del;
• dve ali več cevnih postankov;
• gredi;
• hidravlični cilinder ali vrata, opremljena z ročajem.

Okvir, na katerem so vgrajeni vsi deli, je lahko dve vrsti:

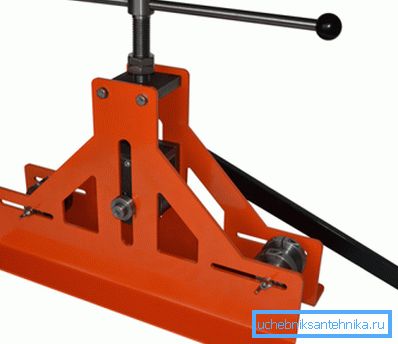

• zaprti tip značilnost tovarniško izdelanih naprav;
• odprti tip zaradi preprostosti naprave je značilna za večino improviziranih naprav.

Pomembno: Navodila za vzdrževanje naprav z odprtim okvirjem je po vrsti lažja od opravljanja podobnih postopkov na zaprtem okvirju. Toda v drugem primeru je delovanje varnejše, saj praktično ni odprtih mobilnih komponent.

Tehnološke značilnosti

Ločeno je treba opozoriti na obliko, ki je različna greda za cevi profilnih cevi. Če uporabljate cevi s krožnim prečnim prerezom, se uporabijo gredi z zaobljenim zarezo, nato pa se valjani deli lahko z upogibno gredjo z ustreznim izrezom (glej tudi artikel Fittings for plastic pipes - pregled glavnih opcij in njihovih značilnosti).

Vendar ob upoštevanju dejstva, da valjanje profila pri upogibanju ne pomeni potrebe po podpiranju stranskih sten, lahko uporabite gredi, katerih širina bo večkrat večja od širine profila, ki zaradi očitnih razlogov ni mogoča pri obdelavi okrogle cevi.

Trdnosti samoproizvodnje

Ko smo upoštevali načelo delovanja in značilnosti naprave, je čas, da se odločimo, kako narediti cevni upogibni stroj za oblikovano cev sami.

Za sestavljanje enostavnega ročnega cevnega benderja so potrebna naslednja orodja in materiali:

• varilni stroj;
• sponke;
• LBM "Bolgarija" z diski za rezanje kovine;
• kvadrat in trak ukrep;
• rezanje jeklenega kanala ali kota (velikost je izbrana glede na velikost cevi);
• velik vijak in matica z ustreznim navojem (najboljša rešitev bi bila vrata, popolnoma odstranjena iz nepotrebnega ročnega tiska);
• 6 velikih enodimenzionalnih ležajev;
• debeloblačno cev z zunanjim premerom, ki ustreza notranjemu premeru ležaja;
• nepotrebno jekleno povezovalno palico z zvezdico iz kolesa;
• dodatni kolesni zobnik iz zadnjega kolesa;
• kolesarska veriga.

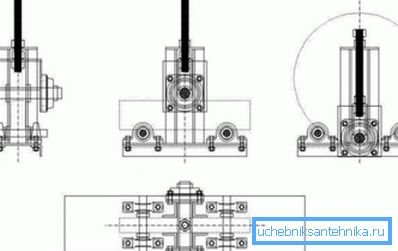

Ko so vsa orodja in materiali pripravljeni, lahko začnete delati. Kot primer bomo uporabili naslednjo risbo improviziranega cevnega odrivnika za oblikovano cev.

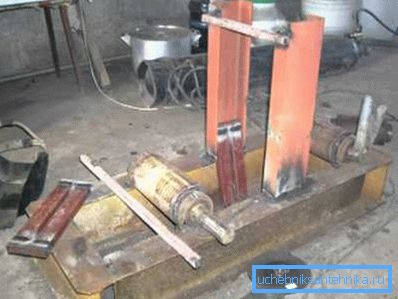

Navodilo za sestavljanje je preprosto in vsebuje naslednje korake:

• Iz kanala smo rezali bloke za izdelavo vodoravnega okvirja in jih zvarili v trdni okvir. Če obstaja trdna kovinska plošča z ustreznimi velikostmi, je mogoče bistveno poenostaviti in pospešiti namestitev.
• Gredice za navpične vodnike so izrezane iz kanala in so zvarjene v nekakšno gilototino »U«. Navpični vodili so privarjeni na okvir, kot je prikazano na sliki.
• V naslednjem koraku so ležaji varjeni na okvirju. Če obstajajo ležaji te konfiguracije, kot je prikazano na risbi, lahko uporabite vijačni spoj, ki ni varjen.

• V zgornjem prečnem prerezu navpičnih vodnikov je izvrtana luknja pod vhodi. V luknji je zvarjena pred-centrirana matico.
• Cev se vstavi v luknje ležajev, nameščenih na okvirju, odrezane tako, da na vsakem koncu ostane konec 2-3 cm. Cevi se ujamejo z varjenjem, tako da se vrtijo okoli svoje osi, vendar ne gredo stran od druge.
• Nato z ležajev sestavimo ostanke cevi in ​​kanaliziramo zgornjo enoto, ki se po vodilih pade in pritiska na ukrivljeno cev. Zgornja ravnina tega vozlišča je zasnovana tako, da se nasloni na konec vrat in pritisne na celotno vozlišče in ga premakne v posteljo.

• Opremimo dva ležaja, pritrjena na eni strani ležišča z zobniki, ki so varjene do koncev cevi.
• Gono kolesa z osjo pedala pritrdimo na eno od zvezd, ki bo delovala kot ročaj.
• Med zvezdicami raztegnemo verigo in naprava je pripravljena za delovanje.

Pomembno: nismo natančno navedli točnih velikosti, saj so takšne naprave narejene iz tega, kar je na roki. Vendar pa poskušajte zagotoviti, da debelina uporabljene kovine ni manjša od 2-3 mm.

Zaključek

Sedaj veste, kako narediti ročnega cevnega benderja, ki ga je mogoče uporabiti na kmetiji. Več uporabnih informacij najdete tako, da gledate videoposnetek v tem članku (glejte tudi članek Fitingi za jeklene cevi - analiziramo vse funkcije).
