Cevni bender - značilnosti orodja in lastne proizvodnje
Pogosto pri opravljanju različnih del v državi ali v garaži je potrebno, da cev okrog določenega kroga ovijete, da bi dobili pravilno geometrijsko obliko. Za dosego takega rezultata je možno le s pomočjo posebnega orodja, vendar pa bo drago kupiti napravo za več operacij. Da bi rešili to težavo, bomo v tem članku preučili, kako si sami naredite cevnega odseka.
Značilnosti opreme
Namen naprave

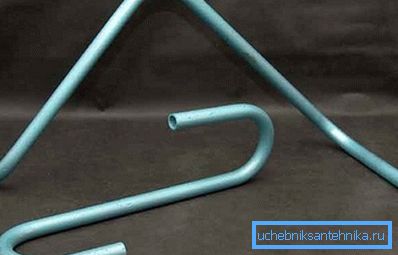

Pri izdelavi različnih kovinskih konstrukcij, kot so gazebi, rastlinjaki, ograje, vrtno pohištvo itd., So zelo priljubljene cevi, ker so trajni, trpežni in cenovno dostopni materiali. Vendar pa tehnologija proizvodnje nekaterih teh struktur zahteva, da se cevi ukrivijo v določenem polmeru ali pod določenim kotom. Poleg tega je med cevovodom mogoče zahtevati upogibanje.
Takšno operacijo je nemogoče izvesti z rokami, toda cevni bender vam bo omogočil, da se z njo nemoteno lotite. S tem lahko cevi upognete pod kotom od 0 do 180 stopinj. Najpogosteje so v teh napravah uporabljali elektromehanski ali hidravlični pogon.
Moram reči, da je to orodje precej vsestransko, saj vam omogoča, da upogibate različne vrste cevi:
- Kotlovnice;
- Plin;
- Vodovod;
- Profil, itd.
Kar se tiče materiala, jih je mogoče izdelati iz:
- Postali;
- Baker;
- Aluminij;
- Kovinska plastika.
Edini premer cevi ne sme biti več kot dva palcev. Posledično je obseg tega orodja zelo obsežen.
Zlasti se uporablja:
- V kotlovnicah;
- Bencinske črpalke;
- Pri nameščanju ogrevalnih in vodovodnih sistemov itd.
Vrste naprav
Preden nadaljujete s proizvodnjo orodja, razmislite o tem, katere vrste cevnih varoval:
| Ročno | Oblikovana za izvajanje takih postopkov kot upogibanje obročev in lokov različnih polmerov. Njegova teža je ponavadi majhna, kar vam omogoča, da orodje prevažate do delovnega mesta s kovinskimi strukturami. Cena takšnega izdelka ni relativno visoka. Orodje lahko deluje s profiliranimi cevmi s presekom do 4 x 4 cm in okroglo, s premerom do 3 x 3 cm. |

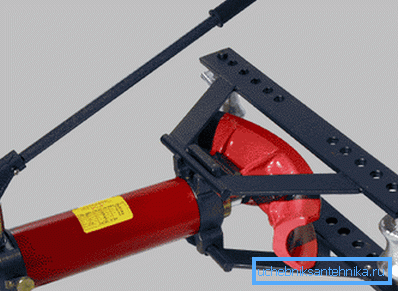

| Ročna hidravlika | Pogon tega orodja ima hidravlično napeljavo, ki povečuje silo operaterja. Zato se lahko cevi z velikim premerom upogibajo. Naprava je priporočljiva za vgradnjo in demontažo plinovoda in vodovodnih cevi. |

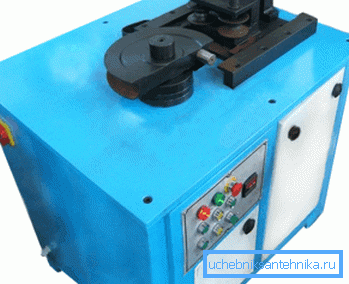

| Električni | Uporablja se za delo s cevmi na proizvodni lestvici. Omogočajo upogibanje profiliranih izdelkov s prerezom do 80-40 mm. Meja premera okrogle cevi je 30 mm. Značilnost teh izdelkov je visoka zmogljivost in razpoložljivost dodatnih funkcij, kot so upravljanje s pomočjo gumbov ali stopalk, ki se vrtijo v obe smeri itd. |
Poleg tega se vsa obstoječa orodja razlikujejo glede pogojev delovanja za:
- Priročnik - uporablja se za domačo uporabo ali neposredno na mestu namestitve cevi.

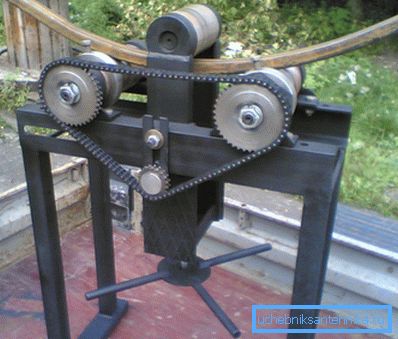

- Stacionarni - so stroji, ki se uporabljajo v podjetjih, kjer je upogibanje cevi del procesa.
Nasvet! Če potrebujete velik polmer cevi, na primer za izdelavo obokane rastlinjake, potegnite plošče in izrežite polkrog želenega polmera. Po tem, lahko greste okoli cevi z vašimi rokami okoli tega napeljave.
Izdelava orodij

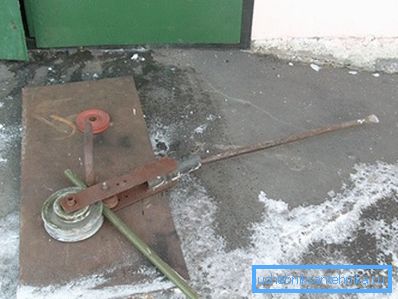

Preprosto je opraviti preprosto upogibno napravo.
Edina stvar, ki jo potrebujete, je nekaj vodovodnih veščin, pa tudi nekaj orodij:
- Varilni stroj;
- Bolgarščina;
- Merilni trak in svinčnik.
Kar zadeva materiale, boste potrebovali več listov kovine z debelino 3 in 10 mm, kot tudi več jeklenih palic.
Tako navodilo izgleda tako:

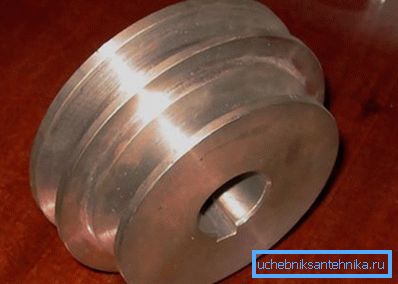

- Prvi korak je priprava jermenic. Da bi naprava postala univerzalna, npr. Za cevi različnih premerov je treba uporabiti dve trojni jermeni - par za pol-palčne cevi, par za palčne cevi in par za tri cevne cevi. Takoj moram reči, da nakup takih jermenic ne bo delovala, zato jih je treba naročiti v delavnici.
Na vsaki strani kolesa mora biti vdolbina, ki ustreza polovici premera cevi. Stacionarni valj mora imeti najmanjši premer, saj bo odvisen od najmanjšega polmera upogibanja.
- Nato morate izdelati kovinsko podlago z debelino približno 10 mm, ki je kvadratna plošča z luknjami na vogalih, za pritrditev na mizo.
- Nato v sredini plošče je potrebno z varjenjem namestiti zatič, katerega premer naj bi ustrezal notranjemu premeru majhnega trojnega škripca.

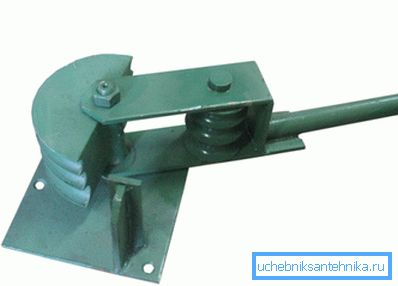

- Ko bo postelja pripravljena, je potrebno izvesti vrtilni mehanizem. Da bi to naredili, najprej morate zaviti U-oblikovanega dela dveh kovinskih plošč. Višina nog na delu mora ustrezati premeru majhnega in velikega škripca, tako da se v tej razdalji popolnoma prilega velik pomični jermen in polovica stacionarnega.
- Na vrhu dela je zvarjen ročaj dolžine približno 25 cm. Kasneje se na ročaj položi cev, ki deluje kot vzvod.
- Nato je na robu dela nameščen velik pin, ki je pritrjen z zatiči. Majhen škripec postavimo na osnovni zatič s celotno strukturo.
- Sedaj ostaja le poudarek - za to je zvarjen še en pin in na njej je nameščen škripec.
Proces izdelave delov je končan. Zdaj ostane samo orodje pritrjeno na mizo in lahko začnete upogibati cevi.
Nasvet! Da bi preprečili izravnavo cevi med upogibanjem, ga je treba napolniti s peskom, konci pa morajo biti sesekljani.
Zaključek
Vsak domači mojster lahko sam ročno izvede cevni bender. Seveda bo ta operacija trajala nekaj časa, vendar je to orodje resnično koristno in zagotovo bo na kmetiji na voljo več kot enkrat.
Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
