Cevni deflektor - kaj je in zakaj je potrebno

Vsi ne vedo, kakšen je deflektor, vendar so vsi opazili napa v obliki dežnika nad dimniki nekaterih hiš. Ta oblika se imenuje "odbojnik", kar pomeni "reflektor". Nato podrobneje preučimo ta element dimnika, njegov namen in razmislimo, kako narediti takšno napravo.

Zakaj potrebujete deflektor?

Zasnova deflektorja je precej preprosta - najpogosteje je sestavljena iz kratke cevne lupine z dežnikom, ki se dovaja na dimnik. Deflektor se imenuje tudi vetrnica ali dimna škatlica (izvedite, kako se cevi za kanalizacijo zamenjajo).

Bodite pozorni! Mizica ima ne samo praktično funkcijo, temveč je tudi star arhitekturni element. Nekatere različice njegove izvedbe do danes ostajajo resnično umetniško delo.

Kot je za praktični namen, je dimnik namenjen predvsem za povečanje potiska, z zaviranjem zračnega toka. Zato je njegovo ime "reflektor". Ko se odraža vetrno območje, se pred dimnikom pojavi nizek pritisk, kar povzroči povečan potisk.

Študije so pokazale, da z uporabo najpreprostejšega dimnika povečamo učinkovitost katerega koli dimnika za 20 odstotkov, njegova učinkovitost pa ni odvisna od smeri vetra in drugih pogojev.

Vendar to ni edina funkcija, smiselno je, da namestite deflektorje na dimnike iz drugih razlogov:

• Ščiti dimnik pred padavinami.
• Preprečuje vdor v cev.
• Preprečuje prodor živih bitij.
• Zaščita strešnega materiala pred iskrami.

Vrste deflektorjev

Dominic je pred kratkim prišel v vse vrste.

Lahko se razlikujejo:

• Oblika oblike;
• Gradbeništvo;
• Materiali so izdelani itd.

Zato v nadaljevanju natančneje pogledamo njihovo vrsto.

Obrazec

Največja priljubljenost imajo kape naslednjih oblik:

• Z ravnim pokrovom;

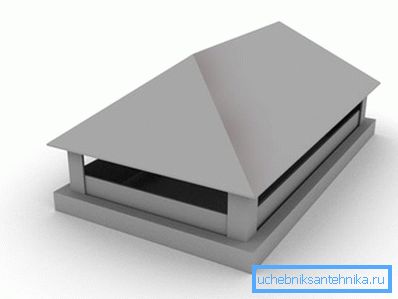

• Hip;
• S polkrožno kapo;
• Konično;
• Hip.

Nasvet! Izbira deflektorja je v veliki meri odvisna od arhitekture stavbe, na primer, bakreni deflektorji z ravnim pokrovom se običajno uporabljajo za hiše v sodobnem slogu. Na sodobnih stavbah so kape s polkrožnim pokrovčkom boljše.

Materiali

Kar se tiče materialov za dimnike, so najpogosteje izdelane iz pocinkanega železa. Res je, da v zadnjem času obstajajo proizvodi, pokriti z emajlom ali celo plastiko.

Redko so našli baker. Ker dekoracija strehe ponavadi uporabljamo ponarejene izdelke, ki imajo lahko različne oblike. Seveda je cena oblikovalca flyuharok lahko zelo visoka.

Konstrukcije

Oblikovanje teh naprav, je kar nekaj, najbolj priljubljenih pred kratkim so naslednje:

• TsAGI;
• Deflector Grigorovich;
• "Dušni zob";
• Odpri Astato;
• Spherical z vrtenjem;
• Okrogla "Voller";
• Zvezda "Shenard."

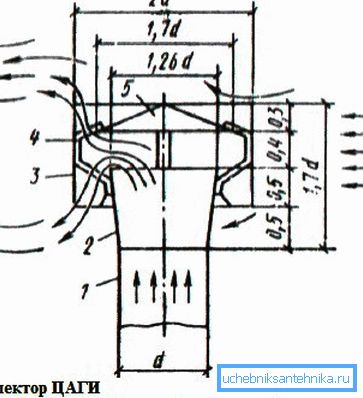

Najpogostejši odvodnik ventila je dimnik TsAGI, zato na primer upoštevamo njegovo strukturo.

Torej, ta zasnova sestavljajo naslednji elementi:

• Vhod;
• Ohišje deflektorja;
• Difuzor;
• Nosilci;
• Kišobran.

Proizvodnja flyugarki

Treba je opozoriti, da lahko z defektorjem na dimniku naredite svoje roke in v tem ni nič zapletenega. Potrebno je samo izdelati kovinsko pločevino in zaključiti risbo, nato pa jih izrezati in jih sestaviti.

Na primer, deflektor naredite sami za okrogle cevi je naslednji:

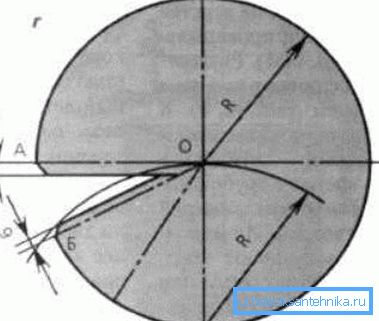

• Najprej morate na listu narisati krog. Njegov polmer mora biti večji od polmera dimnika.
• Potem, skozi središče kroga, je treba narisati pravokotne sredinske črte.. Nato na presečišču O1 je treba postaviti nogo iz kompasa in izrezati B, polmer zareza pa mora biti enak polmeru kroga. Presečišče serifa mora biti povezano s črto do središča kroga.
• Potem morate izrezati krog in izrezati segment AOB v njem, kar vam bo omogočilo, da dobite stožec. Potrebno je, da robove pustite za greben.
• Nato je treba končani del zaviti v stožec in pobrati robove.
• Potem morate na stožec pritrditi štiri stojala in namestiti izdelek na ceviy Če želite to popraviti, je mogoče narediti luknje v stojnicah in dimniku ter pritrditi konstrukcijo s sorniki ali vijaki.

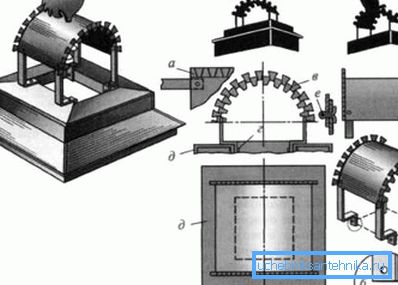

Defektor kvadratnega ali pravokotnega dimnika z lastnimi rokami je naslednji:

• Najprej je treba rezanje pravokotnika iz jekla v takšni velikosti, da lahko prekrivajo odprtino cevi, kadar je upognjena.
• Da bi okrasili dimnik, z obeh strani je potrebno narediti enake poševne kose, ki se nahajajo na isti razdalji, kar bo omogočilo pridobivanje trapeznih segmentov.
• Potem morate izdelati štiri police iz jekla in jih pritrditi z zakovicami na kotičke pravokotnika.
• Konci stebričkov so upognjeni, kot je prikazano na diagramu, v njih pa je izvrtana luknja.
• Pravokotnik mora biti upognjen in vstavljen v dimnik. Če želite popraviti strukturo, v dimniku morate izvrtati luknje in vstaviti nohte ali zatiči, ki bi morali iti v luknje dimnikov.

To delo je konec. Smo obravnavali najbolj preproste modele flyugarok. Če želite, lahko izvedete bolj zapletene deflektorje in jih celo okrasite s vremenskimi lopaticami.

Zaključek

Deflektor je pomemben element dimnika, saj ne samo poveča želje, ampak tudi preprečuje številne težave, povezane z njenim zamaševanjem. Poleg tega lahko igra pomembno vlogo pri oblikovanju hiše, s poudarkom na pripadnosti določenemu slogu. Poleg tega je taka naprava mogoče izdelati tudi neodvisno (glej tudi članek Vrste kanalizacijskih cevi in ​​priključkov: izbirna merila).

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
