Kaj in kako narediti stroj za upogibanje profilne cevi:

Pri sestavljanju različnih kovinskih konstrukcij iz oblikovanih cevi je morda potreben ukrivljen del. Zaradi visoke trdnosti profilnih cevi za upogibanje jih je zelo težko upogniti, zato se za to izvede posebna naprava. V tem članku bomo preučili, kako sestaviti ročni stroj za upogibanje profilne cevi, ki bo dovolj za gospodinjske namene.

Oblikovanje naprave

Načelo delovanja

Vsaka oprema za upogibanje profilne cevi zagotavlja nežno deformacijo, tako da del po upogibanju ohrani svoje močne lastnosti. Poleg tega naprava omogoča, da dobite določen radij bende.

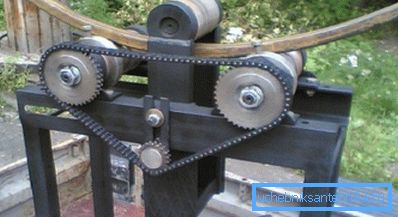

Vrsta zadevnega stroja deluje po principu rotacijskega tiska. Na dnu njegove plošče sta dva valja. Zgornja plošča je tretji valj, ki se nahaja v sredini med spodnjima. Zato so naprave za upogibanje profilne cevi prav tako imenovane trikotne cevi za upogibne cevi.

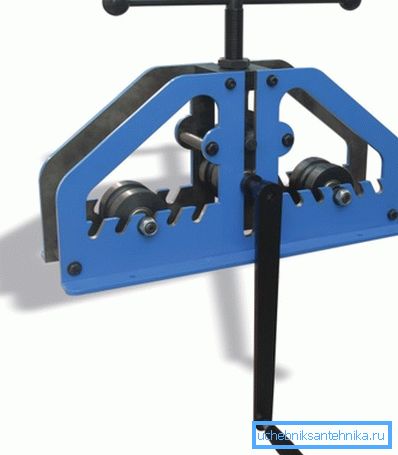

Razdalja med dvema spodnjima valjema določa polmer krivine. Poleg tega delujejo tudi kot transporter, ki premika del skozi deformacijsko cono. Zgornji boben pritisne na del, kar zagotavlja njegov upogib.

Funkcije postavitve

Stroji za upogibanje profilne cevi so izdelani iz dveh vrst:

• Z spodnjim podajalnim valjem;
• Na vrhu krme.

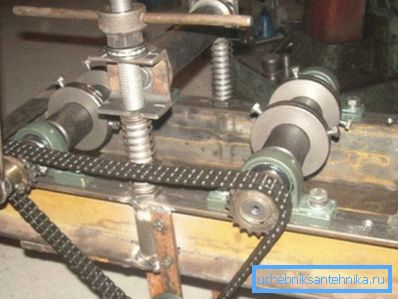

Zgornja krma se uporablja pri ročnih cevnih odsekih, saj se to izvede s pomočjo sponke, npr. navojna metoda. Spodnji dovod se izvaja v strojih, kjer vpenjalna sila povzroča hidravlični pogon ali dvigalo.

Tako je stroj z nižjo krmo močnejši in produktivnejši. Vendar pa je veliko bolj zapleteno pri izvedbi, zato je, če bo naprava uporabljena za potrebe doma, zato je bolj smiselno opraviti stroj za upogibanje profilnih cevi z lastnimi rokami z zgornjim delom gredi.

Prav tako je treba opozoriti, da oblika transportnih valjev vpliva na učinkovitost naprave.

Lahko je:

• Gladko - v obliki valja;
• Profil - v obliki cilindra z žlebovi za cev.

Profilirani zvitki za cevi lahko v enem prehodu upogibajo več delov hkrati, kar je pomembno pri masovni proizvodnji kovinskih konstrukcij. Ker obdelovalna hitrost ni tako pomembna za "domače" stroje, so običajno opremljeni z gladkimi valji, katerih cena je nižja.

Izdelava strojev

Glavna vozlišča

Preden naredite napravo za upogibanje profilne cevi z lastnimi rokami, upoštevajte njegove glavne elemente, ki jih sestavljajo. Torej, stroj vključuje:

Montaža postelje

Začnite izdelovati stroj s svojimi rokami z montažo postelje. Za te namene se praviloma uporabljajo štiri kanali, iz katerih se vzpostavi paralelepiped. Vgradnja vseh delov kovine se izvaja z električnim varjenjem.

Transportni sestav

Po pripravi postelje lahko nadaljujete na montažo transportnega traku.

Delo poteka v tem vrstnem redu:

• Prvi korak je priprava dveh identičnih posnetkov. Končane dele najdete ali jih naročite v stružnici.
• Nato je treba nosilce pritrditi na okvir, v katerega se vstavijo valji.
• Nato se v vdolbino vsakega para nosilcev vstavi vijak, ki služi kot os za valj. Gred se položi na vijak, po katerem je os pritrjena z matrico.
• Na eni strani valjev so verižni zobniki varjeni.
• Med valji je potrebno namestiti napenjalni sistem verige, ki je ravno nosilo z majhnim valjem in zobnikom. Če premikate gonilo navzgor ali navzdol, lahko nastavite napetost verige.
• Na koncu dela na transporterju je treba ročaj z ročico privariti na enega od valjev.

Nasvet! Zaželeno je, da se orodje takoj pridobi z verigo, tako da ni težav z nezdružljivostjo delov.

Sestav objemke

Zadnja faza dela je sestavljanje objemke, ki se izvaja po naslednjem vrstnem redu:

• Prvič, noge nosilca U, ki je sestavljeno iz štirih profilov, je privarjeno na okvir. Razlika med njima mora biti 42-43 milimetrov.
• Potem je narejen majhen U-nosilec, ki je varjen s profila 40 mm. Noge strukture so izvrtane luknje za os gredi. Višina nog mora biti več centimetrov večja od premera gredi.
• Nato je treba sestavljeno držalo z valjem vstaviti v režo med nogami velikega nosilca. Majhen nosilec se mora prosto gibati v veliki smeri navzgor / navzdol.
• Zgornji nosilec je privarjen na noge velikega nosilca, v sredini katerega se vrti luknja za matico.
• Nadalje je v to luknjo varjena matico, v katero je zatič nato privijačen. Priporočljivo je pritrditi čep v spodnjem nosilcu, pri tem pa zagotavljati prosto vrtenje. To bo omogočilo pritrditev zgornjega bobna v različnih položajih.

Nasvet! Preden nadaljujete s proizvodnjo stroja, je zaželeno, da zaključite risbo, s tem se boste izognili napakam pri namestitvi.

To delo na projektu je končano. Treba je opozoriti, da stroji, izdelani na podoben način za upogibanje profilne cevi z lastnimi rokami, niso slabši od podobnih lastniških naprav, katerih stroški so zelo visoki.

Zaključek

Z vsaj malo izkušnjami s kovinskim in varilnim strojem lahko samostojno izvedete zgornjo napravo. Tako bo tak domači stroj za upogibanje profilne cevi omogočil pridobitev ukrivljenih delov, ki so morda potrebni za različne gospodinjske potrebe. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
