Kako narediti stroj za upogibanje profilne cevi z lastnimi

Profilne cevi so široko razširjeni material, ki se uporablja za izdelavo pohištva, izdelavo različnih kovinskih konstrukcij, dekoriranje notranjosti itd. Njihova značilnost je visoka upogibna trdnost, ki je na eni strani dobra, po drugi strani pa zelo otežuje postopek upogibanja, da bi ustvaril ukrivljen del. Vendar se ta problem lahko reši s pomočjo posebnega stroja.

Če se pogosto morate ukvarjati s oblikovanimi cevmi, mora tak mehanizem nujno pridobiti. V tem članku bomo preučili, kako izdelati krivilni stroj za profilno cev z lastnimi rokami, saj so stroški končne opreme zelo visoki.

Izdelava strojev

Osnove

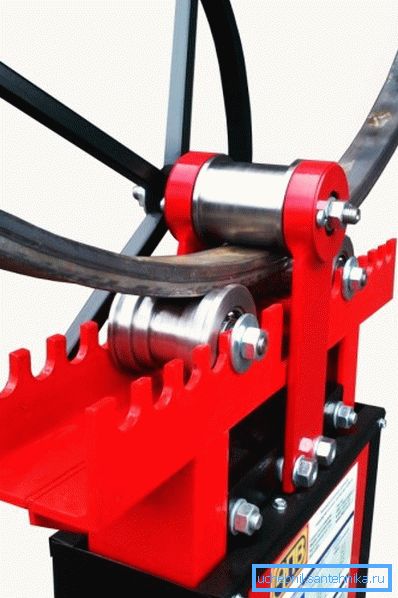

Na prvi pogled se morda zdi, da je naprava, podobna napravam za upogibanje blagovnih znamk za profilno cev, zelo težka. Toda oseba, ki ve, kako ravnati s kovino in varilnim strojem, je zelo sposobna. Glavna stvar - pristop k delu počasi in v stopnjah.

Začeti se mora s proizvodnjo trdne podlage - kovinske mize. Lahko ga vodite iz kovinskega profila ali drugega materiala. Najpomembnejša stvar je, da je stabilna in trpežna, v nasprotnem primeru bo celo dobro izveden mehanizem neuporaben.

Mehanizem proizvodnje

Ko je miza pripravljena, lahko nadaljujete s proizvodnjo samega mehanizma. Če želite to narediti, najprej pripravite tri gredi, ki bodo uporabljeni za upogibanje dela. Gredi so debeli kovinski valji, ki imajo nujno osi za vrtenje.

Lahko jih naročite v delavnici ali iščete za prodajo na trgih bolh. Ko so ti deli pripravljeni, morate postaviti torbico za mehanizem in dokončati montažo.

Navodilo je naslednje:

• Najprej je treba rezanje ohišja za napravo iz kovine z debelino najmanj 5 mm, ki je sestavljena iz dveh trapezoidov, med katerimi sta gredi.
• Nato je treba pri nastalih trapeznih luknjah opraviti osi valjev. Dva greda sta nameščena nad mizo, tretja nad njimi pa na enaki oddaljenosti od njih.
• Upoštevati je treba, da razdalja med spodnjima gredema določa polmer krivljenja. Za izdelavo domačega upogibnega stroja za profilno cev je univerzalen, je zasnova lahko zapletena in lahko nastavite polmer, saj za to morate le nekaj sedežev za valje, ki vam omogočajo, da spremenite razdaljo med njimi. Položaj zgornjega valja določi največji premer cevi, s katerim lahko delate. Njegov položaj se lahko nastavi tudi z navojno palico, ki omogoča gredu, da se premika po vodilih in hkrati varno pritrdi.
• Nato morate podrobnosti popraviti na delovnem mestu. To lahko storite z varjenjem ali s sidriranjem. V drugem primeru je potrebno upogibati ušesa z luknjami od spodaj. Razdalja med deli telesa mora ustrezati širini gredi.
• Po namestitvi ohišja na osnovo morate namestiti preostale dele..

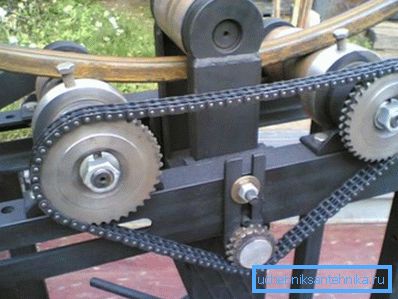

• Ko so gredi nameščene, je potrebno paziti, da jim prenašate navor.. Najboljša možnost je mehanizem verige. Za to morate kupiti verigo s tremi orodji.

Na spodnjih gredi je treba namestiti dve prestave. Tretji bo služil kot napenjalnik, ki se nahaja med dvema zgoramaa prestavama.

• Nato na eno od gredi pritrdite ročaj za vrtenje.

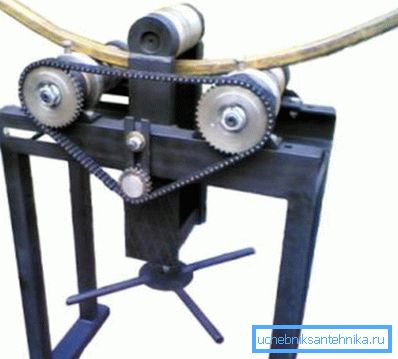

Zdaj je stroj za upogibanje profilne cevi pripravljen. Še vedno dobite profil med zgornjo in spodnjo gredjo ter poskusite izdelek v akciji.

Če je bilo na vseh stopnjah vse delo opravljeno brez napak, bo funkcionalnost izdelka in njegova zasnova v celoti skladna z originalnim strojem. Seveda, kljub vsem stroškom, ki bodo potrebni za nakup delov, bodo stroški takega stroja nesorazmerno nižji od cene končne opreme. (Glej tudi članek Cevi za cevovode: funkcije.)

Izdelava preproste oblike

Če nimate priložnosti ali časa za izvedbo polnopravnega stroja po zgoraj opisani shemi, je v tem primeru na voljo preprostejša možnost. Za napravo tega dizajna potrebujete:

Nasvet! Če ni betonske plošče, lahko sami vlijete betonsko bazo in počakate, da se strdi.

Izvedba takšne konstrukcije je zelo preprosta:

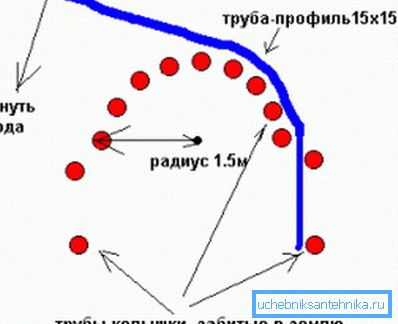

• Prvič, na podlagi potrebe po risanju krivinskega polmera.
• Potem ob vzdolžni liniji moramo narediti 10 lukenj na enaki razdalji drug od drugega.
• Nadalje v luknjah je potrebno pritrditi kovinske zatiče (če se podlaga nalije, se lahko zatiči betonirajo).
• Na dveh ekstremnih zatičih je treba opraviti cevni mehanizem - to je lahko blizu dodatnega zatiča, pritrditve kljuke ali kaj drugega.

Torej, načrt je pripravljen. Če želite upogniti profil, morate svoj konec pritrditi na najbolj oddaljeni čep in počasi oviti okoli drugih stojal. Ko se element dokonča z zadnjim zatičem, ga je treba določiti in pustiti v takšni obliki nekaj časa.

Nasvet! Za lažje upogibanje cevi je treba najprej segreti.

Zaključek

Precej enostavno je izvesti stroj za upogibanje v oblikovanih ceveh, ki ima nekaj veščin pri delu s kovino. Edino, kar morate porabiti za dele, ki jih ni mogoče samostojno opraviti. Če nimate potrebe po stalnem upogibanju cevi, lahko izvedete preprostejšo zasnovo, ki bo porabila veliko manj časa in denarja za izdelavo, čeprav bo zahtevala veliko več truda za upogibanje profila.

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
