Nosilec cevi: neviden, a zelo potreben del kanalizacijskega

Zanesljivost in trajnost cevovodov ni odvisna samo od kakovosti in tesnosti povezav, ampak tudi od trdnosti pritrditve posameznih delov na steno ali tla. Poleg tega uporaba prave vrste cevnih sponk omogoča, da se izognete uničenju, vibracijam in upogibanju končnega sistema.

Navodila, podana v tem gradivu, vam omogočajo, da izberete in kupite najprimernejše napeljave za vodovodne ali vodovodne sisteme.

Oblikovalne značilnosti pritrdilnih elementov

Cevne objemke

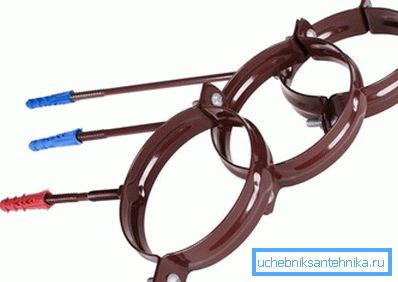

Te vrste izdelkov se uporabljajo za pritrditev na steno, tla ali strop cevi kanalizacijskega sistema. Poleg tega ima enaka konstrukcija drenažni cevni nosilec.

Objemek vam omogoča, da trdno pritrdite posamezne dele, hkrati pa preprečite napetost in linearno deformacijo.

Spojnik je sestavljen iz treh glavnih elementov:

• kravato okrogle ali polkrožne oblike;
• pritrditev, ki omogoča pritrditev cevi;
• pritrjevalec, s katerim je postavka pritrjena v steno.

Bodite pozorni! Obstajajo pritrdilne objemke bolj zapletene oblike. Na primer, nosilec cevi K939 je kovinska plošča kompleksne oblike, ki je opremljena z dvema polkrožnima držaloma. Ta oblika podrobnosti je potrebna za njegovo namestitev na stolpce ali stene kompleksne konfiguracije.

Material za estrih je ponavadi iz plastike ali kovine:

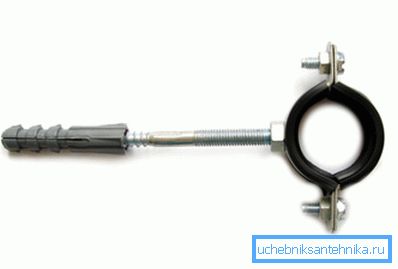

1. Kovinska kravata - je deljen element, ki sestoji iz zgornjih in spodnjih delov, ki so pritrjeni skupaj. Na voljo je tudi dekorativni kromiran nosilec cevi 25 mm, ki služi za pritrjevanje vodovodnih cevi preko dekorativne stenske obloge. Kovinske objemke so pogosto opremljene z gumijastimi tesnili, ki med delovanjem dušijo cevne nihanje, kar zmanjšuje raven hrupa, ki ga proizvajajo. Vijake se uporabljajo za povezavo dveh snemljivih elementov objemke. Okrasni nosilec za cevi 20 mm in 25 mm je opremljen s posebno glavo, ki ne krši privlačnega videza teh elementov.

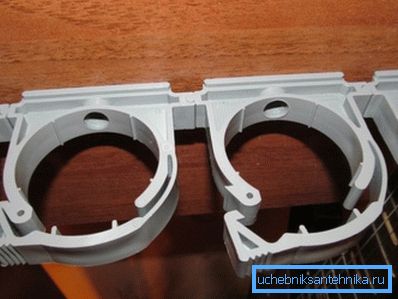

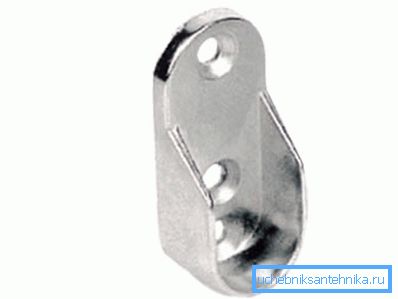

1. Plastični držalni nosilec je lahko snemljiv (pritrjen z zaponkami) ali en kos (v obliki črke U). V slednjem primeru se cev enostavno vstavi v sponko, dokler se ne ustavi. Tak sistem omogoča izdelavo sponk za dele kompleksne oblike. Na primer, držalo za ovalno cev lahko v celoti izdelamo iz plastike.

Montažni sklop je nameščen na dnu dela.

Obstaja tudi več vrst:

• T-oblik - pritrditev se izvede z moznikom ali vijačnim delom (vijak ali sidro);
• L-oblika - spenjalo je upognjeno pod kotom 90 stopinj.

Vrste pritrdilnih elementov

Obstajajo takšne vrste pritrdilnih elementov:

Ne glede na vrsto sponke so pritrdilni elementi razdeljeni na dve glavni vrsti:

1. Težko. Za to so uporabljeni kleščni ali podporni zatiči. Namestijo se na zvonec kanalizacijske cevi, sklopke ali drugega oblikovanega dela. Glavna naloga je zagotovitev trajnosti in zanesljivosti na križišču.
2. Plavajoča Tukaj morate namestiti vodnike in podpreti vrste zapornic. Premer estriha mora biti večji od dimenzij cevovoda. V tem primeru se lahko podatki kanalizacijskega omrežja premaknejo v vzdolžni smeri, s čimer se izognemo temperaturnemu izkrivljanju odvodnega sistema.

Nasvet! Da bi se izognili deformacijam, je potrebno tudi pravilno namestiti kanalizacijski sistem. Zlasti pri vstavljanju gladkega konca ene cevi v vtičnico druge, je treba zagotoviti ustrezno razmak 1 cm.

Značilnosti montažnih nosilcev cevi

Neodvisno namestitev kanalizacijskega sistema, morate upoštevati določena pravila.

V nasprotnem primeru so možne nesreče, stroški popravljanja, ki daleč presegajo stroške pritrdilnih elementov.

1. Namestitev sistema za odstranjevanje odplak v ogrevanem prostoru je treba opraviti z uporabo fiksnih pritrdilnih elementov, nameščenih na spojih in okovih. V tem primeru se ne morete bati linearnih deformacij plastike.

1. Plavajoče naprave, ki kompenzirajo linearno širitev cevovoda, so potrebne za pritrditev odtočnih cevi, ki se uporabljajo za zbiranje in transport vročih odplak (temperatura vode je nad 80 stopinj Celzija). V tem primeru bo mobilni sistem namestitve zaščitil dele pred deformacijo in uničenjem.

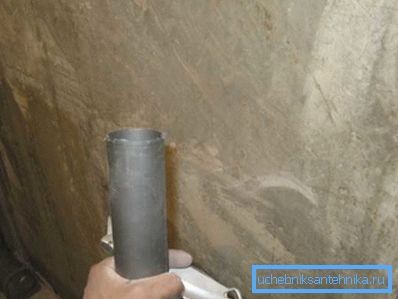

2. Pred polaganjem cevovodov na vseh površinah priporočamo uporabo središčnice, ki bo služila kot vodilo v fazi namestitve. To vam omogoča, da vnaprej zagotovite, da je upoštevano pravilno naklon, da izračunate potrebno dolžino delov, število priključkov in pritrdilne spone. Potem so vodilni elementi pritrjeni na steno, podpora in stiskalnica pa sta nameščena skupaj s cevmi.

1. Med vgradnjo so deli za odplake v pritrdilne elemente pritrjeni tako, da jih je mogoče premikati v vzdolžni smeri. Končno togo fiksiranje lahko izvedemo šele po koncu procesa sestavljanja celotnega sistema.
2. Razdalja med posameznimi montažnimi enotami se izračuna glede na število oblikovanih delov. Če je dolg odsek cevi, ki ni opremljen s pipami, spojkami, revizijami in tako naprej, mora biti korak med sosednjimi pritrdišči največ 2 metra.

Nasvet! Najbolj zanesljiv način za fiksiranje cevovodov je stenati v betonsko ali kamnito steno. Spone - samo kompromis in cenejša rešitev.

Zaključek

Previdno pritrjevanje delov cevovoda na steni zagotavlja ne samo zanesljivost, temveč tudi udobnost delovanja kanalizacijskega omrežja. Dolga nespremenljiva območja močno vibrirajo in naredijo neprijetne zvoke.

Več informacij o namestitvi kanalizacijskega omrežja najdete v videoposnetku v tem članku.
