Pipe za prezračevanje: glavne sorte in njihove značilnosti

Pri nameščanju pokrova kuhinje z odzračevalnikom do prezračevanja se poleg enote sam uporablja tudi zračni kanal, ki povezuje pokrov z ventilatorsko gredjo. Kanal je sestavljen iz pravokotnih ali okroglih cevi in ​​armature, ki vam omogočajo spreminjanje smeri poti.

Podobno načelo se uporablja za industrijske prezračevalne sisteme, kjer se v skladu s konstrukcijskimi in posebnimi značilnostmi gradbenega objekta ravne cevi izmenjujejo z oblikovanimi elementi, ki vam omogočajo spreminjanje smeri poti pod potrebnim kotom.

V tem članku bomo govorili o glavnih vrstah oblikovanih elementov, ki se uporabljajo za spreminjanje smeri vodov.

Značilnosti oblikovanja

Bend (koleno) je povezovalni element v kanalu, ki vam omogoča, da z roko spremenite potek prezračevalnega sistema. Sodobni zavoji v prodaji so izdelki, proizvedeni z uporabo različnih materialov, vključno s črnim jeklom, nerjavnim ali galvaniziranim jeklom, plastiko (za vgradnjo gospodinjskih ekstraktov) itd.

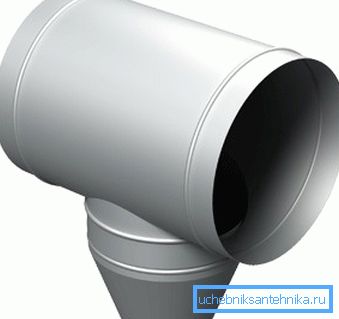

Posebne vrste kolen zaradi konstrukcijskih značilnosti se pri gradnji zračnih kanalov ne uporabljajo kot povezovalni elementi, temveč kot industrijske zunanje bočne emisije. V takšnih elementih so nameščene posebne pregradne stene ali perkola, ki preprečujejo prodiranje umazanije in tujkov v cevi.

Pomembno: Območje odzračevanja je pomemben parameter, ki ga je treba upoštevati pri izbiri izdelka.

Območje v tem primeru je določeno s formulo Sc = L x 2,778 / V.

• Sc je izračunana površina
• L je pretok zraka skozi cev.
• V je hitrost, s katero se zrak premika skozi prezračevanje,
• 2.778 je koeficient, v skladu s katerim so dimenzije dosledne (npr. Metri in centimetri).

Razvrstitev glede na vrsto proizvodnih materialov

Glede na vrsto uporabljenega proizvodnega materiala so zavoji, uporabljeni pri gradnji prezračevalnih sistemov, razdeljeni v naslednje modifikacije:

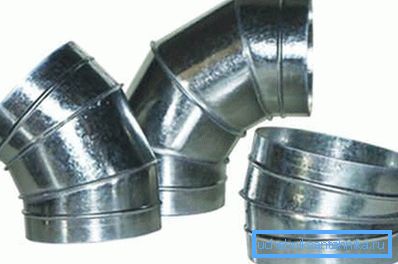

• Pocinkane cevi za odvod - iz črnega jekla, prevlečene s tanko plastjo cinka. Proizvodni program predstavljajo spremembe, ki se uporabljajo pri gradnji industrijskih in domačih sistemov.

Glavna prednost teh izdelkov je dostopna cena v kombinaciji s korozijsko odpornostjo.

• Spremembe iz nerjavečega jekla se redko uporabljajo, ker je njihova cena visoka, in masa povzroča znatno obremenitev na površini sten ali tal. Izdelki iz nerjavnega jekla so praviloma izdelani z majhnim premerom in se uporabljajo izključno pri oblikovanju domačih prezračevalnih sistemov.
• Črni jekleni komolci so priljubljeni pri gradnji industrijskih kanalov. Pomembnost teh izdelkov je zaradi nizkih stroškov. Uporaba takšnih sprememb ni priporočljiva pri gradnji sistemov, namenjenih za izpušni zrak s prekomerno vlago.

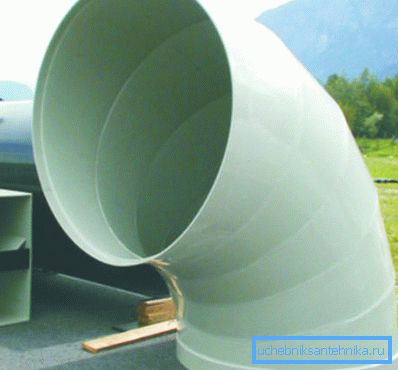

• Plastične modifikacije so izdelane iz polimernih materialov, odpornih na mehanske obremenitve in deformacije. Izdelki se uporabljajo samo pri proizvodnji prezračevalnih naprav za gospodinjstvo.

Druga izbirna merila

Ko smo se odločili o tem, iz katerih proizvodnih materialov so izdelani prezračevalni zavoji, upoštevajte preostala merila, v skladu s katerimi je določena navodila za izbiro ustrezne spremembe.

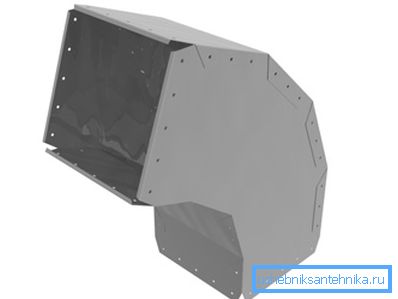

• V skladu s konfiguracijo prereza se razlikujejo okrogli in pravokotni izdelki.. Neposredno na učinkovitost sistema oblika oblike ne vpliva na noben način. Izbira presečne konfiguracije najpogosteje moti oblika odtočne odprtine na uporabljeni prezračevalni opremi.

Pomembno: Razlika v konfiguraciji delov se lahko kompenzira z uporabo posebnih adapterjev. Vendar se moramo zavedati, da uporaba adapterjev zmanjša aerodinamični kanal in negativno vpliva na učinkovitost sistema kot celote.

• Kovinski izdelki so lahko izdelani iz jekla z debelino pločevine od 0,55 do 8 mm.

Pri montaži gospodinjskih sistemov se uporabljajo kolena iz najtanjše jeklene pločevine, katerih teža nima mehanskega vpliva na steno ali pokrov, na katerem je ventilacijski kanal pritrjen. Pri sestavljanju industrijskih sistemov se uporabljajo izdelki iz debelega pločevinastega jekla.

To je zato, ker z velikim premerom kanala samo zaradi povečane debeline stene lahko shranite konfiguracijo preseka.

• V skladu s tipom priključkov se uporabljajo kompleti za prirobnico (uporabljajo se za montažo industrijskih sistemov) ali modifikacije na bradavicah, kjer se za doseganje zahtevane tesnosti uporablja tesnilni gumija.

Za modifikacije s priključkom za bradavice je značilna preprostost in kratki roki za namestitev. Toda kolena se uporabljajo samo v gospodinjskih sistemih, kjer je zmogljivost oskrbe z zrakom nizka.

• V skladu s kotom vrtenja so spremembe, izračunane pri 45 in 90 stopinj, drugačne.. Vendar pa je na zahtevo naročnika mogoče zaviti, katerega kot je izbran v skladu z določenimi značilnostmi gradbišča, na katerem se izvede instalacija.

Pomembno: Radij obračanja je značilna lastnost kolena s krožnim prečnim prerezom. V standardnih izdelkih je polmer obračanja enak premeru preseka. Po potrebi lahko ta parameter spreminjamo v skladu s potrebami kupca.

Ali je možno brez montaže kanala

Če konfiguracija prostora ne pomeni možnosti vodenja kanala na zunanjo stran ali v prezračevalno gred, je mogoče uporabiti izpušne pokrove, ne da bi jih prezračevali.

V osrčju teh naprav se uporabljajo absorpcijski filtri, ki absorbirajo in nabirajo neprijetne vonjave. Ventili za kuhinjo brez izpušnih plinov v prezračevanju, bodo zavrnili namestitev kanala. Toda filtri, kot polnjenje, je treba spremeniti, sicer se njihova učinkovitost zmanjša.

Zaključek

Zdaj vemo, kaj je navodilo za izbiro kanalov za sestavljanje zračnega kanala in lahko izberemo tiste komponente, s katerimi bo prezračevanje imelo zavidljivo zmogljivost (glej tudi članek Grelniki za prezračevanje: tipi, namestitev, izračun).

Več uporabnih informacij najdete tako, da gledate videoposnetek v tem članku.
