Stroj za upogibanje cevi: kako hitro in enostavno oblikujemo

Pogosto pri nameščanju novega sistema ogrevanja ali vodovodne instalacije ali pri popravljanju le-teh je treba cev zviti pod katerimkoli kotom. Če ga vzamete v tovarno, da uporabite nepremični stroj, je predrag, in traja veliko časa.

V nadaljevanju je opisana tehnologija upogibnih cevi različnih materialov v domačem okolju.

Vrste ročne opreme za upogibanje cevi

V skladu s postopkom delovanja so prenosni cevni upogibni cevi za upogibne cevi razdeljene na take vrste.

Oblikovanje stroja

1. Ustrezni analogi. Uporabljajo posebno obliko (vzorec), namenjene za izdelke z različnimi deli.
2. Pomladni priključki. Pri uporabi se v izdelek vstavi vzmet, ki pomaga pri upogibanju aluminija, plastike in kovinskih plastičnih cevi brez popačenja.

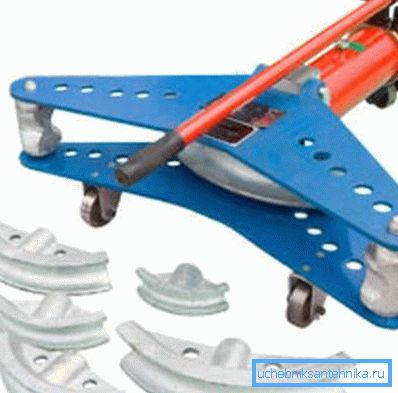

3. Naprave segmentov. Upogibanje v tem primeru se pridobi s pomočjo odstranljivih segmentov, ki potegnejo izdelek okoli sebe. Stroj ima nabor predlog, namenjen ustvarjanju različnih polmerov.
4. Dorn za upogibne cevi omogoča obdelavo tankoslojnih elementov in izdelavo majhnih polmerov.

Pri vrsti pogona so bile izdelane naslednje naprave.

1. Mišični (ročni) stroji se uporabljajo za predelavo cevi z majhnim odsekom neželeznih kovin, jekla, plastike.

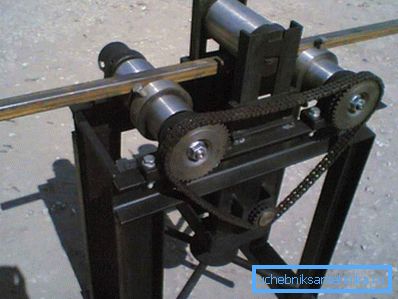

2. Hidravlične naprave omogočajo upogibanje izdelkov s premerom do 70/75 mm.
3. Elektromehanski koluti zagotavljajo točne kotnike in radije upogibanja cevi. Primerni so za izdelke vseh premerov.

Bodite pozorni! Za življenjske razmere optimalna ročna orodja. Prekrivajo bakrene, aluminijeve, jeklene, kovinsko-plastične cevi s premerom od 10 do 25 mm.

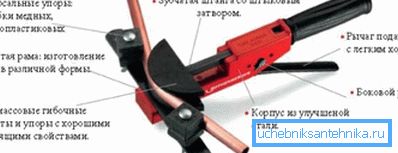

Kako upogniti cev z ročno napravo

Spodaj je metoda upogibanja cevi z uporabo segmentne naprave.

1. Nastavite želeni kot vrtenja na orodju.
2. Držite ga v poroki ali ga vzemite v svoje roke.
3. Vstavite cev v napravo.
4. Začnite zmanjšati ročaj do želenega stanja elementa.

Še bolj primeren za upogibanje tankih cevi v hladnem stanju je Volnova naprava, ki je tako poimenovana po izumitelju.

1. Vstavite svoj element med valje tako, da je ena stran v sponki.
2. Z ročajem zavrtite pas okoli valja. Ne bo premaknjena, dokler ne dosežete želene prepogobe.
3. Vrnite ročaj v prvotni položaj.
4. Odstranite predmet.
5. Objemite svojo dolg stran v sponki.
6. Upognite kratko stran izdelka.

Upogibanje kovinske plastike in cevi iz aluminija

Upogibanje aluminijevih cevi se najpogosteje pojavlja v obratih »toplih podov«.

Upoštevati je treba, da mora biti za vsak 1/2 od upognjenih centimetrov največ 15 °.

Posebni izviri

Mehkoba kovin in plastike je v večini primerov prednost pred cevmi. Vendar se včasih spremeni v minus. Na primer, ko se morajo proizvodi nagniti vzdolž polmerov približno enako njihovemu prerezu. Majhen upogibni lok pogosto vodi do zloma elementa.

To vodi k močnemu zoženju prečnega prereza in s tem tudi na prehodnost cevi. Na mestu loma se delno uničijo zunanji in notranji sloji izdelka.

Včasih to povzroči poškodbo ojačitvene plasti in porušitev stene cevi.

Bodite pozorni! Zgoraj opisane težave je mogoče odpraviti, če se vzmet uporablja za upogibanje kovinskih plastičnih cevi. Ta naprava zagotavlja enakomerno upogibanje izdelka, brez njene gube v celotnem polmeru obračanja.

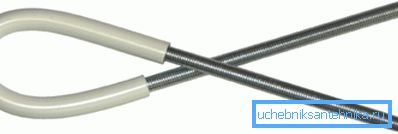

1. Vzmeti so izdelane v parih: naprava združuje notranji in zunanji del. Za vsak premer cevi je izdelal svoj par.
2. Navodilo priporoča, da izberete vzmeti iz ravnega kot okrogle žice. Takšna naprava bo manj uničila notranji prostor izdelkov iz mehkega polietilena.
3. Notranjost naprave ima konični konec. To poenostavlja premikanje na območje pregibov. Druga stran vzmeti ima zanko.
4. Žica ali kabel se z njo drži, s pomočjo pa se naprava po uporabi izteče.
5. Zunanja vzmet na eni strani ima podaljšek, ki izgleda kot lijak. Zasnovan je tako, da olajša premik orodja na območje ovinka.

Delo z napravo

Cevi iz kovinske plastike imajo nizko togost.

Ta kakovost poenostavi njihovo upogibanje.

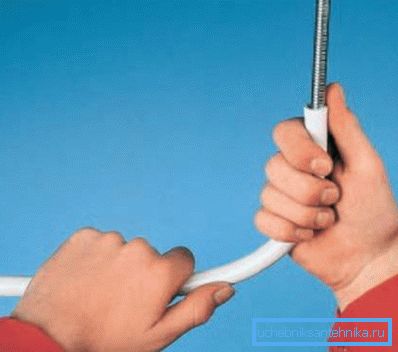

1. Po opravljenem postopku upogibanja cevi do želenega kota, ga lahko rahlo vzamete nazaj. Torej spustite notranjo vzmet in jo mirno odstranite, ne da bi uničili polimerno notranjo plast izdelka.
2. Mesto znotraj naprave ni mogoče vizualno preverjati. Zato morate upoštevati dolžino žice, ki je pritrjena nanjo. Ta parameter + dolžina samega vzmeti bo enaka želeni razdalji od konca cevi do točke zavoja.
3. Alumoplastik ne bi smel biti upognjen takoj, ampak s pomočjo nekaj zibanja. To zagotavlja, da se notranjost plastike ne okleva in enakomerno porazdeli vzdolž krivine.

Upogibanje jeklenih cevi

Bend jekleni element ne more samo tovarniško napravo za upogibne cevi.

Obstajajo "priljubljeni" načini obdelave predmetov.

1. Zaščitite predmet v običajnem položaju.

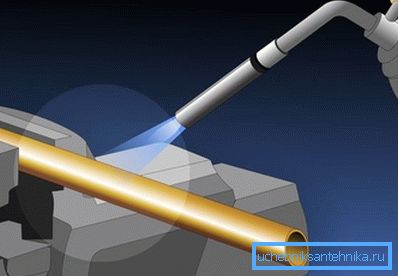

2. Ogrevajte gred s plinskim grelcem.
3. Lahko začnete oblikovati želeni kot izdelka.

Bodite pozorni! Izvedete lahko, ali je cev zadostno ogrevana po barvi. Če je postal škrlat, je čas, da ukrepamo. Treba je opozoriti, da se postopek ogrevanja ne uporablja za pocinkane izdelke.

Malo o tem, kako s krivuljo cevi (kvadratne, pravokotne oblike) upogniti z majhnim delom.

1. Pijte element.
2. Zaprite konce z lesenimi kljukicami.
3. Namestite opore na obeh straneh cevi.
4. Začnite nežno potolažiti z gumijastim ključem v središču elementa, tako da dobite želeno obliko.

Upogibanje trdnih plastičnih cevi

Oprema za upogibanje plastičnih cevi lahko zamenjate tudi s preprosto napravo.

1. Naredite okvir vlaknene plošče, da boste elementu dobili želeno obliko.
2. Z obdelovancem izlijete s krpo.
3. Na oblikovalni napravi naredite silikonsko lupino za plastični del. Potrebno je, da cev pritrdite na trn in zaščitite izdelek pred poškodbami.
4. V cisterno vstavite PP ali PE cev.
5. Zaščitite jo v arburi.
6. Nastala zasnova je bila postavljena na stroj za oblikovanje.
7. Po segrevanju bo plastika postala mehka in se bo poravnala na trnu, s čimer bi dobila želeno obliko.
8. Počakajte 10/12 minut.
9. Izdelek odstranite iz zasnove in pustite, da se popolnoma ohladi.

Cena takšne natančne obdelave bo zelo majhna.

Zaključek

Ob obvladovanju pridobljenih informacij se boste naučili, kako se saviti v življenjskih pogojih cevi. Lahko so izdelani iz različnih materialov in imajo drugačen premer. Videoposnetek v tem članku vam bo pomagal razumeti zapletenost procesa.
