Valji za profilno cev: vrste, princip delovanja, samostojna

Kako lahko kvadratni ali pravokotni del oblikujemo z rednim lokom? Kako lahko naredite samozaposlene valje za oblikovano cev? In kakšne rešitve ponuja sodobna industrija? Poskusimo odgovoriti na ta vprašanja.

Zakaj jo potrebuješ?

Zakaj moram upogniti profilno cev?

Vzemimo nekaj primerov.

• Leva krošnja ni le lepa, ampak tudi praktična: nikoli ne bo nabirala snega.
• Izkrivljeni vizir nad verandami izgleda veliko bolje kot preprost dizajn z eno rampo.
• Izvrtasta rastlinjaka je izjemno trpežna, popolnoma preneha s snežnimi in vetrnimi obremenitvami.

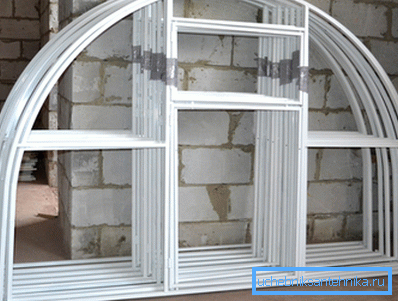

Mimogrede: sestavljanje rastlinjakov iz oblikovanih cevi je dober posel, ki zahteva prisotnost samo zloglasnih valjev za zvijanje cevi in ​​varilnega stroja.

Vrste valjev

Kaj so dejansko?

Mehansko

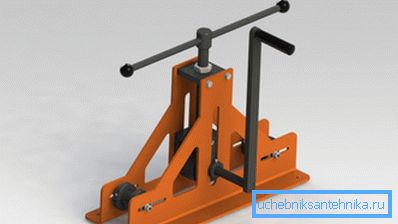

Najenostavnejši dizajn je mehanska tri valjarna. Takšni stroji se pogosto nahajajo v prodaji; njihova cena se začne od približno 15 - 20 tisoč rubljev. Kako so urejeni?

V celoti v skladu z imenom, gradnja temelji na proftrub s tremi valji. Eden od njih se lahko premakne glede na druga dva v smeri, ki je pravokotna na ravnino, ki jih združuje; za premikanje se uporablja vijačni mehanizem, ki omogoča celo osebo s precej navadnimi fizičnimi sposobnostmi, da razvije znatne napore.

Eden od valjev je dobavljen z ročajem, ki omogoča vrtenje in s tem odvlečenje cevi.

Obstaja več sprememb, ki omogočajo več, da izboljšajo učinkovitost cevnega benderja:

• Združevanje zvitkov s skupno verigo zagotavlja njihovo sinhrono vrtenje., s čimer preprečuje drsenje cevi.
• Namesto verige lahko uporabite orodje..
• Uporaba utrjenih zvitkov večkrat poveča njihov vir.
• Poleg tega so zvitki lahko zamenljivi., kaj bo omogočilo, da se upognejo brez zastojov tako profilirane in okrogle cevi.

Električni

V tem primeru se del ročnega orodja premakne na električni motor.

V prodaji najdete dve možnosti za izvedbo električnih cevi:

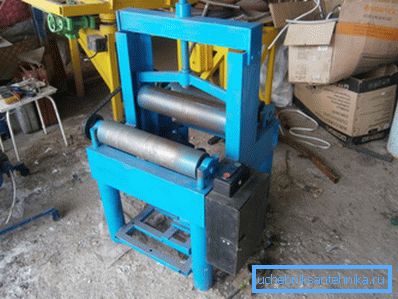

• Pri enostavnejših rešitvah je električni motor odgovoren samo za črpanje cevi. Položaj upogibnega valja se izvede ročno.

• Napredni modeli valjev uporabljajo električno energijo tako za vlečenje kot tudi za premik valja (seveda s pomočjo menjalnika, ki pomnoži silo).

Hidravlično

Ta kategorija vključuje tako močne industrijske stroje, ki tehtajo več deset ton, in relativno kompaktne naprave. Njihova skupna značilnost je uporaba hidravličnega cilindra: črpanje oljnega tlaka v njej lahko razvijete ogromno silo na deformacijskem valju.

Radij bend

Ne glede na napravo cevnega odrivnika je splošen vzorec: večja je debelina cevi (njen prerez je vzporeden z radijem krivljenja), večji je najmanjši polmer upogiba. Vrednosti, ki jih za svoje stroje navaja eden od domačih proizvajalcev, so zelo tipične.

Brez cevnega benderja

Ali je možno izvleči lok iz oblikovane cevi brez zvitkov?

Tehnično je to mogoče, vendar je rezultat verjetno nezadovoljiv.

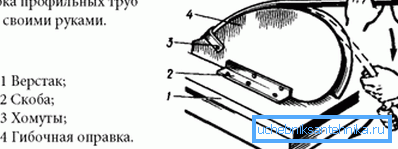

Navodila za upogibanje niso tako zapletena, ker zahtevajo veliko pripravljalnega dela.

1. Predloga s površinsko obliko, ki ustreza potrebnemu loku, je izdelana iz lesa ali vezanega lesa.
2. Na predlogo je pritrjena zanka - držalo, v katerega je vstavljen eden od koncev cevi.
3. Nadaljnje delo se v resnici nanaša na uporabo brute sile na drugem koncu. Za povečanje napora se lahko uporabljajo različne vzvodi.

Nore roke

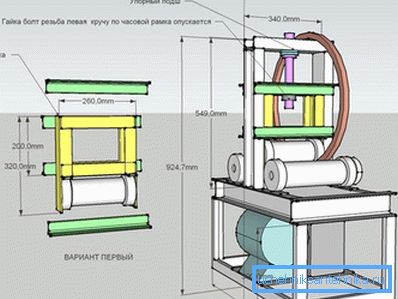

Različne sheme in risbe zvitkov za profilno cev to storijo sami v zadnjih letih so dobesedno poplavili internet.

Takoj bomo razočarali najbolj ekonomične bralce: nekatere podrobnosti bo treba naročiti.

Kateri?

• Sami se zvijajo. Lahko so cilindrični ali z žlebovi za upogibanje okrogle cevi.
• Posnetki za ležaje.
• Pri uporabi prenosa verige - zvezdicami.

Seveda, brez sklicevanja na določen model, je nehvaležna naloga dajati nasvete o montaži valjev.

Vendar pa poskušamo upoštevati priporočila lastnikov samozaposlenih naprav, ki poudarjajo glavne točke.

• Pogonska ročica mora imeti vrtljivo ročico. V nasprotnem primeru se bodo prve roke na rokah pojavile v nekaj metrih od raztegnjene cevi.

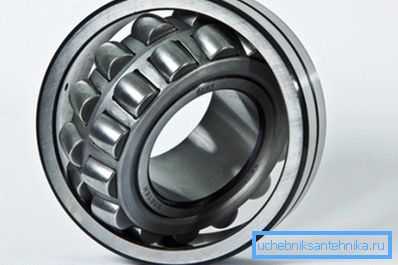

• Ležaji so boljši za samocentriranje. Priključitev obeh ležajev vsakega rola, ki je točno na isti osi doma, ni prava naloga; Najmanjša neusklajenost bo povečala vlečno silo.

• Vijak, ki poganja tlačni valj, lahko vzamete iz starega vijaka.

Mimogrede: alternativa vijačnemu mehanizmu je avtomobilski priključek katere koli vrste. To vam bo omogočilo, da razvijete velik trud z minimalno uporabo svoje lastne moči.

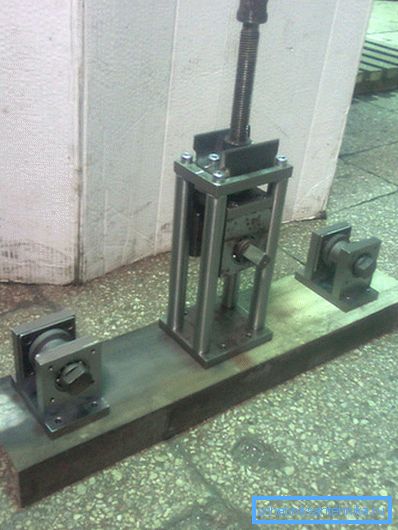

• Kot postelja je bolje uporabiti segment kanala ustrezne velikosti. Upogibna sila postelje bo zelo pomembna; Varjeni okvir iz kota ali tanke cevi se lahko enostavno upogne.

Zaključek

Upamo, da bo gradivo, ki ga bralec nudi pozornost, pomagal izbrati ali narediti orodje po svoji volji. Kot vedno lahko v tem članku najdete dodatne tematske informacije. Uspehi!
