100 mm kroglični ventil: naprava, klasifikacija, primerjava

Kako kroglični ventil DU100? Katere vrste tega izdelka lahko najdete v prodaji? Ali obstajajo funkcije za namestitev izdelka? Kako je videti v ozadju alternativ - ventili za vijake in ventile? Ugotovimo to.

Prvi poznavalec

Gradbeništvo

Glavni strukturni element je loputa v obliki metulja s prehodnim kanalom. Praviloma je njegov premer enak premeru priključenega cevovoda. Palica, vstavljena v utor sornika, je izvrtana skozi telo in je opremljena s priročnim ročajem ali menjalnikom. Funkcijo tesnjenja opravljajo polimerni sedeži pod kroglo in obročasto tesnilo okrog dna.

Katere materiale lahko uporabite za izdelavo krogelnih ventilov?

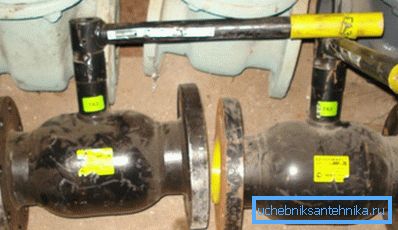

Koristno: lahko ima ročaj različne barvne oznake, odvisno od delovnih pogojev. Zasnovan za hladno vodo, vročo vodo in ogrevanje, je krogla 100 mm označena rdeče; izdelki z omejeno toplotno odpornostjo - modri. Rumena označuje, da je ventil za plin.

Vrste

Žerjavi se lahko razvrstijo po več merilih.

Tip telesa

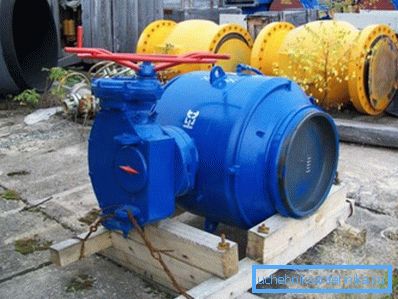

Lahko je vsa varjena in snemljiva.

• V prvem primeru, kot bonus, lastnik prejme večjo odpornost ohišja na hidravlični tlak.: s povečanjem premera se natezna sila njenih sten povečuje sorazmerno s prerezom. Cena je skoraj nič vzdrževanje izdelka: kar največ, je mogoče zamenjati obrabljen pečat okoli stebla v njem.

• V drugem primeru po potrebi zamenjajte vse obrabljene strukturne elemente. - sedla, zaloge in celo sornik.

Praviloma so deli telesa z velikim premerom povezani s čepi.

Povezava cevovodov

To lahko storite na tri popolnoma tradicionalne načine:

1. Navoj Priključek z velikim premerom pa ni zelo priljubljen zaradi dejstva, da je niti tesno tesno in tesno.

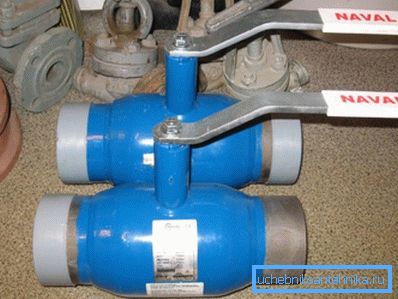

2. Z varjenjem Dolžina šob za varjenje in znatno maso telesa ventila med varjenjem ne dopuščata nevarnega pregretja polimernih tesnil.
3. Prirobnice. Nudijo hitro montažo in demontažo žerjava.

Prirobnični krogelni ventil DN 100 lahko nato spada v dve podkategoriji. Na splošno montažne dimenzije krogličnega ventila DN 100 prirobnice natančno ustrezajo montažnim dimenzijam jeklenega ventila 30s33nzh, kar omogoča zamenjavo brez varjenja na ceveh.

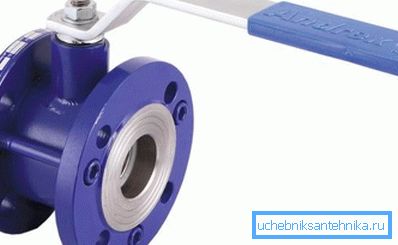

Vendar pri nameščanju novih cevovodov uporabljamo krajše, tako imenovane inter-prirobnice.

Tesnilo zapornice

Z majhnimi premeri cevi je tesnjenje krogle zagotovljeno s preprostim pritiskanjem sedežev pri sestavljanju telesa.

Za večje velikosti vrat pa se uporablja še nekaj rešitev.

1. Krogla je nameščena med sedeži z majhno vrzeljo. Stisnjen je na želeno sedlo s pritiskom delovnega medija.
2. Sedlo je narejeno iz vzmetne vzmetne vzmeti, ki zagotavlja potrebno stiskalno silo tudi z nekaj obrabo fluoroplastičnega ali teflona.

Skupščina

Izvaja se v katerem koli delovnem položaju. Edina omejitev je udoben položaj ročaja ali krmila menjalnika. Smer vode ni pomembna, kar jasno kaže odsotnost puščice na telesu.

Primerjava z alternativami

Kako prirobnični ventil DU100 gleda na ozadje prirobničnega vijačnega ventila in vratnega ventila enake velikosti? Katere vrste ventilov naj izberem?

Primerjamo jih na več načinov.

Hidravlična odpornost

1. Kroglastni ventil s polnim vrtinam skoraj nima odpornosti proti gibanju toka: v njem ni nobenih zavojev in prehodov premera.
2. V tem pogledu je ventil nekoliko slabši od krogličnega ventila. Dvignjeni vsi liki in klin so delno v toku. Poleg tega so prisotni prečni prehodi med ogledali, ki povzročajo turbulenten pretok.
3. Vijak ventila - jasen outsider. Navijanje v telesu in razmeroma majhna luknja v sedlu povzroči padec tlaka po tem elementu zapornega ventila.

Namestitev

1. Kot že omenjeno, priročnik za namestitev krogličnega ventila ne dopušča nobenih svoboščin. Je sposoben delati v katerem koli položaju in v kateri koli smeri toka vode.

1. Ventil ni zaželen, da se samo navzdol obvlada volan. S tem bo napihnjena škatlica izredno neprijetno.
2. Poleg tega je treba ventil vgraditi tako, da delovni medij pritiska na ventil od spodaj. V nasprotnem primeru je ventil po nekaj časa neizogiben.

Mimogrede: odtrganje ventila s protitokovnim tlakom spremlja hidravlični šok - ki poteka skozi cevovod z visokim tlakom. Med posledicami so odklopi pri fitingih in navojih, solze fleksibilnih priključkov, se zlomi vzdolž šivov električno varjenih cevi in ​​raztrganih čepov radiatorjev.

Storitev

1. V primeru kroglastega ventila se po nekaj sto odprtih in zaprtih ciklusih zatesni matica na tesnilni vrvi.

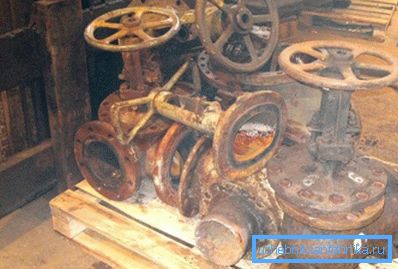

2. Vijačni ventil potrebuje periodično (tudi v prostem teku) pakiranje škatle in (včasih) zamenjavo tesnila.
3. V primeru ventila redno pakiranje žleze dopolnjuje potreba po mletju zaraščenih nanosov obraza in ogledal.

Sklepi

So precej očitne: kroglični ventili v sodobnih ventilih nimajo resnih tekmecev. Izjema so lahko samo izdelki za posebne pogoje (visoke temperature, korozivni mediji itd.).

Videoposnetek v tem članku tradicionalno ponuja bralcu dodatne materiale. Uspehi!
