3-3 tekalni žerjav. plutovine in vrste kroglic. uporaba v
V tem članku moramo ugotoviti, kaj je 3-smerni ventil in za kakšne namene se lahko uporablja v sodobnih vodovodnih sistemih. Poleg tega se bomo seznanili s tipičnimi problemi teh žerjavov pri ogrevanju v hišah starega staleža in ugotovili, kaj jih je mogoče zamenjati pri popravilu dovodne cevi do radiatorja.
Kaj je to?
Trosmerni ventil je precej predvidljivo drugačen od navadnega ventila s prisotnostjo dveh ali treh zaključkov.
V tem primeru so lahko sklepi zelo različni:
- Navoj (sklopka);

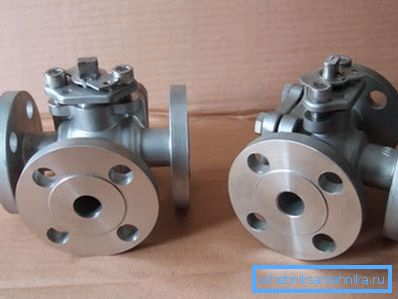

- Prirobnica;
- Collet (hitro vpenjanje);
- Nazadnje, zaključek lahko in ne predstavlja odtočne luknje za izpust delovnega okolja.
Funkcionalnost izdelka je prav tako očitna: omogoča konfiguracijo inženirskega sistema z največjim številom smeri gibanja delovnega okolja. Odvisno od položaja žerjava v njegovem primeru, lahko skakalec med dvema ali tremi vejami. Seveda te vrste ventilov omogoča tudi njihovo popolno blokiranje.
Vrste
Vodovodne pipe te vrste, ki jih najdemo v prodaji v našem času, lahko razdelimo na dve glavni kategoriji, odvisno od njihove naprave.

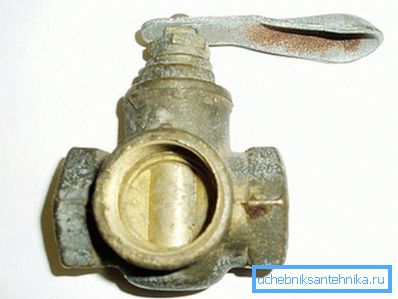

Plutovinec
Nastavitev žerjava se izvaja s spreminjanjem položaja plute z oblikovanim rezom v njej.
Izdelki se lahko razlikujejo:
- Metoda plombe iz plute in stebla. Obstajajo tri možnosti:
| Metoda zapiranja | Opis |
| Pakiranje glandov | Pluta se vrti v votlini iz dna in je pritrjena z vrvico na matici. Grafitna žleza pod matrico ne zagotavlja puščanja pod steblom. Glavna pomanjkljivost žleze je, da se proizvaja tudi s preprostim ventilom zaradi izpiranja grafitnih delcev |
| Gumijasti pečat | Namesto epiplona se uporablja gumijasti obroček. Za razliko od žleze se obrabi samo, ko se spremeni delovni položaj čepa. |
| Lapping plute | Stisnjenost dolgih zaskočnih ventilov je zagotovljena tako, da se stožčasti koniček prikaže na telo. Cork ga privlači matica na prehodu skozi gred |
Koristno: trosmerni ventili za ogrevanje v hišah, zgrajenih v 60. in 70. letih prejšnjega stoletja, so zapečateni samo z žlezo. Njen razvoj je vzrok nenehnih puščanj na zalogi na kateremkoli koncu plute.
- Prisotnost ali odsotnost ročaja. V zadnjem primeru se pluta vrti z odprtim, cevnim ključem ali plinskim ključem.
- Material telesa in pluta. Za njihovo proizvodnjo se uporabljajo kovin z nizkim trenjem - medenina in litega železa.
Krogla
Sharovy 3kh vodilni žerjav je evolucijski razvoj prejšnjega dizajna:
- Pluta je dobila obliko redne kroglice z oblikovanim režo in površino z najvišjo kakovostjo obdelave, kar zagotavlja minimalen trup obračanja.
- Tesnino zagotavljajo teflonski ali PTFE sedeži - materiali z najmanjšim koeficientom trenja.
- Steblo je tesno zaprto z o-tesnilnim tesnilom - gumo ali polimerom.
Kakšen je rezultat?
- Vir žerjava ni manj kot 500 operacij (pogosteje - 2000 in več).
- Popravilo in vzdrževanje sta zmanjšana na redko zategovanje matice, pritisk na vreteno.
- Preklopna sila žerjava je precej manjša kot pri plutovnih žerjavih.
Mimogrede: sorazmerno je z nazivno premerom žerjava. Pri velikih velikostih se za preklop lahko uporabijo menjalniki z ročnim menjalnikom ali servomotorji.
Cena troposrednih žerjavov obeh tipov se nekoliko spreminja, zaradi česar je bolj kapricijo in težko vzdrževanje izdelkov iz plute z nizkim povpraševanjem v sistemih ogrevanja in oskrbe z vodo.
Uporaba
Kje se uporabljajo trostrani žerjavi? Seveda se nam v prvi vrsti zanima njihova uporaba pri postavitvi vodovodnih sistemov z lastnimi rokami.

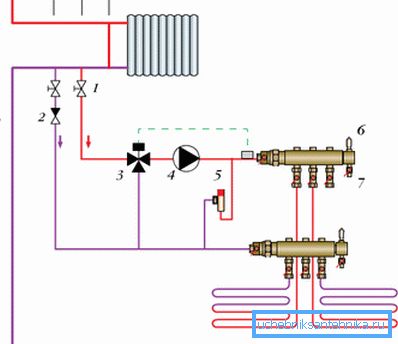

Talni sistemi ogrevanja, tokokroji toplotnega akumulatorja
V obeh primerih se z lastno obtočno črpalko tvori delno neodvisen ogrevalni krog. Za nastavitev temperature uporablja delno recirkulacijo povratnega hladila.
Tri-pass je postavljen na priključek oskrbe in skakalke s povratkom; To vam omogoča prilagajanje temperature mešanice.
Koristno: za avtomatsko uravnavanje temperature, je pogosto opremljen s servo pogonom, ki uravnava temperaturo glede na odčitke senzorja za daljinsko temperaturo.
Montaža merilnikov
Eden od težav mehanskih merilnikov tlaka je pri dolgotrajnem obratovanju pod pritiskom pritrjen s puščico. Za lajšanje tlaka brez demontaže naprave se uporablja tripas: ko je ročaj obrnjen, ne le blokira krmilni odtok linije, ampak tudi zniža tlak nad zaustavljalnim čepom ali kroglico skozi odtočno luknjo.
Nastavitev grelnih naprav

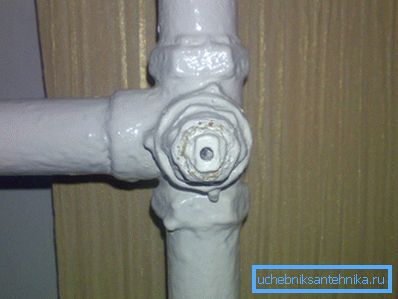

V tej zmožnosti so trimodne žerjave uporabljene v hruščovih hišah, ki so jih že omenili. Nameščeni so bili na priključek spodnje linije do radiatorja in mostičkov.
Ta žerjav ima štiri delovne položaje:
- Vsa voda gre skozi radiator, pri čemer skakalec blokira.
- Voda gre skozi skakalec in radiator.
- Voda se gre skozi skakalec, ko je radiator zaprt.
- Skakalec in radiator sta popolnoma blokirana, kroženje v dvižniku je blokirano.
Poleg neprestanega puščanja na zalogi je zadnji položaj žerjava ustvaril veliko težav za lastnike in njihove sosede: ugotovitev krivca, če ni ogrevanja od celotnega dvigala, je včasih postala nerevidna naloga.
Ker smo se dotaknili tega dvomljivega oblikovanja, bo avtor dovolil, da priporoči konfiguracijo ventilov na ogrevalni napravi, kar v prihodnosti povzroča minimalne težave:
- Krogelni ventil je nameščen na spodnji povezavi z radiatorjem po prekladi. Normalno, dve prehitro.
- Na zgornji liniji - tudi po drogovi, nameščeni na drogu. Na vrhu je - ker zbira manj blata in razbitin, ki lahko vplivajo na dušenje radiatorja.
- Skakalec je izdelan brez zapornih ventilov, vendar z nominalno premerom en korak manj od krmilnih linij dovodnih cevi.
Ta navodila za montažo, ki zagotavljajo največjo toploto s prilagodljivo prilagoditvijo prenosa toplote in popolno odsotnost težav za lastnika in sosedov.
Zaključek
Upamo, da bomo lahko odgovorili na vsa vprašanja, ki so se nabrali v bralcu. Dodatne informacije o napravi, tipih in značilnostih uporabe trosmernih žerjavov najdete v videoposnetku v tem članku. Uspehi!
