Adapter za navzdol: pravila samonastave

Adapter ali vtični adapter je sorazmerno nov priključek na trgu, ki vam omogoča priključitev vodovodne cevi pod globino zamrzovanja tal. Hkrati se vzdržuje popoln dostop za popravilo in vzdrževanje vodnega vira in opreme za dviganje vode.

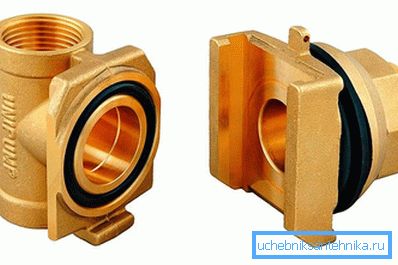

Oblikovanje naprave

Zasnova te naprave je precej preprosta. Sestavljen je iz dveh elementov. Prvi del je miren in je nameščen od notranjega dela ohišja v izvrtino, ki se vrti v njem, in sicer skozi gumijast tesnilni obroč in vpenjalno ukrivljeno kovinsko ploščo, ki je pritrjena zunaj z matico. Drugi del, na katerega je pritrjena dvižna cev s črpalko, se vstavi v klinasti drsnik prvega fiksnega elementa, taka povezava se imenuje "dovetail". Zahvaljujoč temu je ustvarjena zanesljiva in tesna povezava med deli adapterja. Izdelek je narejen iz bakra ali medenine, ki je odporen proti koroziji.

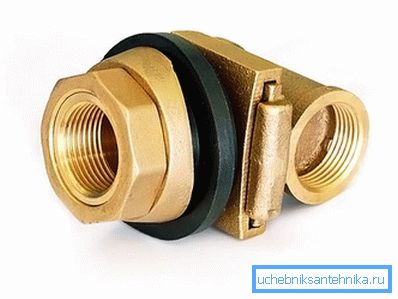

Prednosti in slabosti

Prednosti vključujejo:

• nizki stroški, kar je v primerjavi s kassonom večkrat manj;
• hitra in enostavna namestitev, ki ne zahteva posebnih orodij in spretnosti;
• kompaktnost, za razliko od kesona, ne zaseda ozemlja, bo le gladka glava vidna nad površino vrtine;
• možnost namestitve na visoki ravni podzemne vode;
• dobra tesnost sklepnih sklepov.

Ker se ta naprava nedavno pojavila na trgu, ni dolgih delovnih izkušenj. Doslej še niso našli posebnih pomanjkljivosti. Od minusov je mogoče ugotoviti, da bo v primerjavi s kesonom treba opraviti avtomatizacijo, hidravlični rezervoar, žerjave in drugo opremo v ločenem prostoru.

Pred namestitvijo morate primerjati velikost in premer ohišja, tako da lahko črpalko prosto spustite v vdolbino. Adapter se razteza približno 3 cm od notranje strani ohišja.

Postopek namestitve

Pred namestitvijo morate izdelati ključ v obliki črke T. Lahko je iz plastike ali kovinske cevi. V tem primeru boste morali krilati s kovine, rezanje niti. S plastiko je zaradi stiskalnih spojev veliko lažje. Na eni strani ima ključ navoj, ki se privije v adapter, na drugi pa je pritrjen čep, kar olajša zvijanje in odvijanje ključa iz naprave. Dolžina ključa mora biti enaka globini vgradnje konstrukcije, štetje od roba ohišja.

Namestitev se začne z kopanjem jarka do globine zamrzovanja. Ko je jermen pripravljen, se v ohišju vrti luknja z bimetalnim vrtalom. Rezkalnik mora ustrezati premeru izvlečne cevi ali biti nekoliko večji. Nato z uporabo ključa je adapter v celoti sestavljen in fiksni del je fiksiran zunaj in pritrjen z matico. Za enostavno namestitev lahko označite luknjo z majhno svetilko, ki se spušča v vdolbino.

Da bi namestitveni del adapterja, ki je pritrjen na steno ohišja, ne bi skočil in padel v vdolbino med vgradnjo, mora biti odstranljivi element, s katerim je pritrjen ključ, obrnjen 180⁰. Torej, bo odstranjen s premikanjem navzdol, ne gor. Potem, ko je matico vabljeno, je treba adapter pretvoriti v normalno stanje in stisniti. Tudi, da ne izgubimo tesnilnega obroča, ga je treba obdelati s silikonsko mastjo za večjo tesnenje.

Preden nadaljujete z namestitvijo snemljivega elementa naprave, morate cevovodu, kablu in kablu predpisane dolžine priključiti na črpalko. Priporočljivo je, da kabel in kabel usmerite tako, da sta na nasprotni strani cevovoda. Priključek, ki povezuje to napravo s cevjo za vodo, mora biti medenina, v nobenem primeru pa plastike, tako kot pod težo vode, kot tudi od vibracij črpalke, se lahko izvleče iz adapterja. Tudi za bolj zanesljivo povezavo morate uporabiti plastično cev, označeno s SDR11, saj ima debelejšo steno.

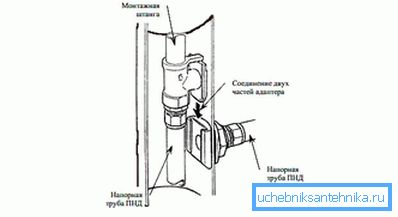

Po tem, ko je vse sestavljeno, se črpalka spusti v vdolbinico in s ključem povežemo oba elementa. Ključ za montažo ni potreben za odstranitev, ga lahko razrežete z ohišjem. Pripravljeni video podrobneje opisuje druge funkcije naprave.

Varnostni kabel je pritrjen na konico. Le delno olajša obremenitev črpalke na adapterju in mora biti rahlo tesen. Zato je za bolj zanesljivo in trajno delo potrebno uporabiti kovinsko ohišje, čeprav ga je mogoče uporabiti na polimeru, vendar morajo biti tudi ohišje.

Video

Če želite izvedeti več o namestitvenem delu in dobiti praktičen nasvet strokovnjaka, si lahko ogledate video:

Sheme

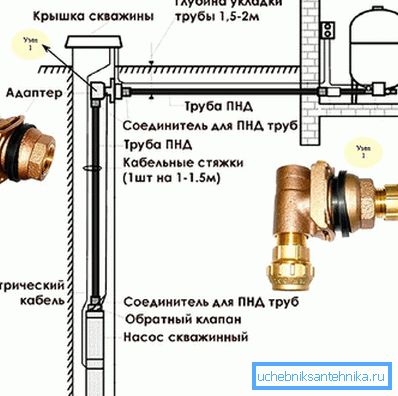

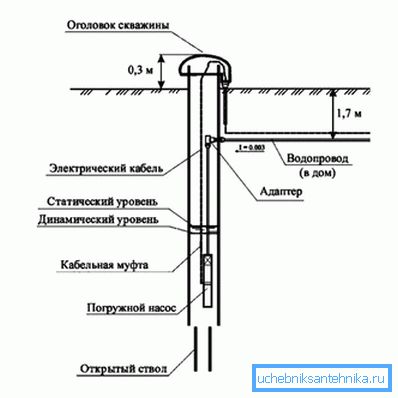

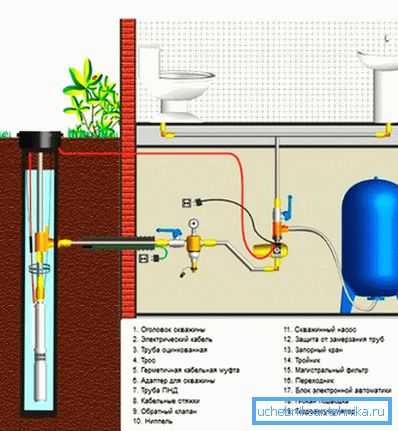

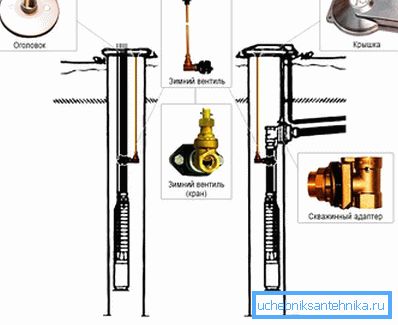

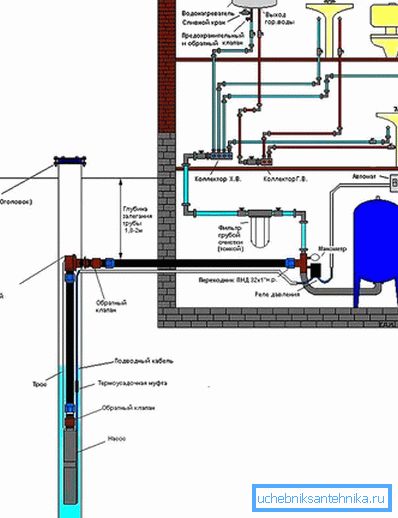

Če morate namestiti navadni adapter, vam bodo ti programi pomagali razumeti načelo delovanja in lastnosti sestavljanja:
