Avtomatizacija za vdolbino: s katerimi elementi je

Pri urejanju oskrbe z vodo s podzemnimi viri je izredno pomembno, da izbere pravo avtomatizacijo za to.

Izraz "avtomatizacija za vodnjake" pomeni kompleks naprav, ki sestojijo iz:

• regulacijski releji;
• električna enota;
• različnih zaščitnih sistemov, katerih namen je preprečiti nevarnost poškodb motorja in same črpalke.

Samodejni nadzor črpalke

Najpogosteje se uporabljajo dve krmilni shemi za zagon / zaustavitev potopne črpalke:

• s količino vode v rezervoarju;
• na ravni tlaka v oskrbi z vodo.

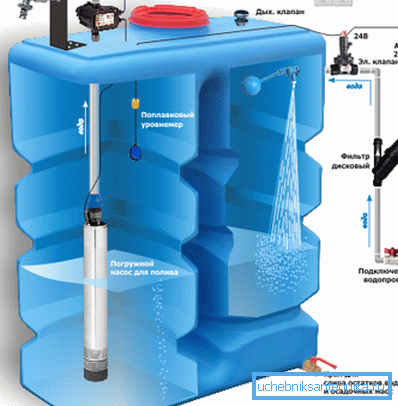

Nadzor vodnega nivoja

Ta shema se uporablja pri delovanju potopnih črpalk za naprave za tlačno vodo ali za polnjenje posebnega rezervoarja, iz katerega se z dodatno črpalko črpajo na potrošnike.

1. V rezervoarjih za shranjevanje so nameščeni posebni senzorji nivoja. S pomočjo ukaznih releov nadzirajo spodnji in zgornji prag polnjenja rezervoarja. V odvisnosti od količine vode, releji dajo ukaze za zagon ali zaustavitev črpalke. Senzorji so lahko plavajoči ali elektrode. Prvi so manj zanesljivi, ker njihov delovni vir je majhen.
2. Prostor za shranjevanje vode mora biti opremljen z izlivom v sili, v primeru prelivanja.

Bodite pozorni! Glavna prednost te sheme je stabilnost črpalke. Hidravlika konstantna, ker nominalna poraba se izračuna na višini, ki jo sestavljajo globina vdolbinice, višina vodnega stolpa in 1/2 meter izliv. Vsak cikel je enak izdatku celotne prostornine rezervoarja / stolpa, upošteva porabo trenutne analize vode. Nevarnost trčenja motorja se prepreči, kar poveča njegovo življenjsko dobo.

Tlačna regulacijska črpalka

1. V skladu s to shemo črpalko nadzira ukaz releja, ki je nameščen na cevovodu. Določa dve vrednosti: tlak, pri katerem vklopite ali izklopite črpalko.
2. To avtomatsko oskrbo z vodo iz vdolbinice se najpogosteje uporablja za posamezne vodnjake, v nasprotju s prejšnjo shemo, značilno za kolektivne sisteme za oskrbo z vodo.
3. V tem primeru se praviloma uporabljajo sprejemniki (membranski rezervoarji). Potrebni so za ohranjanje potrebnega nadtlaka v sistemu, kot tudi za nadomestilo nizkih stroškov in kladiva vode.
4. Zelo pomembno je pravilno konfigurirati rele, glede na parametre črpalke in glasnost sprejemnika. Da črpalna enota ne deluje prepogosto, je potrebno nastaviti zgornje in spodnje mejne vrednosti tlaka glede na povprečno območje značilnosti črpalke. Histerezo vrednosti je treba izbrati od 1,2 bar do 2,5, pri čemer se upoštevajo podatki o maksimalni črpalki, ki se začne ob določenem času.

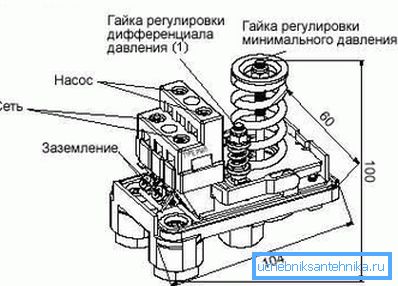

Tlačna stikala, ki se uporabljajo v takšni shemi, so razdeljena na industrijske in domače kolege.

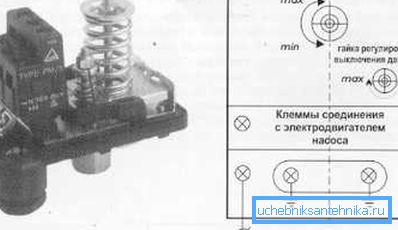

1. Prvi so opremljeni z močnimi kontaktnimi skupinami in lahko vzdržijo tok do 16 amperov. Vendar pa nimajo prilagoditvene lestvice, ki prikazuje območje tlaka za prilagoditev.
2. Zato je za postavitev takšnih relejev potreben manometer.
3. Prednost takšnih naprav za vdolbino je možnost uporabe v električnih električnih vezjih za neposredno krmiljenje črpalke. Poleg tega imajo industrijske naprave visoko zanesljivost in natančnost.
4. Zmanjšana natančnost prilagajanja in nizka življenjska doba, zaradi vpliva močnih upogibnih tokov. Naprave imajo nizko-tokovne kontakte, jih je treba preklopiti prek zunanjega zaganjalnika.

Navodilo za delovanje črpalke v povezavi z industrijskim tipom releja zahteva uporabo nadzornih omar z instrumenti za dodatno zaščito ali brez njih.

Montaža gospodinjskega releja je dovolj, da črpalko neposredno s pomočjo svojih kontaktnih skupin priključite na električno omrežje. Zaradi preproste oblike in nizke cene naprave je priljubljena med kupci.

Bodite pozorni! Vendar pa so prihranki izravnani z dodatnimi stroški, povezanimi z zamenjavo releja, ki se med trajanjem ne razlikujejo. Poleg tega, tudi če ste novo napravo postavili z lastnimi rokami, vam težko ne bo mogel obnoviti svojih potrebnih nastavitev in preizkusiti operacije.

Naprave za zaščito črpalk

Glavni vzroki napak v vrtini so:

• njihovo delovanje pri zmanjšani / povečani napetosti v elektroenergetskem omrežju;
• preobremenitev motorja;
• njihovo delo v prostem teku, z drugimi besedami - brez vode.

Varnostne tehnike

1. Najboljši način za kakovost črpalke je uporaba stabilizatorjev AC napetosti.. Avtomatski oddajnik je pogosto opremljen z regulatorjem napetosti. Izklopi črpalko, ko napetost pade in prilagodi asimetrijo in fazno zaporedje na trifaznih motorjih.

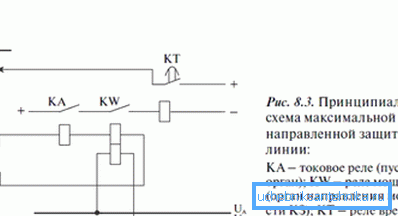

1. Elektromotorji so zaščiteni pred preobremenitvami s toplotnimi (tokovnimi) releji. Izklopijo enoto, ko je dosežen nastavljeni tok. Pomembno je, da sprememba nastavitev takega releja sovpada z nominalno vrednostjo toka črpalke.
2. Od prostih črpalk sta zaščiteni z dvema metodama. Neposredno - s količino vode v rezervoarju / stolpu, s pomočjo elektrod ali plavajočih senzorjev. Posredno - z obsegom toka ali spremembo faz in napetosti toka električnega motorja z relejem.

Minus posredna vrsta zaščite je njena sekundarna narava. Kontrolni rele se reagira le, če ležaji in pretočna enota že ostanejo brez vode, kar jih ohladi in maže.

Ko je zmogljivost črpalke višja od hitrosti pretoka, se to zgodi večkrat na dan. To zmanjša življenjsko dobo potopne črpalke. Zato je zaželeno, da elektrodna naprava nastavi nadzor glasnosti. Omogoča izklop črpalke, preden pride do nesreče.

Vrste zaščitnih naprav

Za zaščito in nadzor črpalke se lahko uporabijo različne vrste in kombinacije naprav.

Razdeljeni so v 3 kategorije:

• zaščitne naprave, ki temeljijo na tiskanih vezjih QA-50B ali QA-60C;

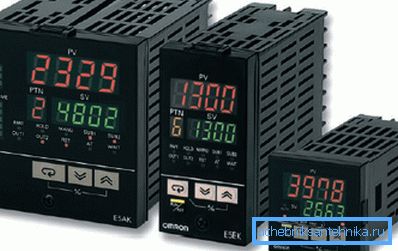

• relejne krmilne enote;
• mikroprocesorske naprave.

Naprave na osnovi PCB so strukturno in funkcionalno popolne naprave.

1. Zahtevajo priključitev zunanje opreme: črpalko, pogosto preko zaganjalnika (magnetnega), tlačnega stikala, nivojskih senzorjev itd.
2. Imajo široko paleto nastavljivih možnosti in parametrov: tokovna (toplotna) zaščita, kompenzacija padca napetosti, krmiljenje hitrosti v prostem teku in obremenitve motorja itd.
3. Treba je opozoriti, da zaradi popolnosti naprave ni mogoče spremeniti logike njenega delovanja.
4. Poleg tega modeli v nekaterih parametrih pogosto nimajo možnosti spreminjanja odzivnih vrednosti. Če odbor ne uspe, potem morate to spremeniti. Po nabavni ceni je to skoraj enako kot nakup nove naprave.

Relejna avtomatika na vodnjaku je zelo raznolika. To so lahko najpreprostejše naprave in omare, v katerih so naprave, ki uravnavajo delovanje več črpalk.

Prednosti te vrste naprav:

• relativno zanesljivost in enostavnost oblikovanja;
• hitra in enostavna nadgradnja za nestandardno uporabo;
• če katerikoli element naprave zlomi, se samo spremeni.

Naprave, ki urejajo delovanje in zaščito črpalk, ki temeljijo na krmilnikih mikroprocesorjev, so najsodobnejše in najsodobnejše.

Zagotavljajo možnost nadzora nad naslednjimi parametri delovanja naprave:

• količina odpornosti proti njegovi izolaciji;
• temperatura motorja;
• zaporedje izmenjav in fazne asimetrije;
• kompenzirati nizko / visoko napetost;
• zaščititi motor pred preobremenitvijo in prosti tek;
• omogočiti, da se upošteva čas naprave in količina porabljene energije v tem primeru

Zaključek

Trenutno je težko predstavljati delovanje posameznih in kolektivnih vrtin brez uporabe funkcionalne in zaščitne avtomatizacije. Omogoča povečanje učinkovitosti oskrbe z vodo in povečanje trajnosti opreme, ki se uporablja v tem procesu. Oglejte si objavljeni video v tem članku. Vsebuje veliko koristnih informacij.
