Avtomatizacija za vrtine črpalke: osnove za prilagajanje

Pravilno izbrana črpalka z avtomatizacijo je "srce" celotnega sistema oskrbe z vodo. Hkrati pa delovanje avtomatske enote ni nič manj pomembno kot delovanje samega dvižnega dela.

V našem članku opisujemo osnovna načela, s katerimi je urejeno delo takšne opreme, in podajamo nekaj nasvetov, ki bodo koristili mojstrom v samostojnem načrtovanju in sestavljanju sistemov.

Osnove avtomatskega nadzora

Črpalka, nameščena v samem vdolbini, lahko učinkovito izvaja samo eno funkcijo, in sicer za dvig vode na vnaprej določeno višino. Vendar pa je v tem načinu vedno potrebno delo, razen če črpalka vdolbino.

V vseh drugih časih je pomembno, da se pretok vode nadzira.

• Seveda ročno prilagajanje delovanja črpalnega sistema ne bo delovalo, saj je črpalka na precejšnji globini nameščena pod zemljo.. Zaradi tega se kontrola izvaja na principu povratne informacije - avtomatizacija črpalke vrtine zaznava nekatere parametre in s tem prilagaja delovanju črpalke.
• Primer takšne nastavitve je lahko črpalka za zagon motorja pri tlaku v sistemu. Takoj, ko pretok vode povzroči zmanjšanje tlaka, se informacije krmijo v krmilni enoti in se začne črpanje.

Bodite pozorni! Da bi se to zgodilo redkeje in ne po vsakem vklopu žerjava, je v sistem nameščen poseben sprejemnik. Zaradi oblikovnih funkcij zagotavlja nemoten zagon, kar močno prihrani vir črpalke.

• Akumulatorji delujejo na enak način.: Takoj, ko je rezervoar napolnjen do določene stopnje, se črpalka izklopi in oskrba z vodo se prekine.
• Pomembna naloga avtomatizacije črpalk je zaščita naprave.: če je potrebno (deluje brez vode, peska ali mulja kontaminacije), se izklopi, kar preprečuje zlom. Glede na to, da je cena visoko kakovostnih modelov precej velika, je ta funkcija lahko zelo koristna.

Spodaj bomo podrobneje preučili primere prilagajanja, ki so omenjeni tukaj.

Vrste avtomatizacije

Nastavitev tlaka

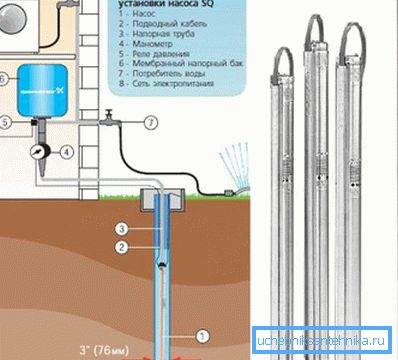

Pri posameznih vodnjakih je priporočljivo namestiti komplet opreme, ki se prilagaja ravni tlaka v sistemu. V ta namen je membranski sprejemnik vgrajen v vodni tokokrog, ki lahko kompenzira hidravlične udarce in vzdržuje prekomerni tlak v ceveh.

Prilagoditev se izvede na ta način:

• Tlačno stikalo (nameščeno ločeno ali kot del avtomatske črpalne postaje) je nastavljeno na dva kazalca: nivo, na katerem je dovod vode vklopljen, in nivo, na katerem je črpalka izklopljena.

• Da se prepreči vklapljanje, se nastavijo nastavljive meje glede na zmogljivost črpalke in značilnosti sprejemnika.

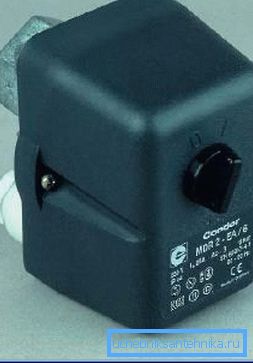

• Za maksimalno zmogljivost je treba uporabiti industrijske releje (XMP iz Telemecanique, MDR iz Condorja in podobno). Odrsejo znatno količino toka (15-16 A) in so opremljeni z zanesljivimi kontakti. Minus strokovnih relejev je odsotnost stopnjevanja: za prilagoditev se uporablja manometer, ki negativno vpliva na točnost.

• Kuhinjski aparati so lažji, vendar manj zanesljivi. Če nimate ustrezne spretnosti - bolje je, da se ne prilagodite sami, temveč prepustite to nalogo strokovnjakom.

Nasvet! Pri uporabi gospodinjskih relejev strokovnjaki svetujejo uporabo dodatne avtomatske zaščite, nameščene v ločeni nadzorni omari,

Uredba glede na raven

Nadzor nad nivojem polnjenja rezervoarja je potreben, če je oskrba z vodo organizirana z rezervoarjem v vodnem stolpu ali hidravličnim akumulatorjem na podstrešju.

V tem primeru je prilagoditev zagotovljena z delovanjem precej preprostega sistema:

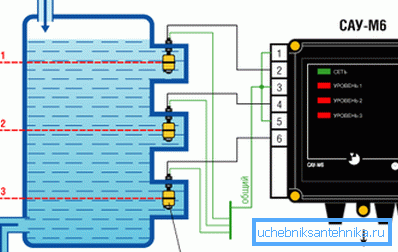

• V rezervoarju z vodo je nameščenih več elektrod - tako imenovanih polnilnih senzorjev.
• Ko se nivo vode spremeni, se elektrode ustrezno zaprejo ali odprejo.
• Takoj, ko voda doseže zgornjo oznako, krmilni rele zapreti črpalko in dovod vode se ustavi.
• Ko dosežete spodnjo oznako, se črpalka aktivira in nadaljuje dovod vode v rezervoar.

Namesto elektrod so taki sistemi včasih opremljeni s tako imenovanimi plovnimi stikali. Vendar so te naprave manj zanesljive in imajo manjše delovne rezerve.

Bodite pozorni! V vsakem primeru navodilo priporoča namestitev sistema za izpust v sili na rezervoar, ali pa namestite ločeno alarmno enoto ob prelivu.

Sistemi za prilagajanje, ki so "vezani" na nivo vode v rezervoarju, se pogosteje uporabljajo za oskrbo z vodo. Črpalke za vodnjake z avtomatiko nivoja trajajo dlje, saj je njihov način delovanja stabilnejši. Tudi varčevanje virov prispeva k pomanjkanju kratkoročnih zagonov.

Zaščitni mehanizmi

Druga pomembna funkcija sistemov za prilagajanje je varovanje samega mehanizma. Avtomatska črpalka za vrtine je ponavadi opremljena z več varnostnimi napravami, kar omogoča, da ostane v delovnem stanju tudi pod obremenitvijo.

Glavni razlogi za razčlenitev naprave so:

• Povečanje ali zmanjšanje napetosti v omrežju.
• Delovanje električnega motorja pri ekstremnih obremenitvah za dolgo časa.
• "Suh tek", t.j. del delov črpalke brez vode.

Vsak od teh razlogov je treba odpraviti:

• Za stabilizacijo napajanja se releji uporabljajo za nadzor napetosti. Pri trenutnih vrtincih takšna naprava preprosto izklopi črpalko. Sodobni modeli so dodatno opremljeni s časovnim zakasnilnim relejem, ki preprečuje pogosto vklapljanje naprave med serijo napetostnih pretokov.

Bodite pozorni! V industrijskih sistemih za oskrbo z vodo se lahko uporabljajo sedanji stabilizatorji, vendar je njihova uporaba precej draga.

• Da se motor ne pregreje ob težkih obremenitvah, se uporablja tako imenovani rele termičnega toka. V tem primeru se nastavitev tega dela izvede tako, da njeni parametri ustrezajo nazivnim značilnostim črpalke.

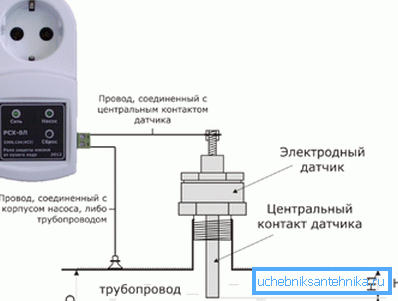

• Zaščita pred suhim delovanjem se čedalje bolj ustvarja v črpalko. Takšna nastavitev se imenuje "posredna": črpalka se izklopi, ko del pretoka začne delovati v prostem teku. Vendar to povečuje stopnjo obrabe vseh delov.

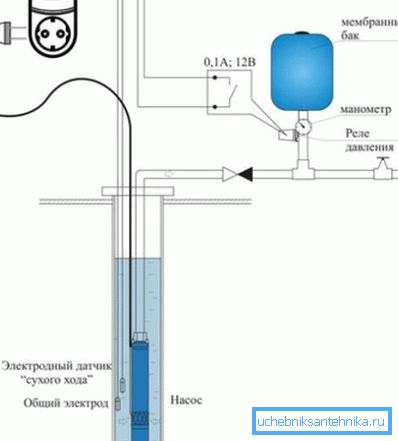

• Bolj zanesljiva je nastavitev delovanja naprave glede na nivo vode v vodnjaku: tako kot v rezervoarju, se lahko uporabljajo senzorji ali plavuti.

Vsi ti mehanizmi se lahko sestavijo tako na meringu tiskanih vezij kot tudi na osnovi mikroprocesorjev. Avtoregulacijski procesorji so bolj zanesljivi, vendar so veliko dražji in jih morajo konfigurirati strokovnjaki.

Zaključek

Avtomatizacija vdolbin, opremljenih z električno potopno črpalko, omogoča znatno optimizacijo vseh delovnih procesov. Istočasno ne bomo le zmanjšali stroškov energije, temveč tudi zmanjšali obrabljenost naprave za dviganje vode. Več informacij o tej temi vsebuje video v tem članku.
