Visoka priljubljenost kroglastih ventilov zaradi izredne strukturne zanesljivosti. Zaradi tega se pogosto zahtevajo pri ogrevalnih sistemih, oskrbi z vodo, plinom in hladom, prezračevanju in v toplotnih točkah z zmernimi temperaturami. Najbolj privlačna značilnost krogličnih ventilov je njihova "avtonomija" med delovnim procesom brez potrebe po vzdrževanju.
Splošne informacije
Kroglični izdelek je imenovan v obliki blokirnega dela, ki ima sferično obliko in je nameščena med obema sedežema in vreteno, ki je priključena na krmilni ročaj. Ta tip ventila je dovoljeno uporabljati le kot zaporni ventil, ne pa regulirni ventili.
Izvirne značilnosti in tehnične značilnosti sferičnega medeninastega polnega izvrtalnika skupaj z materialom dajejo ventil izjemnim lastnostim:
- univerzalnost - material proizvoda je stabilen pri stiku s paro, vodo, olje, zrak in transportni tok naftnih derivatov pri temperaturi;
- zanesljivost - varnost dela zagotavlja gradnik - palica;
- učinkovitost - oblika lopute, ki se vrti okoli svoje osi, omogoča enostavno regulacijo prometnega toka;
- zamenljivost - sklopko lahko zamenjamo s prirobnico, pri tem pa upoštevamo varnostne ukrepe za to vrsto cevovoda;
- zrakotesnost - posebna tesnila z visoko odpornostjo proti obrabi, omogočajo delovanje naprave že več let.
Odvisno od namena se lahko izdelajo taki žerjavi:
- neposredni tok;
- kontrolne točke;
- mešanje;
- kotni.
Kroglasto žlico s polnjenjem iz GOST 21345-2005 ima 25.000 obratovalnih ciklov. Glede na brezhibno delovanje enote je njegova življenjska doba 30 let (GOST 4.114-84). Medeninasta naprava vzdržuje temperaturna nihanja od -20 do +150 ° C in tlak 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).
Značilnosti oblikovanja
Pritrdilni krogelni element se lahko nahaja v plavajočem položaju ali na nosilcih. Plavajoča kroglica ni tesno povezana z vretenom in se lahko prosto giblje - notranji tlak z dohodne strani ga pritisne na obroček na izstopni odprtini, kar preprečuje izsuševanje vode.
V podporni konstrukciji je vijak pritrjen na eni strani s čepom v spodnjem delu konstrukcije. Po drugi strani pa sedla, ki so pritisnjena proti krogli s pretočnim tlakom. Kompleksnost mehanike mesta povečuje stroške izdelka.
Material
Dolga življenjska doba je dosežena zaradi zaščitne prevleke, ki se uporablja z galvanizacijo niklja. Ta tehnologija omogoča uporabo pip v cevovodih s pitno vodo in v tople vode.
Vendar pa je medeninasti krogelni ventil v celoti poravnan v primerjavi z ventilom:
- lažje;
- bolj kompakten;
- ima nizko hidravlično odpornost;
- radij obračanja - 90 °.
Zato je nekaj velikih stroškov upravičeno.

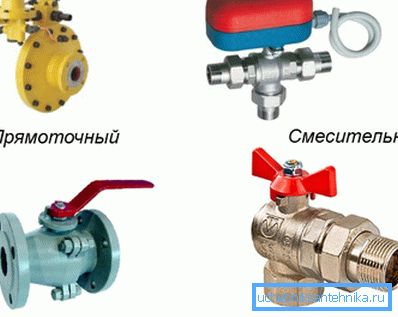

Klasifikacija žerjavov
Razvrstitev se lahko izvede ob upoštevanju različnih parametrov:
- premer izvrtine - polna izvrtina, s premerom vrat, ki sovpada z luknjo v cevi in ne polno izvrtino z luknjo v vratih, manjših kot v cevi;

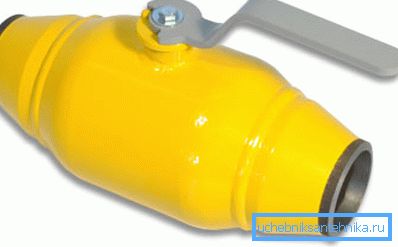

- s pomočjo tie-in - prirobnica, dušilka, varjena, sklopka.
- s kontrolno metodo - ročno in mehansko;
- glede na vrsto upravljanja - metulj ali ročica.
Vlečni krogelni ventil

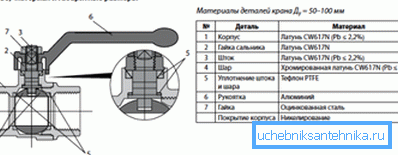

Vlečni sklop je priključen na cev z notranjimi navojnimi spojkami. Če zavrtite ročico v nasprotni smeri urinega kazalca, dokler se ne ustavi vzporedno s cevjo, pomeni polno odpiranje.
Sklopni žerjavi so izdelani v 3 različicah:
- monolitna (ekonomična);
- dvokomponentni, sestavljeni iz ohišja in sklopke - najpogostejši modeli;
- Tridelni ali zložljivi, ki jih lahko sami popravijo ali vstavijo nov pečat.
Izbrati je treba popolno kroglo s sklopko, pri tem pa upoštevati:
- namen izkoriščanja;
- temperatura delovnega medija, ki bo prešla skozi napravo;
- notranji tlak;
- premer cevovoda.
Enoto za blokiranje sklopke je bila cenjena z vodovodom, se pogosto uporablja v vodovodnih in ogrevalnih omrežjih, vendar lahko deluje v plinastem okolju.
Nesporne prednosti okrepitve vključujejo:
- majhne dimenzije in teža;
- namestitev v poljubnem položaju;
- enostavnost upravljanja;
- pretok v kateri koli smeri;
- nizka hidravlična odpornost;
- demokratična cena.
Pomanjkljivosti je mogoče upoštevati:
- potrebo po zapiranju dolgih vzvodov;
- visoki stroški električnih pogonov za avtomatsko zapiranje;
- omejitev delovne temperature medija - 100 ° C in tlaka - 16 bar in premer cevi do 100 mm;
- občutljivost na padce tlaka.
Bodite pozorni! Vlečne kljuke za pritrditev krogel zahtevajo večjo pozornost med sestavljanjem in montažo z lastnimi rokami, ki se držijo dovoljenih vrtilnih momentov. Najmanjša napaka lahko povzroči oster padec tlaka in neizogibno poškodbo vozlišča.

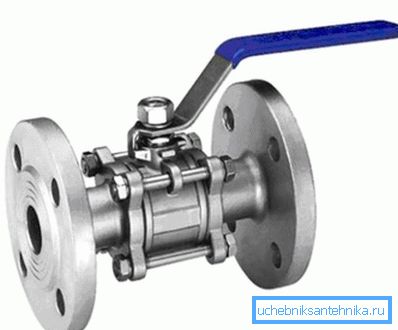

Prirobnični žerjav
Ko temperatura medija preseže 100 ° C in tlak 16 bar in delovanje izdelka za spenjanje je nemogoče, uporabite prirobnico s kroglastim ventilom s polno vrtino. Med prednostmi prirobničnega žerjava je med drugim tudi sposobnost opravljanja popravil (zložljiv primer).
Slabosti zaradi:
- visoka cena;
- velika teža;
- prisotnost dolgih ročic za ročni nadzor.
Bodite pozorni! Navodilo obvezuje, da ročaj obrne na konec, da se izogne nastanku padavin znotraj enote, kar vodi do puščanja, popravila ali zamenjave opreme.
Razlike v prostoru krogelnih ventilov
Glavna razlika med celotnim izvrtinskim in nepolnim ventilom je premer in oblika lukenj v ključavnici. Odprtina celotnega sklopa izvrtine se ne zoži in sovpada z notranjim premerom cevi, v nepolni izvrtini je lijak. Ena taka stožec obrne nežne stranice proti toku, če sta dve - po obeh straneh.
V primerjavi s polno izvrtino ima vozlišče brez prehoda:
- manjša masa;
- enostavno upravljanje;
- nižji stroški vozlišča vrat.
- slabša pasovna širina;
- večji koeficient hidravlične odpornosti;
- pogojnejša trajnost.
Z zmanjšanjem prehoda, blokirni element postane bolj kompakten. Če sila glave ne igra pomembno vlogo, je bolje izbrati polno izvrtino kot ekonomsko izvedljivo možnost.
Povzemanje
Izjemne karakteristike sklopa s kroglastimi medeninastimi ventili omogočajo uporabo v industrijskih in domačih predelih. Pomoč strokovnjaka za tehnične subtilnosti vam bo pomagal izbrati edino pravo možnost, ki bo zvesto in zvesto služila celotnemu zavestnemu življenju.
Video v tem članku je majhen pregled priljubljenih vrst krogličnih ventilov.
