Centrifugalna črpalka za vodnjak: pomoč pri izbiri in

Kako so potopne centrifugalne črpalke za vodnjake? Katere so značilnosti izbire takšne naprave? Ali ima kakšne razumne alternative? Ali naj upoštevam katero od njegovih lastnosti pri delu s črpalko? Poskusimo odgovoriti na ta vprašanja.

Kaj je to?

Začnimo z malo izleta v džunglo mehanike.

Najpreprostejša, trajna in učinkovita črpalna shema, ki se lahko uporablja za dviganje in transport relativno čiste vode, je centrifugalno rotorje v kohleji - telo, ki dejansko močno spominja na školjko školjke.

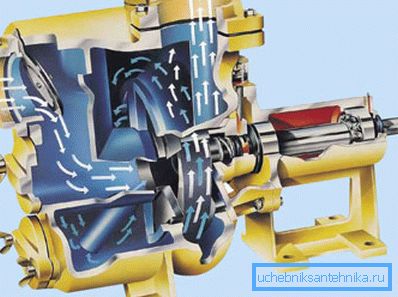

Kako deluje takšna naprava?

• Ročaj poganja električni motor. V tem primeru lopatice vržejo vodo na obrobje kohlee, kar povzroča nadtlak na svojih stenah. Odprtje vode je potrebno odpreti - in se bo iztrgalo iz trupa.

Zanimivo je, da se zaradi hidrodinamičnih lastnosti največji tlak ustvari, ko je izstopna šoba tangencialno usmerjena na telo v smeri vrtenja rotorja.

• Na območju osi rotorja se bo, nasprotno, ustvaril vakuum. Za neprekinjeno delovanje črpalke je dovolj, da se oskrbuje z vodo po osi vrtenja.

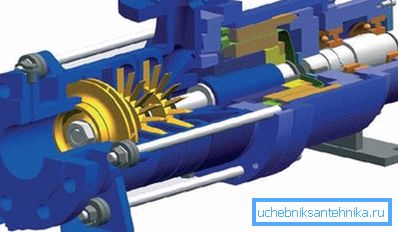

Polž ima eno škodljivo lastnost. Zmogljivost črpalke in tlak na izstopu je večja, manjša je razlika med rotorjem in ohišjem. Pravzaprav z velikim razmikom del vode prehaja v krog znotraj trupa.

Ta lastnost je Achillova peta tako imenovane vrtinčne črpalke, katere shema smo le izčrpno opisali. Uporablja se samo in izključno za prevoz čistih (ne več kot 30 gramov nečistoč na kubični meter) vode.

Zakaj

1. Z minimalnim razmikom med rotorjem in ohišjem, izmerjenim v milimetrih, drobni pesek in abrazivne nečistoče delujejo kot brusni papir. V samo nekaj tednih dela se kohleja obleče v stanje popolne neučinkovitosti.
2. Ker se razdalja poveča, se tlak na izhodu močno zmanjša.

Vendar centrifugalne črpalke navadno kažejo veliko bolj demokratične lastnosti: dovoljena velikost trdnih delcev je do 2 milimetrov, količina nečistoč je do 150 g / m3. Zaradi česa?

Glavni problem vrtinčne črpalke je enostavno in elegantno rešen v centrifugalnih konstrukcijah.

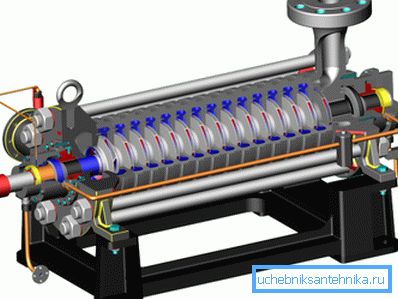

Ročaj (ali, kot je pravilno označen, rotor) je ločen od ohišja nekaj milimetrov. Zaradi pomembne vrzeli, ki je prekinjena s polžem, ne povzroča poškodb naprave. Padec tlaka in zmogljivosti se kompenzira s prisotnostjo več stopenj, od katerih vsaka sestoji iz rotorja in difuzorja.

Koristno: vsaka faza črpalke poveča tlak na izhodu za 5-10 metrov. V tem primeru je zapletenost modela minimalna: vse rotorje vrtijo en sam elektromotor.

Pomoč pri izbiri

Kako in s kakšnimi znaki bi izbrali črpalko za centrifugalno vodo?

Tlak v glavi

To je ime največje višine, do katere je naprava sposobna dvigniti vodni stolpec v odsotnosti pipe. Kako ugotoviti, katera vrednost bi morala biti usmerjena?

Navodila za izračun potrebnega pritiska so precej preprosta.

1. Oddaljenost od globine črpalke do površine se vzame kot osnovna vrednost. Opomba: ne iz zrcalne vode, je iz črpalke. Glede na dinamične spremembe v nivoju vode se potopi v precejšnjo globino.
2. Dobljena vrednost se doda 30 metrov. Zakaj toliko?

Pretiran pritisk bo dvignil vodo v drugo ali tretje nadstropje zasebne hiše; poleg tega bo zagotovil normalno delovanje vodovodne opreme. Stop ventili in pipe, veste, delajo zelo slabo v odsotnosti nadtlaka v cevi.

1. Dodatnemu 10% se dodaja rezultatu za neodkrite izgube. Cevi (zlasti jekla, ki so služile že več let in postanejo groge znotraj) imajo pomembno hidravlično odpornost. Tlak se izgubi na vrtincih vodovodnega sistema, na ventilih, mešalnikih in gibkih oblogah.

Na primer, izmerimo tlak, ki ga je treba krmariti pri izbiri črpalke, potopljene v vdolbino do globine deset metrov.

• Osnovna vrednost je enaka 10 metrov za površino.
• Za normalno delo sanitarne opreme in dviganje vode v zgornje nadstropje dodajamo 30 metrov. 10 + 30 = 40.
• Dodatno 10% za izgubljene izgube bo povečalo izračunano vrednost glave na 40x1.1 = 44 metrov.
• Izkoristite nastalo vrednost na velik način. Očitno moramo iskati centrifugalno črpalko, ki zagotavlja tlak 50 metrov.

Ali potrebujem dodatno glavo? Ne

Obstaja več razlogov.

1. Višja navedena glava, višja je cena črpalke. Obstaja povsem objektiven razlog za to: oblikovanje postane bolj zapleteno, dodajo se dodatni koraki.
2. Večji tlak pomeni energetski odpadek. Obvestilo, ni upravičeno.

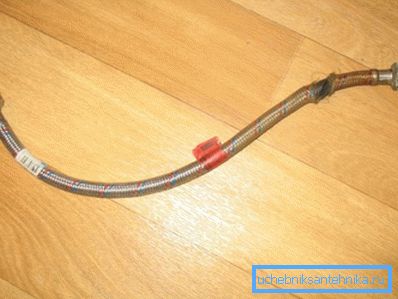

3. Na koncu je prekomerni tlak v oskrbi z vodo nevaren za vodovodno opremo. Najprej - za vhodne ventile s plastičnimi vložki v WC školjke in fleksibilne povezave z mešalnimi napravami.

Uspešnost

V idealnem primeru bi morala biti večja od pretoka (dotok vode v vodnjak iz vodonosnikov), vendar manj kot največji pretok.

Mimogrede: v prisotnosti velike zmogljivosti medpomnilnika, se lahko zanemari zadnji element.

Kako določiti pretok vode in vode?

Da bi ugotovili, koliko vode vstopi v vdolbino na enoto časa, je dovolj, da ga izpraznite na določen nivo in izmerite čas, ki ga potrebujete, da se vodno ogledalo vrne na prejšnjo oznako. Naprej - preprosta aritmetika.

Recimo v vdolbini s premerom 1,6 metra (standardna velikost armiranobetonskih obročev) smo črpali vodo 2 metra od izvirne oznake. Na prejšnjo raven se je točno vrnila v eni uri.

Poskusimo izračunati pretok v litrih na minuto.

1. Volumen vodnega stebra s premerom 1,6 in višino 2 metra je enak 3,1415x (0,8) ^ 2x2 = 4.02112 m3 ali približno 4000 litrov.
2. Vsaka minuta 4000/60 = 67 litrov vode pride v vodnjak.

Kako oceniti potrebe družine za vodo?

Da ne bi bili prizadeti zaradi poskusov merjenja, podajamo statistične podatke. Za družino 3-4 osebe je treba računati na 40-50 litrov na minuto. S povečanjem števila družinskih članov se stroški vode povečujejo sorazmerno; Potreba po zalivanju območja dodatno podvoji.

Mere in proizvajalec

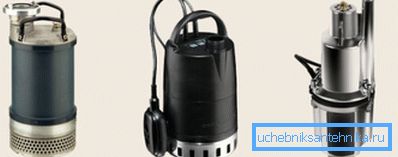

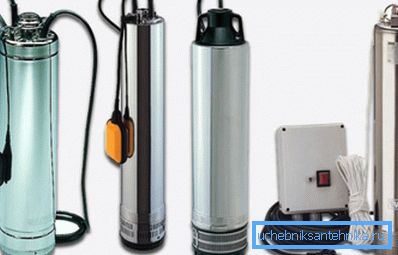

Če je potopna črpalka za vdolbino omejena s premerom ohišja, potem je v primeru vdolbinice glede na dimenzije popolna svoboda. Čim večji je premer, je cenejša naprava z enakimi značilnostmi: s povečanjem premera motorja in impelerjev je mogoče zagotoviti zmogljivost in navor z veliko manj sredstvi. Zlasti je navitje motorja poenostavljeno, število koles pa se zmanjša.

Kateri proizvajalec bi moral izbrati?

Obstajajo samo dva pomembna dejavnika:

1. Stroški. Če je pri črpalni črpalki prihranek lahko obrnjen, saj dviganje neuspešne naprave ni trivialna naloga, potem je povsem sprejemljivo, da ne lovite blagovnih znamk.
2. Lokacija servisnih centrov. Če je storitev, ki jo dovoljujejo izdelki Vodomet, blizu vas in storitev Grundfos je v sosednjem mestu, je izbira očitna.

Nasvet: Plavajoče stikalo je zelo koristen dodatek. Motor bo ustavil pri kritičnem padcu nivoja vode v vodnjaku.

Alternativa

Ali je centrifugalna črpalka vedno najboljša izbira za vodnjak? Odgovor je dvoumen.

Na eni strani centrifugalna shema združuje odlično zmogljivost z nepretrganostjo in odličnim virom. Po drugi strani imajo alternativne rešitve precej oprijemljive prednosti.

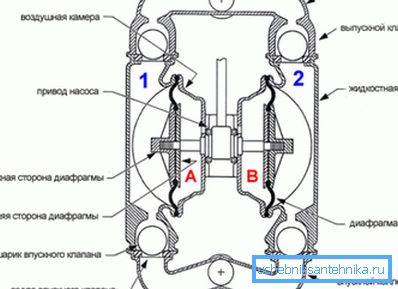

Membranska črpalka

Gre za zasnovo elektromagneta z eno ali dvema membranama in kontrolnimi ventili. Večkrat na sekundo se napaja elektromagnet, membrana pritrjena na njegovo jedro pa potisne vodo iz delovne komore v dovodno cev. Povratni hod jedra zagotavlja vzmet ali dodaten električni tokokrog.

Glavna vrednost membranske sheme - mejna poceni, ki neposredno izhaja iz preprostosti zasnove.

V vdolbinah so membrane črpalke zelo priljubljene zaradi dveh lastnosti:

1. Vibracije, ki jih povzroča solenoid, so škodljive za stene vdolbinice. V veliki meri pospešuje tlačenje prtljažnika.
2. Ker so membrane med delovanjem naprave deformirane, je življenjska doba prenove omejena na eno do dve leti. Zamenjava membran je precej enostavna operacija, vendar dviganje črpalke ni veliko.

Vendar pa uporaba v vdolbini očitno omogoča zanemarjanje obeh pomanjkljivosti vezja.

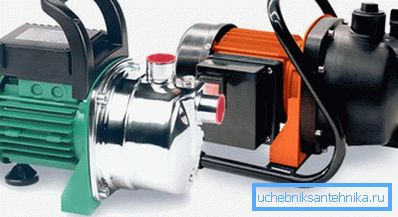

Površinska črpalka

Kot pove že ime, je ta naprava nameščena na površino; Tanka cev ali cev se spusti, da dvigne vodo v vodnjaku.

Kaj daje takšen dogovor?

• Težave s hidroizolacijo motorja so popolnoma odpravljene. Voda preprosto ne pride v stik z njim: elektromotor in polž sta razmaknjeni v prostoru, le gred jih povezuje.
• Popravila in vzdrževanje so zelo poenostavljeni, ker ne zahtevajo dvigalne opreme.
• Pomanjkanje tlaka zaradi dovolj velike vrzeli med rotorjem in telesom kohleje se lahko kompenzira s preprosto povečevanjem njihovih linearnih dimenzij, ki so v tem primeru praktično neomejene.

Slabost lokacije črpalne postaje nad nivojem vode je, da je globina, na kateri se ta voda lahko dvigne, omejena na sedem do osem metrov. Z večjim diferenčnim motorjem je samo prosti tek.

Vendar: za majhne črpalke se pogosto uporablja radovedna sprememba. Namestijo se na okvir, pritrjene na otok, ki plava v vodnjaku. Vzgon je zagotovljena z gosto peno; velikost otoka, ki je skoraj enaka površini vodnega ogledala, ne omogoča, da se struktura prevrne.

Značilnosti delovanja

Na kaj moram biti pozoren, če s centrifugalno črpalko povezujem vodovodni sistem z lastnimi rokami?

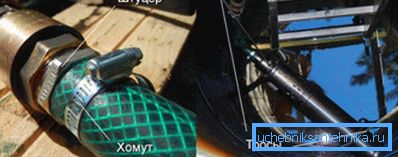

• Najboljši kabli so iz nerjavečega jekla. Imajo natezne trdnosti do tone; več kot to: ta moč se zaradi korozije s časom ne zmanjšuje.
• Črpalka pade in se strogo dviga za kabel. Napajalni kabel, tlačna cev ali cev se izberejo na vrv s plastičnimi sponkami.
• Neposredno po izteku vtičnice postavite kontrolni ventil. V nasprotnem primeru se bo voda iz sistema za oskrbo z vodo po izklopu spojila v vrtino.

• Če se črpalka uporablja ne le za namakanje, temveč tudi za oskrbo z vodo na domu, se v cevovod vključijo hidravlični in tlačni senzorji. V tem primeru se moč prenese na motor samo, če se tlak v sistemu zmanjša na kritično vrednost.

Načrt B: v sistem za oskrbo z vodo je lahko vključen shranjevalni rezervoar. Namesten je na vrhu vodovodnega sistema in je zaključen z najpreprostejšim senzorjem nivoja plovca.

Zaključek

Če je bralcu nekaj točk za bralca nejasno, odgovori lahko najdete tako, da si ogledate videoposnetek v tem članku. Uspehi!
