Centrifugalne črpalke za vodnjake: zgodovina izuma in načela

Vprašanje, kako zagotoviti vaše primestno stanovanje z avtonomno oskrbo z vodo, je danes pomembno za mnoge lastnike stanovanj. Nihče ne želi prenesti vode v vedra iz vodnjakov. Jaram je mogoče videti le na risbah ali v muzejih.

Žlice so bile zamenjane s črpalkami, ki črpajo vodo v cevni sistem sami. Glavna stvar je, da naredite pravo izbiro pri opremi vrtin z mehanizmom dviganja.

Vrste črpalk

Vse črpalke, ki se uporabljajo za dviganje vode iz vrtin, so razdeljene v dve vrsti glede na kraj njihove namestitve.

Lahko so:

1. površni, ko je ohišje nameščeno v bližini vdolbinice ali s pomočjo plavajoče vode na površini vode in črpanje vode iz globine vdolbine;
2. potopno, ko je enota na globini in oskrbuje vodo skozi cevi na površino.

Najbolj pogosti v vsakodnevnih vrstah teh enot so površinske naprave.

Uporabljajo se zelo široko:

1. za dvig pitne vode iz vrtin;
2. za dvig pitne vode iz vrtine;
3. za črpanje vode iz poplavljenih kleti;
4. za namakalno vodo iz črpalk.

Pomanjkljivost teh mehanizmov je, da lahko sprejmejo vodo z globine največ 8 metrov. V skladu s tem, da jih uporabljajo za globoke vodnjake s pitno vodo ne bo delovala.

Potopna črpalna oprema, primerna za črpanje vode iz vodnjakov, omogoča črpanje vode iz precejšnje globine. Podvodne enote se odlikujejo po mehanizmu nihajoče vode.

So tri vrste:

1. vrtinec, v katerem se črpanje vode pojavi zaradi tvorbe vrtinčnega toka, imajo rotor v obliki ploščatega diska s kratkimi lopaticami;
2. centrifugalna, črpanje je posledica centrifugalne sile, ki ustvarja gred z lopaticami propelerja, ki se nahajajo na njej;
3. vibracije, pri katerih pride do črpanja zaradi razlike v nastalem tlaku na različnih straneh membrane, kar je glavni strukturni detajl.

Izbira zahtevane vrste enote se izvaja na podlagi naslednjih parametrov:

1. celotna globina vodnjaka in nivo vode v njej;
2. skupno povpraševanje po vodi;
3. dejanske kazalnike ocenjenega pritiska vode v poravnavi;
4. premer stebra.

Najpogostejši so danes centrifugalni modeli potopnih črpalk za dviganje vode iz vrtin. Zagotavljajo zadostne zmogljivosti in lahko delajo tudi z vodo, ki vsebuje nečistoče iz peska.

Uporaba centrifugalne sile

Črpalke, katerih delovanje temelji na uporabi centrifugalne sile za dviganje vode, se v našem času pogosto uporabljajo. Centrifugalna potopna črpalka za vodne črpalke vodi skozi vrtenje posebnega kolesa, ki je pritrjen na gred.

Malo zgodovine

Zdaj je zelo težko ugotoviti, kdo je izumil, da prvi uporabi centrifugalno silo za dviganje vode. Obstajajo znane skice, ki jih je izdelal Leonardo da Vinci. Po njihovem mnenju je mogoče domnevati, da je najprej predlagal črpanje vode z uporabo centrifugalne sile v rotacijskem kanalu.

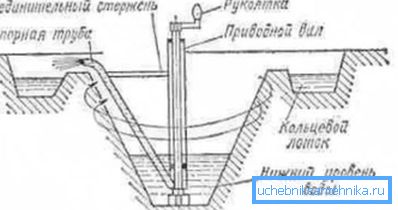

V praksi je bila prva znana naprava testirana leta 1732. Razvila ga je LeDemur.

Bistvo te črpalke je bilo naslednje:

1. cev je bila pritrjena na navpično gred, togo vezano nanj z veznim drogom;
2. spodnji del cevi je bil potopljen v vodo;
3. gred se je začelo vrteti, cev je bila tudi zasukana;
4. centrifugalne sile so povzročile premikanje vode v cevi.

Toda centrifugalne črpalke so postale pogoste šele konec 19. stoletja. V tem času so se pojavili termični, nato pa električni motorji, kar je omogočilo ustvarjanje celo večstopenjskih enot za globoke vdolbinice.

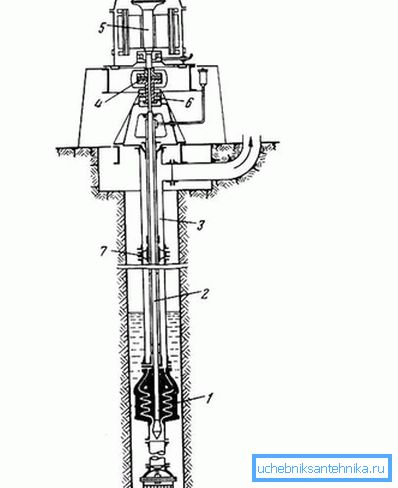

Ruski inženir V.A. Pushechnikov je razvil večstopenjsko črpalko, ki temelji na uporabi centrifugalne sile za vodnjake do globine 250 m.

Načelo naprave je mogoče opisati takole:

1. elastična sklopka služi kot povezava pogonske gredi z elektromotorjem;
2. oljna kopel je neposredno pod sklopko;
3. kroglični ležaj se postavi v kopel, ki zavzame osno obremenitev;
4. olje za mazanje se dobavlja s cevmi, ki so obešene iz nosilnega okvirja;
5. kolona in pogonska gred sta podprta na ležajih, ki so nameščeni v prečnih profilih;
6. med cevnimi spoji so nameščeni oklepaji;
7. v samem nosilnem okvirju je škatla za polnjenje, pod njim pa je cev za brizgalne cevi;
8. sesalni priključek črpalke je povezan s sesalno cevjo, na cevi je varnostna mreža.

Ta zasnova olajša postavitev črpalke v nerazredčeno odprtino. Prva črpalka tega dizajna je bila proizvedena konec leta 1899. In bila je nameščena na črpalni postaji v Mytishchiju.

Preizkusi so bili uspešni, kmalu pa so bile proizvedene takšne centrifugalne črpalke v izmeri 19 kosov, ki so bile nameščene tudi na tej črpalni postaji.

Zanimivo je, da so lahko to nalogo za izdelavo enot samo v Parizu izpolnjevali v tovarni Farko, čeprav je bil predlog za oddajo naročila poslan v 24 obratov v različnih državah. V tehnični literaturi lahko najdemo ime te črpalke, kot "črpalka Farka", in ne po imenu oblikovalca. (Glej tudi članek Katera črpalka je boljša za vdolbinico: izbirni parametri.)

Načelo delovanja sodobnih modelov

Pri odločanju, kako izbrati centrifugalno črpalko za vdolbino, je potrebno razumeti osnovne parametre, po katerih se modeli razlikujejo.

Različne centrifugalne črpalke za vodnjake lahko razvrstimo na naslednji način:

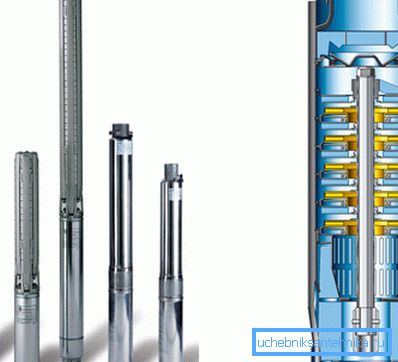

1. glede na število razpoložljivih koles, če je eno kolo, potem so naprave enostopenjske, če so več, potem večstopenjske;
2. na tlak, od nizkega ali povprečnega pritiska do visokih vrednosti;
3. z vodo, enosmerno ali dvostransko;
4. metoda, ki se uporablja za izpust tekočine v spiralni kanal iz rotorja, je lahko spiralna in turbina;
5. pri hitrosti, nizki hitrosti, normalni hitrosti.

Je pomembno. Kljub dejstvu, da je cena večstopenjskih modelov dražja od enostopenjskih modelov, jih mnogi raje namestijo. Dejstvo je, da imajo taki modeli večjo varnostno varnost in se zaradi vsebnosti vode v različnih nečistočah mehanskega reda ne poslabšajo.

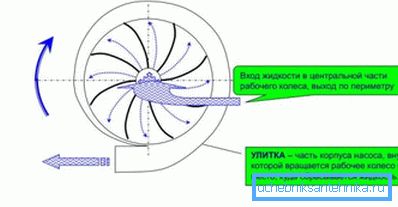

Načelo delovanja teh mehanizmov je naslednje:

1. voda je zaradi hitrega vrtenja rotorja ustvarila obilen pretok;
2. centrifugalna sila deluje s premikanjem vode iz kolesnih centrov na oddaljena mesta;
3. tlak v notranjosti se poveča, premakne tekočino v cevovod;
4. tlak v središču rotorja ustrezno zmanjša;
5. voda teče nazaj skozi sesalno cev.

Črpalka globoke črpalke izgleda kot valja. To vam omogoča, da ga postavite v precej ozkih vrtinah. Dolžina konstrukcije je lahko od 0,5 do 2,5 metra, premer pa približno 10 cm. Kljub skromnim dimenzijam so te naprave za vodnjake odlične.

Je pomembno. Zagotoviti morate, da se črpalka med delovanjem ne dotika stene iz črpalke. Če je premer ventila premajhen, je potrebno zaščititi enoto z gumijastim obročem na njeno telo.

Namestitev centrifugalne črpalke v vodnjaku izvajajo strokovnjaki, saj je zelo pomembno narediti vse pravilno, če želite dolgo časa izkoristiti vodo iz vrtine, ne da bi vedeli za skrbi.

Enota se spusti v vdolbino do globine, saj jo je predhodno zavarovala z varnostnim kablom na konico ali pokrovu vdolbinice. Električni kabel je povezan s črpalko in se tudi prevaža skozi posebno luknjo v konici.

Črpalko je treba priključiti na cev z medeninastim priključkom. Drugi konec te cevi je povezan z izstopom na pokrovu.

Če imate izkušnje s podjetjem za namestitev, lahko to naredite sami, da centrifugalno črpalko priključite na vodnjak. Glavna stvar je izpolnjevanje vseh zahtev, ki opisujejo navodila za določen model.

Je pomembno. Pri nameščanju opreme v vdolbino na globini več kot 80 metrov se uporablja cev, ki lahko vzdrži tlak 16 atmosfere. Z manjšo globino vgradnje zadostuje uporaba cevi pri 12,5 atmosferah.

Povzetek

Pravilno izbrana črpalna oprema bo zagotovila delovanje sistema za oskrbo z vodo v neprekinjenem načinu. V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
