Cevovodne napeljave: značilnosti gradnje in obratovanja

Če vas zanima, kaj je bolje - dobro ali vodovodni sistem, potem vaš dom ne more vzpostaviti povezave z centraliziranim sistemom za oskrbo z vodo. Praviloma potrebo po avtonomnem viru oskrbe z vodo povprašujejo na podeželju, stran od velikih naselij.

Vodovodni sistem v državi iz vdolbine je eden najpogostejših vrst avtonomne oskrbe z vodo.

Za to metodo so značilne številne očitne prednosti, med drugim:

• gospodarno delovanje sistema;
• nizki stroški;
• praktično neizčrpna oskrba z vodo;
• visoka mehanska in kemična čistost vode.
• dolga življenjska doba vrtine, do 50 let.

Značilnosti razporeditve vrtinčnih sistemov vodovoda

Kako je namestitev vodovodnega sistema na dacha iz vodnjaka, kakšne materiale so potrebne za to in kakšni so proračuni za projekt? Na ta in podobna vprašanja bomo odgovorili v tem članku. Na primer, upoštevajte primer gradnje cevovoda na ceveh s potopno črpalko..

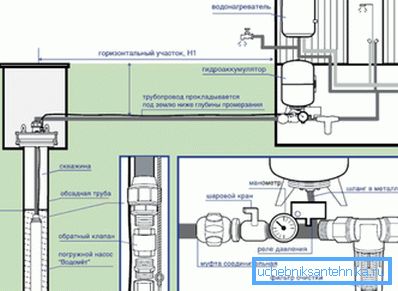

Standardni avtonomni sistem za oskrbo s suhimi vrtinami sestoji iz naslednjih elementov:

• dobro z vgrajeno potopno črpalko in drugo opremo;
• keson (dobro servisiranje);
• podzemni cevovod, ki povezuje črpalko z notranjim sistemom za oskrbo z vodo;
• medsebojni cevovodni sistem;
• filter sistem;
• kompleks samodejnega nadzora parametrov danega tlaka;
• hidroakumulacijski rezervoar;
• zaporni ventili;
• grelnik vode.

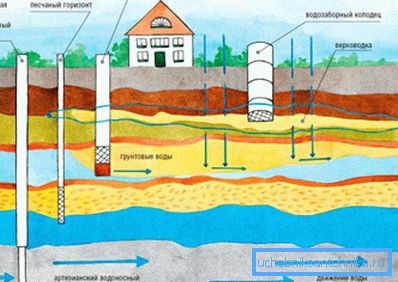

Vrste vodnjakov

Sodobni vodnjaki, vključeni v sisteme oskrbe z vodo, so razdeljeni v dve glavni vrsti: pesek in artesian.

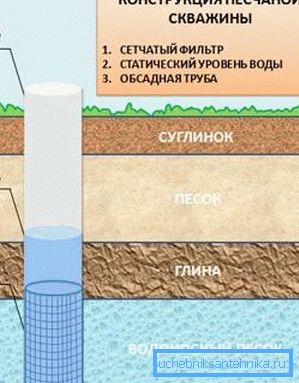

• Peščene vrtine se izvrtajo do globine 30 metrov in omogočajo izločanje do 1,5 kubičnih metrov vode na uro.

Vendar je treba razumeti, da so za takšne pomanjkljivosti značilne nekatere pomanjkljivosti in predvsem je verjetnost, da bi se vodonosnik iztisnil. Še posebej so vdolbinice na mestih, namenjenih za sezonsko uporabo, dovzetne za umazanijo.

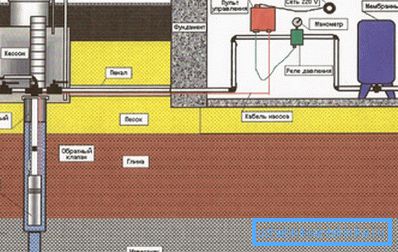

• Artesian well je izvrtan do globine 70 metrov ali več, ki zagotavlja vodo do 10 kubičnih metrov na uro.

Za vodo, izvlečeno iz takšne globoke hiše z lastnimi rokami, je značilna visoka raven mineralizacije in zato zahteva dodatno zdravljenje. Iz tega razloga se poleg potopne črpalke uporabljajo tudi prefinjeni filtrirni sistemi, ki zagotavljajo celovito čiščenje vode v tehničnem stanju ali pitju.

Izbira filtrirne opreme je zapletena zaradi različne sestave vode, proizvedene na različnih območjih. Zato je za optimalno odločitev potrebna kemijska analiza.

Delovanje polnopravnega arteškega izvora na dachi ali v bližini hiše je zapleteno zaradi potrebe po uporabi filtracijskega sistema, iz katerega je potrebno izsušiti vodo v času sezonske zaščite predmeta.

Vrste pripomočkov

Sedanja shema oskrbe z vodo iz vodnjaka predvideva potrebo po uporabi številnih pomožnih naprav.

Te naprave zagotavljajo učinkovitost in trajnost sistema kot celote in zagotavljajo visoko kakovost proizvedene vode.

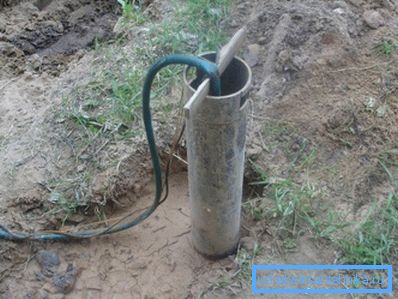

• Ohišje cevi je bistveni element vdolbinice. Cev je izbrana zaradi skladnosti s premerom preseka in drugimi velikostmi.

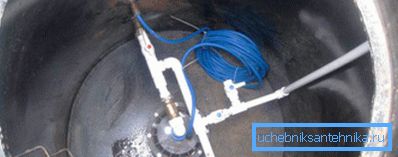

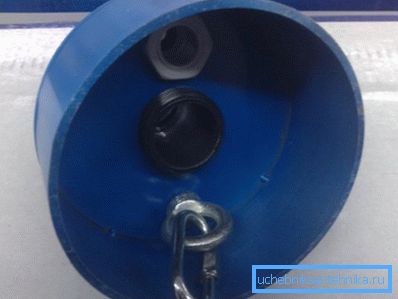

• Pokrovček je pomožna naprava, ki je v zgornjem delu ohišja nameščena z lastnimi rokami in služi za preprečevanje vdorenja in tujkov v vdolbino.

• Cev - sredstvo, potrebno za dovajanje vode na površino. Cev je nameščena na zgornji pokrov.

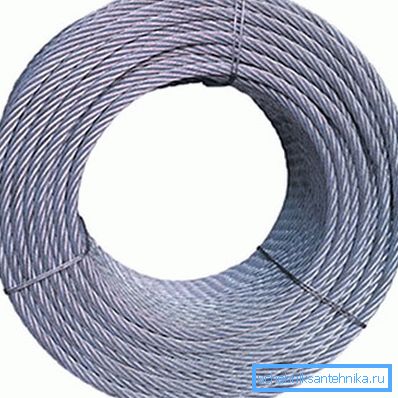

• Kabel je pomemben atribut kakršne koli vrtine, vodo iz katere se izvaja s potopno črpalko. Kabel je pritrjen na dno zgornjega pokrova za poseben zobček. Na nasprotni strani kabla je pritrjena potopna črpalka, katere položaj je mogoče nastaviti s povišanjem ali spuščanjem kabla.

• Napajalni kabel se uporablja za napajanje iz električnega vira na vrhu do potopne črpalke.

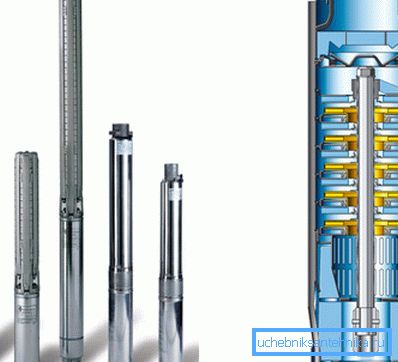

• Potopna centrifugalna črpalka je naprava, namenjena črpanju vode. Parametri naprave so odvisni od dejavnikov, kot so višina dviga vode in načrtovani mejni vnos vode.

Pred montažo opreme je potrebno upoštevati, da črpalka tehta veliko. Poleg tega mora masa črpalke dodati težo več deset metrov električnega kabla in cevi. Ker je črpalka prepovedana s cevjo ali z žico, se uporablja kovinski kabel, ki se navije na vitlu, cevi in ​​kabel pa se vrtijo na posebnih kolutih.

Pomembno: Priprava črpalne opreme mora biti še posebej zanesljiva, saj bo prelom povzročil poplavljanje črpalke in potrebo po vrtanju novega vodnjaka.

Pravila vgradnje za zunanji del vodovodnega sistema

Glavna sestavina zunanjega dela vodovodnega sistema je cevovod, skozi katerega se prevaža voda, pridobljena iz vodnjaka. Sodoben cevovod je izdelan iz polietilenskih cevi.

Ta rešitev zagotavlja številne očitne prednosti, med drugim:

• nizka cena v primerjavi s cevmi iz kovine;
• največja odpornost na videz korozije, ker polietilen ne rjavi;
• trajnost strukture, saj lahko cevovod v tleh traja več kot 50 let;
• pomanjkanje okusa v vodi, saj polietilen, za razliko od kovine, nima posebnega vonja in okusa;
• nizka hidravlična odpornost, nespremenjena tudi pri dolgoročnem obratovanju cevovoda.

Namestitev cevovoda za sezonsko obratovanje

Vgradnja vodovoda za oskrbo z vodo iz vodnjaka se izvaja ob upoštevanju številnih pravil. Na primer, če se koča ali hiša uporablja izključno za uporabo v topli sezoni, sistem oskrbe z vodo ni nujno poglobil.

V ekstremnih primerih lahko cevi položimo na globino 1 metra. V tem primeru je treba jeseni vso vodo brez odtokov izprazniti, da bi pozimi preprečili poškodbe cevovoda.

Da bi zagotovili popolno odvajanje vode, je cevovod nameščen z rahlim nagibom v smeri vrtinčastega ventila. Za poenostavitev prevodnosti izpusta vode je na cevnem odseku v izvrtini nameščen električni ventil, na razdalji nekaj metrov od površine.

Taka polaganje cevovoda bo popolnoma odpravilo možnost razgradnje avtonomnega sistema oskrbe z vodo.

Namestitev cevovoda za celoletno obratovanje

Če hišo ali kočo obratujejo skozi celo leto, je treba cevovod položiti 20-30 cm pod globino zamrzovanja tal. Parametri zamrzovanja tal so praviloma odvisni od najnižje zimske temperature in vrste prsti na lokaciji.

Za vsako regijo je značilna lastna raven zamrzovanja tal.

Na primer, v Moskvi in ​​Moskvi so ti parametri naslednji:

• za ilovico in glino 1,35 m;
• za tla s fino vsebnostjo peska 1,64 m;
• za tla z vsebnostjo srednje in velikih peskov 1,76 m;
• za kamnito tla 2 m.

Ob upoštevanju dejstva, da je polaganje cevi na globini približno 2 metra povezano s pomembnimi stroški dela, smo razvili nekaj bolj ali manj učinkovitih načinov namestitve plastičnih cevi na manjše globine. Najprej je treba opozoriti na način polaganja cevi z izolacijo in njihovo vgradnjo s posebnim ogrevalnim kablom.

Ni skrivnost, da je veliko materialov, katerih stopnja toplotne prevodnosti je manjša, kot je stopnja toplotne prevodnosti tal. Kot rezultat, ne morete kopati dvopovratnega jarka, ampak meter enega.

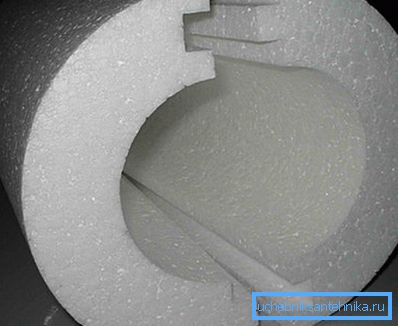

Pred polaganjem cevovoda je mogoče izolirati izolacijo, na primer z ekstrudiranim polistirenom in jo prekriti z zemljo. Zdaj vaša hladna voda ne bo zastrašujoča!

Prednost te rešitve je tudi v tem, da so sodobni grelci hidrofobni, kar pomeni, da vam ne bo treba porabiti sredstev za hidroizolacijsko opremo. Ampak, če zmrzali v hladni sezoni dosežejo kritične ravni, en grelec morda ne bo dovolj. V tem primeru se izolacijski material uporablja skupaj z grelnim kablom.

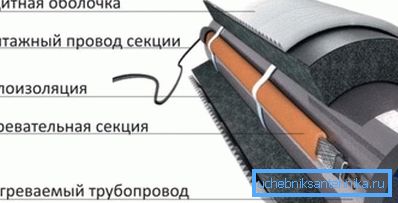

Kabel se ovija okrog ali vzdolž cevi, nato pa zaviti z izolacijo. V normalnem načinu se kabel ne uporablja, toda z ostrim znižanjem temperature okolice je grelnik priključen na omrežje.

Grelni kabel ne more taliti plastike, lahko pa tudi segreva vodo vzdolž celotne dolžine cevi nekaj stopinj nad ničlo. Ta metoda je našla široko uporabo na območjih, kjer je nivo podzemne vode visok in zato ni mogoče postaviti cevovoda globlje od ravni zamrzovanja tal.

Pomembno: Če segrevanje cevi ni bilo pravočasno povezano in cevi zamrznjene, jih ne bi bilo mogoče segrevati do pomladi, saj zmogljivost kabla za to ne bi zadoščala.

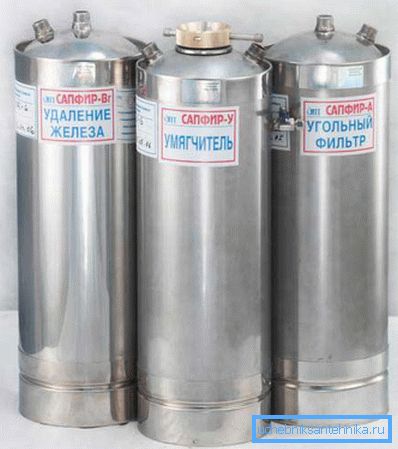

Izbira in uporaba filtrov

Shema vgradnje vodovodnega sistema iz vdora kaže naslednji vrstni red elementov: potopna črpalka, izpustni ventil za njim, nato pa določeno število filtrov.

Glavno merilo za izbiro filtrov je kakovost proizvedene vode. Kot rezultat, voda z visoko vsebnostjo trdnih snovi pomeni uporabo ene vrste filtra, medtem ko voda z visoko stopnjo slanosti pomeni potrebo po drugih filtrirnih elementih.

Pri arteških vrtinah se uporablja filter, ki zaustavi take nečistoče kot železo in apno. Če nameravate uporabiti plitvo vodo na pesku, potrebujete sistem filtrov za mehansko čiščenje. Vsekakor dobro zasnovani filtrirni sistem zagotavlja visoko kakovost vode brez nečistoč.

Vgradnja filtrov velja za pravilno, če je sistem učinkovit in je enostaven dostop do filtrirnih elementov za njihovo vzdrževanje in zamenjavo.

Pomembno: Namestitev filtrov v hidravlični kondenzator je nujna ne samo za zagotovitev optimalne kakovosti potrošnje vode, ampak tudi za odpravo možnosti zamašitve elementov vodovoda. Rezultat tega je, da dobro zasnovani in zgrajeni sistem filtriranja poveča življenjsko dobo avtonomne oskrbe z vodo.

Avtomatski sistem nadzora

Da bi sistem za oskrbo z vodo iz vdolbinice z lastnimi rokami vgrajen za optimalno delovanje, mora biti opremljen s kompleksom avtomatskega krmiljenja.

Ta rešitev zagotavlja naslednje prednosti:

• Zmanjšanje števila vklopnih in izklopnih elektromehanskih naprav (zlasti motorja črpalke);
• Zagotavljanje stabilnega tlaka v vodovodnem sistemu v skladu z določenimi parametri;
• Preprečevanje pojava vodnega udarjanja in posledično maksimalne varnosti delovanja vodovodnega omrežja.

Kaj je avtomatizacija v sistemu oskrbe z vodo, in kakšne so značilnosti njenega delovanja?

Kompleks avtomatizacije je relejni sistem, ki ga sestavljajo prosti tek in tlačni rele. Ti elementi so povezani s potopno črpalko. Ko tlak v cevovodu pade pod nastavljene parametre, se rele aktivira in motor črpalke se vklopi. Če tlak vode doseže mejo, se rele odpre in motor se ustavi, dokler parametri ne dosežejo normalne vrednosti.

Poraba vode v majhni hiši je majhna. Posledično bo vsak obrni na dotik ali izpraznjen WC povzročil, da se črpalka vklopi in nato izklopi. Da bi preprečili pogosto vklapljanje in izklapljanje motorja, se poleg sistema za samodejno uravnavanje uporablja tudi hidrokakulator (sprejemnik).

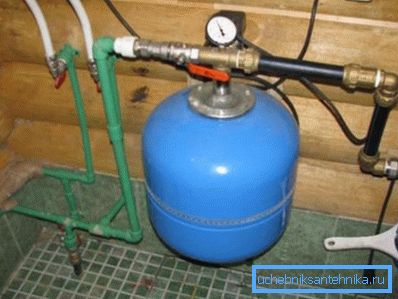

Akumulator

Sprejemnik je posoda, ki jo gusto membrano deli na dva dela. En del je povezan s sistemom za oskrbo z vodo in je napolnjen z vodo, medtem ko je drugi del napolnjen z zrakom (tlak do 2 atmosfere).

Načelo sprejemnika je naslednje: voda potisne membrano, ko jo napolni, kar vodi v povečanje tlaka v posodi za zrak. Ko se tlak iz dveh atmosfer poveča na tri, se motor ustavi.

Za razliko od elektronskega releja se hidroakumulator ne odziva na manjša nihanja v tlaku vode, zato je lahko število ciklov vklopa v motorju čim manjše.

Zaključek

Če ni dostopa do centralizirane oskrbe z vodo na dachi, ni potrebe po izbiri vrtin ali centralnega sistema za oskrbo z vodo. Po drugi strani pa dobro opremljeno vodo dobite v visokokakovostni vodi. Z ogledom videoposnetka v tem članku lahko pridobite več zanimivih in uporabnih informacij.
