Cork cock: naprava, uporaba, težave

Kako stožec (plutovinast) žerjav? Kje se uporabljajo ti izdelki? Za kaj se na primer uporablja plutovalni žerjav 11B6BK DU50? Kako dobri so ti elementi ventilov v sistemih ogrevanja in oskrbe z vodo v ozadju alternativ? Poskusimo odgovoriti na ta vprašanja.

Kaj je to?

Shematski diagram in uporabljeni materiali

To je ime blokirne ali regulacijske naprave, katere glavni element je pluta - ima obliko polnega ali okrnjenega stožca s prehodnim kanalom in pride v stik s telesom z vsemi stranskimi površinami. Neprepustnost vode, zraka, plina ali drugega medija, ki se prenaša po cevovodu, zagotavlja odsotnost reže med vtikačem in stenami ohišja.

Naprava plutovinega žerjava pomeni precejšnje območje trenja in kot posledica ima precejšnjo silo, potrebno za obračanje. Očitno bo z velikim premerom cevi postal nesprejemljivo velik; Ne samo, da: z lepljenimi površinami bo še večja odpornost.

Zato se za izdelavo plutastih žerjavov tradicionalno uporabljajo korozijsko odporni materiali z nizkim koeficientom trenja - litino in medenino.

Upoštevajte: zaradi konstrukcijskih značilnosti in nizke mehanske trdnosti uporabljenih kovin premer plutov žerjavov redko presega 100 mm, delovni tlak pa je 16 atmosfer.

Brez izjeme ni pravil: po želji je v jeklenem ohišju na voljo prodajni ventil s premerom do 200 milimetrov.

Vendar pa ti ventili, ki jih lahko najdemo v kleti, ima malo opraviti:

• Za olajšanje vrtenja cevi se uporablja menjalnik z volanom.
• Pluta je še vedno narejena iz litega železa: če sta dva jeklena elementa pritrjena drug na drugega, tudi menjalnik ne bo pomagal, da bi jih zlomil.

Zapečatenje zadev

Ker ventil blokira gibanje vode ali plina v cevovodu - je enostavno razumeti. In kako je zagotovljeno odsotnost puščanja v zunanjem okolju?

Napetost

Zamašek potuje skozi telo ventila skozi. Njegovo navojno steblo, ko zategnete matico, privijete na nje, z veliko silo pritisne pokrov na telo. Odsotnost vrzeli zagotavlja odsotnost uhajanja skozi ventil skozi cevovod in v zunanje okolje.

Zanimivo: če ventil deluje, se kakovost mletih površin sčasoma izboljša.

Pomlad

Plinski plutasti konusni ventil, ki ga vidimo na plinskem štedilniku v večini ruskih stanovanj, je urejen nekoliko drugače: pluta se stisne na telo z vzmetjo, ne z matrico. Majhna vpenjalna sila, skupaj z mazanjem, zagotavlja zmerno napor, da zavrtite zamašek; vendar je najvišji delovni tlak strukture več kot majhen.

Gland

Končno je bil ventil za pluto in žlezo uporabljen v velikem obsegu za ogrevanje in oskrbo z vodo: pakiranje žlezov okoli stebla je zagotovilo, da ni puščanja. Praviloma je bila uporabljena prepletena grafitna žleza.

Način pakiranja je bil običajno odvisen od materiala ventila:

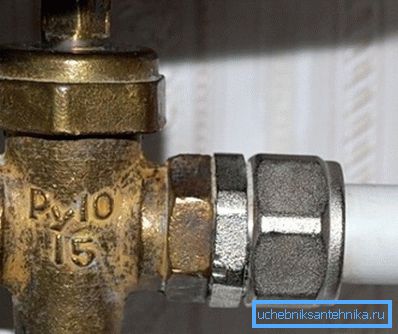

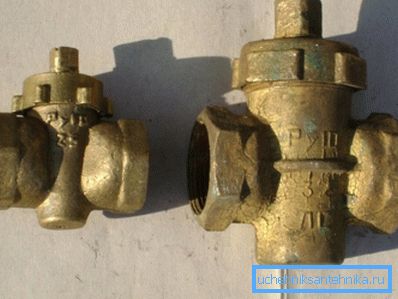

• Izdelki iz medenine so uporabljali zobato matico.

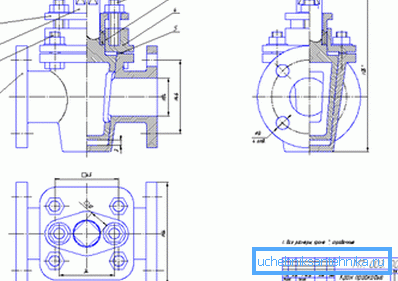

• Žičnata litina z žerjavom je pogosto uporabila par vijakov, da pritisne žlebico na ohišje, da se preganja žleza.

Načini povezovanja telesa s cevovodom

Dejansko sta le dva:

• Prirobnica. Sosednje prirobnice pritegnejo med seboj s štirimi do osmi vijaki; tesnjenje zagotavlja paronit ali gumijasta tesnila.
• Navoj ali spojka. Za tesnjenje se uporabljajo sanitarni lan in umetni tesnilni materiali.

Glede na nazivni premer priključnega cevovoda je označen daljinski upravljalnik (pogojni prehod) ventila. Domača dokumentacija uporablja metrični sistem; Daljinski upravljalnik približno ustreza notranjemu premeru cevovoda v milimetrih. Uvoženo blago je večkrat označeno v centimetrih:

Uporaba

Vzemimo nekaj primerov uporabe plutovinastih žerjavov pri njihovih različnih usmrtitvah.

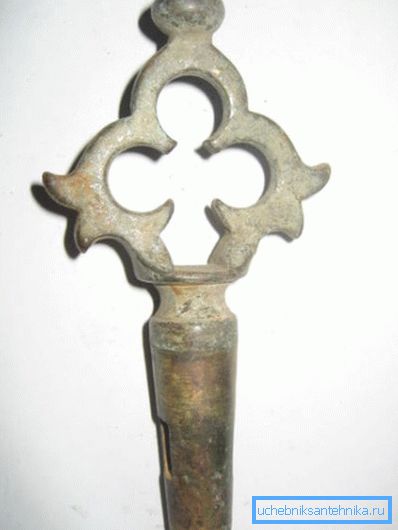

• Najbolj očiten primer je samovarčica. Pluta v njem je v telesu žerjava samo po svoji težini.

• Sovjetski mešalniki z vzvodnim stikalom niso bili zelo udobni za uporabo in pogosto tečejo; vendar so bili praktično nespremenljivi. Razbijanje ročice ali plute ni bila trivialna naloga.
• Za nastavitev temperature v stanovanjih so bili uporabljeni trosmerni zaporni ventili: odvisno od položaja so omogočili pretok hladilne tekočine skozi akumulator, skozi skozenj ali pa ga popolnoma blokirali.

Mimogrede: zadnja naloga žerjava je bila vzrok močnega sovraštva mehanike, ki služi stanovanjskim naseljem, ki jih je zgradil Hruščov. Ni bilo mogoče takoj ugotoviti, kateri od najemnikov na stolpcu je blokiral pipo.

• Že omenili smo plinske žerjave sovjetskega tipa. Plutovinasti ventil na ozadju vijaka, ki je bil široko razširjen, je res izgledal precej bolj zanesljiv in ni zagotovil puščanja.

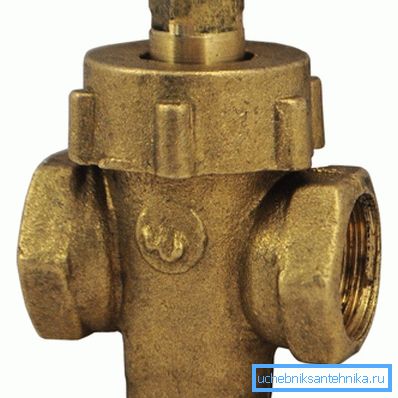

• Končno je bila skupaj z vijačnim ventilom najpogostejši element ventilov za ogrevanje in oskrbo z vodo v 60-ih in 80-ih letih prejšnjega stoletja. Še posebej je bilo, da je bil ventil 11B6BK DU50, omenjen na začetku našega materiala, močno uporabljen: nameščen je bil pri vbrizganju dovoda tople vode in ogrevanja v vozliščih dvigal.

Prednosti in slabosti

Kakšne so plutovinaste pipe v primerjavi z vodovodnimi alternativami?

Začnimo s pohvalo v svojem naslovu.

Pros

• Za razliko od vijačnih ventilov, jih ni treba usmerjati na določen način v smeri toka vode. Zapiralni ventil ne ogroža preprosto zaradi pomanjkanja le-tega.
• Neposreden in širok kanal v prometnem zastoju ustvarja precej zmerno hidravlično upornost - spet, za razliko od prehoda za navijanje v vijačnem ventilu.
• Iz istega razloga plutovinasti ventili niso nikoli zamašeni z lestvico, peskom in rjo. Garbage preprosto nima ostati v njih.
• Iz sodobnih krogelnih ventilov plute ugodno odstopajo od večje odpornosti na visoke temperature.

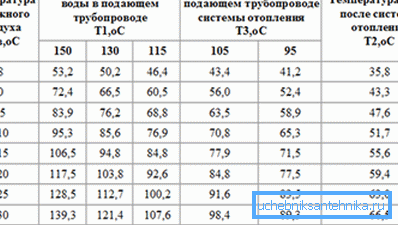

Mimogrede: maksimalne vrednosti za krogelni ventil so 150 C, meja temperature na napajalnem vodu ogrevalne vode na vrhu zimskega mraza. Višje vrednosti so dosegljive le v sistemih za ogrevanje s paro, ki se trenutno uporabljajo samo v nekaj industrijskih podjetjih.

Cons

Avtorske izkušnje s plutovinastimi ventili v sistemih ogrevanja in oskrbe z vodo omogočajo oblikovanje naslednjih glavnih pritožb:

• In litoželezni in medeninasti ventili z dolgim ​​vklopom v prostem teku. Če jih želite po petih letih nedejavnosti spremeniti, potrebujejo napor, ki je v veliki meri sposoben raztrgati nit na sgonu.
• Po zloglasnem obdobju nedejavnosti najmanjši obrat ventila vodi do uhajanja vode skozi žlezo. Ja, to je težava - skupna vsem izdelkom s polnilno škatlo; pri vijačnem ventilu pa se reši s popolnim odpiranjem. Tukaj morate znova zapolniti žlezo.
• Mimogrede, o žlezi: lahko ga napolnite samo tako, da najprej blokirate in spustite vodo. Kateri razlogi za pouk? Če ventil odprete pod pritiskom, bo spremenjeni čep verjetno letel v vaš obraz na sprednji strani pretoka vode. V najboljšem primeru, hladno, v najslabšem primeru, vroče vroče.

Za primerjavo: ventil s tremi obrazi za pakiranje polnila z lastnimi rokami, ki jih lahko blokirate.

• Pred odpiranjem ali zapiranjem je treba sprostiti nenamerni (napetostni) ventil, ki ga spremlja uhajanje vode. Posebno se dotikajte, ko ste pod ventilom. Če ne popustite napenjalne maticice, obstaja resnična možnost, da se nit iztrga iz plute.
• Palico za obračanje je treba vzeti s prilagodljivim, rogovim ali (najpogostejšim) plinskim ključem. Posledično so pogosto uporabljeni žerjavi zlahka prepoznavni po zaokroženih, če ne praktično odsotnih, nad palico.
• Za vse to je cena plutovinastega ventila ni nižja in pogosto višja od krogle enake velikosti.

Zaključek

Ugotovitve so zelo razočarane. Zastarelo oblikovanje je že izgubilo bitko za vodovodne komunikacijske trge in se lahko uporablja le v visoko specializiranih industrijskih cevovodih.

V domovih, kjer je pod radiatorjem triosmerni ventil, priporočamo, da čimprej zamenjate napajalne vode.

Kot vedno, v videoposnetku v tem članku bralec lahko najde dodatne tematske informacije. Uspehi!
