Črpalke za oskrbo z vodo iz vodnjaka: organiziramo avtonomno

Kako organizirati stalno oskrbo z vodo hiše z vodno gladino? Kateri elementi morajo vključevati vodovodne instalacije? Kakšni so znaki za izbiro potopne črpalke? Poskusimo odgovoriti na ta vprašanja.

Shema

Elementi

Začnimo s seznama osnovnih elementov, ki naj vključujejo najpreprostejšo shemo oskrbe z vodo iz vrtine s potopno črpalko.

• Pravzaprav črpalka, dviganje vode iz dna vodnjaka in zagotavljanje presežnega tlaka v vodovodnem sistemu.

Za pojasnitev: načelno se lahko uporabijo površinske črpalke za ureditev primestne oskrbe z vodo; vendar je globina, na kateri lahko dvignejo vodo, v najboljšem primeru omejena na 7-8 metrov. Razlog leži v temeljnih zakonih fizike. Absolutni vakuum v cevi lahko dvigne vodni stolpec za 10 metrov pri atmosferskem tlaku; resnična črpalka ustvari precej nižji vakuum.

• Preverite ventil na izstopu črpalke. Ne bo dovolila, da bi voda, ki je napolnila cev, vrnila nazaj v vodnjak.
• Hidroakumulator - rezervoar z elastično gumijasto membrano, ki ločuje vodni in zračni prostor. Ta naprava lahko kopiči določeno količino vode, hkrati pa povzroči nadtlak v tokokrogu. Večja je volumen akumulatorja, čedalje manjkrat se črpalka vključi med vsakodnevno uporabo vodovodnega sistema.
• Senzor tlaka in rele regulira moč črpalke.

Namesto hidroakumulatorja in senzorja tlaka lahko uporabite shranjevalni rezervoar s senzorjem nivoja vode, ki je dvignjen na podstrešje hiše ali naravno višino.

Zmogljivost vam omogoča, da zaloge več vode; Vendar pa ta rešitev ni brez pomanjkljivosti.

1. Tipično za prekrivanje talnih lesenih hiš na državnih hišah ni namenjeno za tovor več sto kilogramov, ki ga ustvari rezervoar.
2. Glava v tokokrogu bo omejena z višino posode nad točko vodnega toka (običajno 2,5-5 metrov). To je dovolj, da zagotovite delovanje mešalnikov s prezračevalnimi in straniščnimi cisterne. Vhodni ventili pralnih strojev, senzorjev tlaka trenutnih grelnikov vode in nekaterih drugih naprav lahko delujejo pri nadtlaku najmanj 0,3-0,6 kgf / cm2.
3. Velika oskrba z vodo pri majhni vlečni vodi pomeni, da bo voda začela stagnirati. V vdolbini se nenehno posodablja zaradi migracije podzemne vode; v istem tanku lahko začnejo cvetati.

Cevi

Optimalna rešitev za polaganje vodovodnega sistema iz vrtin v hišo je polietilenska cev na stiskalnici. Argumenti?

Prosim.

• Polietilen se ne boji premikanja in gibanja tal: je elastičen.
• Elastičnost vzdržujemo pri negativnih temperaturah. Če voda v cevi zamrzne, ledeni vtič ne bo zlomil, ampak ga le malo razširi. Po odtaljevanju vodovodne napeljave se bo vrnil v prvotno velikost.
• Namestitev ne potrebuje nobenega drugega orodja razen noža. Vsi deli so sestavljeni ročno.

Montažna pravila

Ob izgradnji avtonomnega sistema za oskrbo z vodo s svojimi rokami ni preveč pravil.

• Tako cev med hišo in vdolbino ter vstop v vdolbino morata biti pod nivojem zamrzovanja tal.

Nasvet: če iz nekega razloga to ni mogoče, je cevovod pakiran v toplotno izolacijsko lupino s samoregulirajočim ogrevalnim kablom, vstavljenim vanj.

• Na spodnji točki cevovoda je za zagotovitev popolnega odvoda zaželeno zagotoviti odvodni ventil. Navodilo je najpomembnejše za tiste hiše, ki niso ogrevane okrog zime.

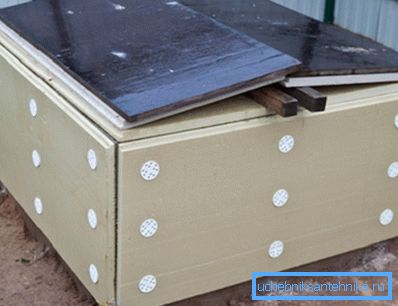

• Voda je zaprta iz ostankov in izolirana, da se izogne ​​zamrznitvi.

Tlačni senzor se kalibrira tako, da se črpalka začne pri tlaku H / 10 + 1 kgf / cm2. Višina zgornje točke vodovoda glede na senzor v metrih se vzame za H. Tlak črpalke je 1,5-2 kgf / cm2 več.

Črpalka je obdana na razdalji približno metra od dna vodnjaka. V tem primeru ne bo izsušil mulja in peska.

Na dnu vrtine je razporejen spodnji filter z več plasti peska in ruševin. Blatno dno je dodatno pokrito s ploščatim ščitom. Za njeno gradnjo je bolje uporabiti gnil kot macesen.

Izbira črpalke

Kakšna mora biti potopna črpalka v vodnjaku za vodo?

Najprej bomo oblikovali naloge, s katerimi se sooča črpalka.

1. Zahtevati bi bilo treba minimalno vzdrževanje in maksimalen čas prenove.
2. Prevažal bo čisto vodo z minimalno količino suspendirane snovi.

Zdaj se obračamo na vrste črpalk. Samo tri so v tržnem sektorju, ki nas zanimajo.

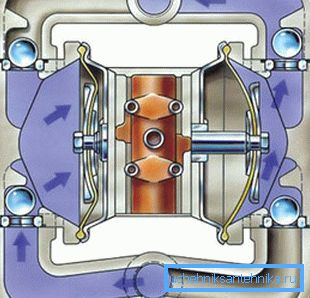

Membrana (vibracije)

V ospredju njegove zasnove je delovna komora s parom kontrolnih ventilov, solenoid z vzmetno obremenjeno feromagnetno jedro in ena ali dve elastični membrani.

Kako deluje ta shema?

1. Elektromagnet je napajan.
2. Induktivnost ustvarja elektromagnetno polje, ki poganja jedro skupaj z njo vezano membrano. Membrana ustvarja pretiran pritisk v delovno komoro; odvečna voda je prisiljena v odprtino skozi odprti kontrolni ventil. Drugi ventil - zaprt - blokira premik vode v vstopni cevi.
3. Po tem, ko je elektromotor odstranjen iz elektromagneta, ga vzmet vrne v prvotni položaj. V tem primeru se položaj kontrolnih ventilov obrne, tako da se voda ne vzame iz izstopne odprtine, temveč iz vstopne cevi.
4. Cikel se ponovi.

Glavna prednost vibracijske črpalke je nizka cena z zmerno zmogljivostjo in dobro glavo. Predstavljamo značilnosti membranske vrvi, ki je zelo pogosta v postsovjetskem prostoru.

Slaba novica je, da je ta naprava, tako kot vse membranske črpalke, za naš namen absolutno neprimerna.

• Remontni vir je omejen na eno ali dve leti. Elastične membrane se mehansko deformirajo v vsakem delovnem ciklu; s frekvenco vibracij okoli 100 Hz, ni presenetljivo, da po nekaj časa potrebujejo zamenjavo.
• Vibracije vodijo do pospešenega tlačenja vdolbinice.
• Nazadnje, zmogljivost 400 litrov na uro je lahko zadostna le z minimalno količino vode in zelo zmogljivim akumulatorjem.

Vrtenje

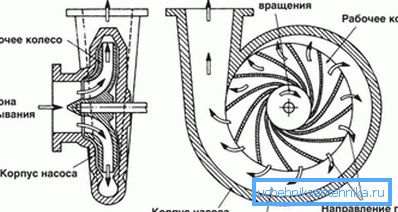

Osnova vrtinčne črpalke je centrifugalno kolesce z najmanjšo razdaljo med njim in ušescem (ohišje črpalke). Ko se rotor vrti na obrobju, nastane znatno nadtlak; vzdolž osi pride do redčenja. Dovolj je povezati vstopne in izstopne šobe na ustreznih točkah ohišja, da organiziramo stabilno in hitro črpanje vode.

Vrtljiva shema:

1. Zagotavlja visoko zmogljivost pri visokih tlakih in majhnih dimenzijah črpalke.

Pomembno: v primeru vodnjaka dimenzije - višina in premer potencialnega kupca niso bistvenega pomena.

1. Napravo naredite izredno občutljivo na količino in velikost nečistoč. Norma za vortex črpalko ni več kot 30 gramov suspenzij na kubični meter vode. Prekoračitev te količine povzroči pospešeno obrabo mehanike s sočasno zniževanjem glave in učinkovitosti.

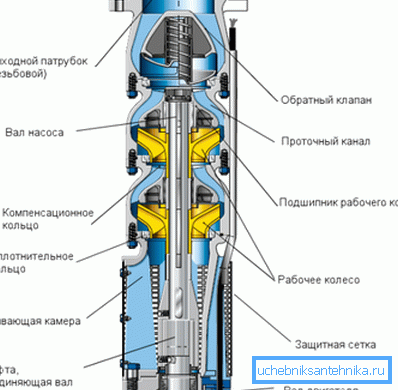

Večstranski centrifugalni

Na začetku je bila centrifugalna večstopenjska shema črpalke razvita za vodnjake: težko je, da bi zaradi velikega premera dobil veliko glavo. Vendar pa bo to najboljša rešitev za vodnjak.

Osnovna ideja je, da na eni gredi, ki jo vrti en sam elektromotor, obstaja več impelerjev. Med njimi in telesom ostaja precej velika vrzel, zaradi česar je naprava neobčutljiva na veliko število suspenzij.

Povezani problem - neizogiben padec tlaka - se preprosto in elegantno reši: komore (difuzorji) vseh impelerjev so povezane s premiki v ohišju. Zaradi tega se glava, ki jo ustvarjajo vsi impelerji, sešteje minus majhne izgube hidravlične odpornosti same črpalke.

Vodja in uspešnost

Glava črpalke mora biti 30 metrov večja od višinske razlike med njim in zgornjim delom vodovoda. Torej, če je črpalka potopljena na 12 metrov, in vrha dovodov za vodo v hiši se nahaja 4 metra nad tlemi, morate kupiti napravo z nazivnim tlakom 12 + 4 + 30 = 46 m.

Učinkovitost v litrih na minuto je približno izračunana s hitrostjo 5 litrov na osebo. Torej, za družino treh, bo 3 * 5 = 15 l / min ali 0,9 m3 / uro.

Upoštevajte: s povečanjem zmogljivosti hidravličnega akumulatorja se lahko zahteve glede zmogljivosti črpalke znatno zmanjšajo.

Zaključek

Upamo, da bodo naša priporočila lahko bralcu pomagala pri načrtovanju in gradnji lastnega avtonomnega sistema oskrbe z vodo. Videoposnetek v tem članku, kot vedno, vsebuje dodaten material. Uspehi!
